ЦИФРОВОЕ ТЕЛЕВИДЕНИЕ.
ШИРОКОФОРМАТНЫЕ ЦИФРОВЫЕ СИСТЕМЫ.
ОСНОВНЫЕ
ПАРАМЕТРЫ. АНАЛОГОВЫЕ И
ЦИФРОВЫЕ ПРЕДСТАВЛЕНИЯ СИГНАЛОВ.
ПАРАЛЛЕЛЬНЫЙ ЦИФРОВОЙ ИНТЕРФЕЙС

Москва
Стандартинформ
2011

Предисловие

Цели, основные принципы и правила проведения работ по государственной стандартизации в Российской Федерации установлены ГОСТ Р 1.0-92 «Государственная система стандартизации. Основные положения» и ГОСТ Р 1.2-97 «Государственная система стандартизации Российской Федерации. Порядок разработки государственных стандартов»

Сведения о стандарте

1. РАЗРАБОТАН Федеральным Государственным унитарным предприятием «Научно-исследовательский институт телевидения» (ФГУП «НИИТ»)

2. ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии Российской Федерации

3. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 15 декабря 2009 г. № 802-ст

4. Настоящий стандарт разработан с учетом основных нормативных положений Рекомендаций Международного союза электросвязи (МСЭ-Р): ITU-R ВТ.601-5 (1995), ITU-R ВТ.656-4 (1998), ITU-R BT.709, ITU-R ВТ.1120, ITU-R ВТ.1361 Европейского института по стандартизации в области телекоммуникаций (ETSI): EN 50083-9 (1997-09), EN 300 421 (1997-08), EN 300 429 (1998-04), EN 300 744 (2001-01), стандартов Американского Национального Общества инженеров кино и телевидения (SMPTE): ANSI/SMPTE 310М, ANSI/SMPTE 260M, ANSI/SMPTE 295M

5. ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок - в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

СОДЕРЖАНИЕ

1. Область применения. 2

2. Нормативные ссылки. 3

3. Термины, определения и сокращения. 3

4. Основные параметры широкоформатной системы телевидения стандартной четкости. 3

4.1. Номинальные параметры разложения изображения широкоформатной цифровой телевизионной системы стандартной четкости. 3

4.2. Параметры оптико-электронного преобразования тракта источника цифровых сигналов. 4

5. Структура телевизионного сигнала в аналоговом представлении. 5

6. Параметры цифрового телевизионного сигнала. 7

7. Цифровые интерфейсы.. 13

7.1. Общие требования. 13

7.2. Служебные данные. 15

8. Технические требования к параллельному цифровому интерфейсу. 15

8.1. Характеристики параллельного цифрового интерфейса. 15

8.2. Механические характеристики параллельного интерфейса. 17

9. Общие требования к тракту передачи сигналов цифрового транспортного потока широкоформатного телевидения. 18

10. Воспроизведение широкоформатного изображения. 18

Библиография. 18

Введение

Настоящий стандарт определяет основные параметры цифровой системы широкоформатного телевидения стандартной четкости, совместимой с телевидением высокой четкости, параметры разложения цифровой широкоформатной системы телевидения стандартной четкости, параметры оптико-электронного преобразования, структуру телевизионного сигнала в аналоговом представлении и цифрового телевизионного сигнала, параметры цифрового телевизионного сигнала, общие требования к параллельному интерфейсу.

В настоящем стандарте учтены основные нормативные положения международных стандартов и документов [1] - [10].

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ЦИФРОВОЕ ТЕЛЕВИДЕНИЕ. ШИРОКОФОРМАТНЫЕ ЦИФРОВЫЕ СИСТЕМЫ.
ОСНОВНЫЕ ПАРАМЕТРЫ. АНАЛОГОВЫЕ И ЦИФРОВЫЕ ПРЕДСТАВЛЕНИЯ СИГНАЛОВ.
ПАРАЛЛЕЛЬНЫЙ ЦИФРОВОЙ ИНТЕРФЕЙС

Digital television. Wide-screen digital television systems. Basic parameters. Analog and digital representations of
signals. Digital parallel Interfaces

Дата введения - 2010-12-01

1. Область применения

Настоящий стандарт распространяется на систему цифрового широкоформатного вещательного телевидения стандартной четкости, совместимой с цифровым телевидением высокой четкости, и устанавливает:

- основные параметры цифровой широкоформатной системы телевидения стандартной четкости;

- параметры разложения цифровой широкоформатной системы телевидения;

- параметры оптико-электронного преобразования;

- структуру телевизионного сигнала в аналоговом представлении;

- представление цифрового телевизионного сигнала;

- параметры цифрового телевизионного сигнала;

- технические требования к параллельному цифровому интерфейсу.

2. Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ Р 52210-2004 Телевидение вещательное цифровое. Термины и определения

ГОСТ Р 52593-2006 Система кабельного цифрового телевизионного вещания. Методы канального кодирования, мультиплексирования и модуляции

ГОСТ Р 52594-2006 Магистральные каналы волоконно-оптических, радиорелейных и спутниковых систем передачи цифровых телевизионных сигналов. Основные параметры и методы измерений

ГОСТ Р 52595-2006 Линии соединительные цифровые для передачи телевизионных программ. Основные параметры и методы измерений

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов и классификаторов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3. Термины, определения и сокращения

3.1. В настоящем стандарте применены термины по ГОСТ Р 52210.

3.2. В настоящем стандарте приняты следующие сокращения:

ШТВ - широкоформатное телевидение;

ШТВ СЧ - широкоформатное телевидение стандартной четкости;

ТСЧ - телевидение стандартной четкости.

3.3. Широкоформатное телевидение (ШТВ) определено как телевидение с форматом изображения 16:9.

Широкоформатное телевидение стандартной четкости (ШТВ СЧ) определено как телевидение с форматом изображения 16:9 и параметрами разложения активной части кадра на 960´540 элементов изображения.

Система телевидения стандартной четкости (ТСЧ) определена как телевизионная система, параметры которой выбраны исходя из расстояния наблюдения, равного шести высотам наблюдаемого изображения.

4. Основные параметры широкоформатной системы телевидения стандартной четкости

4.1. Номинальные параметры разложения изображения широкоформатной цифровой телевизионной системы стандартной четкости

Номинальные параметры разложения изображения в тракте источника цифровых сигналов широкоформатного телевидения стандартной четкости (ШТВ СЧ) должны соответствовать приведенным в таблице 1.

Таблица 1 - Параметры разложения изображения

Параметр

Значение параметра

625/100/1:1

625/50/1:1

625/25/1:1

625/50/2:1

Порядок сканирования

Слева направо сверху вниз

-

Первая строка первого поля выше первой строки второго поля

Разложение

Построчное 1:1

Построчное 1:1

Построчное 1:1

Чересстрочное 2:1

Частота полей, Гц

-

-

-

50

Частота кадров, Гц

100

50

25

25

Полное число строк

625

Активное число строк в кадре

540/576

Число элементов яркости в строке

960

Формат кадра воспроизводимого изображения

16:9/4:3

16:9/4:3

16:9/4:3

16:9/4:3

Строчная частота, Гц

62500

31250

15625

15625

Частота дискретизации сигналов яркости, МГц

74,250

37,125

18,5625

18,5625

Период частоты дискретизации, нс

13,468

26,936

53,872

53,872

Частота дискретизации цветоразностных сигналов, МГц

37,125

18,5625

9,28125

9,28125

Число выборок в полной строке:

R, G, В, Y

1188

CB, CR

594

4.2. Параметры оптико-электронного преобразования тракта источника цифровых сигналов

Параметры оптико-электронного преобразования тракта источника цифровых сигналов должны соответствовать приведенным в таблице 2 согласно Рекомендациям МСЭ-Р ВТ.709 и МСЭ-Р ВТ.1361 [1, 2] и стандартам ANSI/SMPTE 295M [4], ANSI/SMPTE 260M [5].

Таблица 2 - Номинальные характеристики преобразования оптического изображения в электрические сигналы

Наименование параметра

Значение параметра

Координаты

X

Y

Координаты цветности основных цветов R, G, В в колориметрической системе XYZ МКО 1931:

Красный R

0,6400

0,3300

Зеленый G

0,3000

0,6000

Синий В

0,1500

0,0600

Координаты опорного белого D6500 в колориметрической системе XYZ МКО 1931 для равных сигналов основных цветов ER = EG = ЕB

0,3127

0,3290

Характеристика оптико-электронного преобразования до гамма-коррекции

Линейное

Коэффициент гамма-коррекции сигналов основных цветов

0,45

Характеристика нелинейного преобразования сигналов основных цветов

V = 1,099E0,45 - 0,099

для 0,018 £ E £ 1,0;

V = 4,5E

для 0 £ E £ 0,018,

где E - нормированная освещенность изображения относительно освещенности в номинальном белом;

V - сигнал изображения

Связь между сигналами основных цветов и сигналами основных цветов после их нелинейного преобразования

Уравнение для формирования сигнала яркости

 при равенстве  для белого опорного цвета D6500

Уравнение для формирования цветоразностных сигналов передачи



Уравнение связи нормированных сигналов цветности  и  цветоразностными сигналами  и

5. Структура телевизионного сигнала в аналоговом представлении

Структура компонентных сигналов , , ,  и ,  на временном интервале строки представлена на рисунке 1.

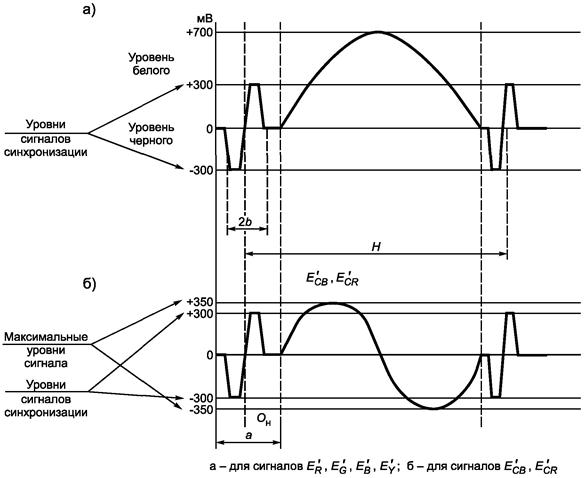

Рисунок 1 - Структура компонентных сигналов на интервале строки

Уровни сигналов в аналоговом представлении при сопротивлении нагрузки Rн = 75 Ом приведены в таблице 3.

Таблица 3 - Уровни сигналов в аналоговом представлении при сопротивлении нагрузки Rн = 75 Ом

Параметр

Значение параметра

625/100/1:1

625/50/1:1

625/25/1:1

625/50/2:1

Номинальные уровни сигналов , , , , мВ

Опорный уровень черного - 0,

опорный уровень белого - 700

Номинальный уровень сигналов , , мВ

От -350 до +350

Номинальная длительность строки Н, мкс

16

32

64

Форма синхронизирующего сигнала (согласно рисунку 1)

Трехуровневый биполярный

Длительность синхроимпульса 2b, выраженная в периодах частоты дискретизации Т = 1/fdY (согласно рисункам 1, 2)

88

Опорное время строчного синхроимпульса (согласно рисункам 1, 2)

Oн

Номинальные уровни синхроимпульсов Uc, мВ (согласно рисунку 2)

± 300

Допуски на отклонение уровня синхроимпульсов, %

± 2

Время нарастания синхроимпульса с между уровнями 0,1 ... 0,9 (согласно рисунку 2), выраженное в Т

4 ± 1,5

Допустимое временное рассогласование сигналов яркости и цветоразностных сигналов, нc, не более

± 4

± 8

± 16

± 16

Номинальный интервал гашения a, выраженный в периодах Т частоты дискретизации сигналов яркости fdY (согласно рисунку 1)

228

Уровни указаны в милливольтах при сопротивлении нагрузки 75 Ом.

Сигналы синхронизации должны присутствовать в яркостном сигнале  и цветоразностных  и  компонентных сигналах.

Временные интервалы структуры сигнала синхронизации на интервале гашения строки приведены на рисунке 2 и в таблице 4.

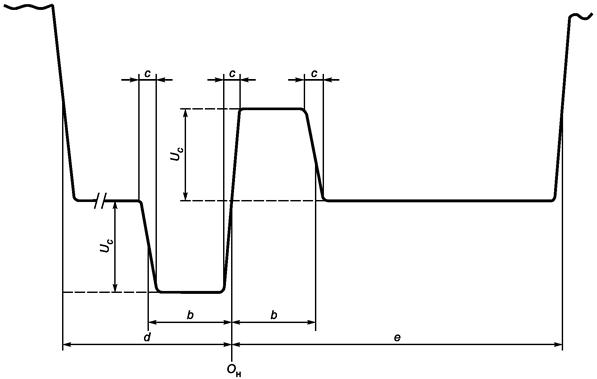

Рисунок 2 - Структура сигнала синхронизации на интервале гашения строки

Таблица 4 - Длительности временных интервалов на интервале гашения строки

Обозначение временного интервала

Наименование временного интервала

Число периодов Т частоты дискретизации fdY

74,25 МГц для разложения

37,125 МГц для разложения

18,5625 МГц для разложения

625/100/1:1

625/50/1:1

625/50/2:1

625/25/1:1

b

Длительности положительного и отрицательного импульсов между относительными уровнями 0,5 фронта и срезов

44 ± 3

c

Длительности фронтов и спадов между относительными уровнями 0,1 и 0,9

4,0 ± 1,5

d

Длительность передней части интервала гашения строк

32

е

Длительность задней части интервала гашения строк

96

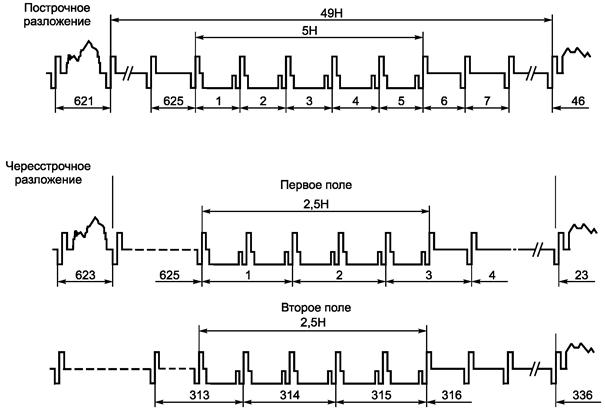

Структура сигнала синхронизации на интервале гашения поля и кадра показана на рисунке 3.

Рисунок 3 - Структура синхросигнала на интервале гашения поля

6. Параметры цифрового телевизионного сигнала

Параметры цифрового телевизионного сигнала приводятся в таблицах 5 и 6.

Таблица 5 - Уровни при квантовании сигналов

Уровни сигналов

Значение

при восьми разрядах квантования

при десяти разрядах квантования

Уровни квантования

0 - 255

0 - 1023

Номинальный уровень черного в сигналах ; ; ;

16

64

Номинальный уровень белого в сигналах ; ; ; *

240

960

Уровни квантования, используемые для сигналов изображения

1 - 254

4 - 1019

Уровни квантования, используемые для передачи сигналов синхронизации

0 и 255

0 - 3 и 1020 - 1023

Номинальные уровни для нулевых значений сигналов  и

128

512

Номинальные уровни для максимальных отрицательных и положительных значений сигналов  и

16 и 240 соответственно

64 и 960 соответственно

Характеристики фильтров низких частот сигналов:

; ; ;

В соответствии с рисунком 4

 и

В соответствии с рисунком 5

* Допускается использование номинальных уровней белого 235 для 8-разрядного представления и 940 для 10-разрядного представления.

Таблица 6 - Основные параметры цифрового представления сигналов

Наименование параметра

Значение параметра для форматов

625/100/1:1

625/50/1:1

625/50/2:1

625/25/1:1

Вид кодирования

Линейное

Кодированные сигналы

,  и

Частота дискретизации fdY сигнала , МГц и допуски, %

74,250

37,125

18,5625

± 0,001

Частота дискретизации fdc сигналов  и , МГц и допуски %

37,125

18,5625

9,28125

± 0,0001

Число отсчетов сигнала  в цифровой активной части строки

960

Число отсчетов сигналов  и  в цифровой активной части строки

480

Формат элемента изображения сигнала

1:1

Характеристики фильтров низких частот для сигналов яркости  приведены на рисунке 4 (а, б, в), где fdy - частота дискретизации сигналов яркости.

Характеристики фильтров низких частот для сигналов цветности ,  приведены на рисунке 5 (а, б, в).

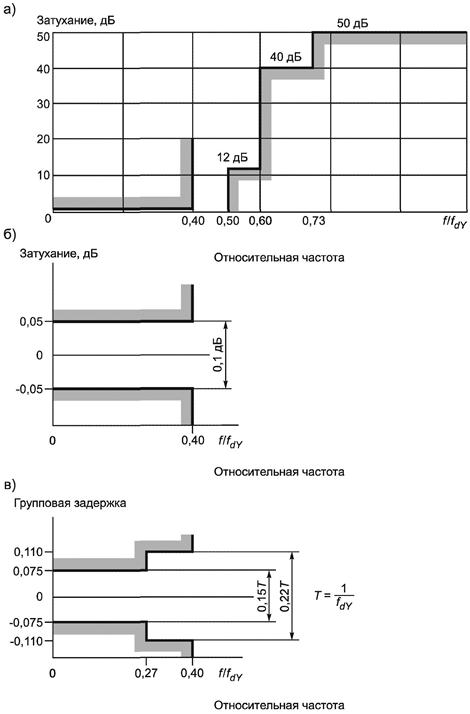

Рисунок 4 - Характеристики фильтров низких частот для сигналов яркости ЕY

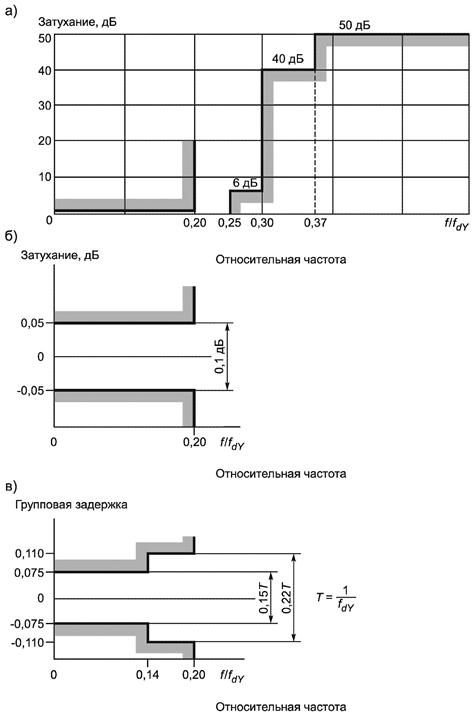

Рисунок 5 - Характеристики фильтров низких частот для сигналов  и

Соответствие аналогового и цифрового телевизионных сигналов на временном интервале строки приведено на рисунке 6.

Числовые значения буквенных обозначений a ... m, приведенные на рисунке 6, представлены в разделе 7, таблице 7.

Соответствие аналогового и цифрового телевизионных сигналов на временном интервале кадра приведено на рисунках 7, 8.

Числовые значения буквенных обозначений L1 ... L16, приведенные на рисунках 7, 8, представлены в разделе 7, таблицах 8 и 9.

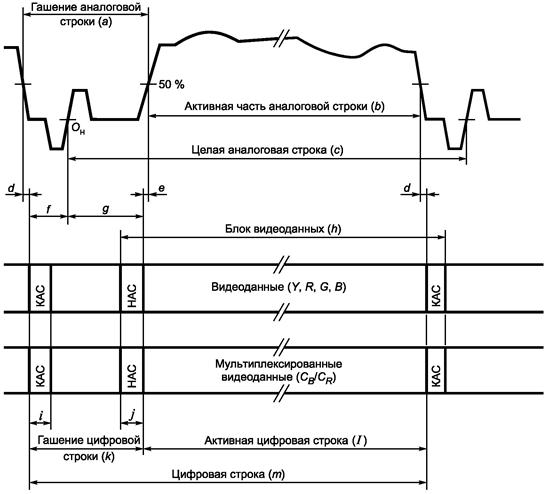

Рисунок 6 - Формат данных и соответствие синхронизации видеосигнала аналоговому
сигналу на временном интервале строки

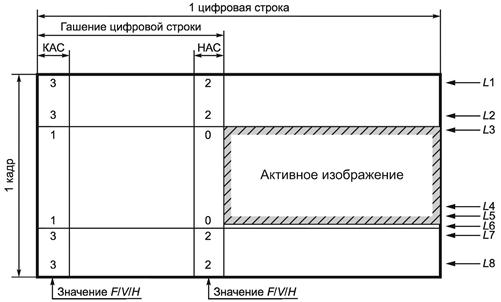

Рисунок 7 - Эталонные коды синхронизации видеосигнала КАС и НАС на интервале времени передачи кадра для
систем с чересстрочной разверткой и с передачей сегментированных кадров

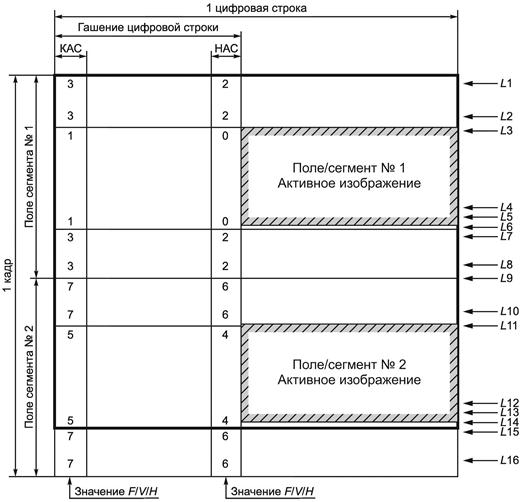

Рисунок 8 - Эталонные коды синхронизации видеосигнала КАС и НАС на интервале времени передачи кадра
для систем с построчным разложением

7. Цифровые интерфейсы

7.1. Общие требования

Основные временные параметры цифровой строки представлены в таблице 7

Таблица 7 - Спецификация временных параметров строки

Символ

Параметр

Значение

100/1:1

50/1:1

25/1:1

50/2:1

Число активных отсчетов Y на строке

960

Частота дискретизации сигнала яркости, МГц

74,250

37,125

18,5625

a

Гашение аналоговой строки T

b

Активная часть аналоговой строки T

c

Аналоговая строка T

1188

d

Продолжительность интервала между окончанием активной части аналогового видеосигнала и началом НАС T

0 - 6

e

Продолжительность интервала между окончанием КАС и началом активной части аналогового видеосигнала T

0 - 6

f

Продолжительность интервала между началом НАС и аналоговым синхросигналом Он T

132

g

Продолжительность интервала между аналоговым синхросигналом Он и окончанием КАС T

h

Блок видеосигнала T

964

i

Продолжительность КАС T

4

j

Продолжительность НАС T

4

k

Гашение цифровой строки T

228

l

Активная часть цифровой строки T

960

m

Цифровая строка T

2376

Примечания

1. Значения параметров для аналоговых спецификаций, выраженные символами a, b и c, обозначают номинальные величины.

2. T - длительность тактового импульса сигнала яркости или величина, обратная частоте дискретизации сигнала яркости.

Временные параметры цифрового кадра приведены в таблице 8 для чересстрочного разложения и в таблице 9 для построчного разложения.

Таблица 8 - Спецификация временных параметров поля/сегмента для систем с чересстрочной разверткой и с передачей сегментированных кадров

Символ

Определение

Номер цифровой строки

Число активных строк

540

576

L1

Первая строка поля/сегмента № 1

1

1

L2

Последняя строка интервала гашения цифрового поля/сегмента № 1

22

22

L3

Первая строка поля/сегмента № 1 активного изображения

23

23

L4

Последняя строка поля/сегмента № 1 активного изображения

310

310

L5

Первая строка интервала гашения цифрового поля/сегмента № 2

311

311

L6

Последняя строка поля/сегмента № 1

312

312

L7

Первая строка поля/сегмента № 2

313

313

L8

Последняя строка интервала гашения цифрового поля/сегмента № 2

335

335

L9

Первая строка поля/сегмента № 2 активного изображения

336

336

L10

Последняя строка поля/сегмента № 2 активного изображения

623

623

L11

Первая строка интервала гашения цифрового поля/сегмента № 1

624

624

L12

Последняя строка поля/сегмента № 2

625

625

L13

Первая строка дополнительной информационной части цифрового поля/сегмента № 1

293

-

L14

Последняя строка дополнительной информационной части цифрового поля/сегмента № 1

310

-

L15

Первая строка дополнительной информационной части цифрового поля/сегмента № 2

606

-

L16

Последняя строка дополнительной информационной части цифрового поля/сегмента № 2

623

-

Примечание - Интервал гашения цифрового поля/сегмента № 1 - это интервал гашения поля/сегмента, расположенный до поля/сегмента № 1 активного изображения, а интервал гашения цифрового поля/сегмента № 2 - это интервал гашения поля, расположенный до поля/сегмента № 2 активного изображения.

Таблица 9 - Спецификация временных параметров кадра для систем с построчной разверткой

Символ

Определение

Номер цифровой строки

Число активных строк

540/576

L1

Первая строка кадра

1

L2

Последняя строка интервала гашения цифрового кадра

45

L3

Первая строка активного изображения

46

L4

Последняя строка активного изображения

621

L5

Первая строка интервала гашения цифрового кадра

622

L6

Последняя строка кадра

625

L7

Первая строка дополнительной информационной части цифрового кадра

586

L8

Последняя строка дополнительной информационной части цифрового кадра

621

Распределение битов в эталонных кодах синхронизации видеосигнала и защитные биты для КАС и НАС представлены в таблицах 10 и 11.

Коррекция ошибок с использованием защитных битов представлена в таблице 12.

Таблица 10 - Распределение битов в эталонных кодах синхронизации видеосигнала

Слово

Номер бита

9 (С3Б)

8

7

6

5

4

3

2

1

0 (М3Б)

Первое

1

1

1

1

1

1

1

1

1

1

Второе

0

0

0

0

0

0

0

0

0

0

Третье

0

0

0

0

0

0

0

0

0

0

Четвертое

1

F

V

H

P3

P2

P1

P0

0

0

Система с чересстрочной разверткой и с передачей сегментированных кадров

F = 1 в течение поля/сегмента 2

V = 1 в течение интервала гашения поля/сегмента

H = 0 в течение НАС

F = 0 в течение поля/сегмента 1

V = 0 в другое время

H = 1 в течение КАС

Система с прогрессивной разверткой

F = 0

V = 1 в течение интервала гашения кадра

H = 0 в течение НАС

V = 0 в другое время

H = 1 в течение КАС

Таблица 11 - Защитные биты для КАС и НАС

Бит 9 (фикс.)

Биты КАС/НАС

Защитные биты

8 (F)

7 (V)

6 (H)

5 P3

4 P2

3 P1

2 P0

1 (фикс.)

0 (фикс.)

1

0

0

0

0

0

0

0

0

0

1

0

0

1

1

1

0

1

0

0

1

0

1

0

1

0

1

1

0

0

1

0

1

1

0

1

1

0

0

0

1

1

0

0

0

1

1

1

0

0

1

1

0

1

1

0

1

0

0

0

1

1

1

0

1

1

0

0

0

0

1

1

1

1

0

0

0

1

0

0

Таблица 12 - Коррекция ошибок с использованием защитных битов

Принятые биты 5 - 2 для Р3 - Р0

Принятые биты 8 - 6 для F, V и H

000

001

010

011

100

101

110

111

0000

000

000

000

-

000

-

-

111

0001

000

-

-

111

-

111

111

111

0010

000

-

-

011

-

101

-

-

0011

-

-

010

-

100

-

-

111

0100

000

-

-

011

-

-

110

-

0101

-

001

-

-

100

-

-

111

0110

-

011

011

011

100

-

-

011

0111

100

-

-

011

100

100

100

-

1000

000

-

-

-

-

101

110

-

1001

-

001

010

-

-

-

-

111

1010

-

101

010

-

101

101

-

101

1011

010

-

010

010

-

101

010

-

1100

-

001

110

-

110

-

110

110

1101

001

001

-

001

-

001

110

-

1110

-

-

-

011

-

101

110

-

1111

-

001

010

-

100

-

-

-

Примечание - Применяемая коррекция ошибок реализует функцию обнаружения двойной ошибки - коррекцию одинарной ошибки. Принятые биты, обозначенные в таблице «-» означают, что ошибка обнаружена, но исправлена быть не может.

7.2. Служебные данные

Служебные данные передаются в виде пакетов и вводятся в интервал гашения цифрового интерфейса в соответствии с Рекомендациями МСЭ-Р ВТ.1120-7 [3] и МСЭ-Р ВТ.1364-1 [6].

Скорости цифрового потока служебных данных соответствуют частотам дискретизации сигналов яркости, приведенным в таблице 1.

Пакеты служебных данных могут передаваться в каждом из Y'; , CR каналов. Интервал гашения по строке между окончанием КАС и началом НАС используется для передачи служебных пакетов служебных данных. Сразу после сигнала КАС передается номер строки.

Во время интервала гашения поля при чересстрочном разложении и интервала гашения кадра при построчном разложении между окончанием НАС и началом КАС пакеты служебных данных передаются при построчной развертке: с 7-й по 45-ю строку включительно, при чересстрочной развертке с 4-й по 22-ю строку включительно, а также во время строк с 316-й по 335-ю включительно. Они могут передаваться на строках за пределами границ изображения, указанных выше, не используемых для передачи сигналов гашения полей или кадров, которые могут быть представлены в аналоговой области прямым цифроаналоговым преобразованием.

Слова данных в интервалах гашения, которые не используются для передачи слов КАС и НАС или служебных данных, заполняются словами, соответствующими следующим уровням гашения, различаемыми внутри мультиплексированных данных*:

___________

* Шкала квантования при 8 разрядах квантования использует уровни, обозначаемые от 0 до 255 с шагом, равным 1, а при 10 разрядах квантования - уровни, обозначаемые от 0,00 до 255,75 с шагом 0,25. В случае представления в 10-битовой системе слова с 8 разрядами квантования к нему добавляются два нулевых младших бита.

16,00 для Y (или R, G, В);

128,00 для CB/CR.

8. Технические требования к параллельному цифровому интерфейсу

8.1. Характеристики параллельного цифрового интерфейса

Технические требования к цифровым интерфейсам определяются требованиями Рекомендаций: МСЭ-Р ВТ.656 [7] и МСЭ-Р ВТ.1120-7 [3].

Используются сигналы яркости и мультиплексированные во времени компонентные цветоразностные сигналы CB и CR для параметров разложения 625/100/1:1. Для параметров разложения 625/50/1:1 и 625/50/2:1 используется передача слов YCBYCR в соответствии с рекомендацией МСЭ-Р ВТ.656 [7] с соответствующими частотами 74,25 МГц и 37,125 МГц. Сигналы синхронизации передаются по экранированной паре.

Данные передаются кодом без возврата к нулю в реальном масштабе времени. Форма сигнала синхронизации и соотношения параметров синхронизации и данных приведены на рисунке 9.

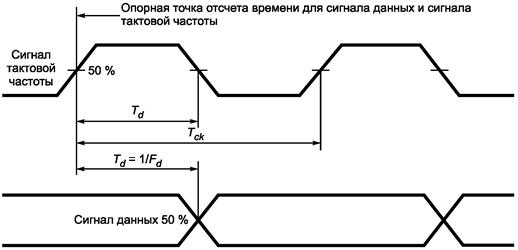

Рисунок 9 - Соотношения параметров синхронизации сигнала и данных

Общая схема соединения источника сигналов, линии передачи и приемника сигналов представлена на рисунке 10.

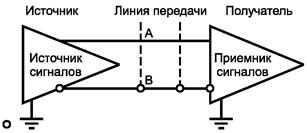

Рисунок 10 - Соединение источника сигналов и приемника сигналов

Основные электрические характеристики источника сигналов представлены в таблице 13. Основные электрические характеристики приемника сигналов представлены в таблице 14. Допуски на электрические характеристики нормируются глазковой диаграммой, приведенной на рисунке 11.

Таблица 13 - Характеристики источника сигналов

Наименование параметра

Значение параметра

Выходное сопротивление, не более, Ом

110

Напряжение синфазного сигнала*, В

-1,29

допуски, %, не более

± 15

Амплитуда сигнала**, В

От 0,6 до 2,0

Время нарастания и спада сигнала***

£ 0,15Тck

Разница между значениями времен нарастания и спада сигнала

£ 0,075Тck

* Измерено относительно земли.

** Измерено на резистивной нагрузке, имеющей сопротивление, равное номинальному сопротивлению предполагаемых к использованию кабелей, т.е. 110 Ом.

*** Измерено между точками 20 % и 80 % на резистивной нагрузке, имеющей номинальное сопротивление предполагаемого к использованию кабеля.

Примечание - Тck - период тактовой частоты.

Таблица 14 - Характеристики приемника сигналов

Наименование параметра

Значение параметра

Входное сопротивление, Ом

110 ± 10

Максимальное напряжение входного сигнала, В

2,0

Минимальное напряжение входного сигнала, мВ

185

Максимальное напряжение синфазного сигнала*, В

± 0,3

Дифференциальная задержка Tmjn**

0,3Tck

* Учитывает интерференцию в диапазоне от постоянного тока до частоты строк (fH).

** Данные должны быть приняты правильно, если дифференциальная задержка между сигналом синхронизации и сигналом данных лежит в этих пределах.

Примечание - Tck - период тактовой частоты.

Примечание - Ширина окна глазковой диаграммы, в пределах которого данные должны быть правильно детектированы, включает в себя фазовое дрожание сигнала тактовой частоты ± 0,47 синхронизацию данных ± 0,075T и скос за счет распространения в проводящих парах ± 0,18Т. Тmin = 0,3T; Vmin = 100 мВ.

Рисунок 11 - Идеализированная глазковая диаграмма, соответствующая минимальному уровню входного сигнала

8.2. Механические характеристики параллельного интерфейса

Механические характеристики физического соединителя параллельного интерфейса для параметров разложения 625/100/1:1 должны соответствовать ГОСТ Р 53535 «Цифровое телевидение высокой четкости. Аналоговое и цифровое представление сигналов. Цифровые интерфейсы. Технические требования».

Механические характеристики физического соединителя параллельного интерфейса для параметров разложения 625/50/1:1 и 625/50/2:1 должны соответствовать требованиям рекомендации МСЭ-Р ВТ.656 [7]. Используется 25-контактный соединитель типа D с обозначением контактов, приведенных в таблице 15.

Таблица 15

Номер контакта

Сигнал

1

Тактовая частота А

2

Системная земля А

3

Данные 9А

4

Данные 8А

5

Данные 7А

6

Данные 6А

7

Данные 5А

8

Данные 4А

9

Данные

10

Данные 2А

11

Данные 1А

12

Данные 0А

13

Экран кабеля

14

Тактовая частота Б

15

Системная земля Б

16

Данные 9Б

17

Данные 8Б

18

Данные 7Б

19

Данные 6Б

20

Данные 5Б

21

Данные 4Б

22

Данные

23

Данные 2Б

24

Данные 1Б

25

Данные

9. Общие требования к тракту передачи сигналов цифрового транспортного потока широкоформатного телевидения

Методы канального кодирования, мультиплексирования и модуляции должны соответствовать стандартам ETSI: EN 300 421 [8], EN 300 429 [9], EN 300 744 [10] и национальным стандартам: ГОСТ Р 52593, ГОСТ Р 52594, ГОСТ Р 52595.

10. Воспроизведение широкоформатного изображения

Воспроизведение широкоформатного изображения должно осуществляться в формате кадра 16:9 с числом элементов изображения 960´540.

Предпочтительным для цифрового вещательного телевидения высокой четкости является воспроизведение изображения высокой четкости унифицированным растром с форматом отображения 15:9 и числом отображаемых элементов 960´576 с полем отображения дополнительной информации 960´36 внизу растра для отображения речевого или иноязычного сопровождения в цифро-буквенном виде или полного отображения изображения с форматом кадра 4:3 и числом отображаемых элементов изображения 768´576, рисунок 12.

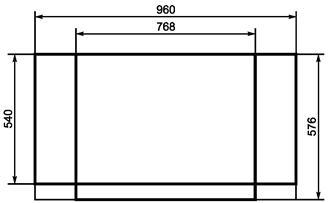

Рисунок 12 - Унифицированный кадр при воспроизведении изображений с форматами кадров 16:9 и 4:3

Библиография

[1]

Рекомендация

Значения параметров телевидения высокой четкости для производства и международного обмена программами

МСЭ-Р ВТ.709-5

(ITU-R ВТ.709-5)

(Parameter values for the HDTV standarts for production and international programme exchange)

[2]

Рекомендация

Унифицированная всемирная колориметрия и соответствующие характеристики будущего телевидения и систем передачи изображений

МСЭ-Р ВТ.1361

(ITU-R BT.1361)

(Worldwide unified colorimetry and related characteristics of future television and imaging systems)

[3]

Рекомендация

Цифровые интерфейсы для студийных сигналов ТВЧ

МСЭ-Р ВТ.1120-7

(ITU-R BT.1120-7)

(Digital Interfaces for HDTV Studio Signals)

[4]

Стандарт Американского национального института по стандартизации ANSI и Общества инженеров кино и телевидения

Телевидение - параметры и интерфейс для разложения 1920´1080 50 Гц

SMPTE ANSI/SMPTE 295M

(Television - 1920´1080 50 Hz - Scanning and Interface)

[5]

Стандарт Американского национального института по стандартизации ANSI и Общества инженеров кино и телевидения

Телевидение - Система для производства программ высокой четкости - Цифровое представление и параллельный интерфейс

SMPTE ANSI/SMPTE 260M Television - 1125/60

(High Definition Production System - Digital Representation and Bit - Parallel Interface)

[6]

Рекомендация

Формат цифровых данных в студийных интерфейсах

МСЭ-Р ВТ.1364-1

ITU-R ВТ.1364-1

(Format of Ancillary Data Signals Carried in Digital Component Studio Interfaces)

[7]

Рекомендация

Интерфейсы для цифровых компонентных видеосигналов 525-строчных и 625-строчных телевизионных систем уровня 4:2:2 Рекомендации МСЭ Р ВТ.601

МСЭ-Р ВТ.656

ITU-R BT.656

(Interfaces for Digital Component Video Signals in 525-line and 625-line Television Systems Operating at the 4:2:2 Level of Recommendation ITU BT.601)

[8]

Стандарт Европейского института по стандартизации в области телекоммуникаций

Цифровое телевизионное вещание (DVB). Структура, канальное кодирование и модуляция для 11/12 Гц спутниковой службы.

ETSI EN 300 421:(1997-08)

(Digital Video Broadcasting (DVB); Framing structure, channel coding and modulation for 11/12 GHz satellite service)

[9]

Стандарт Европейского института по стандартизации в области телекоммуникаций

Цифровое телевизионное вещание (DVB). Структура, канальное кодирование и модуляция для кабельных систем.

ETSI EN 300 429: (1998-04)

(Digital Video Broadcasting (DVB); Framing structure, channel coding and modulation for cable systems)

[10]

Стандарт Европейского института по стандартизации в области телекоммуникаций

Цифровое телевизионное вещание (DVB). Структура, канальное кодирование и модуляция для наземного телевидения.

ET SIEN 300 744:(2004-11)

(Digital Video Broadcasting (DVB); Framing structure, channel coding and modulation for digital terrestrial television)



Ключевые слова: широкоформатное цифровое телевидение, основные параметры широкоформатной цифровой системы телевидения стандартной четкости





© 2013 Ёшкин Кот :-)
