Приказ
Министерства связи и массовых коммуникаций РФ
от 21 октября 2009 г. № 132
"Об утверждении Правил применения базовых станций и ретрансляторов сетей
подвижной радиосвязи.
Часть I. Правила применения оборудования подсистем базовых станций сетей подвижной
радиосвязи стандарта TETRA"
(с изменениями от 23 апреля 2013 г.)
В соответствии со статьей 41 Федерального закона от 7 июля 2003 г. № 126-ФЗ "О связи" (Собрание законодательства Российской Федерации, 2003, № 28, ст. 2895; № 52 (часть I), ст. 5038; 2004, № 35, ст. 3607; № 45, ст. 4377; 2005, № 19, ст. 1752; 2006, № 6, ст. 636; № 10, ст. 1069; № 31 (часть I), ст. 3431, ст. 3452; 2007, № 1 (часть I), ст. 8; № 7, ст. 835; 2008, № 18, ст. 1941; 2009, № 29, ст. 3625) и пунктом 4 Правил организации и проведения работ по обязательному подтверждению соответствия средств связи, утвержденных постановлением Правительства Российской Федерации от 13 апреля 2005 г. № 214 (Собрание законодательства Российской Федерации, 2005, № 16, ст. 1463; 2008, № 42, ст. 4832), приказываю:
1. Утвердить прилагаемые Правила применения базовых станций и ретрансляторов сетей подвижной радиосвязи. Часть I. Правила применения оборудования подсистем базовых станций сетей подвижной радиосвязи стандарта TETRA.
2. Направить настоящий приказ на государственную регистрацию в Министерство юстиции Российской Федерации.
3. Контроль за исполнением настоящего приказа возложить на заместителя Министра связи и массовых коммуникаций Российской Федерации Н.С. Мардера.
|
Министр |
И.О. Щеголев |
|
|
|
|
Зарегистрировано в Минюсте РФ 19 ноября 2009 г. |
|
|
Регистрационный № 15260 |
|
Правила применения базовых станций и ретрансляторов сетей
подвижной радиосвязи.
Часть I. Правила применения оборудования подсистем базовых станций сетей
подвижной радиосвязи стандарта TETRA
(утв. приказом
Министерства связи и массовых коммуникаций РФ
от 21 октября 2009 г. № 132)
(с изменениями от 23 апреля 2013 г.)
I. Общие положения
1. Правила применения базовых станций и ретрансляторов сетей подвижной радиосвязи. Часть I. Правила применения оборудования подсистем базовых станций сетей подвижной радиосвязи стандарта TETRA* (далее - Правила) разработаны в соответствии со ст. 41 Федерального закона от 7 июля 2003 г. № 126-ФЗ "О связи" (Собрание законодательства Российской Федерации, 2003, № 28, ст. 2895; № 52 (часть I), ст. 5038; 2004, № 35, ст. 3607; № 45, ст. 4377; 2005, № 19, ст. 1752; 2006, № 6, ст. 636; № 10, ст. 1069; № 31 (часть I), ст. 3431, ст. 3452; 2007, № 1 (часть I), ст. 8; № 7, ст. 835; 2008, № 18, ст. 1941; 2009, № 29, ст. 3625) в целях обеспечения целостности, устойчивости функционирования и безопасности единой сети электросвязи Российской Федерации.
_______________
Справочно: * TETRA - Terrestrial Trunked Radio (наземная система транкинговой радиосвязи).
2. Правила устанавливают обязательные требования к параметрам оборудования подсистемы базовых станций (далее - ПБС), используемого в сети связи общего пользования и технологических сетях связи в случае их присоединения к сети связи общего пользования.
3. Правила распространяются на следующее оборудование ПБС:
1) базовые станции (далее - БС);
2) контроллеры базовых станций;
3) ретрансляторы;
4) оборудование системы технического обслуживания, эксплуатации и управления.
4. Ретрансляторы и БС применяются в полосах радиочастот, разрешенных для использования Государственной комиссией по радиочастотам.
5. Оборудование ПБС, указанное в пункте 2 Правил, идентифицируется как оборудование базовых станций и ретрансляторов сетей подвижной радиосвязи и согласно пункту 24 Перечня средств связи, подлежащих обязательной сертификации, утвержденного постановлением Правительства Российской Федерации от 25 июня 2009 г. № 532 (Собрание законодательства Российской Федерации, 2009, № 26, ст. 3206), подлежит обязательной сертификации в порядке, установленном Правилами организации и проведения работ по обязательному подтверждению соответствия средств связи, утвержденными постановлением Правительства Российской Федерации от 13 апреля 2005 г. № 214 (Собрание законодательства Российской Федерации, 2005, № 16, ст. 1463; 2008, № 42, ст. 4832).
II. Требования к применению оборудования ПБС сетей подвижной радиосвязи стандарта TETRA
6. К оборудованию ПБС сетей подвижной радиосвязи стандарта TETRA устанавливаются следующие обязательные требования:
1) подпункт исключен согласно приказу Министерства связи и массовых коммуникаций РФ от 23 апреля 2013 г. № 93;
2) подпункт исключен согласно приказу Министерства связи и массовых коммуникаций РФ от 23 апреля 2013 г. № 93;
3) подпункт исключен согласно приказу Министерства связи и массовых коммуникаций РФ от 23 апреля 2013 г. № 93;
4) к климатическим воздействиям:
а) оборудование ПБС, работающее на открытом воздухе или в неотапливаемых сооружениях, сохраняет основные характеристики и параметры при отсутствии дефектов покрытия и коррозии деталей и узлов после воздействия повышенной влажности 93 % при температуре плюс 40 °С для районов с умеренным климатом;
б) оборудование ПБС, работающее в отапливаемых сооружениях, сохраняет основные характеристики и параметры при воздействии пониженной рабочей температуры среды плюс 5 °С и при предельных значениях напряжения источника питания. Оборудование ПБС сохраняет основные характеристики и параметры после воздействия пониженной температуры хранения и транспортирования минус 40 °С для районов с умеренно холодным климатом и минус 55 °С для районов с очень холодным климатом;
в) оборудование ПБС, работающее на открытом воздухе или в неотапливаемых сооружениях, сохраняет основные характеристики и параметры при воздействии пониженной рабочей температуры среды минус 25 °С для районов с умеренным климатом и минус 40 °С для районов с умеренно холодным климатом и при предельных значениях напряжения источника питания. Оборудование ПБС сохраняет основные характеристики и параметры после воздействия пониженной температуры хранения и транспортирования минус 40 °С для районов с умеренно холодным климатом и минус 55 °С для районов с очень холодным климатом;
г) оборудование ПБС, работающее в отапливаемых сооружениях, сохраняет основные характеристики и параметры при воздействии повышенной рабочей температуры плюс 40 °С. Оборудование ПБС сохраняет основные характеристики и параметры после воздействия повышенной температуры хранения и транспортирования плюс 55 °С;
д) оборудование ПБС, работающее на открытом воздухе или в неотапливаемых сооружениях, сохраняет основные характеристики и параметры при воздействии повышенной рабочей температуры плюс 55 °С. Оборудование ПБС сохраняет основные характеристики и параметры после воздействия повышенной температуры хранения и транспортирования плюс 55 °С.
Оборудование ПБС сохраняет работоспособность при следующих условиях испытаний:
нормальные условия (далее - НУ) - условия, при которых: температура внешней среды от плюс 15 до плюс 35 °С; относительная влажность от 45 до 75 %; атмосферное давление от 650 до 800 мм рт. ст.; напряжение электропитания - номинальное;
экстремальные условия (далее - ЭУ) - условия одновременного воздействия повышенной (пониженной) температуры и повышенного (пониженного) напряжения электропитания.
7. Уровень акустического шума, создаваемого оборудованием ПБС в местах его установки, не превышает 65 дБА.
8. Значения уровней плотности потока энергии, создаваемых в местах установки БС и ретрансляторов, не превышают 25 мкВт/см2.
9. Оборудование ПБС сохраняет работоспособность и основные характеристики, параметры и внешний вид после транспортирования в упакованном виде на автомашине со скоростью 20 - 40 км/ч по проселочным дорогам на расстояние 200 км либо проверяется воздействием 4000 ударов в каждом направлении с длительностью ударного импульса 6 мс с пиковым ударным ускорением 147 м/с2 (15g).
10. Оборудование ПБС сохраняет работоспособность при изменении напряжения электропитания в пределах от минус 15 % до плюс 10 % относительно номинального напряжения 220 В сети переменного тока.
11. Оборудование ПБС сохраняет работоспособность при изменении напряжения электропитания в пределах от минус 15 % до плюс 20 % относительно номинального напряжения 60 В (48 В; 24 В, 12 В) внешнего источника постоянного тока.
12. Характеристики радиоинтерфейса, используемого для соединений БС, ретрансляторов с абонентскими радиостанциями (АР) в сетях подвижной радиосвязи стандарта TETRA, соответствуют требованиям приложения № 1 к Правилам.
13. Для передатчика БС устанавливаются следующие обязательные требования к параметрам:
1) выходной мощности передатчика согласно приложению № 4 к Правилам;
2) уровней излучений передатчика в соседних каналах, обусловленных модуляцией, согласно приложению № 5 к Правилам;
3) уровней побочных излучений передатчика согласно приложению № 6 к Правилам;
4) ослабления продуктов интермодуляции согласно приложению № 7 к Правилам.
14. Для передатчика БС устанавливаются следующие обязательные требования:
1) допустимое отклонение частоты от номинального значения между фактически измеренной частотой несущей передатчика на интервале SNmax модуляционных символов в 20 пакетах и ее номинальным значением для всего диапазона рабочих температур среды находятся в пределах ± 0,2 × 10-6;
2) уровни излучения в соседних каналах, обусловленные переходными процессами в режиме прерывистой передачи БС, измеренные в пределах интервалов нарастания и спада на частотах ± 25 кГц относительно частоты несущей, не превышают минус 50 дБн для всех классов мощности;
3) абсолютные значения уровней излучения в соседних каналах, обусловленные переходными процессами в передатчике, не превышают минус 36 дБм;
4) сумма временных периодов на интервале передачи пакета линеаризации в канале BLCH**, в пределах которых уровень излучения БС в соседних каналах на частотах ± 25 кГц относительно частоты несущей передатчика превышает минус 45 дБн, составляет не более 1 мс при НУ и ЭУ;
5) максимальный уровень излучения в соседних каналах во время передачи пакета линеаризации в канале BLCH не превышает минус 30 дБн при НУ и ЭУ;
6) среднеквадратичное значение вектора ошибки составляет не более 0,1 в любом пакете;
7) пиковое значение вектора ошибки составляет не более 0,3 на любом символе;
8) амплитуда остаточной несущей Со составляет не более 5 % от амплитуды сигнала на выходе идеального модуляционного фильтра S(k) в любом пакете.
_______________
Справочно:** BLCH - BS Linearisation Channel (канал линеаризации БС). Пакет линеаризации и одноименный канал BLCH используются для заполнения слотов, не выделенных в данный момент абонентским радиостанциям на несущей, являющейся основной.
15. Для приемника БС устанавливаются следующие обязательные требования к параметрам:
1) чувствительности приемника согласно приложению № 8 к Правилам;
2) уровней побочных излучений в режиме приема согласно приложению № 9 к Правилам;
3) избирательности приемника по побочным каналам приема согласно приложению № 10 к Правилам;
4) интермодуляционной избирательности приемника согласно приложению № 11 к Правилам;
5) устойчивости приемника к блокирующим сигналам согласно приложению № 12 к Правилам;
6) номинального значения коэффициента ошибок согласно приложению № 13 к Правилам;
7) эталонной помехозащищенности приемника согласно приложению № 14 к Правилам.
16. Для ретрансляторов сетей подвижной радиосвязи стандарта TETRA устанавливаются следующие обязательные требования к параметрам:
1) передатчика ретранслятора согласно подпункту 1 пункта 13, подпунктам 2, 3, 6 - 8 пункта 14 Правил;
2) коэффициента усиления внеполосных сигналов согласно приложению № 15 к Правилам;
3) уровней излучения передатчика ретранслятора в соседних каналах согласно приложению № 16 к Правилам;
4) уровней побочных излучений ретранслятора согласно приложению № 17 к Правилам.
17. Ослабление любой интермодуляционной компоненты сигнала в ретрансляторе, измеренной в полосе 30 кГц, при НУ и ЭУ составляет не менее 60 дБ. Абсолютные значения уровней интермодуляционных компонент сигнала не превышают минус 36 дБм.
Приложение № 1
к Правилам применения
базовых станций
и ретрансляторов сетей подвижной
радиосвязи. Часть I. Правила применения
оборудования подсистем базовых станций
сетей подвижной радиосвязи стандарта
TETRA
Характеристики радиоинтерфейса сети подвижной радиосвязи стандарта TETRA
Полосы частот: 380 - 400 МГц; 410 - 430 МГц; 450 - 470 МГц.
Дуплексный разнос частот: 10 МГц.
Разнос частот между соседними радиоканалами - 25 кГц.
Передача информации в радиоканале - цифровая.
Тип модуляции несущей - дифференциальная квадратурная фазовая манипуляция с приращением фазы на интервале модуляционного символа, кратным π/4 (π/4 - DQPSK)*.
Скорость модуляции - 36 кбит/с.
Информационная скорость в одном канале - 7,2 кбит/с.
Информационная скорость кадра - 28,8 кбит/с.
Скорость передачи цифрового потока в одном радиоканале - 36 кбит/с.
Способ разделения каналов - частотно-временной.
Метод уплотнения каналов на одной несущей - многостанционный доступ с временным разделением каналов (TDMA)**.
Число временных каналов на одной несущей - 4.
Помехоустойчивое кодирование - реализовано в виде четырех процедур: блочное кодирование, сверточное кодирование, перемежение, скремблирование.
_______________
Справочно: * π/4 - DQPSK – π/4 - shifted Differential Quaternary Phase Shift Keying (дифференциальная квадратурная фазовая манипуляция с приращением фазы на интервале модуляционного символа, кратным π/4).
Справочно: ** TDMA - Time Division Multiple Access (многостанционный доступ с временным разделением каналов).
Приложение № 2
к Правилам применения
базовых станций
и ретрансляторов сетей подвижной
радиосвязи. Часть I. Правила применения
оборудования подсистем базовых станций
сетей подвижной радиосвязи стандарта
TETRA
Требования к параметрам электромагнитной совместимости
Приложение исключено согласно приказу Министерства связи и массовых коммуникаций РФ от 23 апреля 2013 г. № 93.
Приложение № 3
к Правилам применения
базовых станций
и ретрансляторов сетей подвижной
радиосвязи. Часть I. Правила применения
оборудования подсистем базовых станций
сетей подвижной радиосвязи стандарта
TETRA
Требования к параметрам устойчивости к электромагнитным помехам
Приложение исключено согласно приказу Министерства связи и массовых коммуникаций РФ от 23 апреля 2013 г. № 93.
Приложение № 4
к Правилам применения
базовых станций
и ретрансляторов сетей подвижной
радиосвязи. Часть I. Правила применения
оборудования подсистем базовых станций
сетей подвижной радиосвязи стандарта
TETRA
Требования к параметрам выходной мощности передатчика базовой станции (ретранслятора)
1. Номинальное значение выходной мощности передатчика БС (ретранслятора) сети стандарта TETRA соответствует одному из классов мощности, приведенных в таблице.
2. Отклонение выходной мощности передатчика БС (ретранслятора) от номинального значения при НУ на интервале полезной части 200 пакетов находится в пределах ± 2 дБ.
3. Отклонение выходной мощности передатчика БС (ретранслятора) от номинального значения при ЭУ на интервале полезной части 200 пакетов находится в пределах от минус 4 до плюс 3 дБ.
Таблица
|
Класс мощности |
Номинальное значение выходной мощности, дБм (Вт) |
|
1 |
46 (39,8) |
|
2 |
44 (25,1) |
|
3 |
42 (15,8) |
|
4 |
40 (10,0) |
|
5 |
38 (6,3) |
|
6 |
36 (4,0) |
|
7 |
34 (2,5) |
|
8 |
32 (1,6) |
|
9 |
30 (1,0) |
|
10 |
28 (0,6) |

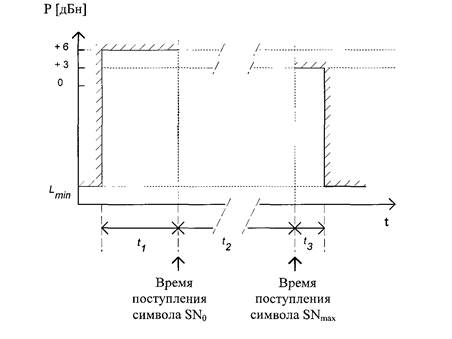

4. Огибающая выходной мощности передатчика БС в режиме прерывистой передачи при НУ и ЭУ находится в пределах временной маски мощности, приведенной на рисунке.
Уровень мощности, излучаемой в неактивном состоянии передатчика (Lmin) БС, не превышает минус 40 дБн (или минус 36 дБм).
Значения временных параметров, приведенных на рисунке, следующие:
t1 ≈ 7 интервалам длительности символа;
t2 ≈ 246 интервалам длительности символа;
t3 ≈ 7 интервалам длительности символа.
Примечания:
1. Интервал t1 начинается с момента включения передатчика в начале первого пакета и заканчивается моментом поступления символа SN0.
2. Интервал t2 начинается с момента поступления символа SN0 и заканчивается моментом поступления символа SNmax.
3. Интервал t3 начинается с момента поступления символа SNmax последнего пакета и заканчивается моментом завершения переходных процессов при выключении передатчика.
Рисунок. Временная маска огибающей мощности передатчика БС в режиме прерывистой передачи
Приложение № 5
к Правилам применения
базовых станций
и ретрансляторов сетей подвижной
радиосвязи. Часть I. Правила применения
оборудования подсистем базовых станций
сетей подвижной радиосвязи стандарта
TETRA
Требования к параметрам уровней излучения передатчика базовой станции в соседних каналах, обусловленных модуляцией
1. Уровни излучения передатчика БС в соседних каналах, обусловленные модуляцией, измеренные на интервале полезной части пакета на частотах ± 25 кГц, ± 50 кГц, ± 75 кГц относительно несущей частоты передатчика, не превышают максимальных значений, приведенных в таблице.
Таблица
|
Расстройка относительно частоты несущей, кГц |
Максимально допустимый уровень излучения в соседних каналах, дБн |
|
|
НУ |
ЭУ |
|
|
± 25 |
-60 |
-50 |
|
± 50 |
-70 |
-60 |
|
± 75 |
-70 |
-60 |
2. Абсолютные значения уровней излучения передатчика БС в соседних каналах, обусловленных модуляцией, не превышают минус 36 дБм.
Приложение № 6
к Правилам применения
базовых станций
и ретрансляторов сетей подвижной
радиосвязи. Часть I. Правила применения
оборудования подсистем базовых станций
сетей подвижной радиосвязи стандарта
TETRA
Требования к параметрам уровней побочных излучений передатчика
1. Уровень дискретных составляющих побочных излучений передатчика на антенном разъеме БС на частотах, отстоящих от частоты несущей на 100 кГц и более, в активном режиме в диапазоне частот от 9 кГц до 4 ГГц при НУ не превышает значений, приведенных в таблице № 1.
Таблица № 1
|
Диапазон частот |
Уровень дискретных составляющих побочных излучений, не более, дБм |
|
от 9 кГц до 1 ГГц вкл. |
-36 |
|
свыше 1 до 4 ГГц вкл. |
-30 |
2. Уровень широкополосных шумов передатчика на антенном разъеме БС в активном режиме на частотах, отстоящих от частоты несущей на 100 кГц и более, при НУ не превышает максимально допустимых значений, приведенных в таблице № 2.
Таблица № 2
|
Расстройка относительно частоты несущей, кГц |
Максимально допустимый уровень широкополосных шумов, дБн |
|
от 100 до 250 вкл. |
-80 |
|
свыше 250 до 500 вкл. |
-85 |
|
свыше 500 до frb вкл. |
-90 |
|
свыше frb |
-100 |
|
Примечания: 1. frb - расстройка относительно частоты несущей, соответствующая ближайшей границе диапазона частот приема, но не более 5 МГц. 2. Допускаются абсолютные значения широкополосных шумов ниже минус55 дБм для частот расстройки до frb и минус 70 дБм - свыше frb. |
|
3. Уровень дискретных составляющих побочных излучений от корпуса БС в активном режиме на частотах, отстоящих от частоты несущей на 100 кГц и более, в диапазоне частот от 30 МГц до 4 ГГц не превышает значений, приведенных в таблице № 3.
Таблица № 3
|
Диапазон частот |
Уровень дискретных составляющих побочных излучений, не более, дБм |
|
от 30 МГц до 1 ГГц вкл. |
-36 |
|
свыше 1 до 4 ГГц вкл. |
-30 |
Приложение № 7
к Правилам применения
базовых станций
и ретрансляторов сетей подвижной
радиосвязи. Часть I. Правила применения
оборудования подсистем базовых станций
сетей подвижной радиосвязи стандарта
TETRA
Требования к параметрам ослабления продуктов интермодуляции
1. Ослабление любой интермодуляционной компоненты сигнала БС, измеренной в полосе 30 кГц, составляет не менее 70 дБ.
Для БС с одним передатчиком, не предназначенной для размещения совместно с другим радиопередающим оборудованием, ослабление продуктов интермодуляции составляет не менее 40 дБ.
Абсолютные значения интермодуляционной компоненты не превышают минус 36 дБм.
2. Ослабление любой интермодуляционной компоненты сигнала в пределах диапазона частот передатчика, вызванной использованием комбайнеров в многоканальной БС, измеренной в полосе 30 кГц, составляет не менее 60 дБн.
Абсолютные значения интермодуляционной компоненты не превышают минус 36 дБм.
Приложение № 8
к Правилам применения
базовых станций
и ретрансляторов сетей подвижной
радиосвязи. Часть I. Правила применения
оборудования подсистем базовых станций
сетей подвижной радиосвязи стандарта
TETRA
Требования к параметрам чувствительности приемника
1. Максимальные значения коэффициентов ошибок BER* и MER** для различных типов логических каналов и моделей многолучевости при уровне динамической эталонной чувствительности минус 106 дБм (для НУ) и минус 100 дБм (для ЭУ) приведены в таблице № 1.
_____________
Справочно: * BER - Bit Error Rate (вероятность ошибки на бит).
Справочно: ** MER - Message Error Rate (коэффициент ошибок сообщений).
Таблица № 1
|
Класс приемника |
Логический канал |
Тип |
Модель многолучевости |
Уровень полезного сигнала, дБм |
Максимальное значение коэффициента ошибок, % |
Объем выборки не менее, бит |
|
А |
SCH/F |
8 |
TU50 |
-106 |
MER = 12,32 |
6600 |
|
А |
STCH |
9 |
TU50 |
-106 |
MER = 10,08 |
6600 |
|
А |
ТСН/2.4
|
10 |
НТ200 |
-106 |
BER = 1,456 |
45000 |
|
А |
SCH/HU |
11 |
НТ200 |
-106 |
MER = 10,64 |
5000 |
|
В |
SCH/F |
8 |
TU50 |
-106 |
MER = 8,96 |
6600 |
|
В |
STCH |
9 |
TU50 |
-106 |
MER = 8,96 |
6600 |
|
В |
ТСН/2.4 |
10 |
TU50 |
-106 |
BER = 0,392 |
160000 |
|
В |
SCH/HU |
11 |
TU50 |
-106 |
MER = 8,96 |
6600 |
|
Примечание: * для БС, поддерживающих режим передачи данных со скоростью 2,4 кбит/с |
||||||
2. Требования к значению вероятности необнаружения искаженного сообщения PUEM приведены в таблице № 2.
Таблица № 2
|
Логический канал |
Тип |
Модель многолучевости |
Уровень входного сигнала, дБм |
Максимальное значение PUEM |
Максимальное количество искаженных сообщений |
Объем выборки, не менее, бит |
|
SCH/F |
8 |
TU50 |
-106 |
3,5 × 10-4 |
2 |
31200 |
Приложение № 9
к Правилам применения
базовых станций
и ретрансляторов сетей подвижной
радиосвязи. Часть I. Правила применения
оборудования подсистем базовых станций
сетей подвижной радиосвязи стандарта
TETRA
Требования к параметрам уровней побочных излучений в режиме приема
1. Уровень дискретных составляющих побочных излучений на антенном разъеме БС в режиме приема (при отсутствии передачи) в диапазоне частот от 9 кГц до 4 ГГц не превышает значений, приведенных в таблице № 1.
Таблица № 1
|
Диапазон частот |
Уровень дискретных составляющих побочных излучений, не более, мкВт (дБм) |
|
от 9 кГц до 1 ГГц вкл. |
0,002(-57) |
|
свыше 1 до 4 ГГц вкл. |
0,020(-47) |
2. Уровень дискретных составляющих побочных излучений от корпуса БС в режиме приема (при отсутствии передачи) в диапазоне частот от 30 МГц до 4 ГГц, измеренных на расстоянии 3 м, не превышает значений, приведенных в таблице № 2.
Таблица № 2
|
Диапазон частот |
Уровень дискретных составляющих побочных излучений, не более, мкВт (дБм) |
|
от 30 МГц до 1 ГГц вкл. |
0,002(-57) |
|
свыше 1 до 4 ГГц вкл. |
0,020(-47) |
Приложение № 10
к Правилам применения
базовых станций
и ретрансляторов сетей подвижной
радиосвязи. Часть I. Правила применения
оборудования подсистем базовых станций
сетей подвижной радиосвязи стандарта
TETRA
Требования к параметрам избирательности приемника по побочным каналам приема
Значение коэффициента BER не превышает значений, приведенных в таблице, при наличии на входе приемника:
а) полезного сигнала на частоте приема f0 с уровнем минус 112 дБм;
б) мешающего немодулированного синусоидального сигнала на частоте f1 с уровнем минус 45 дБм, получаемого путем перестройки генератора сигналов с шагом 6,25 кГц в пределах "ограниченного диапазона частот":
|
|
где fl0 - частота задающего генератора гетеродина приемника;
(fi1,…,fij) - промежуточные частоты;
sr - ширина диапазона частот приемника или за пределами "ограниченного диапазона частот" до 4 ГГц на частотах nfl0 ± fi1, n ≥ 2 и pfr ± fi1, p ≥ 1, где fr - частота любого другого генератора, используемого в формировании частоты гетеродина приемника.
Таблица
|
Класс приемника |
Логический канал |
Тип |
Модель многолучевости |
Уровень полезного сигнала, дБм |
Уровень мешающего сигнала, дБм |
Максимальное значение BER, % |
Объем выборки не менее, бит |
|
A |
ТСН/7.2 |
7 |
STAT |
-112 |
-45 |
3,66 |
5800 |
|
B |
4,88 |
4000 |
Приложение № 11
к Правилам применения
базовых станций
и ретрансляторов сетей подвижной
радиосвязи. Часть I. Правила применения
оборудования подсистем базовых станций
сетей подвижной радиосвязи стандарта
TETRA
Требования к параметрам интермодуляционной избирательности приемника
Значение коэффициента BER не превышает значений, приведенных в таблице, при наличии на входе приемника:
1) полезного сигнала на частоте приема f0 с уровнем минус 112 дБм;
2) мешающего немодулированного синусоидального сигнала на частоте f1 с уровнем минус 47 дБм;
3) мешающего модулированного сигнала π/4 - DQPSK на частоте f2 с уровнем минус 47 дБм, так что f0 = 2f1 - f2 и |f2 - f1| = 200 кГц.
Таблица
|
Класс приемника |
Логический канал |
Тип |
Модель многолучевости |
Уровень полезного сигнала, дБм |
Уровень мешающего сигнала, дБм |
Максимальное значение BER, % |
Объем выборки не менее, бит |
|
A |
ТСН/7.2 |
7 |
STAT |
-112 |
-47 |
3,66 |
5800 |
|
B |
4,88 |
4000 |
Приложение № 12
к Правилам применения
базовых станций
и ретрансляторов сетей подвижной
радиосвязи. Часть I. Правила применения
оборудования подсистем базовых станций
сетей подвижной радиосвязи стандарта
TETRA
Требования к параметрам устойчивости приемника к блокирующим сигналам
Значение коэффициента BER не превышает значений, приведенных в таблице, при наличии на входе приемника:
а) полезного сигнала на частоте приема f0 с уровнем минус 112 дБм;
б) мешающего немодулированного синусоидального сигнала на частотах f0 ± 1 МГц, f0 ± 2 МГц, f0 ± 5 МГц, f0 ± 10 МГц с уровнем минус 25 дБм.
Таблица
|
Класс приемника |
Логический канал |
Тип |
Модель многолучевости |
Уровень полезного сигнала, дБм |
Уровень мешающего сигнала, дБм |
Максимальное значение BER, % |
Объем выборки не менее, бит |
|
A |
ТСН/7.2 |
7 |
STAT |
-112 |
-25 |
3,66 |
5800 |
|
B |
4,88 |
4000 |
Приложение № 13
к Правилам применения
базовых станций
и ретрансляторов сетей подвижной
радиосвязи. Часть I. Правила применения
оборудования подсистем базовых станций
сетей подвижной радиосвязи стандарта
TETRA
Требования к параметрам номинального значения коэффициента ошибок
Максимальные номинальные значения коэффициента ошибок BER при обычных условиях приема (при уровне входного сигнала не менее минус 85 дБм и при отсутствии помех) для различных вариантов условий приема приведены в таблице.
Таблица
|
Класс приемника |
Логический канал |
Тип |
Модель многолучевости |
Уровень полезного сигнала, дБм |
Максимальное значение BER, % |
Объем выборки не менее, бит |
|
А, В |
ТСН/7.2 |
7 |
TU50 |
-85 |
0,448 |
3,6 × 106 |
|
А, В |
ТСН/7.2 |
STAT |
-20 |
0,122 |
170000 |
Приложение № 14
к Правилам применения
базовых станций
и ретрансляторов сетей подвижной
радиосвязи. Часть I. Правила применения
оборудования подсистем базовых станций
сетей подвижной радиосвязи стандарта
TETRA
Требования к параметрам эталонной помехозащищенности приемника
Значения коэффициента ошибок MER для различных типов логических каналов и моделей многолучевости для соканальной помехи при НУ и помехи в соседнем канале при НУ и ЭУ приведены в таблице.
Таблица
|
Класс приемника |
Логический канал |
Тип |
Модель многолучевости |
Уровень полезного сигнала, дБм |
Уровень мешающего сигнала, дБм |
Максимальное значение BER, % |
Объем выборки не менее, бит |
|
Соканальная помеха |
|||||||
|
А |
SCH/F |
8 |
НТ200 |
-85 (НУ) |
-104 (НУ) |
10,304 |
7000 |
|
В |
TU50 |
6,72 |
|||||
|
Помеха в соседнем канале |
|||||||
|
А |
SCH/F |
8 |
TU50 |
-103 (НУ) |
-58 (НУ) |
6,72 |
9000 |
|
В |
-97 (ЭУ) |
-62 (ЭУ) |
|||||
Приложение № 15
к Правилам применения
базовых станций
и ретрансляторов сетей подвижной
радиосвязи. Часть I. Правила применения
оборудования подсистем базовых станций
сетей подвижной радиосвязи стандарта
TETRA
Требования к параметрам коэффициента усиления внеполосных сигналов
Коэффициент усиления внеполосных сигналов за пределами рабочей полосы частот ретранслятора при НУ и ЭУ не превышает максимальных значений, приведенных в таблице № 1 (для ретрансляторов с шириной рабочей полосы частот 1 МГц и менее) и в таблице № 2 (для ретрансляторов с шириной рабочей полосы частот более 1 МГц).
Таблица № 1
|
Расстройка относительно точки минус 6 дБ, кГц |
Коэффициент усиления, не более, дБ |
|
50 |
63 |
|
75 |
50 |
|
125 |
30 |
|
250 |
20 |
|
500 и более |
10 |
Таблица № 2
|
Расстройка относительно точки минус 6 дБ, кГц |
Коэффициент усиления, не более, дБ |
|
50 |
75 |
|
75 |
70 |
|
125 |
65 |
|
250 |
32 |
|
500 и более |
28 |
Приложение № 16
к Правилам применения
базовых станций
и ретрансляторов сетей подвижной
радиосвязи. Часть I. Правила применения
оборудования подсистем базовых станций
сетей подвижной радиосвязи стандарта
TETRA
Требования к параметрам уровней излучения передатчика ретранслятора в соседних каналах
1. Уровни излучения передатчика ретранслятора в соседних каналах, обусловленные модуляцией, измеренные на интервале полезной части пакета на частотах ± 25 кГц; ± 50; ± 75 кГц относительно частоты несущей передатчика, не превышают максимальных значений, приведенных в таблице.
Абсолютные значения уровней излучения передатчика ретранслятора в соседних каналах, обусловленные модуляцией, не превышают минус 36 дБм.
Таблица
|
Расстройка относительно частоты несущей, кГц |
Максимально допустимое значение, дБн |
|
± 25 |
-60 |
|
± 50 |
-70 |
|
± 75 |
-70 |
2. Уровни излучения передатчика ретранслятора в соседних каналах, обусловленные переходными процессами (ramp-up и ramp-down), измеренные в пределах интервалов нарастания и спада на частотах ± 25 кГц относительно частоты несущей, не превышают минус 50 дБн.
Абсолютные значения уровней излучения передатчика ретранслятора в соседних каналах, обусловленные переходными процессами, не превышают минус 36 дБм.
Приложение № 17
к Правилам применения
базовых станций
и ретрансляторов сетей подвижной
радиосвязи. Часть I. Правила применения
оборудования подсистем базовых станций
сетей подвижной радиосвязи стандарта
TETRA
Требования к параметрам уровней побочных излучений ретранслятора
1. Уровень дискретных составляющих побочных излучений на антенном разъеме ретранслятора на частотах, отстоящих от частоты несущей усиливаемого сигнала на 600 кГц и более, в активном режиме в диапазоне частот от 9 кГц до 4 ГГц не превышает значений, приведенных в таблице № 1.
Таблица № 1
|
Диапазон частот |
Уровень дискретных составляющих побочных излучений, не более, дБм |
|
от 9 кГц до 1 ГГц вкл. |
-36 |
|
свыше 1 до 4 ГГц вкл. |
-30 |
2. Уровень широкополосных шумов на антенном разъеме ретранслятора в активном режиме не превышает максимально допустимых значений, приведенных в таблице № 2.
Таблица № 2
|
Расстройка относительно частоты несущей, кГц |
Максимально допустимый уровень широкополосных шумов, дБн |
|
от 100 до 250 вкл. |
-75 |
|
свыше 250 до 500 вкл. |
-80 |
|
свыше 500 до 5000 вкл. |
-80 |
|
свыше 5000 |
-100 |
|
Примечание: Допускаются абсолютные значения широкополосных шумов ниже минус 55 дБм для частот расстройки до 5 МГц и минус 70 дБм - свыше5 МГц |
|
3. Уровень дискретных составляющих побочных излучений от корпуса ретранслятора в активном режиме на частотах, отстоящих от частоты несущей на 600 кГц и более, в диапазоне частот от 30 МГц до 4 ГГц не превышает значений, приведенных в таблице № 3.
Таблица № 3
|
Диапазон частот |
Уровень дискретных составляющих побочных излучений, не более, дБм |
|
от 30 МГц до 1 ГГц вкл. |
-36 |
|
свыше 1 до 4 ГГц вкл. |
-30 |
