СТ ЦКБА 076-2009

Арматура трубопроводная

ТАБЛИЧКИ ОТЛИЧИТЕЛЬНЫЕ

Типы, размеры и технические требования

Санкт-Петербург
2009 г.

Предисловие

1 РАЗРАБОТАН Закрытым акционерным обществом «Научно-производственная фирма «Центральное конструкторское бюро арматуростроения» (ЗАО «НПФ «ЦКБА»).

2 ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕ приказом ЗАО «НПФ «ЦКБА» № 44 от 18.09.2009

3 СОГЛАСОВАН Техническим комитетом «Трубопроводная арматура и сильфоны» (ТК 259).

4 ВЗАМЕН ОСТ 26-07-2024-80

СТАНДАРТ ЦКБА

ТАБЛИЧКИ ОТЛИЧИТЕЛЬНЫЕ

Типы, размеры и технические требования

1 Область применения

Настоящий стандарт распространяется на таблички отличительные для трубопроводной арматуры и приводных устройств к ней.

Стандарт устанавливает типы, размеры и технические требования.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие нормативные документы:

ГОСТ 1050-88 «Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия»

ГОСТ 2930-62 «Приборы измерительные. Шрифты и знаки»

ГОСТ 4784-97 «Алюминий и сплавы алюминиевые деформируемые. Марки»

ГОСТ 5632-72 «Стали высоколегированные и сплавы коррозионно-стойкие, жаростойкие и жаропрочные. Марки»

ГОСТ 11284-75 «Отверстия сквозные под крепежные детали»

ГОСТ 12969-67 «Таблички для машин и приборов. Технические требования»

ГОСТ 12970-67 «Таблички круглые для машин и приборов. Круглые»

ГОСТ 12971-67 «Таблички прямоугольные для машин и приборов. Размеры»

ГОСТ 15527-2004 «Сплавы медно-цинковые (латуни), обрабатываемые давлением. Марки»

ГОСТ 19807-91 «Титан и сплавы титановые деформируемые. Марки»

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов по соответствующему указателю стандартов, составленному по состоянию на 1 января текущего года. Если ссылочный документ заменен, то при пользовании настоящим стандартом следует руководствоваться заменяющим стандартом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Типы и размеры

3.1 Таблички должны изготавливаться 2-х типов:

- тип I - таблички плоские, круглые;

- тип II - таблички плоские.

3.2 Размеры табличек должны соответствовать указанным на рисунках 1 и 2, в таблице 1 и 2 соответственно.

3.3 Размеры отверстий d в зависимости от способа крепления табличек типа I и II должны выбираться по ГОСТ 11284.

3.4 Допускается применять другие размеры, если использование стандартной таблички требует изменения конструкции изделия, или табличка совмещена с передней панелью прибора, или она является художественно-декоративным оформлением изделия.

3.5 Размеры S приведены для табличек из стали. Для табличек из других материалов размеры S устанавливаются по согласованию с заказчиком.

3.6 Допускается изготовление табличек без радиусов закругления r.

3.7 Таблички типа II исполнения 1, 2 и 3 допускается изготавливать со срезом углов 45°.

3.8 По согласованию с заказчиком допускается изготовление табличек без отверстий, а также с увеличенным диаметром отверстий.

3.9 Технические требования по ГОСТ 12969.

3.10 Примеры условного обозначения:

1 Для табличек круглых тип I D = 16 мм:

«Табличка тип I-Æ16 СТ ЦКБА 076».

2 Для табличек прямоугольных тип II длиной L = 50 мм, шириной B = 16 мм:

«Табличка тип II-50x16 СТ ЦКБА 076».

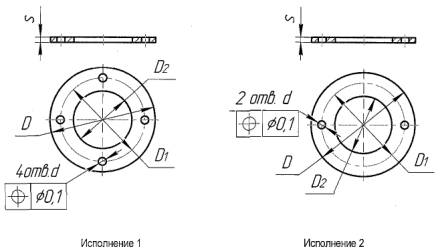

Рисунок 1 - Таблички тип I (плоские, круглые)

Таблица 1 - Размеры табличек для тип I

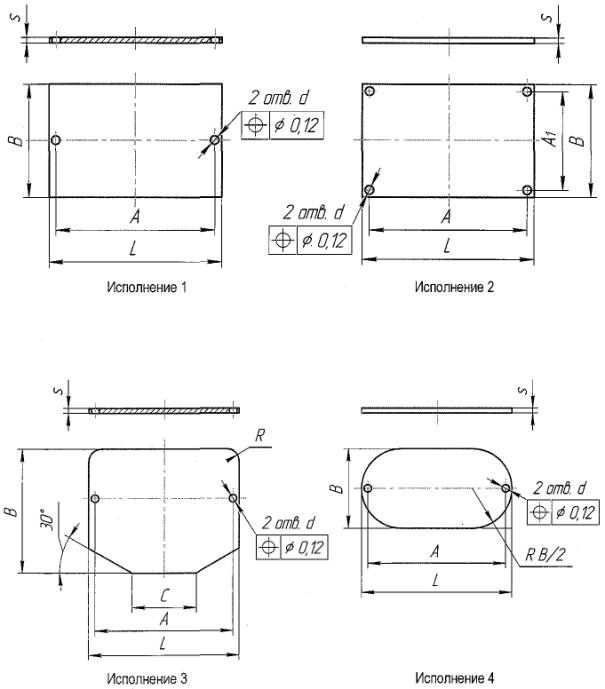

Рисунок 2 - Таблички тип II (плоские)

Таблица 2 - Размеры табличек для тип II

4 Технические требования

4.1 Таблички должны изготавливаться в соответствии с требованиями настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.

4.2 Таблички должны изготавливаться из листа, ленты или полосы толщиной от 0,5 до 1 мм в зависимости от условий эксплуатации из следующих материалов:

12X17, 12Х18Н9Т - по ГОСТ 5632

ВТ1-0 - по ГОСТ 19807

ЛС59-1 - по ГОСТ 15527

АД1 - по ГОСТ 4784

Сталь 20 - по ГОСТ 1050

Допускаемая замена марок материала должна быть указана в технических требованиях чертежа.

Марку материала 12X17 при новом проектировании не применять.

4.3 Неуказанные предельные отклонения размеров отверстий Н14, валов - по h 14, остальных по .

4.4 Требования к поверхности табличек должны соответствовать требованиям соответствующих стандартов на листы, ленту и полосу.

4.5 Надписи, места под маркировку и кантик должны быть цвета металла, фон лицевой поверхности - черного цвета.

Допускается фон лицевой поверхности иного цвета контрастного с цветом надписей для табличек на арматуру общепромышленного значения.

4.6 Надписи следует выполнять фотохимическим, фотопечатным или ударным способом прямым прописным основным шрифтом 2; 2,5; 3; 4; 5; 7 по ГОСТ 2930.

4.7 Маркировка должна выполняться ударным способом прямым прописным основным шрифтом 2; 2,5; 3; 4; 5 по ГОСТ 2930.

4.8 После нанесения надписей и маркировки таблички, изготовленные из материалов АД1, ЛС59-1, сталь 20, должны быть защищены антикоррозионным покрытием.

4.9 Таблички могут крепиться винтами, заклепками, а также с помощью сварки, пайки и склеивания в зависимости от места крепления по технологии предприятия изготовителя.

4.10 Таблички типа II могут устанавливаться по криволинейной поверхности изделия.

5 Правила приемки

5.1 Потребитель имеет право производить контрольную проверку качества табличек на соответствие требованиям настоящего стандарта.

5.2 Для контрольной проверки отбирается 10 % от предъявляемой партии, но не менее 10 штук.

6 Методы контроля

6.1 Таблички должны быть подвергнуты внешнему осмотру и обмеру.

6.2 При обнаружении дефектов во время приемки от предъявленной партии отбирают двойное количество табличек. Если при повторной приемке обнаружат дефекты, то всю партию бракуют.

7 Упаковка, транспортирование и хранение. Гарантии поставщика

7.1 Упаковка табличек - в соответствии с принятым на предприятии-изготовителе технологическим процессом.

7.2 Транспортирование - любым видом транспорта, обеспечивающим сохранность табличек от повреждений.

7.3 Хранение табличек - в закрытых складских помещениях.

7.4 Таблички должны быть приняты техническим контролем предприятия.

7.5 Предприятие должно гарантировать соответствие табличек требованиям настоящего стандарта при соблюдении потребителем условий транспортирования и хранения.
