технических средств ТЕХНИЧЕСКИЕ СРЕДСТВА РАДИОСВЯЗИ Часть 18 Частные
требования к оборудованию наземной системы EN 301 489-18 V1.3.1
(2002-08)
Предисловие Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения» Сведения о стандарте 1 ПОДГОТОВЛЕН ФГУП «Ленинградский отраслевой научно-исследовательский институт радио» (ЛОНИИР) и Техническим комитетом по стандартизации ТК 30 «Электромагнитная совместимость технических средств» на основе собственного аутентичного перевода стандарта, указанного в пункте 4 2 ВНЕСЕН Техническим комитетом по стандартизации ТК 30 «Электромагнитная совместимость технических средств» 3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 14 сентября 2009 г. № 341-ст 4 Настоящий стандарт является модифицированным по отношению к европейскому стандарту ЕН 301 489-18 версия 1.3.1 (2002-08) «Электромагнитная совместимость и вопросы радиочастотного спектра. Стандарт электромагнитной совместимости (ЭМС) для радиооборудования и служб. Часть 18. Особые условия для оборудования наземной транкинговой радиосвязи (ТЕТРА)» [EN 301 489-18 V1.3.1 (2002-08) «Electromagnetic compatibility and radio spectrum matters (ERM); Electromagnetic compatibility (EMC) standard for radio equipment and services; Part 18: Specific conditions for terrestrial trunked radio (TETRA) equipment»]. При этом дополнительные положения и требования, включенные в текст стандарта для учета потребностей национальной экономики Российской Федерации и особенностей российской национальной стандартизации, выделены в тексте стандарта курсивом. Наименование настоящего стандарта изменено относительно наименования указанного европейского стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (пункт 3.5). В обозначении и тексте настоящего стандарта год принятия европейского стандарта EN 301 489-18 V 1.3.1 обозначен четырьмя цифрами, отделенными тире от регистрационного номера. При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении С 5 ВВЕДЕН ВПЕРВЫЕ Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок - в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомления и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет СОДЕРЖАНИЕ Предисловие к EH 301 489-18-2002 Европейский стандарт ЕН 301 489-18-2002 (телекоммуникационная серия) разработан Техническим комитетом «Электромагнитная совместимость и вопросы радиочастотного спектра» Европейского института телекоммуникационных стандартов (ЕТСИ). Настоящий стандарт предназначен для применения в качестве гармонизированного стандарта, сведения о котором опубликованы в Официальном журнале ЕС для обеспечения соответствия основным требованиям европейских директив 2004/108/ЕС («Директива ЭМС») [1] и 1999/5/ЕС («Директива о радио- и оконечном телекоммуникационном оборудовании») [2]. Настоящий стандарт представляет собой часть 18 европейских стандартов серии ЕН 301 489 [3] в области электромагнитной совместимости радиооборудования и служб. Сведения о составе европейских стандартов серии ЕН 301 489 [3] приведены в [4]. Перечень национальных стандартов, разработанных на основе европейских стандартов серии ЕН 301 489, приведен в приложении В. ГОСТ Р 52459.18-2009 (ЕН 301 489-18-2002) НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ Совместимость технических средств электромагнитная ТЕХНИЧЕСКИЕ СРЕДСТВА РАДИОСВЯЗИ Часть 18 Частные требования к
оборудованию наземной системы Electromagnetic compatibility
of technical equipment. Radio communication equipment. Дата введения - 2010-01-01 1 Область примененияНастоящий стандарт, совместно с ГОСТ Р 52459.1, устанавливает требования электромагнитной совместимости к оборудованию наземной системы транкинговой радиосвязи (ТЕТРА) и связанному с ним вспомогательному оборудованию, а также соответствующие методы испытаний. Настоящий стандарт не устанавливает требований, относящихся к антенному порту оборудования наземной системы транкинговой радиосвязи и электромагнитной эмиссии от порта корпуса этого оборудования. Настоящий стандарт устанавливает условия испытаний, оценку качества функционирования и критерии качества функционирования для оборудования наземной системы транкинговой радиосвязи и связанного с ним вспомогательного оборудования. Сведения об оборудовании, на которое распространяются требования настоящего стандарта, приведены в приложении А. В случае различий между требованиями настоящего стандарта и ГОСТ Р 52459.1 (например, относящихся к специальным условиям испытаний, определениям, сокращениям) преимущество имеют требования настоящего стандарта. Условия электромагнитной обстановки и требования к электромагнитным помехам и помехоустойчивости установлены в настоящем стандарте в соответствии с ГОСТ Р 52459.1, за исключением любых специальных условий, установленных в настоящем стандарте. 2 Нормативные ссылкиВ настоящем стандарте использованы нормативные ссылки на следующие стандарты: ГОСТ Р 52459.1-2009 (ЕН 301 489-1-2008) Совместимость технических средств электромагнитная. Технические средства радиосвязи. Часть 1. Общие технические требования и методы испытаний ГОСТ 24375-80 Радиосвязь. Термины и определения ГОСТ 30372-95/ГОСТ Р 50397-92 Совместимость технических средств электромагнитная. Термины и определения Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку 3 Термины и определенияВ настоящем стандарте применены термины по ГОСТ Р 52459.1, ГОСТ 24375, ГОСТ 30372, [5] - [7], а также следующие термины с соответствующими определениями: 3.1 вспомогательное оборудование (ancillary equipment): Оборудование (аппаратура), подключаемое (ая) к радиоприемнику или радиопередатчику. Примечание - Оборудование (аппаратуру) считают вспомогательным (ой), если: - оборудование предназначено для применения совместно с радиоприемником или радиопередатчиком для обеспечения дополнительных рабочих функций радиооборудования и/или выполнения функций управления (например, дистанционного управления); - оборудование не может использоваться автономно для обеспечения потребностей пользователя без подключения к радиоприемнику или радиопередатчику; - радиоприемник или радиопередатчик, к которому подключают вспомогательное оборудование, может выполнять основные функции [такие, как радиопередача или радиоприем) без применения вспомогательного оборудования (т.е. в качестве вспомогательного оборудования не должна рассматриваться составная часть радиооборудования, существенная для выполнения его основных функций)]. В контексте требований настоящего стандарта оборудование, обеспечивающее выполнение функций инфраструктурного взаимодействия и управления, а также установления линий связи и передачи необходимых данных, также относят к вспомогательному оборудованию. 3.2 оборудование для передачи речевых сигналов (equipment which is capable of speech operation): Оборудование, которое содержит микрофон и/или громкоговоритель или наушник или может быть непосредственно подключено к ним, или которое имеет порты аналогового звукового сигнала. 3.3 неречевое оборудование (non-speech equipment): Оборудование, не имеющее входных/выходных портов звукового сигнала и не оснащенное микрофоном и/или громкоговорителем (наушниками). Примечание - В данную категорию входит только оборудование передачи данных, применяемое в составе базовых станций и терминалов (например, оборудование базовых станций, предназначенных для передачи речи и данных (V + D) и только для передачи данных (PDO), а также ретрансляторов DMO, у которых нет прямой функции передачи аналогового звукового сигнала). 3.4 линия «вниз» (downlink): Линия связи от базовой станции к подвижной (портативной) радиостанции. 3.5 линия «вверх» (uplink): Линия связи от подвижной (портативной) радиостанции к базовой станции. 3.6 испытательная система (test system): Аппаратура (имитатор приемопередатчика TETRA или испытательная установка), обеспечивающая установление линии связи с испытуемым оборудованием. 4 Условия испытаний4.1 Общие положенияИспытания оборудования наземной системы транкинговой радиосвязи и вспомогательного оборудования на соответствие требованиям ЭМС проводят по ГОСТ Р 52459.1, раздел 4. В настоящем стандарте также приведены дополнительные условия испытаний, относящиеся непосредственно к оборудованию наземной системы транкинговой радиосвязи. Условия испытаний оборудования наземной транкинговой радиосвязи и вспомогательного оборудования также должны соответствовать нормальным условиям испытаний в соответствии с [8]. 4.2 Подача сигналов при испытанияхПрименяют требования ГОСТ Р 52459.1, подраздел 4.2. 4.2.1 Полезные сигналы на входе радиопередатчика Применяют требования ГОСТ Р 52459.1, пункт 4.2.1. 4.2.2 Полезные сигналы на выходе радиопередатчика Применяют требования ГОСТ Р 52459.1, пункт 4.2.2, с дополнениями, приведенными ниже. Для испытуемого оборудования, которое может поддерживать работу в прямом режиме (DMO), в качестве части измерительной системы используют приемопередатчик TETRA. Для испытуемого оборудования, предназначенного для передачи речи и данных (V + D) и только для передачи данных (PDO) в качестве части измерительной системы используют базовую станцию или подвижное/портативное оборудование. 4.2.3 Полезные сигналы на входе радиоприемника Применяют требования ГОСТ Р 52459.1, пункт 4.2.3, с дополнениями, приведенными ниже. Для испытуемого оборудования, которое может поддерживать работу в прямом режиме (DMO), в качестве части измерительной системы используют приемопередатчик TETRA. Для испытуемого оборудования, предназначенного для передачи речи и данных (V + D) и только для передачи данных (PDO), в качестве части измерительной системы используют базовую станцию или подвижное/портативное оборудование. 4.2.4 Полезные сигналы на выходе радиоприемника Применяют требования ГОСТ Р 52459.1, пункт 4.2.4, с дополнениями, приведенными ниже. По согласованию между испытательной лабораторией и изготовителем применяют интерфейс TTCI в соответствии с [8], приложение С, или метод обратной связи по радиочастоте в соответствии с [8], приложение D. 4.2.5 Подача сигналов при совместных испытаниях радиопередатчика и радиоприемника (как системы) Применяют требования ГОСТ Р 52459.1, пункт 4.2.5. 4.3 Ограничение полос частот при испытанияхПрименяют требования ГОСТ Р 52459.1, подраздел 4.3, с дополнениями, приведенными ниже. Для приемопередатчиков и оборудования, работающего в дуплексном режиме, применяют одновременно обе полосы исключенных частот, установленные в 4.3.1 и 4.3.2. 4.3.1 Полоса исключенных частот для радиоприемников и приемных частей приемопередатчиков Полоса исключенных частот для радиоприемника и приемной части приемопередатчика - это полоса частот, определяемая, как указано ниже, в зависимости от полосы частот, обеспечивающей коммутацию, установленной изготовителем. Нижняя частота полосы исключенных частот равна нижней частоте полосы частот, обеспечивающей коммутацию, минус 5 % центральной частоты этой полосы или минус 10 МГц, в зависимости от того, что меньше. Верхняя частота полосы исключенных частот равна верхней частоте полосы частот, обеспечивающей коммутацию, плюс 5 % центральной частоты этой полосы или плюс 10 МГц, в зависимости от того, что больше. Под полосой частот, обеспечивающей коммутацию, понимают максимальную полосу частот, в пределах которой радиоприемник или радиопередатчик могут работать без перепрограммирования или перенастройки. 4.3.2 Полоса исключенных частот радиопередатчиков Полоса исключенных частот радиопередатчика равна fнp ± 50 кГц, где fнp - номинальная рабочая частота радиопередатчика. 4.4 Узкополосные реакции радиоприемников при испытаниях на помехоустойчивостьПрименяют требования ГОСТ Р 52459.1, подраздел 4.4, с дополнениями, приведенными ниже. В контексте требований настоящего стандарта ширину полосы пропускания фильтра промежуточной частоты радиоприемника принимают равной 25 кГц, если изготовителем не указано иное значение. 4.5 Нормальная модуляция при испытанияхНа вход испытуемого радиоприемника подают полезный сигнал частотой, близкой к середине полосы рабочих частот радиоприемника, модулированный одним из испытательных сигналов, указанных ниже. Испытуемый радиопередатчик настраивают на частоту, близкую к середине полосы рабочих частот радиопередатчика, и модулируют одним из испытательных сигналов, указанных ниже. Виды возможных модулирующих сигналов. Для оборудования, предназначенного для передачи речевых сигналов (см. 3.2), - канал трафика речевого сигнала (TETRA TCH/S) в соответствии с [9] с уровнем тонового сигнала частотой 1020 Гц на 17 дБ ниже пикового значения. Для неречевого оборудования DMO или V + D (см. 3.3) - испытательный сигнал ТСН/7.2 в соответствии с [6], [7] или [8]. Для неречевого оборудования DMO или V + D - испытательный сигнал SCH/F в соответствии с [6], [7] или [8]. Для неречевого оборудования PDO - испытательный сигнал NBCH в соответствии с [6] или [10]. Для оборудования, предназначенного для передачи речевых сигналов, канал трафика речевого сигнала (TETRA TCH/S) - в соответствии с [9] с представлением режима молчания/паузы. При испытаниях оборудования, предназначенного для передачи речевых сигналов и/или неречевого оборудования, подключаемого к вспомогательному оборудованию, предназначенному для работы с данными, или к вспомогательному оборудованию, которое может быть непосредственно связано с использованием данных, должен быть установлен метод измерения коэффициента ошибок на бит BER или коэффициента ошибок на сообщение MER. Метод измерения коэффициента ошибок на бит BER или коэффициента ошибок на сообщение MER устанавливают по согласованию между испытательной лабораторией и изготовителем. Оборудование модуляции/демодуляции, применяемое при испытаниях, должен предоставить изготовитель. Генератор испытательных сигналов, используемый при модуляции сигнала, должен формировать непрерывный поток данных или сообщений, представляющих собой псевдослучайную последовательность длиной 511 битов в соответствии с [11]. Приемник испытательных сигналов (демодулятор) должен обеспечивать определение значений коэффициентов ошибок BER/MER в непрерывном потоке данных. 5 Оценка качества функционирования оборудования при испытаниях на помехоустойчивость5.1 Общие положенияПрименяют требования ГОСТ Р 52459.1, подраздел 5.1. 5.2 Оборудование, обеспечивающее функционирование каналов информационного обменаПрименяют требования ГОСТ Р 52459.1, подраздел 5.2, с дополнениями, указанными ниже. Схему испытаний и требования к полезным сигналам, приведенные в разделе 4, применяют к радиооборудованию или комбинации радиооборудования и вспомогательного оборудования, обеспечивающим установление и поддержание информационного канала ТСН/7.2 или TCH/S в режиме линии связи в соответствии с [6] или [9]. 5.3 Оборудование, не образующее постоянно действующей линии связиТребования ГОСТ Р 52459.1, подраздел 5.3, не применяют. 5.4 Вспомогательное оборудованиеПрименяют требования ГОСТ Р 52459.1, подраздел 5.4. 5.5 Классификация оборудованияПрименяют требования ГОСТ Р 52459.1, подраздел 5.5. 5.6 Оценка качества функционирования оборудования, обеспечивающего тракт звукового сигналаКачество функционирования испытуемого оборудования при работе тракта звукового сигнала оценивают методом наводки звукового сигнала в соответствии с 5.6.1 либо методом оценки искажений звукового сигнала в соответствии с 5.6.2. 5.6.1 Оценка тракта звукового сигнала методом наводки звукового сигнала Данным методом испытывают лишь оборудование, предназначенное для передачи речевых сигналов. Тракты звукового сигнала должны функционировать. Для создания линии связи применяют соответствующую испытательную систему (см. 3.6). Параметры полезных радиочастотных сигналов, подаваемых на испытуемое оборудование, должны быть установлены по согласованию между испытательной лабораторией и изготовителем в соответствии с 4.5. Испытания радиооборудования в режиме радиопередачи (радиоприема) проводят в следующем порядке: - устанавливают максимальную мощность радиопередатчика; - устанавливают и регистрируют до начала серии испытаний опорные уровни выходного звукового сигнала при передаче по линии «вверх» и по линии «вниз» с использованием измерительных приборов, как показано на рисунке 1. ПФ - полосовой
фильтр; Fц
- центральная частота

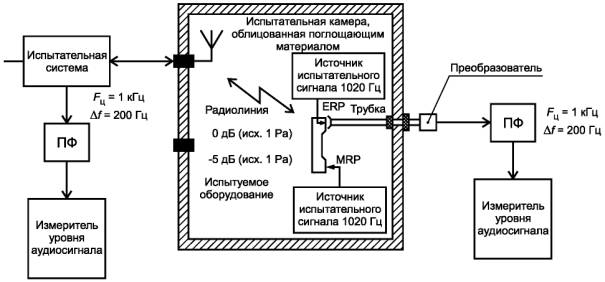

полосы пропускания фильтра; Δf - полоса пропускания фильтра; Примечания 1 Положение испытуемого оборудования показано при установлении уровня опорного сигнала при передаче по линии «вверх». 2 Если испытуемое оборудование имеет громкоговоритель, опорный уровень должен быть равен 5,0 дБ (исх. 1 Ра) на частоте 1020 Гц. Рисунок 1 - Схема установки опорных уровней звукового сигнала Опорный уровень должен быть равен 0 дБ (исх. 1 Ра) на частоте 1020 Гц в опорной точке уха или 5,0 дБ (исх. 1 Ра) на громкоговорителе при передаче «вниз» и минус 5 дБ (исх. 1 Ра) на частоте 1020 Гц в опорной точке рта или у микрофона при передаче «вверх». Номинальные значения акустических сигналов, необходимые при проведении испытаний, могут быть адаптированы к оборудованию TETRA различных видов и к разным схемам подачи звуковых сигналов; - оценивают уровень выходного звукового сигнала испытуемого оборудования, наведенного в результате воздействия помех при передаче по линии «вниз» путем измерения звукового давления, как показано на рисунке 2. При этом должны быть приняты меры для исключения воздействия внешнего акустического шума на микрофон испытуемого оборудования; - измеряют на выходе испытательной системы уровень звукового сигнала испытуемого оборудования, наведенного в результате воздействия помех при передаче по линии «вверх» по каналу звукового сигнала испытуемого оборудования. ПФ - полосовой фильтр; Fц - центральная
частота полосы пропускания фильтра; Δf - полоса

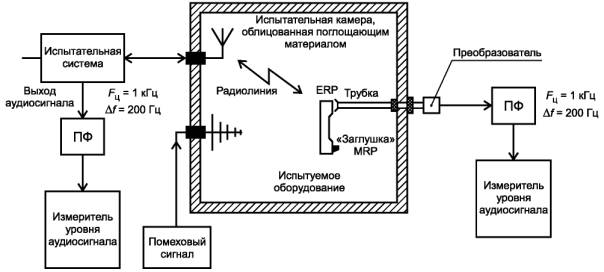

пропускания фильтра; Примечание - В случае подвижного оборудования опорной точкой уха (ERP) может быть громкоговоритель, опорной точкой рта (MRP) - микрофон. Рисунок 2 - Схема испытаний при наводке звукового сигнала 5.6.2 Оценка тракта звукового сигнала методом оценки искажения звукового сигнала Данным методом испытывают лишь оборудование, предназначенное для передачи речевых сигналов. Тракты звукового сигнала должны функционировать. Для создания линии связи применяют соответствующую испытательную систему (см. 3.6). Параметры полезных радиочастотных сигналов, подаваемых на испытуемое оборудование, должны быть установлены по согласованию между испытательной лабораторией и изготовителем в соответствии с 4.5. Испытания радиооборудования проводят в следующем порядке: - устанавливают максимальную мощность радиопередатчика; - устанавливают линию связи между испытуемым оборудованием и испытательной системой. В испытательной системе сигнал при передаче по линии «вверх», принимаемый от испытуемого оборудования, возвращается по петле кольцевой проверки на испытуемое оборудование в качестве сигнала, передаваемого «вниз». Петля проверки в испытательной системе должна сохранять возвращаемый сигнал в цифровом формате или так, чтобы он оставался неизменным; - сигнал частотой 1020 Гц, уровень которого находится в пределах динамического диапазона звуковой схемы микрофона, подают в опорную точку рта; - звуковой сигнал после петли проверки в испытательной системе получают в опорной точке уха с помощью преобразователя. Сигнал преобразователя посредством неметаллической акустической трубки передают на анализатор искажений звукового сигнала, находящийся вне помещения для испытаний. При этом необходимо принять меры для исключения воздействия внешнего акустического шума на микрофон испытуемого оборудования и преобразователь, подключаемый к акустической трубке. 6 Критерии качества функционирования при испытаниях на помехоустойчивостьИспытуемое оборудование должно соответствовать минимальным критериям качества функционирования, установленным в 6.1 - 6.4. Для оценки основных (первичных) функций оборудования во время испытания и после него в качестве критериев качества функционирования используют установление линии связи в начале испытания, ее поддержание при воздействии помех и оценку восстановленного сигнала. Портативное оборудование с питанием от бортовой сети транспортного средства должно соответствовать требованиям, установленным в ГОСТ Р 52459.1 для подвижных технических средств радиосвязи и вспомогательного оборудования. Портативное или подвижное оборудование с питанием от сети переменного тока должно соответствовать требованиям, установленным в ГОСТ Р 52459.1 для стационарных технических средств радиосвязи и вспомогательного оборудования. При этом проводят только те испытания, которые применимы к входным/выходным портам оборудования, и применяют критерии качества функционирования для исходного класса оборудования. Если испытуемое оборудование относится к категории специализированного и указанные ниже критерии качества функционирования не могут быть использованы, изготовитель должен указать требования к минимальному уровню качества функционирования оборудования или допустимому ухудшению качества функционирования. Данные требования изготовителя включают в протокол испытаний и в техническую документацию и эксплуатационные документы на оборудование. Указанные изготовителем критерии качества функционирования должны обеспечивать такую же степень защиты при испытаниях на помехоустойчивость, как и степень защиты, обеспечиваемую указанными ниже критериями качества функционирования. 6.1 Критерии качества функционирования при воздействии непрерывных помех на радиопередатчикиИспытуемое оборудование, предназначенное для передачи речевых сигналов, должно соответствовать критериям, предъявляемым к испытаниям со звуковым сигналом, в соответствии с 6.1.1. Испытуемое оборудование, не относящееся к оборудованию, предназначенному для передачи речевых сигналов, должно соответствовать критериям качества функционирования, установленным в 6.1.2. По завершении испытания испытуемое оборудование должно функционировать в соответствии с назначением без прекращения выполнения функций управления пользователем или потери хранимых данных. Во время воздействия помех должна поддерживаться линия связи. Если испытуемое оборудование является только радиопередатчиком, то испытания повторяют, когда испытуемое оборудование находится в режиме ожидания, чтобы гарантировать отсутствие несанкционированной радиопередачи. 6.1.1 Критерии при испытании оборудования, предназначенного для передачи речевых сигналов В зависимости от выбранного метода оценки качества функционирования при передаче звуковых сигналов испытуемое оборудование должно соответствовать требованиям к наводке помехового сигнала в линии звукового сигнала (см. 6.1.1.1) или требованиям к искажению звукового сигнала (см. 6.1.1.2). 6.1.1.1 Критерий при наводке помехового сигнала Порядок оценки тракта звукового сигнала методом наводки звукового сигнала - по 5.6.1 Во время испытаний на помехоустойчивость измеряемые значения выходного звукового сигнала при передаче по линии «вверх» и линии «вниз» должны быть, по крайней мере, на 35 дБ ниже предварительно зарегистрированного опорного уровня при измерении звукового сигнала на выходе полосового фильтра полосой 200 Гц и центральной частотой 1 кГц. Примечание - При высоком уровне внешнего акустического шума допускается уменьшение ширины полосы пропускания фильтра до минимального значения 40 Гц. Требования к тракту звукового сигнала. Во время испытания тракт звукового сигнала должен функционировать в соответствии с назначением и не должен случайно «смолкать» из-за воздействия электромагнитных помех. Испытание по проверке функционирования речевого канала можно проводить как отдельное испытание либо как составную часть испытания на воздействие помехового сигнала путем проведения в каждой испытательной точке дополнительных измерений характеристик передачи звукового сигнала. Испытательная лаборатория должна проводить оценку точности применяемого метода. 6.1.1.2 Критерий при искажении звукового сигнала Порядок оценки тракта звукового сигнала методом оценки искажения звукового сигнала - по 5.6.2. Искажения звукового сигнала, измеренные при воздействии помех во время каждого отдельного испытания, входящего в последовательность испытаний, не должны превышать 15 % при измерениях на выходе полосового фильтра первого порядка с полосой пропускания на уровне 3 дБ от 300 Гц до 3 кГц, применяемого после детектора, без использования псофометрического весового фильтра. 6.1.2 Критерии качества функционирования при испытании неречевого оборудования Для оборудования, не предназначенного для передачи речевых сигналов, применяют следующие критерии качества функционирования при испытаниях на помехоустойчивость: - коэффициент ошибок на бит BER передаваемого сигнала не должен превышать 10-2 при модуляции испытательным сигналом ТСН7.2 для неречевого оборудования V + D или DMO во время последовательности испытаний или - коэффициент ошибок на сообщение MER не должен превышать 20 % при модуляции испытательным сигналом SCH/F для неречевого оборудования V + D и испытательным сигналом NBCH - для оборудования PDO, т.е. 80 % передаваемых сообщений должны быть приняты правильно. 6.2 Критерии качества функционирования при воздействии помех переходного характера на радиопередатчикиПосле завершения каждого отдельного испытания испытуемое оборудование должно работать без заметного пользователю ухудшения функционирования линии связи. После завершения всей серии испытаний испытуемое оборудование должно функционировать в соответствии с назначением при выполнении функций управления пользователем и отсутствии потери хранимых данных; при этом должна поддерживаться линия связи. Если испытуемое оборудование является только радиопередатчиком, то испытания необходимо повторить в режиме ожидания оборудования, чтобы гарантировать отсутствие несанкционированной радиопередачи. 6.3 Критерии качества функционирования при воздействии непрерывных помех на радиоприемникиИспытуемое оборудование, предназначенное для передачи речевых сигналов, должно соответствовать критериям, предъявляемым к испытаниям со звуковыми сигналами в соответствии с 6.3.1. Испытуемое оборудование, не относящееся к «звуковому», должно соответствовать критериям качества функционирования, указанным в 6.3.2. После завершения всей серии испытаний испытуемое оборудование должно функционировать в соответствии с назначением при выполнении функций управления пользователем и отсутствии потери хранимых данных; при этом должна поддерживаться линия связи. Если испытуемое оборудование является только радиопередатчиком, то испытания необходимо повторить в режиме молчания оборудования, чтобы гарантировать отсутствие несанкционированной радиопередачи. 6.3.1 Критерии при испытании оборудования, предназначенного для передачи речевых сигналов Критерий при наводке помехового сигнала. Порядок оценки тракта звукового сигнала методом наводки звукового сигнала - по 5.6.1. Во время испытаний на помехоустойчивость измеряемые значения выходного звукового сигнала при передаче по линии «вверх» и линии «вниз» должны быть, по крайней мере, на 35 дБ ниже предварительно зарегистрированного опорного уровня при измерении звукового сигнала на выходе полосового фильтра полосой 200 Гц и центральной частотой 1 кГц. Примечание - При высоком уровне внешнего акустического шума допускается уменьшение ширины полосы пропускания фильтра до минимального значения 40 Гц. Требования к тракту звукового сигнала. Во время испытания тракт звукового сигнала должен функционировать в соответствии с назначением и не должен случайно «смолкать» из-за воздействия электромагнитных помех. Испытание по проверке функционирования речевого канала можно проводить как отдельное испытание либо как составную часть испытания на воздействие помехового сигнала путем проведения в каждой испытательной точке дополнительных измерений характеристик передачи звукового сигнала. Испытательная лаборатория должна проводить оценку точности применяемого метода. 6.3.2 Критерии качества при испытании неречевого оборудования Для оборудования, не предназначенного для передачи речевых сигналов, применяют следующие критерии качества функционирования при испытаниях на помехоустойчивость: - коэффициент ошибок на бит BER передаваемого сигнала не должен превышать 10-2 при модуляции испытательным сигналом ТСН7.2 для неречевого оборудования V + D или DMO во время последовательности испытаний или - коэффициент ошибок на сообщение MER не должен превышать 20 % при модуляции испытательным сигналом SCH/F для неречевого оборудования V + D и испытательным сигналом NBCH - для оборудования PDO, т.е. 80 % передаваемых сообщений должны приниматься правильно. 6.4 Критерии качества функционирования при воздействии помех переходного характера на радиоприемникиПосле завершения каждого отдельного испытания испытуемое оборудование должно работать без заметного пользователю ухудшения функционирования линии связи. После завершения всей серии испытаний испытуемое оборудование должно функционировать в соответствии с назначением при выполнении функций управления пользователем и отсутствии потери хранимых данных; при этом должна поддерживаться линия связи. Если испытуемое оборудование является только радиопередатчиком, то испытания необходимо повторить в режиме ожидания, чтобы гарантировать отсутствие несанкционированной радиопередачи. 7 Применимость требований ЭМС7.1 Электромагнитные помехи7.1.1 Общие положения Применимость норм электромагнитных помех для соответствующих портов радиооборудования и/или связанного с ним вспомогательного оборудования установлена в ГОСТ Р 52459.1, таблица 1. 7.1.2 Частные требования К радиооборудованию, на которое распространяются требования настоящего стандарта, частные требования, относящиеся к нормам электромагнитных помех и методам испытаний, не применяют. 7.2 Помехоустойчивость7.2.1 Общие положения Применимость испытаний на помехоустойчивость для соответствующих портов радиооборудования и/или связанного с ним вспомогательного оборудования - в соответствии с ГОСТ Р 52459.1, таблица 2. 7.2.2 Частные требования Частные требования, относящиеся к методам испытаний на помехоустойчивость и критериям качества функционирования, используемым в ГОСТ Р 52459.1, раздел 9, приведены в таблице 2. Таблица 2 - Частные требования при испытаниях на помехоустойчивость оборудования наземной системы транкинговой радиосвязи, дополнительно к условиям в ГОСТ Р 52459.1, раздел 9
