Открытое акционерное общество

Проектно-конструкторский и технологический
институт промышленного строительства
ОАО ПКТИпромстрой

Описание: ZB

СТРОИТЕЛЬНЫЕ МАЧТОВЫЕ
ПОДЪЕМНИКИ И ПЛАТФОРМЫ

КАТАЛОГ-СПРАВОЧНИК

ЧАСТЬ 2

ПОДЪЕМНИКИ И ПЛАТФОРМЫ
ЗАРУБЕЖНОГО ПРОИЗВОДСТВА

2006

Каталог содержит общие виды подъемников с основными габаритными и конструктивными размерами, вариантами исполнений (кабина, монорельс, платформа), технические характеристики, схемы расположения подъемников относительно зданий с необходимыми привязочными размерами, площадки для установки подъемника, расположение настенных опор для зданий различных типов, общие виды креплений подъемников со схемами их установки, краткое описание конструкций подъемников и общие требования к установке и эксплуатации грузовых и грузопассажирских мачтовых строительных подъемников и платформ зарубежного производства.

Каталог предназначен для инженерно-технических работников, занимающихся разработкой проектов производства работ, а также специалистов строительных организаций, занятых эксплуатацией грузовых и грузопассажирских мачтовых подъемников и платформ зарубежного производства.

Каталог составлен специалистами Лаборатории совершенствования организации и технологии строительства (отдел 41) ОАО ПКТИпромстрой в составе:

Савина О.А. - ведущий инженер;

Черных В.В. - главный технолог отдела;

Бычковский Б.И. - главный технолог института - начальник отдела.

СОДЕРЖАНИЕ

Устройство и общие требования к установке и  эксплуатации грузопассажриских строительных подъемников. 4

Грузопассажирские строительные подъемники alimak. 6

Грузопассажирские подъемники alimak ch.. 6

Alimak ch /30-32 dol.. 7

Alimak ch /28-32 dol.. 9

Грузопассажирские подъемники alimak scando. 10

Alimak scando 10/32 td, 20/32 td.. 11

Alimak scando рм 1050. 12

Alimak scando рм 1150. 13

Alimak scando м 1200. 14

Мачтовый грузопассажирский подъемник «гнезно-1000р». 15

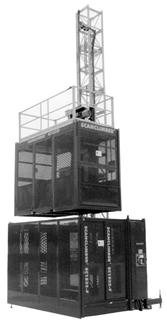

Грузопассажирские строительные подъемники scanclimber sc1532 и sc2032f. 18

Мачтовые грузопассажирские платформы scanclimber 23

Дополнительное оборудование для строительных платформ scanclimber 24

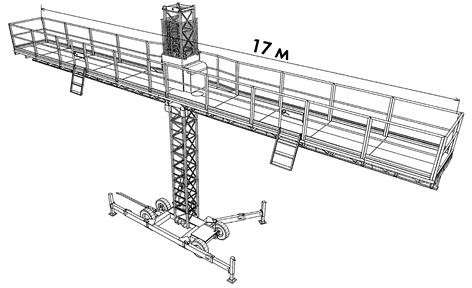

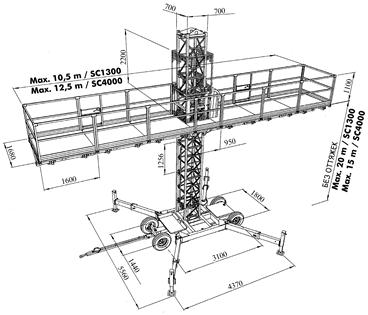

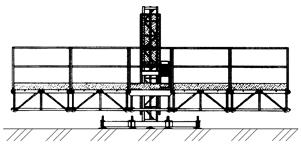

Одномачтовые строительные платформы scanclimber sc1300 и sc4000. 25

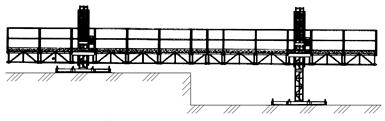

Двухмачтовые строительные платформы scanclimber sc1300 и sc4000. 26

Строительные платформы scanclimber sc5000. 28

Строительные платформы scanclimber sc1000. 28

Мачтовое подъемное оборудование фирмы «maber». 31

Грузовой подъемник мв 1500/150. 31

Пассажирский подъемник мв а 1400/150. 33

Грузопассажирский подъемник мв с 2000/150. 35

Грузовой подъемник мв 500/120-м... 36

Грузовой подъемник мв 800/150. 37

Пассажирский подъемник мв а 500/140. 38

Грузовой подъемник мв а 800/150. 39

Грузопассажирский подъемник мв с 500/120. 40

Грузопассажирский подъемник с 1000/150. 41

Одномачтовая рабочая платформа мв р 01/150. 41

Двухмачтовая рабочая платформа мв р 02/150. 43

Грузовой подъемник мв s 01-02/120. 44

Подъемники строительные грузопассажирские zenith asi 15/36. 45

Подъемники строительные грузопассажирские hek plm... 49



УСТРОЙСТВО И ОБЩИЕ ТРЕБОВАНИЯ К УСТАНОВКЕ И
ЭКСПЛУАТАЦИИ ГРУЗОПАССАЖРИСКИХ СТРОИТЕЛЬНЫХ ПОДЪЕМНИКОВ

Подъемники, приобретаемые за рубежом, должны соответствовать требованиям ПБ 10-518-02 «Правила устройства и безопасной эксплуатации строительных подъемников» Госгортехнадзора России и иметь сертификат соответствия установленного образца в соответствии с Перечнем технических устройств, применяемых на опасных производственных объектах и подлежащих сертификации (Постановление Правительства Российской Федерации от 11.08.1998 № 928 «О перечне технических устройств, применяемых на опасных производственных объектах и подлежащих сертификации»).

Вместе с поставляемыми подъемниками должна быть приложена эксплуатационная документация, выполненная на русском языке.

Строительные грузопассажирские подъемники предназначены для вертикального подъема людей и материалов в процессе строительства зданий и сооружений при выполнении строительно-монтажных и отделочных работ. Высота подъема, в зависимости от марки подъемника, достигает 150 м.

Основными узлами подъемников являются: мачта, кабина, машинное отделение, механизм подъема, кронштейны крепления.

Мачты грузопассажирских подъемников изготавливаются из труб и сортового проката. Мачты из труб более сложны в изготовлении, однако они обладают большей жесткостью и имеют меньшее аэродинамическое сопротивление ветру. Мачта подъемника может быть выполнена из уголков (направляющих) и труб (раскосы), а горизонтальные связи (поперечины) - из швеллеров и уголков. Мачту каждого подъемника собирают из рядовых и верхней секций.

На грузопассажирских подъемниках грузонесущим органом является кабина.

По конструкции механизмы подъема грузопассажирских подъемников бывают канатные и реечные. Для канатного механизма подъема применяют барабанные лебедки с канатоведущими шкивами. Реечный механизм подъема состоит из электродвигателя, редуктора, ведущей шестерни, входящей в зацепление с рейкой, установленной по всей длине мачты.

Настенные опоры устанавливают с определенным шагом в соответствии с требованиями «Инструкции по монтажу» и «Руководства по эксплуатации подъемника». Возможность крепления подъемника к зданию должна быть подтверждена проектной организацией. Для раскрепления консольных участков мачты, возвышающихся над крышей, устанавливают жесткие подкосы либо гибкие растяжки из стального каната.

Для приема груза, безопасного выхода и посадки в кабину людей на крыше здания устанавливают инвентарные площадки с ограждением. С обеих сторон подъемника должны находиться предупредительные надписи: «ОПАСНАЯ ЗОНА», «ПРЕБЫВАНИЕ В ОПАСНОЙ ЗОНЕ ЗАПРЕЩАЕТСЯ». На вертикальных стенах ограждения подъемника должны быть вывешены таблички: «Грузоподъемность не более ... кг или ... чел.», «Перевозка длинномерных грузов строго воспрещена». Внутри кабины вывешиваются данные о грузоподъемности и о количестве перевозимых людей. Кассеты управления должны иметь четкое обозначение кнопок.

Эксплуатация установленного подъемника разрешается после его полного технического освидетельствования представителем технического надзора и получения разрешения на его эксплуатацию.

При регистрации подъемников, изготовленных за рубежом, представляется экспертное заключение и сертификат о соответствии подъемника требованиям ПБ 10-518-02 и нормативных документов.

К управлению подъемником и его обслуживанию допускаются машинисты и электромеханики не моложе 18 лет, прошедшие медицинское освидетельствование и признанные годными, обученные по специальной программе и аттестованные квалификационной комиссией учебного заведения согласно ПБ 10-518-02 «Правила устройства и безопасной эксплуатации строительных подъемников» Госгортехнадзора России. Работа на подъемнике разрешается при наличии записи в вахтенном журнале, сделанной лицом, ответственным за техническое состояние подъемника при периодических осмотрах. Подъемник должен подвергаться ежесменному осмотру с занесением результатов осмотра в «Вахтенный журнал машиниста подъемника».

Запрещается эксплуатация подъемника:

–                      технически неисправного;

–                      с превышением его максимальной грузоподъемности;

–                      незаземленного или при других неисправно действующих устройствах, защищающих от поражения током;

–                      во время грозы, при скорости ветра силой, превышающей 18 м/с;

–                      при обледеневших направляющих.

При транспортировке грузов необходимо нагружать всю платформу кабины равномерно.

При температуре ниже 0 °С необходимо соблюдать особую осторожность при эксплуатации подъемника.

После окончания работ необходимо опустить кабину в нижнее положение, выключить главный выключатель, произвести общий техосмотр подъемника, как при его ежедневном осмотре. Вписать в «Вахтенный журнал» соответствующие замечания и наблюдения.

Монтаж подъемника разрешается только при наличии проекта производства работ на его установку на конкретном объекте, разработанного специализированной проектно-технологической организацией.

Монтаж, эксплуатация и демонтаж подъемников производится в соответствии с требованиями заводов-изготовителей согласно «Инструкции по монтажу», «Руководства по эксплуатации» и ПБ 10-518-02 «Правила устройства и безопасной эксплуатации строительных подъемников» Госгортехнадзора России, а также «Рекомендаций по установке и безопасной эксплуатации грузоподъемных кранов, строительных подъемников, грузоподъемных кранов-манипуляторов и подъемников (вышек) при разработке проектов организации строительства и проектов производства работ», ОАО ПКТИпромстрой, М., 2004 г.

ГРУЗОПАССАЖИРСКИЕ СТРОИТЕЛЬНЫЕ ПОДЪЕМНИКИ ALIMAK

Подъемники строительные грузопассажирские серии Alimak предназначены для вертикального перемещения людей, строительных материалов и изделий во время выполнения строительно-монтажных и отделочных работ при строительстве зданий и сооружений.

Стандартные подъемники имеют грузоподъемность от 400 до 3200 кг на кабину разных размеров длиной до 4 м при высоте подъема 250 м и выше. С помощью системы частотного регулирования, которой могут быть оснащены подъемники по желанию заказчика, могут достигать скорости подъема порядка 100 м/мин. Модульная конструкция обеспечивает взаимозаменяемость узлов и высокую гибкость в действии.

Одномачтовый подъемник Scando можно легко превратить в двухкабинную систему простым добавлением кабины, ограждения и второй зубчатой рейки. Грузоподъемность при этом удваивается при минимальных затратах времени. Точно так же двухкабинную схему можно расчленить на два однокабинных подъемника: добавить вторую мачту, настенные опоры и небольшое число принадлежностей.

Дополнительно к торцевым дверям крупные кабины могут быть оборудованы широкими входными воротами на длинной стороне для загрузки и выгрузки грузов на поддонах вилочным погрузчиком. Пространная кабина позволяет перевозить длинные и громоздкие материалы.

Монтаж подъемника производиться путем поднятия на крышу кабины оцинкованных секций мачты длиной 1,5 м монтажным краном, что позволяет монтировать каждый подъемник исключительно с помощью собственных механизмов и устраняет необходимость в подвижных кранах.

Подъемники управляются нажимными кнопками из кабины и с площадок. Приводной блок, рассчитанный на повседневную работу при высоких нагрузках, размещен на крыше кабины и легко доступен для технического обслуживания и ремонта.

Имеется широкий выбор настенных опор и дверей/ворот площадок, удовлетворяющих разным условиям стройплощадок и местным нормам.

Подъемники оснащены прибором безопасности Alimak¢a, срабатывающим при превышении подъемником номинальной скорости. Кабина при этом плавно останавливается, а питание приводных электродвигателей отключается.

Изготовитель -   Alimak, PO Box 720, Skelleftee, Sweden.

Tel: +46 910 87000. Fax: +46 910 56690

E-mail: info@alimak.se

www.alimak.com

ГРУЗОПАССАЖИРСКИЕ ПОДЪЕМНИКИ ALIMAK CH

В модульных грузопассажирских подъемниках Alimak ch использована новая легковесная мачта. Грузоподъемность 1000-2000 кг на кабину. Одно- и двухкабинные схемы. Компактная конструкция с отличными ходовыми качествами.

ALIMAK CH /30-32 DOL

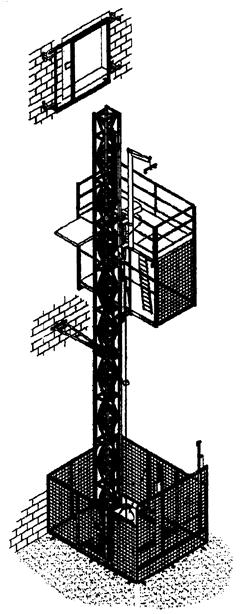

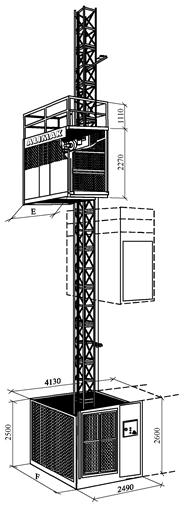

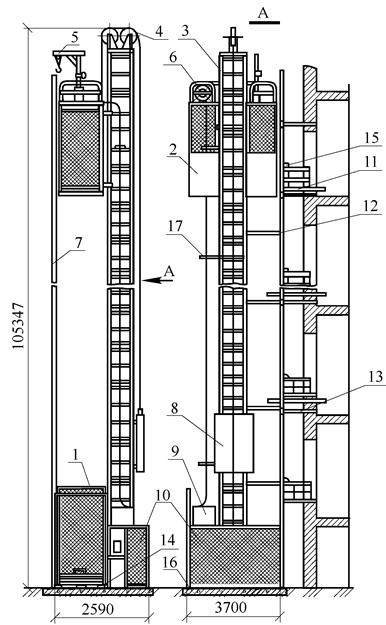

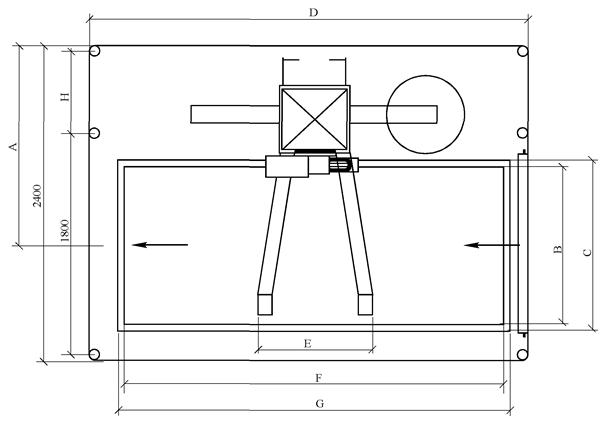

Общий вид подъемника Alimak CH /30-32 DOL

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ГРУЗОПАССАЖИРСКИХ ПОДЪЕМНИКОВ ALIMAK CH /30-32 DOL

Крупная клеть с обычными воротами

11/30

14/30

20/301)

Крупная клеть со свободным грузовым уклоном

8/30

14/30

18/301)

Пространная клеть с обычными воротами

9/32

14/32

19/321)

Пространная клеть со свободным грузовым уклоном

7/32

13/32

18/321)

Показатели

Ед. изм.

Грузоподъемность

кг

700

900

800

1100

1300

1400

1800

1900

2000

Максимальная высота подъема

м

120

120

120

120

120

120

60

60

60

Скорость при 50 Гц/60 Гц

м/мин

30

30

30

30

38

38

38

38

38

Монтажный кран, грузоподъемность

кг

90

90

90

90

90

90

90

90

90

Ловитель

тип

GF

GF

GF

GF

GF

GF

GF

GF

GF

Размеры клети:

внутренняя ширина

м

1,4

1,4

1,4

1,4

1,4

1,4

1,4

1,4

1,4

СН./30 внутренняя длина

м

-

-

3,0

3,0

-

3,0

3,0

-

3,0

СН./32 внутренняя длина

м

3,2

3,2

-

-

3,2

3,2

3,2

3,2

3,2

наружная длина (Е)

м

Добавить 0,12 м к внутренней длине

внутренняя высота

м

2,13

2,13

2,13

2,13

2,13

2,13

2,13

2,13

2,13

дверной проем, ширина´высота

м

1,2´2,0

Питание:

номинальное напряжение

380 - 480 В, 50 или 60 Гц, 3-фазный ток

при 380 В и 50 Гц:

сетевой предохранитель

А

35

35

35

35

63

63

63

63

63

мощность одного электродвигателя

кВт

11

11

11

11

мощность двух электродвигателей

кВт

2´7,5

2´7,5

2´7,5

2´7,5

2´7,5

пусковой ток

А

145

145

145

145

205

205

205

205

205

потребляемая мощность

кВА

15

15,5

17

17

26

26

30

30

30

Масса:

базовый узел

кг

2)

2)

2)

2300

2)

2500

2)

2)

2500

секция мачты:

с одной зубчатой рейкой

68

68

68

68

68

68

68

68

68

с двумя зубчатыми рейками

85

85

85

85

85

85

85

85

85

Длина секции мачты

мм

1508

1508

1508

1508

1508

1508

1508

1508

1508

Размеры в транспортном положении

длина (F)

м

Добавить 0,38 м к наружной длине (Е)

ширина

м

2,49

2,49

2,49

2,49

2,49

2,49

2,49

2,49

2,49

максимальная высота

м

3,10

3,10

3.10

3,10

3,10

3,10

3,10

3,10

3,10

1) Кабины с раздвижными дверями на роликах

2) Масса исполнения для базовых моделей 11/30, 14/30 и 29/30 включает обычный вход и выходные ворота. Добавлять 32 кг на каждую 0,1 м часть вытянутой клети и добавить 140 или 110 кг в случае клети со свободным грузовым уклоном.

ALIMAK CH /28-32 DOL

Общий вид подъемника alimak CH /28-32 DOL

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ГРУЗОПАССАЖИРСКИХ ПОДЪЕМНИКОВ ALIMAK CH /28-32 DOL

Исполнение

ALIMAK CH

9/281)

14/281)

20/281)

ALIMAK CH

9/30

14/30

20/30

ALIMAK CH

8/322)

14/322)

18/322)

Показатели

Ед. изм.

Грузоподъемность

кг

800

900

1400

1800

2000

Скорость при 50 Гц/60 Гц

м/мин

31

31

38

38

38

Максимальная высота подъема

м

120

120

120

120

120

Монтажный кран, грузоподъемность

кг

90

90

90

90

90

Ловитель

тип

GF

GF

GF

GF

GF

Размеры клети:

Внутренняя ширина

м

1,4

1,4

1,4

1,4

1,4

СН../28 внутренняя длина

м

-

2,8

2,8

-

2,8

СН../30 внутренняя длина

м

-

3,0

3,0

-

3,0

СН../32 внутренняя длина

м

3,2

-

3,2

3,2

-

Наружная длина (Е)

м

Добавить 0,12 к внутренней длине

Внутренняя высота

м

2,13

2,13

2,13

2,13

2,13

Дверной проем, ширина´высота

м

1,4´2,0

Питание:

номинальное напряжение

380-480 В, 50 или 60 Гц, 3-фазный ток

при 380 В и 50 Гц:

сетевой предохранитель

А

35

35

63

63

63

количество электродвигателей´мощность

кВт

1´11

1´11

2´7,5

2´7,5

2´7,5

пусковой ток

А

145

145

210

210

210

потребляемая мощность

кВА

14

14

22

22

26

Масса:

базовый узел

кг

23003)

23003)

25003)

25003)

25003)

секция мачты:

с одной зубчатой рейкой

кг

68

68

68

68

68

с двумя зубчатыми рейками

кг

85

85

85

85

85

Длина секции мачты

мм

1508

1508

1508

1508

1508

Размеры в транспортном положении:

длина (F)

м

Добавить 0,38 м к наружной длине (Е)

ширина

м

2,49

2,49

2,49

2,49

2,49

максимальная высота

м

3,10

3,10

3,10

3,10

3,10

ГРУЗОПАССАЖИРСКИЕ ПОДЪЕМНИКИ ALIMAK SCANDO

Строительные грузопассажирские подъемники ALIMAK SCANDO являются наиболее популярными и широко применяемыми в мире. Они удовлетворяют почти всем требованиям в отношении грузоподъемности и скорости.

ALIMAK SCANDO 10/32 TD, 20/32 TD

Описание: Alimak_CH28_

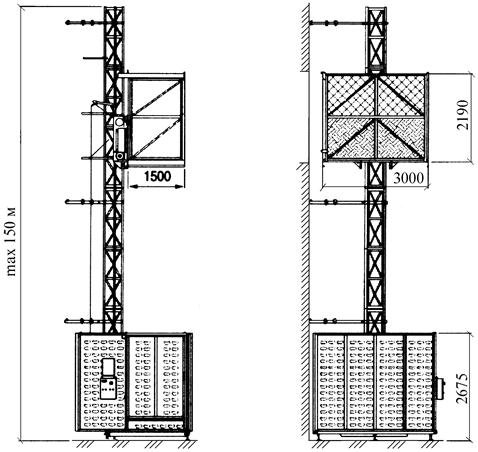

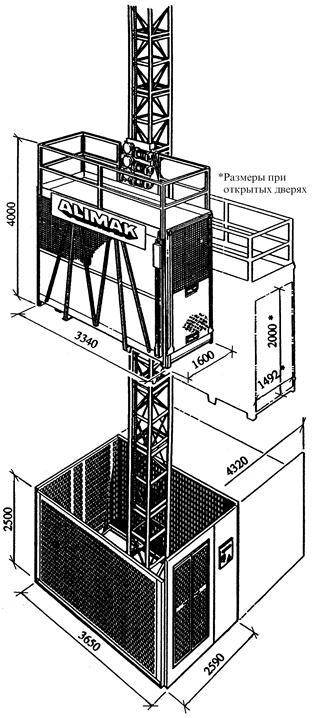

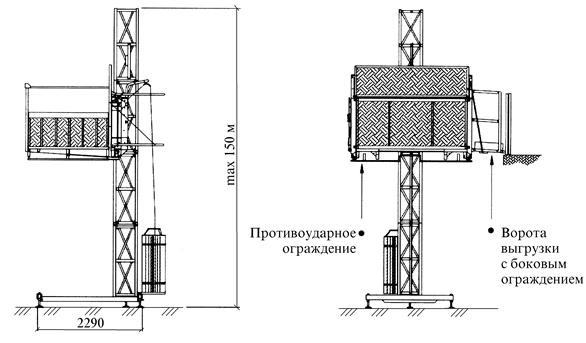

Общий вид подъемника Alimak Scando 10/32 TD, 20/32 TD

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ГРУЗОПАССАЖИРСКИХ ПОДЪЕМНИКОВ ALIMAK SCANDO 10/32 TD, 20/32 TD

Показатели

Ед. изм.

SCANDO

10/32 TD

20/32 TD

Грузоподъемность

кг

1000

2000

Монтажный груз

кг

1000

2000

Скорость при 50 Гц/60 Гц

м/мин

40

40

Максимальная высота подъема

м

150

150

Монтажный кран, грузоподъемность

кг

250

250

Ловитель

тип

GF

GFD

Размеры клети:

- внутренняя ширина

м

1,5

1,5

- внутренняя длина

м

3,2

3,2

- внутренняя высота минимальная

м

2,55

2,55

- дверной проем, ширина´высота

м

1,49´2,0

1,49´2,0

Питание:

номинальное напряжение

380 - 660В, 50 или 60 Гц, 3-фазный ток

- при 380 В и 50 Гц:

- сетевой предохранитель

А

63

80

- номинальная мощность при непрерывной работе

кВт

2´7,5

3´7,5

- номинальная мощность при продолжительности работы 25 %

кВт

2´9,5

3´9,5

пусковой ток

А

200

300

потребляемая мощность

кВА

26

39

Масса:

- базовый узел

кг

2770

2970

- секция мачты:

- с одной зубчатой рейкой

кг

130

130

- с двумя зубчатыми рейками

кг

155

155

Длина секции мачты

мм

1508

1508

Изготовитель -   Alimak, PO Box 720, Skelleftee, Sweden.

Tel: +46 910 87000. Fax: +46 910 56690

E-mail: info@alimak.se

www.alimak.com

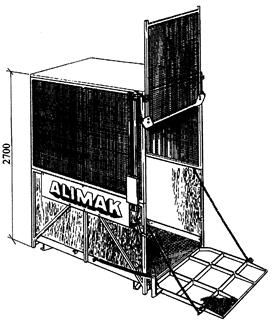

ALIMAK SCANDO РМ 1050

Описание: PM1050

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ГРУЗОПАССАЖИРСКИХ ПОДЪЕМНИКОВ ALIMAK SCANDO PM 1050

Показатели

Ед. изм.

Значение

Грузоподъемность

кг

1050

Монтажный груз

кг

1050

Скорость при 50 Гц/60 Гц

м/мин

28

Максимальная высота подъема

м

28

Монтажный кран, грузоподъемность

кг

150

Ловитель

тип

GF

Размеры клети:

внутренняя ширина´длина

м

1,3´2,0

внутренняя высота, минимальная

м

2,47

Питание:

номинальное напряжение при 380 В и 50 Гц:

380 - 690 В, 50 или 60 Гц, 3-фазный ток

сетевой предохранитель

А

35

номинальная мощность при непрерывной работе

кВт

7,5

номинальная мощность при продолжительности работы 25 %

кВт

9,5

пусковой ток

А

100

потребляемая мощность

кВА

13

Масса:

базовый узел

кг

1050

1508 мм длины секции мачты

кг

130

ALIMAK SCANDO РМ 1150

Описание: PM1150

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ГРУЗОПАССАЖИРСКИХ ПОДЪЕМНИКОВ ALIMAK SCANDO PM 1150

Показатели

Ед. изм.

Значение

Грузоподъемность

кг

1150

Монтажный груз

кг

1150

Скорость при 50 Гц/60 Гц

м/мин

28

Максимальная высота подъема

м

28

Монтажный кран, грузоподъемность

кг

150

Ловитель

тип

GF

Размеры клети:

внутренняя ширина´длина

м

1,3´2,0

внутренняя высота, минимальная

м

1,98

Питание:

номинальное напряжение при 380 В и 50 Гц:

380 - 690 В, 50 или 60 Гц, 3-фазный ток

сетевой предохранитель

А

35

номинальная мощность при непрерывной работе

кВт

7,5

номинальная мощность при продолжительности работы 25%

кВт

9,5

пусковой ток

А

100

потребляемая мощность

кВА

13

Масса:

базовый узел

кг

1050

1508 мм длины секции мачты

кг

130

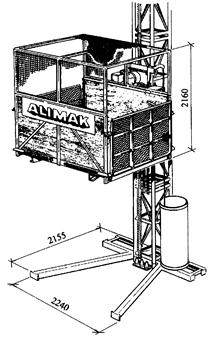

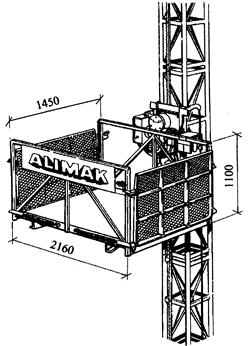

ALIMAK SCANDO М 1200

Описание: M1200

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ГРУЗОПАССАЖИРСКИХ ПОДЪЕМНИКОВ ALIMAK SCANDO M 1200

Показатели

Ед. изм.

Значение

Грузоподъемность

кг

1200

Монтажный груз

кг

1200

Скорость при 50 Гц/60 Гц

м/мин

28

Максимальная высота подъема

м

28

Монтажный кран, грузоподъемность

кг

150

Ловитель

тип

GF

Размеры клети:

внутренняя ширина´длина

м

1,3´2,0

внутренняя высота, минимальная

м

-

Питание:

номинальное напряжение при 380 В и 50 Гц:

380 - 690 В, 50 или 60 Гц, 3-фазный ток

сетевой предохранитель

А

35

номинальная мощность при непрерывной работе

кВт

7,5

номинальная мощность при продолжительности работы 25 %

кВт

9,5

пусковой ток

А

100

потребляемая мощность

кВА

13

Масса:

базовый узел

кг

1050

1508 мм длины секции мачты

кг

130

МАЧТОВЫЙ ГРУЗОПАССАЖИРСКИЙ ПОДЪЕМНИК «ГНЕЗНО-1000Р»

1 - опорная рама; 2 - кабина; 3 - секция; 4 - оголовок; 5 - кран-укосина; 6 - барабан канатный; 7 - стойка; 8 - противовес; 9 - бункер с кабелем; 10 - ограждение мачты; 11 - балка площадочная; 12 - кронштейн мачтовый; 13 - кронштейн настенный; 14 - буфер; 15 - остановочный барьер; 16 - плита фундаментная; 17 - вилка

Рисунок 1 - Общий вид подъемника «Гнезно-1000Р»

Мачтовый грузопассажирский подъемник «Гнезно-1000Р» предназначен для подъема людей и грузов при строительстве многоэтажных зданий и сооружений. Высота подъема кабины до 100 м.

Основными узлами подъемника являются: мачта, кабина, механизм подъема, кронштейн крепления.

Мачта подъемника изготавливается из труб, обладает повышенной жесткостью и меньшим аэродинамическим сопротивлением ветру в отличие от мачт, изготовленных из сортового проката. К раскосам и поперечинам передней грани прикреплена на винтах зубчатая рейка.

Механизм подъема - реечный, расположен в клети и закрыт капотом. Электродвигатель со встроенным коническим электромагнитным тормозом через эластичную муфту связан с ведомым валом червячного редуктора. Для уменьшения потребляемой мощности кабина подъемника соединена с движущимся на противоположной стороне мачты противовесом с помощью каната, проходящего через блоки, расположенные на головке мачты.

Каркас кабины служит кареткой, т.е. на нем непосредственно устанавливаются ходовые ролики, перемещающиеся по мачте.

В кабине подъемника двери сетчатые вертикально раздвижные (гильотинного типа), открываемые вручную. Для высадки пассажиров из кабины на этажах предусмотрены выносные инвентарные площадки с шахтными дверями. Для снижения динамических нагрузок на подъемнике колодки клиновых ловителей подпружинены, что способствует плавному нарастанию тормозного усилия.

Установка фундаментной плиты производится в соответствии с требованием «Инструкции по монтажу и эксплуатации подъемника».

Конструкции фундаментной плиты и крепления подъемника к зданию разрабатываются специализированной проектной организацией. Схема привязки подъемника разрабатывается в проектах производства работ.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование показателей

Значение

Грузоподъемность, кг

1000

Число пассажиров с машинистом, чел.

12

Число рядовых секций в мачте, шт.

68

Высота подъема кабины, м

100

Высота подъема кабины свободностоящего подъемника, м

11,5

Количество кронштейнов крепления, шт.

17

Высота незакрепленной верхней части мачты, м

2,9

Скорость подъема кабины, м/с

0,65

Габаритные размеры, мм

подъемник:

длина

3700

ширина

2590

высота

105347

рядовая секция мачты длина

1500

Внутренние размеры кабины, мм:

длина

3000

ширина

1300

высота

2700

Конструкция дверей

Вертикально-раздвижные

высота´ширина, мм

2060´1424

Мощность электродвигателя, кВт

9

Напряжение питания в цепи управления, В

220

Масса, кг:

подъемник

28000

рама

900

кабина

1200

противовес

1200

Температура окружающего воздуха, °С

-30...+40

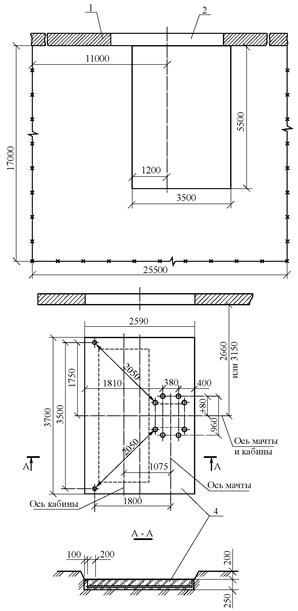

1 - стена здания; 2 - проем здания; 3 - спланированная площадка; 4 - опорная плита

Рисунок 2 - Разбивка площадки под опорную раму и установка опорной плиты

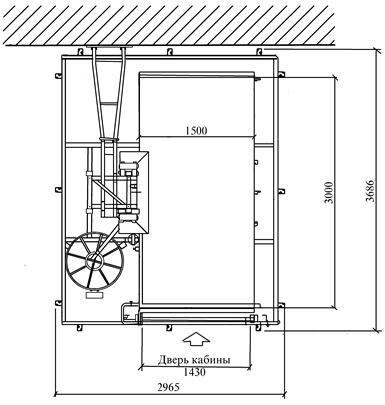

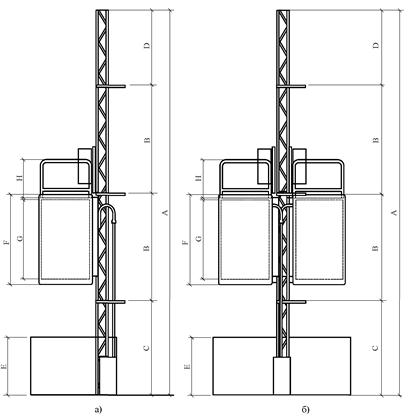

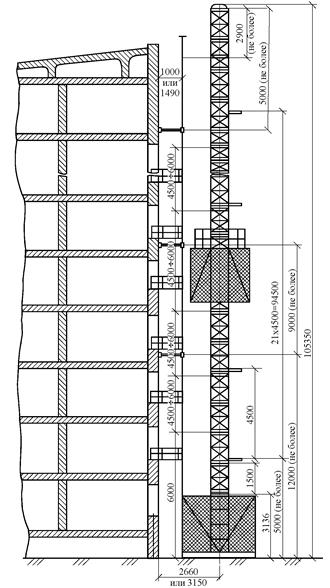

Рисунок 3 - Схема установки подъемника «Гнезно-1000Р»

Завод-изготовитель - предприятие «Зрэмб», Польская Республика

ГРУЗОПАССАЖИРСКИЕ СТРОИТЕЛЬНЫЕ ПОДЪЕМНИКИ SCANCLIMBER SC1532 и SC2032F

Подъемники строительные грузопассажирские серии SCANCLIMBER предназначены для вертикального перемещения людей, строительных материалов и изделий во время выполнения строительно-монтажных и отделочных работ при строительстве и ремонте зданий и сооружений.

Установка подъемников серии SCANCLIMBER не требует бетонного фундамента, а может быть осуществлена непосредственно на грунтовом основании.

При монтаже подъемников используются новые, более прочные горячеоцинкованные мачтовые секции и анкерное крепление модульного типа, расстояние между креплениями до 20 м при длине анкерных труб от 0,4 до 5,6 м.

Подъемники серии SCANCLIMBER легко загружать и разгружать, предусмотрена возможность полного использования всего объема загрузки 10 м3 или 11,6 м3.

Максимальная свободностоящая высота подъемников 15,5 м, высота верхнего крепления 25 м.

Приводное устройство расположено на крыше кабины.

Преобразователь частоты делает возможным равномерный и бесступенчатый старт/стоп кабины с низким пусковым током.

Потребность в электроэнергии составляет всего 63 ампера.

Предусмотрены следующие дополнительные устройства:

–                      компьютерная система управления спуском с датчиками импульсов;

–                      приводная система с регулировкой частоты;

–                      система диагностики неисправностей;

–                      распознаватель перегрузки;

–                      аутригеры для нижней станции.

Возможен вариант обоих подъемников с двумя кабинами.

Изготовитель:    OY SCANINTER NOKIA LTD

АО «Сканинтер Нокиа Лтд.»

Rantaperkiökatu 1 С 11

Fl-33900 TAMPERE, ФИНЛЯНДИЯ

Тел. +358 3 236 6300 Факс. +358 3 236 6333

www.scanclimber.com

Описание: SC1532_1

Описание: 1532_2932

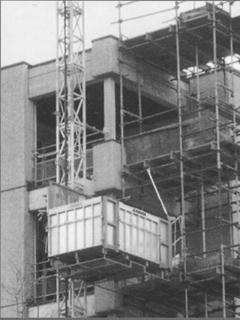

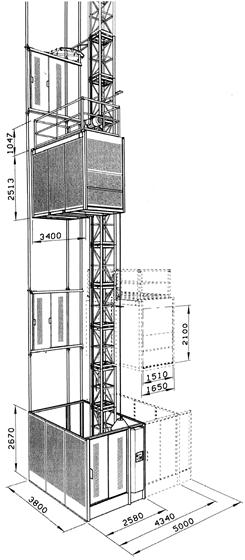

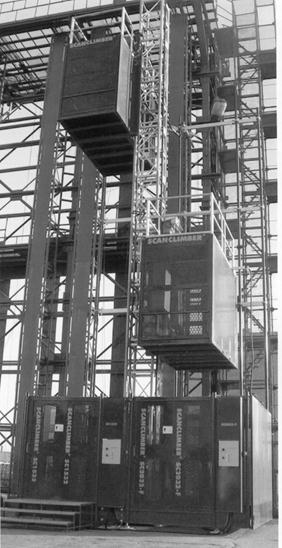

Общий вид подъемников SCANCLIMBER SC1532 / SC2032F

Описание: 1532_2

Описание: SCmachta

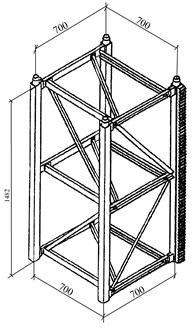

Горячеоцинкованная мачтовая секция

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ГРУЗОПАССАЖИРСКИХ ПОДЪЕМНИКОВ SCANCLIMBER SC1532 и SC2032F

Показатели

Ед. изм.

Подъемники

SC1532

SC2032F

Грузоподъемность

кг или

1500 или

2000 или

чел.

18

24

Скорость

м/мин.

36

Максимальная высота подъема, с анкеровкой мачты:

м

однокабинный

300

двухкабинный

220

Максимальная свободностоящая высота подъема:

м

однокабинный

15,5

двухкабинный

14,0

Расстояние между анкерами

м

Максимально 20, в зависимости от типа крепления

Свободностоящая высота мачты после верхнего крепления:

м

однокабинный

7,5

двухкабинный

3,0

Габариты кабины:

дверной проем:

ширина

мм

1510

1510

высота

мм

2100

2100

внутренние размеры кабины:

первый вариант

мм

1510´3200

1510´3200

второй вариант

мм

1510´3700

1510´3700

внутренняя высота кабины

мм

2100

2100

масса

кг

1550

1600

Габариты нижней станции:

длина

мм

3800

ширина

мм

2580

высота

мм

2670

масса

кг

1500

Подъемный механизм:

тип

Верхний привод

Верхний привод

двигатели

кВт

2´9,2

2´11

Электропитание:

напряжение

Трехфазное / 400 В/ 50 Гц

ток

63А / 5 п

Аварийный тормоз

тип

UC3.0А

Мачтовые секции:

длина мачтовой секции

мм

1508

масса мачтовой секции:

с одной зубчатой рейкой

кг

149

с двумя зубчатыми рейками

кг

173

Модуль зубчатой рейки

М = 8

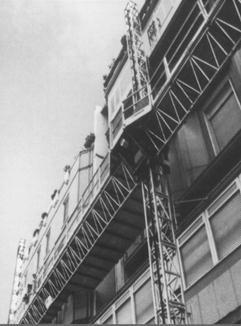

МАЧТОВЫЕ ГРУЗОПАССАЖИРСКИЕ ПЛАТФОРМЫ SCANCLIMBER

Мачтовые платформы SCANCLIMBER являются идеальным решением для выполнения работ по реконструкции, монтажу и кладке кирпичей на фасадах высоких зданий.

Описание: SC_OB

Мачтовые модульные платформы SCANCLIMBER могут иметь одну или двойную мачту. Мачта состоит из многих секций длиной 1250 мм, которые легко прикрепляются друг к другу при помощи болтов на требуемой высоте. Сама платформа собирается из модулей с помощью болтов. Платформа поднимается и опускается по вертикальной зубчатой рейке при помощи ведущего колеса, работающего через коробку передач с электромоторным приводом.

Платформа может быть свободностоящей до высоты 20 м. Максимальная высота платформы с креплением к стене при помощи анкеровки составляет 100 м. Высота больше 100 м является возможной при помощи спецмероприятий.

Шасси могут быть снабжены колесами или мачта может быть смонтирована также на т.н. минишасси для узких мест.

Мачтовые модульные платформы SCANCLIMBER обладают преимуществами:

–                      высокая грузоподъемность, при одномачтовой конструкции до 2000 кг, при двухмачтовой до 4200 кг;

–                      модульная система, взаимозаменяемые мачтовые секции, колесные шасси, минишасси, стенные анкеры, ограждения и т.п.;

–                      мачтовые секции, анкера и ограждения горячеоцинкованные;

–                      масса мачтовой секции - всего 82 кг;

–                      наружный размер мачтовых секций составляет 700´700 мм, обеспечивая хорошую устойчивость;

–                      ширина платформы - 1600 мм;

–                      длина платформы от 4,2 м (одномачтовая) до 31,1 м (двухмачтовая);

–                      телескопическое удлинение платформы;

–                      модули ограждения и двери снабжены встроенными плитками против толчков;

–                      в качестве дополнительного оборудования механизм передвижения шасси;

–                      надежное блокирующее устройство безопасности.

ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ ДЛЯ СТРОИТЕЛЬНЫХ ПЛАТФОРМ SCANCLIMBER

Описание: kran

Описание: Teleskop

Кран для сборки мачты

Телескопическое удлинение платформы

Описание: SC_CH_OB

Описание: minishassi

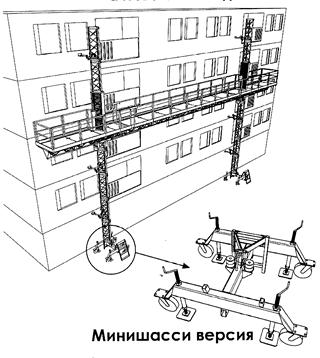

Минишасси

Описание: Shassi

Описание: Anker

Механизм передвижения шасси

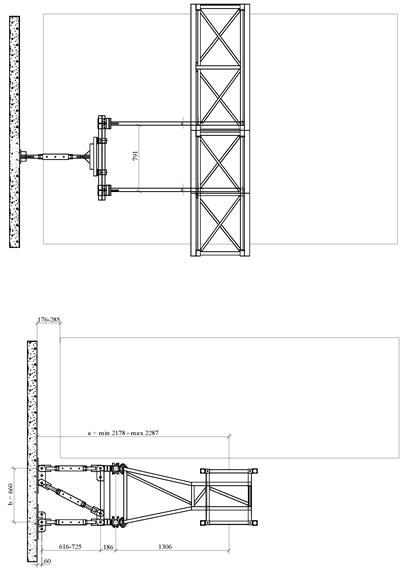

Стенная анкеровка

ТРАНСПОРТИРОВКА/ХРАНЕНИЕ

Описание: Transport

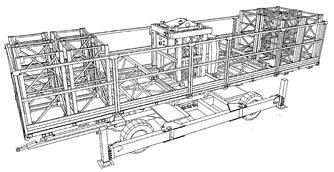

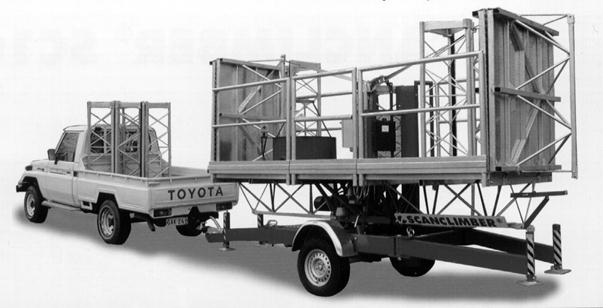

Платформа SCANCLIMBER в транспортном положении

Изготовитель:    OY SCANINTER NOKIA LTD

АО «Сканинтер Нокиа Лтд.»

Rantaperkiönkatu 1 С 11

FIN-33900 TAMPERE, ФИНЛЯНДИЯ

Тел. +358 3 236 6300 Факс. +358 3 236 6333

www.scanclimber.com

ОДНОМАЧТОВЫЕ СТРОИТЕЛЬНЫЕ ПЛАТФОРМЫ SCANCLIMBER SC1300 И SC4000

Описание: SC1300

Описание: 3_3

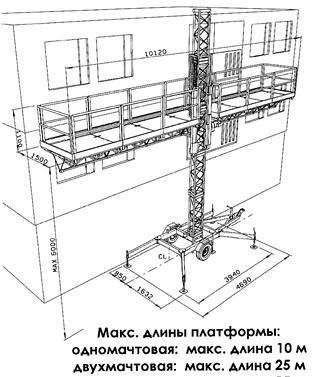

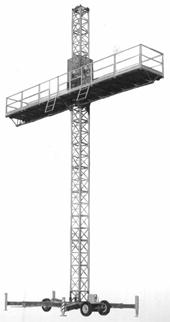

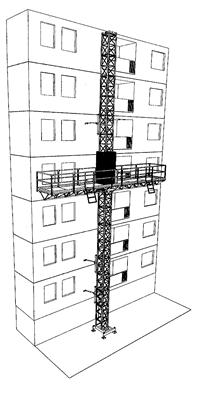

Общий вид одномачтовых строительных платформ SCANCLIMBER SC1300 и SC4000

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Показатели

Ед. изм.

SC1300 одномачтовая

SC4000 одномачтовая

Максимальная длина платформы/грузоподъемность

м/кг

4,2/1300

4,2/2000

7,4/1000

7,4/1700

10,5/700

10,5/1400

12,5/1200

Максимальная свободностоящая высота:

- с полностью выдвинутыми аутригерами

м

20,0

15,0

- с односторонним применением аутригеров

м

15,0

15,0

Максимальная высота с анкеровкой сверху

м

25,0

25,0

Максимальная высота с анкеровкой мачты

м

100,0

100,0

Расстояние между анкерами

м

12,5

12,5

Максимальная аутригерная нагрузка

кН

50,0

60,0

Транспортная масса

кг

3500

4000

Скорость подъема

м/мин

6,0

6,0

Горячеоцинкованные мачтовые секции, взаимозаменяемые во всех моделях

мм/кг

1256/82

1256/82

Электросистема:

- двигатели подъема

380 В/50 Гц/3,0 кВт 3-х фазный/16 А

2´380 В/50 Гц/ 2,2 кВт 3-х фазный/16 А

- двигатель передвижения

380 В/1,1 кВт

380 В/1,1 кВт

Устройства безопасности:

- механический тормоз безопасности

+

+

- аварийная остановка и концевые выключатели

+

+

- электромагнитный тормоз

+

+

- реле аварийного тока

+

+

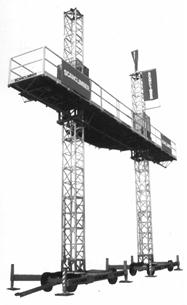

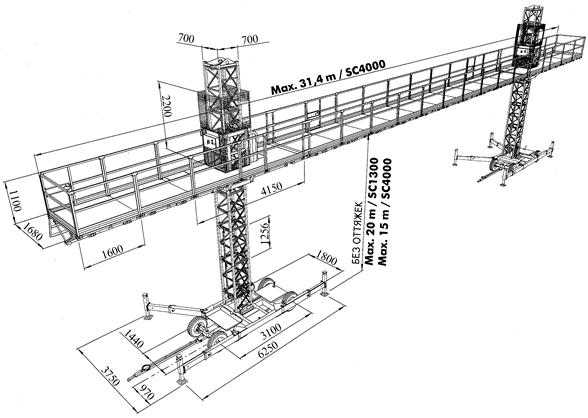

ДВУХМАЧТОВЫЕ СТРОИТЕЛЬНЫЕ ПЛАТФОРМЫ SCANCLIMBER SC1300 И SC4000

Описание: SC1300_2x

Описание: 5_3

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Показатели

Ед. изм.

SC1300 двухмачтовая

SC4000 двухмачтовая

Максимальная длина платформы/грузоподъемность

м/кг

11,9/2320

11,9/4200

18,3/1700

15,1/3800

19,9/3250

23,1/2775

26,3/2515

31,1/2140

Максимальная свободностоящая высота:

- с полностью выдвинутыми аутригерами

м

20,0

15,0

- с односторонним применением аутригеров

м

15,0

15,0

Максимальная высота с анкеровкой сверху

м

25,0

25,0

Максимальная высота с анкеровкой мачты

м

100,0

100,0

Расстояние между анкерами

м

12,5

12,5

Максимальная аутригерная нагрузка

кН

50,0

60,0

Транспортная масса

кг

2´3500

2´4000

Скорость подъема

м/мин

6,0

6,0

Горячеоцинкованные мачтовые секции, взаимозаменяемые во всех моделях

мм/кг

1256/82

1256/82

Электросистема:

- двигатели подъема

2´380 В/50 Гц/3,0 кВт 3-х фазный/2´16 А

2´380 В/50 Гц/ 2,2 кВт 3-х фазный/2´16 А

- двигатель передвижения

2´380 В/1,1 кВт

2´380 В/1,1 кВт

Устройства безопасности

- механический тормоз безопасности

+

+

- аварийная остановка и концевые выключатели

+

+

- электромагнитный тормоз

+

+

- реле аварийного тока

+

+

СТРОИТЕЛЬНЫЕ ПЛАТФОРМЫ SCANCLIMBER SC5000

Описание: SC5000

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Показатели

Ед. изм.

SC5000 одномачтовая

SC5000 двухмачтовая

Максимальная длина платформы/грузоподъемность

м/кг

4,1/2700

12,6/5000

7,3/2300

20,6/4000

10,5/1900

28,6/3000

13,7/1500

35,0/2200

16,9/1000

40,6/1500

Максимальная свободностоящая высота:

- с полностью выдвинутыми аутригерами, телескопы снаружи

м

18 - 20*

20

- с односторонним применением аутригеров, телескопы снаружи

м

13 - 18*

13 - 20*

Максимальная высота с анкеровкой сверху

м

25,0

25,0

Максимальная высота с анкеровкой мачты

м

100,0

100,0

Расстояние между анкерами

м

12,5

12,5

Максимальная аутригерная нагрузка

кН

65,0

65,0

Транспортная масса

кг

4000

4000

Скорость подъема

м/мин

7,0

7,0

Горячеоцинкованные мачтовые секции, взаимозаменяемые во всех моделях

мм/кг

1256/82

1256/82

Электросистема:

- двигатели подъема

2´380 В/50 Гц/3 кВт 3-х фазный/32 А

2´380 В/50 Гц/ 3 кВт 3-х фазный/2´32 А

- двигатель передвижения

380 В/1,1 кВт

2´380 В/1,1 кВт

Устройства безопасности

- механический тормоз безопасности

+

+

- аварийная остановка и концевые выключатели

+

+

- электромагнитный тормоз

+

+

- реле аварийного тока

+

+

* зависит от длины платформы

СТРОИТЕЛЬНЫЕ ПЛАТФОРМЫ SCANCLIMBER SC1000

Благодаря шарнирному соединению платформы и легкости мачтовой секции - только 48 кг - ее можно быстро и легко устанавливать, а транспортировать можно на буксирном трейлер-шасси.

Описание: SC1000_1

Описание: SC1000_2

Описание: TransSC1000

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Показатели

Ед. изм.

SC1000 одномачтовая

SC1000 двухмачтовая

Максимальная длина платформы/грузоподъемность

м/кг

4,1/1300

12,3/1700

7,1/800

16,8/1400

10,1/500

19,8/1200

25,0/750

Максимальная свободностоящая высота с выдвинутыми самыми крайними аутригерами

м

6,0

6,0

Максимальная высота с анкеровкой сверху

м

11,5

11,5

Максимальная высота с анкеровкой мачты

м

100,0

100,0

Расстояние между анкерами

м

6,0

6,0

Максимальное телескопическое расширение

м

1,0

1,0

Максимальная аутригерная нагрузка

кН

15,0

15,0

Скорость подъема

м/мин

6,0

6,0

Транспортная масса:

кг

максимальная (10,1 м платформа)

1800

минимальная (4,1 м платформа)

1000

Горячеоцинкованные мачтовые секции

мм/кг

1508/48

1508/48

Электросистема:

двигатели подъема

400 В/50 Гц/3 кВт/3-х фазный/16 А

2´400 В/50 Гц/3 кВт/3-х фазный/2´16 А

Устройства безопасности:

- механический тормоз безопасности

+

+

- аварийная остановка и концевые выключатели

+

+

- электромагнитный тормоз

+

+

- реле аварийного тока

+

+

Дополнительные принадлежности

Двигатели передвижения для колесного шасси

Двигатели передвижения для колесного шасси

Изготовитель:    OY SCANINTER NOKIA LTD

АО «Сканинтер Нокиа Лтд.»

Rantaperkiönkatu 1 С 11

FIN-33900 TAMPERE, Finland (ФИНЛЯНДИЯ)

Тел. +358 3 236 6300 Факс. +358 3 236 6333

A member of the plettac Group

www.scanclimber.com

МАЧТОВОЕ ПОДЪЕМНОЕ ОБОРУДОВАНИЕ ФИРМЫ «MABER»

Мачтовое подъемное оборудование фирмы «Maber» включает следующие позиции:

–      грузовые мачтовые подъемники;

–      грузопассажирские мачтовые подъемники;

–      пассажирские мачтовые подъемники;

–      мачтовые подъемные рабочие платформы для фасадных работ.

Мачтовые подъемники «Maber» предназначены для вертикального перемещения людей, строительных материалов и изделий во время выполнения строительно-монтажных и отделочных работ при строительстве зданий и сооружений.

Подъемники «Maber» обладают сравнительно небольшой массой, но имеют запас прочности в 1,5 раза.

Подъемники «Maber» оснащены полным комплектом защитных устройств, обеспечивающих безопасность работы, таких как концевые выключатели, реагирующие на движение, контакт с мачтой, закрытие дверей, скорость движения, устройство нивелирования (для платформ), датчики низкой температуры, скорости ветра и защиты от перегрузки, а также экстренные механизмы торможения, срабатывающие в случае выхода из строя основных тормозных устройств.

Схема монтажа подъемников достаточно проста и может быть выполнена с помощью двух-трех человек под руководством специалиста-монтажника техники «Maber» без применения специальных грузоподъемных механизмов.

Изготовитель -   Итальянская фирма «Maber»

Поставщик    -    Компания «ИМЕР ВОСТОК»

     125047, г. Москва, пл. Тверская Застава,

     д. 3, офис 501

     Тел./факс 250-36-53, 250-40-21

E-mail: imer@imer.ru

www.imer.ru

ГРУЗОВОЙ ПОДЪЕМНИК МВ 1500/150

Грузовой подъемник МВ 1500/150 предназначен для подъема грузов весом до 1500 кг. Команды передаются с земли с помощью дистанционного кнопочного пульта управления, которые подсоединяется к загрузочной платформе только во время монтажа.

Оснащен аварийным механическим тормозным устройством.

Описание: 1_2

Описание: 1

Описание: 1

Общий вид грузового подъемника МВ 1500/150

Основные комплектующие части подъемника:

–      опорная рама;

–      мачта;

–      настенные опоры и направляющие кабели;

–      комплект двигателя с аварийным тормозом;

–      электрический пульт управления;

–      кнопочный пульт управления;

–      защитные устройства;

–      грузовая платформа;

–      защитная разгрузочная дверца.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
грузового подъемника МВ 1500/150

Показатели

Ед. изм.

Значение

Максимальная высота подъема платформы

м

150

Расстояние между креплениями к стене

м

9

Грузоподъемность

кг

1500

Размеры кабины:

мм

ширина

1500

длина

2500

Вариант привода: трехфазный

400 В - 50 Гц

Мощность привода

кВт

2´5,5

Скорость подъема

м/мин

30

Аварийное механическое тормозное устройство

есть

Изготовитель -   Итальянская фирма «Maber»

Поставщик    -    Компания «ИМЕР ВОСТОК»

     125047, г. Москва, пл. Тверская Застава,

     д. 3, офис 501

     Тел./факс 250-36-53, 250-40-21

E-mail: imer@imer.ru

www.imer.ru

ПАССАЖИРСКИЙ ПОДЪЕМНИК МВ А 1400/150

Пассажирский подъемник МВ А 1400/150 предназначен для подъема грузов и людей (максимум 14 человек) общим весом до 1400 кг. Команды передаются: из кабины, с земли и с дверей на этажах.

Мачтовые секции монтируются из кабины. Монтажная платформа открывается из кабины. Снабжен скользящими воротами выхода.

Описание: 2_2

Описание: 2

Описание: 2

Общий вид пассажирского подъемника МВ А 1400/150

Основные комплектующие части подъемника:

–      опорная рама;

–      мачта;

–      ограждение опорной рамы;

–      настенные опоры и направляющие кабеля;

–      комплект двигателя с аварийным тормозом;

–      грузовая кабина;

–      дверцы на этажах (количество по заказу);

–      общий электрический пульт управления в кабине;

–      пульт управления на опорной раме (дополнительное оборудование);

–      защитные устройства;

–      панель управления на дверце на этаже.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ПАССАЖИРСКОГО подъемника МВ а 1400/150

Показатели

Ед. изм.

Значение

Максимальная высота подъема платформы

м

150

Расстояние между креплениями к стене

м

6/9

Грузоподъемность

кг

1400

Размеры кабины:

мм

ширина

1500

длина

3000

Вариант привода: трехфазный

400 В - 50 Гц

Мощность привода

кВт

2´7,5

Скорость подъема

м/мин

30

Аварийное механическое тормозное устройство

есть

Изготовитель -   Итальянская фирма «Maber»

Поставщик    -    Компания «ИМЕР ВОСТОК»

     125047, г. Москва, пл. Тверская Застава,

     д. 3, офис 501

     Тел./факс 250-36-53, 250-40-21

E-mail: imer@imer.ru

www.imer.ru

ГРУЗОПАССАЖИРСКИЙ ПОДЪЕМНИК МВ С 2000/150

Грузопассажирский мачтовый строительный подъемник предназначен для подъема людей (7 человек) и грузов общим весом до 1500 кг.

Описание: 5_4

0 человек

+1500 кг

v = 24 м/мин

1 человек

+1400 кг

v = 12 м/мин

2 человека

+1300 кг

v = 12 м/мин

3 человека

+1200 кг

v = 12 м/мин

4 человека

+1100 кг

v = 12 м/мин

5 человек

+1000 кг

v = 12 м/мин

6 человек

+900 кг

v = 12 м/мин

7 человек

+800 кг

v = 12 м/мин

Общий вид грузопассажирского мачтового строительного подъемника МВ С 2000/150

Основные комплектующие части грузопассажирского подъемника МВ С 2000/150

–      опорная рама;

–      мачта;

–      настенные опоры и направляющие кабеля;

–      комплект двигателя с аварийным тормозом;

–      электрический пульт управления;

–      кнопочный пульт управления;

–      пульт управления на платформе с селектором скорости;

–      защитные устройства;

–      грузовая платформа;

–      защитная разгрузочная дверца;

–      защитное ограждение базовой секции;

–      крыша.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ГРУЗОПАССАЖИРСКОГО ПОДЪЕМНИКА мв С 2000/150

Показатели

Ед. изм.

Значение

Максимальная высота подъема платформы

м

150

Расстояние между креплениями к стене

м

6/9

Грузоподъемность

кг

1500

Размеры кабины:

мм

длина

3200

ширина

1500

Вариант привода: трехфазный

400 В - 50 Гц

Мощность привода

кВт

2´4

Скорость подъема с 5-ю пассажирами

м/мин

12 (1500 кг)

Скорость подъема с грузом

м/мин

24 (1500 кг)

Аварийное механическое тормозное устройство

есть

Изготовитель -   Итальянская фирма «Maber»

Поставщик    -    Компания «ИМЕР ВОСТОК»

     125047, г. Москва, пл. Тверская Застава,

     д. 3, офис 501

     Тел./факс 250-36-53, 250-40-21

E-mail: imer@imer.ru

www.imer.ru

ГРУЗОВОЙ ПОДЪЕМНИК МВ 500/120-М

Описание: 6_2

Описание: 6

Общий вид грузового подъемника МВ 500/120 М

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ГРУЗОВОГО ПОДЪЕМНИКА МВ 500/120 М

Показатель

Ед. изм.

Модель

МВ 500/120-Т

МВ 500/120-М

МВ 500/120-М

Максимальная высота подъема платформы

м

120

120

120

Расстояние между креплениями к стене

м

6

6

6

Грузоподъемность

кг

500

300

500

Размеры кабины:

мм

ширина

1000

1000

1300

длина

1500

1500

1500

Вариант привода: однофазный

-

230 В - 50 Гц

-

Вариант привода: трехфазный

400 В - 50 Гц

-

400 В - 50 Гц

Мощность привода

кВт

3,0

1,7

3,0

Скорость подъема

м/мин

25

15

25

Аварийное механическое тормозное устройство

Есть

Есть

Есть

Изготовитель -   Итальянская фирма «Maber»

Поставщик    -    Компания «ИМЕР ВОСТОК»

     125047, г. Москва, пл. Тверская Застава,

     д. 3, офис 501

     Тел./факс 250-36-53, 250-40-21

E-mail: imer@imer.ru

www.imer.ru

ГРУЗОВОЙ ПОДЪЕМНИК МВ 800/150

Описание: 7_2

Описание: 7

Общий вид грузового подъемника МВ 800/150

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ГРУЗОВОГО ПОДЪЕМНИКА МВ 800/150

Показатель

Ед. изм.

Модели

МВ 800/150

МВ 800/150-S

Максимальная высота подъема платформы

м

150

159

Расстояние между креплениями к стене

м

6

6

Грузоподъемность

кг

800

1000

Размеры кабины:

мм

ширина

1400

1400

длина

1750

1750

Вариант привода: трехфазный

400 В - 40 Гц

400 В - 40 Гц

Скорость подъема

м/мин

25

20

Аварийное механическое тормозное устройство

Есть

Есть

Изготовитель -   Итальянская фирма «Maber»

Поставщик    -    Компания «ИМЕР ВОСТОК»

     125047, г. Москва, пл. Тверская Застава,

     д. 3, офис 501

     Тел./факс 250-36-53, 250-40-21

E-mail: imer@imer.ru

www.imer.ru

ПАССАЖИРСКИЙ ПОДЪЕМНИК МВ А 500/140

Описание: 8_2

Описание: 8

Общий вид пассажирского подъемника МВ А 500/140

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ПАССАЖИРСКОГО ПОДЪЕМНИКА МВ А 500/140

Показатель

Ед. изм.

Значение

Максимальная высота подъема платформы

м

140

Расстояние между креплениями к стене

м

6

Грузоподъемность

кг

400

Размеры кабины:

мм

ширина

1000

длина

1750

Вариант привода: трехфазный

400 В - 50 Гц

Скорость подъема

м/мин

25

Аварийное механическое тормозное устройство

есть

Изготовитель -   Итальянская фирма «Maber»

Поставщик    -    Компания «ИМЕР ВОСТОК»

     125047, г. Москва, пл. Тверская Застава,

     д. 3, офис 501

     Тел./факс 250-36-53, 250-40-21

E-mail: imer@imer.ru

www.imer.ru

ГРУЗОВОЙ ПОДЪЕМНИК МВ А 800/150

Описание: 9_2

Описание: 9

Общий вид грузового подъемника МВ А 800/150

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ГРУЗОВОГО ПОДЪЕМНИКА МВ А 800/150

Показатель

Ед. изм.

Модель

МВ А 800/150-1

МВ А 800/150-2

Максимальная высота подъема платформы

м

150

150

Расстояние между креплениями к стене

м

6

6

Грузоподъемность

кг

800

1000

Размеры кабины:

мм

ширина

1150

1150

длина

2060

2060

Вариант привода: трехфазный

400 В - 50 Гц

400 В - 50 Гц

Скорость подъема

м/мин

25

20

Аварийное механическое тормозное устройство

есть

есть

Изготовитель -   Итальянская фирма «Maber»

Поставщик -  Компания «ИМЕР ВОСТОК»

     125047, г. Москва, пл. Тверская Застава,

     д. 3, офис 501

     Тел./факс 250-36-53, 250-40-21

E-mail: imer@imer.ru

www.imer.ru

ГРУЗОПАССАЖИРСКИЙ ПОДЪЕМНИК МВ С 500/120

Описание: 10_2

Описание: 10

Общий вид грузопассажирского подъемника МВ С 500/120

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ГРУЗОПАССАЖИРСКОГО ПОДЪЕМНИКА МВ С 500/120

Показатель

Ед. изм.

Модель

МВ С 500/120-М

МВ С 500/120-Т

Максимальная высота подъема платформы

м

120

120

Расстояние между креплениями к стене

м

6

6

Грузоподъемность

 кг

500

500

Размеры кабины:

мм

ширина

1320

1320

длина

1600

1600

Вариант привода: однофазный

230 В - 50 Гц

-

Вариант привода: трехфазный

-

400 В - 50 Гц

Мощность привода

кВт

2,5

3,0

Скорость подъема

м/мин

15

24

Аварийное механическое тормозное устройство

есть

есть

Изготовитель -   Итальянская фирма «Maber»

Поставщик    -    Компания «ИМЕР ВОСТОК»

     125047, г. Москва, пл. Тверская Застава,

     д. 3, офис 501

     Тел./факс 250-36-53, 250-40-21

E-mail: imer@imer.ru

www.imer.ru

ГРУЗОПАССАЖИРСКИЙ ПОДЪЕМНИК С 1000/150

Описание: 11_2

Описание: 11

Общий вид грузопассажирского подъемника С 1000/150

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ГРУЗОПАССАЖИРСКОГО ПОДЪЕМНИКА С 1000/150

Показатель

Ед. изм.

Значение

Максимальная высота подъема платформы

м

150

Расстояние между креплениями к стене

м

6

Грузоподъемность

кг

1000

Размеры кабины:

мм

ширина

1400

длина

1750

Вариант привода: трехфазный

400 В - 50 Гц

Скорость подъема с 5-ю пассажирами

м/мин

12 (1000 кг)

Скорость подъема

м/мин

24 (1000 кг)

Аварийное механическое тормозное устройство

есть

Изготовитель -   Итальянская фирма «Maber»

Поставщик    -    Компания «ИМЕР ВОСТОК»

     125047, г. Москва, пл. Тверская Застава,

     д. 3, офис 501

     Тел./факс 250-36-53, 250-40-21

E-mail: imer@imer.ru

http://www.imer.ru/

ОДНОМАЧТОВАЯ РАБОЧАЯ ПЛАТФОРМА МВ Р 01/150

Одномачтовая рабочая платформа МВ Р 01/150 предназначена для фасадных работ в условиях наибольшей безопасности. Полезный вес равномерно распределенных по площади платформы грузов составляет 1250 кг. Платформа оснащена механическим тормозным устройством.

Описание: 3_2

Описание: 3_4

Описание: 3_5

Описание: 3

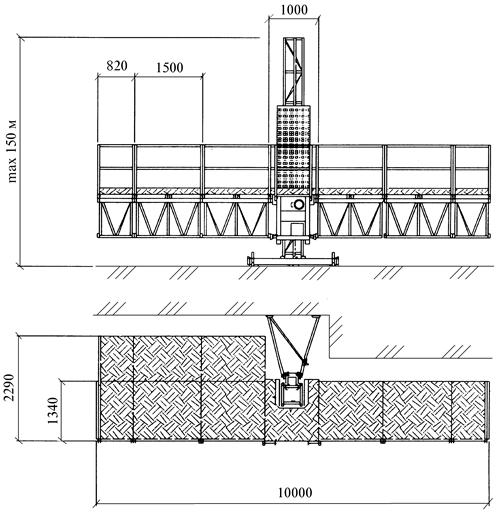

Общий вид одномачтовой рабочей платформы МВ Р 01/150

Основные комплектующие части одномачтовой платформы МВ Р 01/150:

–      опорная рама;

–      лестница;

–      мачта;

–      настенные опоры;

–      комплект двигателя с аварийным тормозом;

–      электрический пульт управления;

–      защитные устройства;

–      грузовая платформа.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ОДНОМАЧТОВОЙ РАБОЧЕЙ ПЛАТОФОРМЫ МВ Р 01/150

Показатели

Ед. изм.

Значение

Максимальная высота подъема платформы

м

150

Скорость подъема платформы

м/мин

10

Максимальная длина рабочей платформы

мм

10100

Максимальная ширина рабочей платформы

мм

2290

Минимальная ширина рабочей платформы

мм

1340

Расстояние между креплениями к стене

м

9

Высота мачтовой секции

м

1,5

Вариант привода: трехфазный

400 В - 50 Гц

Мощность привода

кВт

4

Максимальная грузоподъемность

кг

1250

Аварийное механическое тормозное устройство

есть

Изготовитель -   Итальянская фирма «Maber»

Поставщик    -    Компания «ИМЕР ВОСТОК»

     125047, г. Москва, пл. Тверская Застава,

     д. 3, офис 501

     Тел./факс 250-36-53, 250-40-21

E-mail: imer@imer.ru

www.imer.ru

ДВУХМАЧТОВАЯ РАБОЧАЯ ПЛАТФОРМА МВ Р 02/150

Двухмачтовая рабочая платформа МВ Р 02/150 предназначена для фасадных работ в условиях наибольшей безопасности. Полезный вес, равномерно распределенных по площади платформы грузов, составляет 2800 кг. Платформа оснащена аварийным механическим тормозным устройством.

Описание: 4_2

Описание: 4_4

Описание: 4_6

Общий вид двухмачтовой рабочей платформы МВ Р 02/150

Основные комплектующие части двухмачтовой платформы МВ Р 02/150:

–      две опорные рамы;

–      лестница;

–      две мачты;

–      настенные опоры;

–      два комплекта двигателей (с аварийным тормозом);

–      электрический пульт управления;

–      защитные устройства;

–      грузовая платформа.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ДВУХМАЧТОВОЙ РАБОЧЕЙ ПЛАТОФОРМЫ МВ Р 02/150

Показатели

Ед. изм.

Значение

Максимальная высота подъема платформы

м

150

Скорость подъема платформы

м/мин

10

Максимальная длина рабочей платформы

мм

30700

Максимальная ширина рабочей платформы

мм

2290

Минимальная ширина рабочей платформы

мм

1340

Расстояние между креплениями к стене

м

9

Высота мачтовой секции

м

1,5

Вариант привода: трехфазный

400 В - 50 Гц

Мощность привода

кВт

2´4

Максимальная грузоподъемность

кг

2800

Аварийное механическое тормозное устройство

есть

Изготовитель -   Итальянская фирма «Maber»

Поставщик    -    Компания «ИМЕР ВОСТОК»

     125047, г. Москва, пл. Тверская Застава,

     д. 3, офис 501

     Тел./факс 250-36-53, 250-40-21

E-mail: imer@imer.ru

www.imer.ru

ГРУЗОВОЙ ПОДЪЕМНИК МВ S 01-02/120

Описание: 13_2

Описание: 12

Описание: 13

Общий вид грузового подъемника МВ S 01-02/120

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ГРУЗОВОГО ПОДЪЕМНИКА МВ S 01-02/120

Показатель

Ед. изм.

Модель

МВ S 01/120

МВ S 02/120

Максимальная высота подъема платформы

м

120

120

Скорость подъема платформы

м/мин

10

10

Максимальная длина рабочей платформы

мм

7100

21750

Максимальная ширина рабочей платформы

мм

1750

1750

Минимальная ширина рабочей платформы

мм

1000

1000

Расстояние между креплениями к стене

м

6

6

Высота мачтовой секции

м

1,5

1,5

Вариант привода: трехфазный

400 В - 50 Гц

400 В - 59 Гц

Мощность привода

кВт

3

2´3

Максимальная грузоподъемность

кг

800

2000

Аварийное механическое тормозное устройство

есть

есть

Изготовитель -   Итальянская фирма «Maber»

Поставщик    -    Компания «ИМЕР ВОСТОК»

     125047, г. Москва, пл. Тверская Застава,

     д. 3, офис 501

     Тел./факс 250-36-53, 250-40-21

E-mail: imer@imer.ru

www.imer.ru

ПОДЪЕМНИКИ СТРОИТЕЛЬНЫЕ ГРУЗОПАССАЖИРСКИЕ ZENITH ASI 15/36

Подъемники строительные грузопассажирские Zenith Asi 15/36 фирмы Sofi предназначены для вертикального перемещения людей, строительных материалов и изделий во время выполнения строительно-монтажных и отделочных работ при строительстве зданий и сооружений.

Опорная рама подъемника Zenith Asi 15/36 состоит из стальных секций каркаса, служащих для расположения и обеспечения вертикальных мачт, и ограждения. Вертикальные мачты выполнены из ряда секций, закрепленных к стене через каждые 6 м. Кабина лифта перемещается вдоль мачты посредством зубчатой рейки.

Описание: 1_1

Описание: 2

Общий вид грузопассажирского подъемника zenith Asi 15/36

Описание: 5

Вертикальная мачта состоит из отдельных модульных элементов. Высота каждого элемента 1,482 мм. Вертикальные элементы соединяются вместе посредством гальванизированных винтов с упругими прокладками.

Подъемник устанавливается на бетонном основании, усиленном тремя слоями стальной арматуры, способными выдержать нагрузки, передаваемые опорной рамой. Давление, передаваемое опорной рамой на основание, должно быть больше или равняться 2 daN/см2 (1 daN » 1 кг). Крепежные винты М20 должны быть скрыты в бетонном основании. В отдельных специфических случаях возможно использовать для крепления якорные винты.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГРУЗОПАССАЖИРСКИХ
ПОДЪЕМНИКОВ ZENITH ASI 15/36

Показатель

Ед. изм.

Значение

Грузоподъемность

кг

1500

Максимальное количество поднимаемых людей

16

Максимальная скорость работы

м/мин

36

Максимальная высота мачты

м

200

Высота подъема кабины лифта

м

197

Максимальная высота без крепления во время монтажа/демонтажа

м

6 (9)

Расстояние между креплениями к стене

м

6 (9)

Максимальная сила ветра в рабочем состоянии

км/ч

72

Максимальная сила ветра при монтаже (демонтаже)

км/ч

45

Максимальная сила ветра в нерабочем состоянии

км/ч

164

Максимальный толчок против поручня

кг

90

Мощность двигателя

кВ

2´9,2

Напряжение

В

400

Напряжение при экстренном торможении

В

230

Напряжение второстепенной цепи

В

24

Нормальная сила тока

А

29

Сила тока при обрыве

А

87

Количество тормозных систем

2

Масса опорной рамы (включая ограждение)

Стойки модуля

8

Задержка уровня шума

дБ (А)

60



высота

длина

ширина

Внутренние размеры кабины

м

2,00

2,90

1,49

Общие размеры кабины

м

2,30

3,0

1,50

Дверной проем

м

2,00

-

1,43

Размеры опорной рамы (одна кабина лифта)

м

3,70

2,97

Общие размеры ограждения

м

2,16

3,50

2,80

Размеры секции

м

1,483

0,760

0,795

Перила

м

1,2



Описание

Наличие

Вызов кабины лифта с основного уровня

Есть

Вызов с уровней этажей

Есть

Открытие входной двери на уровне этажа

Есть

ПОДЪЕМНИКИ СТРОИТЕЛЬНЫЕ ГРУЗОПАССАЖИРСКИЕ HEK PLM

Общий вид грузопассажирских подъемников и главные размеры

а) одинарного PLM; б) сдвоенного PLM

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ подъемников HEK PLM

Тип подъемника

PLM 1072

PLM 1073

PLM 1572

PLM 1573

PLM 2073

PLM 2074

PLM 1076

PLM 2076

PLM 2078

Груз (с пассажирами) (кг)

1000

1000

1500

1500

2000

2000

2´1000

2´2000

2´2000

Число пассажиров

12

12

18

18

25

25

2´12

2´25

2´25

Скорость (м/мин)

40

40

40

40

40

40

40

40

40

Число моторов

2

2

3

3

3

3

2´2

2´3

2´3

Максимальная высота мачты (м) А

200

200

200

200

200

200

200

200

200

Максимальное анкерное расстояние (м) В

12

12

12

12

12

12

12

12

9

Высота первого анкера (м) С

6

6

6

6

6

6

6

6

4,5

Максимальная высота мачты над первым анкером (м) D

6

6

6

6

6

6

6

6

4,5

Высота наземной клети (м) Е

2,5

2,5

2,5

2,5

2,5

2,5

2,5

2,5

2,5

Высота кабины (м) F

2,75

2,75

2,75

2,75

2,75

2,75

2,75

2,75

2,75

Внутренняя высота кабины (м) G

2,2

2,2

2,2

2,2

2,2

2,2

2,2

2,2

2,2

Высота ограждения (м) Н

1,15

1,15

1,15

1,15

1,15

1,15

1,15

1,15

1,15

Высота двери наземной клети (м)

3,35

3,25

3,25

3,25

3,25

3,25

3,25

3,25

3,25

Высота пола кабины над землей (м)

0,5

0,5

0,5

0,5

0,5

0,5

0,5

0,5

0,5

Макс. скорость ветра при сборке

12,5 м/с (6 баллов по Бофорту)

Макс. скорость ветра при использовании

20 м/с (8 баллов по Бофорту)

Тип мачты

VRK 700

VRK 700

VRK 700

VRK 700

VRK 700

VRK 700

VRK 700

VRK 700

VRK 700

Пояснения к кодам:  С =    длина кабины,

Код - PLM AABC, где:   например  1 = 1,6 м

АА =     максимальная грузоподъемность,     2 = 2,4 м

     например  АА = 10 = 1000 кг  3 = 3,2 м

     АА = 15 = 1500 кг  4 = 4,0 м

В =    тип мачты,     6 = 3,2 м СДВОЕННАЯ

     например  5 = мачта квадрат 500,     8 = 4,0 м СДВОЕННАЯ

     7 = мачта квадрат 700



Схемы крепления подъемников HEK PLM

Размеры и МАССА подъемников HEK PLM

Тип подъемника

Размеры и масса

PLM 1072

1510

650

2900´2600´3250

2580´1500

1110´1120´1508

PLM 1073

1620

650

3700´2600´3250

3380´1500

1110´1120´1508

PLM 1572

1510

840

2900´2600´3250

2580´1500

1110´1120´1508

PLM 1573

1620

840

3700´2600´3250

3380´1500

1110´1120´1508

PLM 2073

1620

840

3700´2600´3250

3380´1500

1110´1120´1508

PLM 2074

1750

840

4500´2600´3250

4190´1500

1110´1120´1508

PLM 1076

2880

1210

3700´2400´3250

3380´1500

1400´1540´1508

PLM 2076

2880

1590

3700´4400´3250

3380´1500

1400´1540´1508

PLM 2078

3130

1590

4500´4400´3250

4190´1500

1400´1540´1508

Масса базового механизма (кг), включая моторную каретку и включая 2 мачты и наземную раму

Масса моторной каретки (кг), включая 1 мачту

Размеры базового механизма, включая наземную клеть (длина´ширина´высота) (мм)

Размеры базового механизма, исключая наземную клеть (длина´ширина) (мм)

Размеры моторной каретки, включая 1 мачту (длина´ширина´высота) (мм)



А (мм)

В (мм)

С (мм)

D (мм)

Е (мм)

F (мм)

G (мм)

Н (мм)

PLM 1072

1650

1400

1500

2900

1500

2460

2580

660

PLM 1073

1650

1400

1500

3700

1500

3260

3380

660

PLM 1572

1650

1400

1500

2900

1500

2460

2580

660

PLM 1573

1650

1400

1500

3700

1500

3260

3380

660

PLM 2073

1650

1400

1500

3700

1500

3260

3380

660

PLM 2074

1650

1400

1500

4500

1500

4070

4190

660

PLM 1076

2500

1400

1500

3700

1500

3260

3380

660

PLM 2076

2500

1400

1500

3700

1500

3260

3380

660

PLM 2078

2500

1400

1500

4500

1500

4070

4190

660



Вид подъемников HEK PLM в плане

Изготовитель -   США


© 2013 Ёшкин Кот :-)
