ФЕДЕРАЛЬНОЕ АГЕНТСТВО
МАТЕРИАЛЫ
ЗВУКОПОГЛОЩАЮЩИЕ, Оценка звукопоглощения EN ISO 11654:1997
Предисловие Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения» Сведения о стандарте 1 ПОДГОТОВЛЕН Некоммерческим партнерством «Производители современной минеральной изоляции «Росизол»» на основе выполненного Открытым акционерным обществом «Центр методологии нормирования и стандартизации в строительстве» (ОАО «ЦНС») аутентичного перевода европейского стандарта, указанного в пункте 4 2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство» 3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 19 августа 2009 г. № 297-ст 4 Настоящий стандарт является модифицированным по отношению к европейскому стандарту ЕН ИСО 11654:1997 «Акустика - Звукопоглотители, применяемые в зданиях - Оценка звукопоглощения» (EN ISO 11654:1997 «Acoustics - Sound absorbers for use in buildings - Rating of sound absorption») путем изменения текста примечания к подразделу 5.4, выделенного в тексте стандарта курсивом. Наименование настоящего стандарта изменено по отношению к наименованию европейского стандарта для приведения в соответствие с ГОСТ Р 1.5-2004, подраздел 3.5 5 ВВЕДЕН ВПЕРВЫЕ Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок - в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет СОДЕРЖАНИЕ
ГОСТ Р 53377-2009 НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ МАТЕРИАЛЫ ЗВУКОПОГЛОЩАЮЩИЕ, ПРИМЕНЯЕМЫЕ В ЗДАНИЯХ Оценка звукопоглощения Sound absorbing
materials used in buildings. Дата введения - 2010-03-01 1 Область применения1.1 Настоящий стандарт устанавливает метод оценки звукопоглощения акустических материалов и изделий одним числом, при применении которого частотная характеристика коэффициентов звукопоглощения, измеренная в соответствии с ГОСТ Р 53376 в третьоктавных полосах частот, должна быть предварительно преобразована в значения коэффициентов в октавных полосах частот. Классификация звукопоглотителей, основанная на методе оценки звукопоглощения материалов и изделий одним числом, приведена в приложении В. 1.2 Метод оценки звукопоглощения материалов и изделий одним числом применяют для установления требований к акустическим характеристикам звукопоглощающих материалов и изделий, предназначенных для применения в офисах, коридорах, классных помещениях, больницах и т.д. Настоящий метод не следует использовать для материалов и изделий, предназначенных для применения в условиях окружающей среды, требующих тщательного акустического анализа и расчета, когда должны использоваться полные данные о частотной характеристике коэффициентов звукопоглощения. Настоящий стандарт не следует применять для оценки звукопоглощения материалов и изделий, при эксплуатации которых предполагается использовать только часть частотного диапазона, охватываемого нормативной кривой. В этом случае должны применяться материалы и изделия, обладающие более высокими коэффициентами звукопоглощения в пределах требуемого диапазона частот. Индикаторы форм, приведенные в настоящем стандарте для описания специфических особенностей характеристик звукопоглощения, применяют для материалов и изделий, которые могут иметь относительно низкий индекс звукопоглощения, но при этом обладать более высокими коэффициентами звукопоглощения в отдельных ограниченных частях нормируемого диапазона частот. Указанные материалы и изделия следует оценивать на основе полной частотной характеристики коэффициентов звукопоглощения. Метод оценки звукопоглощения, приведенный в настоящем стандарте, не распространяется на частоты ниже 250 Гц. При необходимости применения частот ниже указанной следует пользоваться полной частотной характеристикой звукопоглощения. Настоящий стандарт не распространяется на отдельные предметы (стулья, экраны и т.д.), а также на дорожные экраны и покрытия. 2 Нормативные ссылкиВ настоящем стандарте использована ссылка на следующий стандарт: ГОСТ Р 53376 (ЕН ИСО 354:2003) Материалы звукопоглощающие. Метод измерения звукопоглощения в реверберационной камере (ЕН ИСО 354:2003, MOD) Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку. 3 Термины и определенияВ настоящем стандарте применены следующие термины с соответствующими определениями: 3.1 фактический коэффициент звукопоглощения αр: Частотно-зависимые значения коэффициентов звукопоглощения, измеренные в третьоктавных полосах частот в соответствии с ГОСТ Р 53376 и пересчитанные в значения коэффициентов в октавных полосах частот в соответствии с требованиями настоящего стандарта. Примечание - Для значений коэффициентов звукопоглощения в i-й октавной полосе частот применяют обозначение αpi. 3.2 индекс звукопоглощения αw: Частотно-независимые значения коэффициентов звукопоглощения, соответствующие величине смещенной нормативной кривой на частоте 500 Гц (среднегеометрической частоте октавной полосы), определяемой в соответствии с требованиями настоящего стандарта. 3.3 индикаторы формы частотной характеристики L, М, Н: Обозначения, указывающие на наличие в частотной характеристике коэффициентов звукопоглощения, которые в отдельных октавных полосах превышают величину смещенной нормативной кривой более чем на 0,25. Примечание - Отрицательные отклонения коэффициентов звукопоглощения (значения коэффициентов, лежащих ниже нормативной кривой) не учитывают, т.к. указанные отклонения достигают максимума при смещении нормативной кривой до суммарного значения 0,10. 4 Правила расчета4.1 Фактический коэффициент звукопоглощения Фактический коэффициент звукопоглощения αр в каждой i-й октавной полосе частот определяют как среднеарифметическое значение трех коэффициентов звукопоглощения αi1, αi2 и αi3, измеренных в третьоктавных полосах частот, входящих в состав октавы, и вычисляют по формуле (1) Среднеарифметические значения вычисляют с точностью до второго десятичного знака, округляя полученные значения с шагом 0,05 и принимая во внимание, что максимальный коэффициент αpi не должен превышать 1,00. Примечание - Значение х, у2 округляют до х, у0, х, у3 - до х, у5, х, y7 - до х, у5, х, у8 - до х, у + 0,1. Пример - Значение 0,92 округляют до 0,90. 4.2 Индекс звукопоглощения Для определения индекса звукопоглощения αw на нормативную кривую, приведенную на рисунке 1, наносят значения αpi. Нормативную кривую смещают с шагом 0,05 в направлении измеренных значений до тех пор, пока сумма неблагоприятных отклонений не будет менее или равна 0,10. Отклонение считают неблагоприятным, если измеренное значение коэффициента звукопоглощения лежит ниже нормативной кривой в данной октавной полосе. Индекс звукопоглощения αw определяют значением смещенной нормативной кривой на частоте 500 Гц. Примеры вычислений индекса звукопоглощения αw приведены в приложении А. 4.3 Индикаторы формы частотной характеристики Если фактический коэффициент звукопоглощения αpi превышает значение смещенной нормативной кривой на 0,25 или более, необходимо дополнить значение индекса звукопоглощения αw указанием в скобках одного или нескольких индикаторов формы. При превышении фактического коэффициента звукопоглощения в октавной полосе с частотой 250 Гц используют индикатор L. Если повышенное значение фактического коэффициента звукопоглощения отмечают в октавных полосах с частотами 500 или 1000 Гц, используют индикатор М. Если повышенное значение коэффициента звукопоглощения отмечают при 2000 или 4000 Гц, используют индикатор Н. Примечание - Индикатор формы частотной характеристики коэффициента звукопоглощения означает, что в одном из диапазонов частот (или в нескольких) фактический коэффициент звукопоглощения значительно превышает значения нормативной кривой. Заинтересованные стороны должны обратить внимание на полную частотную характеристику коэффициента звукопоглощения материала или изделия.

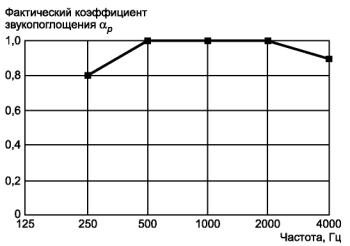

Рисунок 1 - Нормативная кривая для определения индекса звукопоглощения αw 5 Представление результатов расчетаРезультаты расчета представляют в соответствии с 5.1 - 5.3. В зависимости от цели представления результатов один или несколько акустических параметров могут быть исключены, если об этом не указано особо. 5.1 Значения αS На диаграмму наносят значения коэффициентов звукопоглощения as, измеренных в соответствии с ГОСТ Р 53376 в третьоктавных полосах частот. Указывают частоту по оси х в логарифмическом масштабе и значения αS - по оси у в линейном масштабе. Расстояние между октавами по частотной шкале должно быть 15 мм; расстояние для диапазона, составляющего 0,30 коэффициента звукопоглощения, также должно быть 15 мм (см. приложение С). Диаграмма может быть заменена или дополнена таблицей. В этом случае значения коэффициентов звукопоглощения приводят с точностью до второго десятичного знака. 5.2 Значения αp На диаграмму наносят значения фактического коэффициента звукопоглощения αp. Указывают частоту по оси х в логарифмическом масштабе и значения αp по оси у в линейном масштабе. Расстояние между октавами по частотной шкале должно быть 15 мм; расстояние для диапазона, составляющего 0,30 коэффициента звукопоглощения, также должно быть 15 мм. Размечают ось у от αp = 0 до αp = 1,0 и ось х в октавных полосах от 125 до 4000 Гц (см. приложение А). Диаграмма может быть заменена или дополнена таблицей. В этом случае значения коэффициентов звукопоглощения указывают с точностью до второго десятичного знака. 5.3 Значения αw и индикаторы формы частотных характеристик Индекс звукопоглощения αw указывают с точностью до второго десятичного знака. Индикаторы формы указывают в скобках после значения αw. Пример - αw = 0,70 (МН). Примечание - Если указан индикатор формы, то расчет необходимо дополнить следующим положением: «Рекомендуется использовать оценку одним числом в сочетании с полной частотной характеристикой коэффициента звукопоглощения, которую, если необходимо, можно построить». 5.4 Дополнительная информация Для каждой кривой αp и значения αw должно быть выполнено следующее условие. Для образцов материалов и изделий, установленных при испытании так, чтобы за ними оставался воздушный зазор, указывают глубину воздушного зазора (см. рисунок 2). Примечание - Глубину воздушного зазора устанавливают по согласованию между заинтересованными сторонами. 1 - поверхность помещения; 2 - звукопоглотитель Рисунок 2 - Схема размещения образцов материала при проведении испытаний Приложение А
|
Частота |
Нормативная кривая |
Звукопоглотитель |
125 |
- |
0,20 |
250 |
0,40 |
0,35 |
500 |
0,60 |
0,70 |
1000 |
0,60 |
0,65 |
2000 |
0,60 |
0,60 |
4000 |
0,50 |
0,55 |
125 |
- |
0,20 |

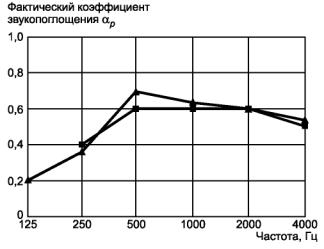

- нормативная кривая; - звукопоглотитель

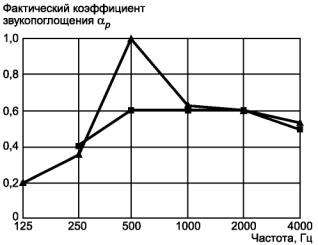

Рисунок А.2 - Пример вычисления индекса звукопоглощения αw [αw = 0,60 (М)]
Частота |
Нормативная кривая |
Звукопоглотитель |
125 |
- |
0,20 |
250 |
0,40 |
0,35 |
500 |
0,60 |
1,00 |
1000 |
0,60 |
0,65 |
2000 |
0,60 |
0,60 |
4000 |
0,50 |
0,55 |
Классификация звукопоглотителей
Классификация, приведенная в настоящем приложении, предназначена для оценки широкополосных звукопоглотителей. Значения индекса звукопоглощения в виде одного числа αw, для определения класса звукопоглощения приведены в таблице В.1. Нормативные кривые, ограничивающие классы звукопоглощения, показаны на рисунке В.1.
Таблица В.1 - Класс звукопоглощения
Значение αw |
|
А |
0,90; 0,95; 1,00 |
В |
0,80; 0,85 |
С |
0,60; 0,65; 0,70; 0,75 |
D |
0,30; 0,35; 0,40; 0,45; 0,50; 0,55 |
Е |
0,25; 0,20; 0,15 |
Не классифицировано |
0,10; 0,05; 0,00 |

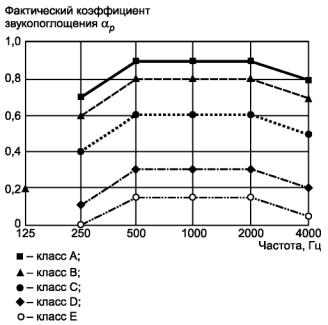

Рисунок В.1 - Нормативные кривые, ограничивающие классы звукопоглощения

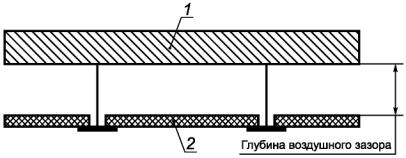

Пример стандартной диаграммы значений αS

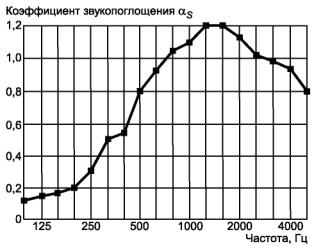

Рисунок С.1 - Пример стандартной диаграммы значений αS
Примечание - Приведенный пример не связан с другими примерами, изложенными в настоящем стандарте.
Частота, Гц |
αS |
100 |
0,12 |
125 |
0,15 |
160 |
0,17 |
200 |
0,21 |
250 |
0,31 |
315 |
0,51 |
400 |
0,54 |
500 |
0,80 |
630 |
0,93 |
800 |
1,05 |
1000 |
1,10 |
1250 |
1,19 |
1600 |
1,20 |
2000 |
1,13 |
2500 |
1,02 |
3150 |
0,99 |
4000 |
0,94 |
5000 |
0,81 |
Ключевые слова: акустика, звукопоглощение, здания, звукопоглотители, испытания, оценка, коэффициент звукопоглощения, правила расчета, акустические измерения
