ФЕДЕРАЛЬНОЕ
АГЕНТСТВО
Совместимость
технических средств СИСТЕМЫ БЕСПЕРЕБОЙНОГО ПИТАНИЯ Требования и методы испытаний IEC 62040-2:2005
Предисловие Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения» Сведения о стандарте 1 РАЗРАБОТАН ЗАО «Научно-испытательный центр «САМТЭС» и Техническим комитетом по стандартизации ТК 30 «Электромагнитная совместимость технических средств» на основе собственного аутентичного перевода стандарта, указанного в пункте 4 2 ВНЕСЕН Техническим комитетом по стандартизации ТК 30 «Электромагнитная совместимость технических средств» 3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 13 июля 2009 г. № 241-ст 4 Настоящий стандарт является модифицированным по отношению к международному стандарту МЭК 62040-2:2005 «Системы бесперебойного питания (СБП). Часть 2. Требования электромагнитной совместимости (ЭМС)». (IEC 62040-2:2005 «Uninterruptible power systems (UPS) - Part 2: Electromagnetic compatibility (EMC) requirements». При этом дополнительные положения и требования, включенные в текст стандарта для учета потребностей национальной экономики Российской Федерации и особенностей российской национальной стандартизации, выделены в тексте стандарта курсивом. Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2004* (подраздел 3.5). ________ * В части разд. 8 и приложений Ж, И, K заменен на ГОСТ Р 1.7-2008. При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении F 5 ВЗАМЕН ГОСТ Р 50745-99 6 ПЕРЕИЗДАНИЕ. Май 2011 г. Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок - в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет СОДЕРЖАНИЕ Предисловие к МЭК 62040-2:2005 Международный стандарт МЭК 62040-2:2005 разработан Подкомитетом 22 Н «Системы бесперебойного питания (СБП)» Технического комитета МЭК ТК 22 «Силовые электронные системы и оборудование». Стандарт МЭК 62040-2:2005 (второе издание) отменяет и заменяет первое издание стандарта МЭК 62040-2:1999. Основными изменениями стандарта МЭК 62040-2:2005 по отношению к стандарту МЭК 62040-2:1999 являются: a) введение новой классификации систем бесперебойного питания. Для введенных категорий СБП С1, С2 и С3 установлены нормы электромагнитной эмиссии и требования помехоустойчивости с учетом электромагнитной обстановки, для применения в которой предназначены СБП данных категорий; b) установление норм напряжения индустриальных радиопомех на сетевых и выходных портах электропитания переменного тока для СБП с потребляемым током, превышающим 400 А. Данные нормы идентичны нормам, установленным в первом издании стандарта МЭК 62040-2:1999 для СБП с потребляемым током, превышающим 100 А; c) введение пониженных норм напряжения индустриальных радиопомех на выходных портах переменного тока для СБП с потребляемым током, превышающим 100 А; d) введение повышенных требований устойчивости к электромагнитным помехам для СБП, предназначенных для применения в коммерческой и промышленной электромагнитной обстановке. ГОСТ Р 53362-2009 НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ Совместимость технических средств электромагнитная СИСТЕМЫ БЕСПЕРЕБОЙНОГО ПИТАНИЯ Требования и методы испытаний Electromagnetic compatibility of

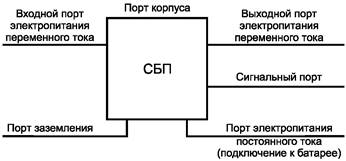

technical equipment. Uninterruptible power systems. Дата введения - 2010-01-01 1 Область примененияНастоящий стандарт распространяется на отдельные устройства, представляющие собой системы бесперебойного питания (СБП), предназначенные для применения в качестве автономных СБП или в составе нескольких взаимосвязанных СБП с дополнительными устройствами управления и коммутации, образующих единую систему электроснабжения. Настоящий стандарт применяют для СБП, подключаемых к низковольтным электрическим сетям, предназначенных для размещения в любых районах, в которых обеспечено их обслуживание оператором, или в отдельных местах размещения, в условиях электромагнитной обстановки промышленных зон или жилых, коммерческих зон и производственных зон с малым энергопотреблением. Настоящий стандарт представляет собой стандарт, распространяющийся на группу однородной продукции, предназначенный для применения при подтверждении соответствия СБП категорий С1, С2, С3 в соответствии с определением, приведенным в настоящем стандарте, требованиям электромагнитной совместимости (ЭМС) перед поступлением их в обращение. СБП категории С4 представляют собой стационарные установки. Проверки данных СБП проводят, как правило, после их монтажа в месте конечного использования (см. приложение D). В ряде случаев частичные проверки могут быть проведены перед монтажом. Требования настоящего стандарта установлены так, чтобы обеспечить приемлемый уровень ЭМС в условиях электромагнитной обстановки жилых, общественных и промышленных зон. Установленные требования, однако, не учитывают экстремальных условий, которые с малой вероятностью могут возникать в любых местах размещения СПБ. В настоящем стандарте установлены различные условия испытаний для учета диапазона изменений физических размеров и мощностей СБП. Устройства, предназначенные для применения в качестве автономных СБП или в составе нескольких взаимосвязанных СБП, должны соответствовать требованиям настоящего стандарта как отдельные изделия. Электромагнитные помехи, создаваемые устройствами потребителя, подключаемыми к выходу СБП, или пониженную устойчивость устройств потребителя к внешним электромагнитным помехам не учитывают. Условия электромагнитной обстановки для СБП, представляющих собой специальные установки, не учитывают. При установлении требований настоящего стандарта состояние неисправности элементов СБП не учитывают. Требования настоящего стандарта не распространяются на СБП, основанные на применении вращающихся машин или содержащих электронные балластные устройства, питаемые постоянным током. Настоящий стандарт устанавливает требования к СБП по ограничению электромагнитной эмиссии, обеспечению устойчивости к воздействию внешних электромагнитных помех (далее - помехи), соответствующие методы испытаний и критерии качества функционирования при испытаниях на помехоустойчивость. 2 Нормативные ссылкиВ настоящем стандарте использованы нормативные ссылки на следующие стандарты: ГОСТ Р 50648-94 (МЭК 1000-4-8-93) Совместимость технических средств электромагнитная. Устойчивость к магнитному полю промышленной частоты. Технические требования и методы испытаний ГОСТ Р 51317.3.2-2006 (МЭК 61000-3-2:2005) Совместимость технических средств электромагнитная. Эмиссия гармонических составляющих тока техническими средствами с потребляемым током не более 16 А (в одной фазе). Нормы и методы испытаний ГОСТ Р 51317.4.2-99 (МЭК 61000-4-2-95) Совместимость технических средств электромагнитная. Устойчивость к электростатическим разрядам. Требования и методы испытаний ГОСТ Р 51317.4.3-2006 (МЭК 61000-4-3:2006) Совместимость технических средств электромагнитная. Устойчивость к радиочастотному электромагнитному полю. Требования и методы испытаний ГОСТ Р 51317.4.4 -2007 (МЭК 61000-4-4:2004) Совместимость технических средств электромагнитная. Устойчивость к наносекундным импульсным помехам. Требования и методы испытаний ГОСТ Р 51317.4.5-99 (МЭК 61000-4-5-95) Совместимость технических средств электромагнитная. Устойчивость к микросекундным импульсным помехам большой энергии. Требования и методы испытаний ГОСТ Р 51317.4.6-99 (МЭК 61000-4-6-96) Совместимость технических средств электромагнитная. Устойчивость к кондуктивным помехам, наведенным радиочастотными электромагнитными полями. Требования и методы испытаний ГОСТ Р 51317.4.7-2008 (МЭК 61000-4-7:2002) Совместимость технических средств электромагнитная. Общее руководство по средствам измерений и измерениям гармоник и интергармоник для систем электроснабжения и подключаемых к ним технических средств ГОСТ Р 51317.4.11-2007 (МЭК 61000-4-11:2004) Совместимость технических средств электромагнитная. Устойчивость к провалам, кратковременным прерываниям и изменениям напряжения электропитания. Требования и методы испытаний ГОСТ Р 51317.6.1-2006 (МЭК 61000-6-1:2005) Совместимость технических средств электромагнитная. Устойчивость к электромагнитным помехам технических средств, применяемых в жилых, коммерческих зонах и производственных зонах с малым энергопотреблением. Требования и методы испытаний ГОСТ Р 51317.6.2-2007 (МЭК 61000-6-2:2005) Совместимость технических средств электромагнитная. Устойчивость к электромагнитным помехам технических средств, применяемых в промышленных зонах. Требования и методы испытаний ГОСТ Р 51318.16.1.1-2007 (СИСПР 16-1-1:2006) Совместимость технических средств электромагнитная. Требования к аппаратуре для измерения параметров индустриальных радиопомех и помехоустойчивости и методы измерений. Часть 1-1. Аппаратура для измерения параметров индустриальных радиопомех и помехоустойчивости. Приборы для измерения индустриальных радиопомех ГОСТ Р 51318.16.1.2-2007 (СИСПР 16-1-2:2006) Совместимость технических средств электромагнитная. Требования к аппаратуре для измерения параметров индустриальных радиопомех и помехоустойчивости и методы измерений. Часть 1-2. Аппаратура для измерения параметров индустриальных радиопомех и помехоустойчивости. Устройства для измерения кондуктивных радиопомех и испытаний на устойчивость к кондуктивным радиопомехам ГОСТ Р 51318.16.1.4-2008 (СИСПР 16-1-4:2007) Совместимость технических средств электромагнитная. Требования к аппаратуре для измерения параметров индустриальных радиопомех и помехоустойчивости и методы измерений. Часть 1-4. Аппаратура для измерения параметров индустриальных радиопомех и помехоустойчивости. Устройства для измерения излучаемых радиопомех и испытаний на устойчивость к излучаемым радиопомехам ГОСТ Р 51318.16.2.1-2008 (СИСПР 16-2-1:2005) Совместимость технических средств электромагнитная. Требования к аппаратуре для измерения параметров индустриальных радиопомех и помехоустойчивости и методы измерений. Часть 2-1. Методы измерений параметров индустриальных радиопомех и помехоустойчивости. Измерение кондуктивных радиопомех ГОСТ Р 51318.16.2.3-2008 (СИСПР 16-2-3:2005) Совместимость технических средств электромагнитная. Требования к аппаратуре для измерения параметров индустриальных радиопомех и помехоустойчивости и методы измерений. Часть 2-1. Методы измерений параметров индустриальных радиопомех и помехоустойчивости. Измерение излучаемых радиопомех ГОСТ Р 51318.22-2006 (СИСПР 22:2006) Совместимость технических средств электромагнитная. Оборудование информационных технологий. Радиопомехи индустриальные. Нормы и методы измерений ГОСТ 30372-95/ГОСТ Р 50397-92 Совместимость технических средств электромагнитная. Термины и определения Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку. 3 Термины и определенияВ настоящем стандарте применены термины по ГОСТ 30372, [1], а также следующие термины с соответствующими определениями: 3.1 порт (port): Граница между СБП и внешней электромагнитной средой (зажим, разъем, клемма и т.п.) (см. рисунок 1). Рисунок 1 - Примеры портов СБП 3.2 порт корпуса (enclosure port): Физическая граница СБП, через которую могут излучаться создаваемые СБП или проникать внешние электромагнитные поля. 4 Электромагнитная обстановкаПриведенные ниже примеры электромагнитной обстановки соответствуют большинству мест установки СБП: a) электромагнитная обстановка класса I: электромагнитная обстановка помещений (зданий) в жилых, коммерческих зонах и производственных зонах с малым энергопотреблением, непосредственно подключенных без промежуточных трансформаторов к низковольтным распределительным электрическим сетям общего назначения (см. также ГОСТ Р 51317.6.1); b) электромагнитная обстановка класса II: электромагнитная обстановка зданий, учреждений и предприятий в коммерческих зонах, производственных зонах с малым энергопотреблением и в промышленных зонах, не подключенных к низковольтным распределительным электрическим сетям общего назначения, к которым подключены жилые здания (см. также ГОСТ Р 51317.6.2). 5 Классификация СБП5.1 СБП категории С1К данной категории относят СБП, предназначенные для применения без ограничений в электромагнитной обстановке класса I. СБП данной категории пригодны для применения в жилых зданиях и помещениях. СБП категории С1 должны соответствовать нормам электромагнитной эмиссии, установленным для СБП категории С1, и требованиям устойчивости к электромагнитным помехам, установленным в таблице 5. 5.2 СБП категории С2К данной категории относят СБП с выходным током не более 16 А, предназначенные для применения без ограничений в электромагнитной обстановке класса П. СБП данной категории пригодны также для использования в электромагнитной обстановке класса I при их подключении к сети с использованием промышленных вилок и розеток или постоянно. СБП категории С2 должны соответствовать нормам электромагнитной эмиссии, установленным для СБП категории С2, и требованиям устойчивости к электромагнитным помехам, установленным в таблице 6. В эксплуатационных документах на СБП категории С2 должна быть приведена предупреждающая надпись:
5.3 СБП категории С3К данной категории относят СБП с выходным током более 16 А, предназначенные для применения в электромагнитной обстановке класса II. Такие СБП пригодны для использования в коммерческих и промышленных установках, удаленных на расстояние не менее 30 м от зданий, классифицируемых как относящиеся к электромагнитной обстановке класса I. СБП категории С3 должны соответствовать нормам электромагнитной эмиссии, установленным для СБП категории С3, и требованиям устойчивости к электромагнитным помехам, установленным в таблице 6. В эксплуатационных документах на СБП категории С3 должна быть приведена предупреждающая надпись:
5.4 СБП категории С4К данной категории относят СБП, предназначенные для применения в сложной электромагнитной обстановке. Применимые нормы электромагнитной эмиссии и требования устойчивости к помехам СБП данной категории должны быть предметом соглашения между поставщиком и пользователем СБП. Для СБП категории С4 значения тока не ограничивают. 5.5 Категории СБП и электромагнитная обстановкаЕсли электромагнитная обстановка определена как электромагнитная обстановка класса I, следует использовать СБП категорий С1 или С2. Если электромагнитная обстановка определена как электромагнитная обстановка класса II, следует использовать СБП категории С2 или С3. Если электромагнитная обстановка в месте размещения СБП не может быть определена как электромагнитная обстановка класса I или II, следует использовать СБП категории С4. 6 Электромагнитная эмиссия6.1 Общие положенияНормы помех, создаваемых СБП, установлены в настоящем стандарте в полосе частот от 0 Гц до 1 ГГц. Значения норм помех выбраны так, чтобы помехи, создаваемые СБП при нормальном функционировании, не достигали уровня, при котором они будут вызывать нарушения функционирования других технических средств, применяемых в соответствии с назначением. Примечания 1 Установленные нормы помех не могут, однако, исключить нарушения радио- и телевизионного приема, если расстояние от места установки СБП до приемных антенн менее 10 м для СБП категорий С1 или С2 и менее 30 м для СБП категории С3. 2 В отдельных случаях, например, если аппаратура с высокой степенью восприимчивости к помехам используется в непосредственной близости к СБП, может быть необходимым применение дополнительных мер для уменьшения уровней помех ниже установленных норм. 6.2 Общие требованияСБП должны соответствовать нормам помех, установленным в 6.3 - 6.4. Испытания на соответствие установленным нормам проводят при следующих условиях функционирования СБП: - номинальное входное напряжение; - штатный режим функционирования, а также режим запасенной энергии; - линейная активная нагрузка на выходных портах переменного тока СБП, при которой уровень помех максимальный. В 6.4 и 6.5 установлены нормы помех и методы испытаний СБП, соответствующих области применения настоящего стандарта, в отношении помех, которые могут нарушить работу других устройств, например, радиоприемников. Установленные нормы помех представляют собой существенные требования ЭМС. Методы испытаний установлены для каждого рассматриваемого порта. При проведении испытаний применяют приложение А. 6.3 Общие условия измерений6.3.1 Общие положения Измерения параметров помех проводят в режиме работы СБП, соответствующем нормальному применению, обеспечивающем наибольшую электромагнитную эмиссию в исследуемой полосе частот. При этом должны быть исследованы два рабочих режима - штатный режим и режим накопленной энергии. Должны быть приняты меры к тому, чтобы максимизировать эмиссию за счет изменения конфигурации испытуемого устройства в установке для испытаний. Для СБП с дополнительными входными сетевыми портами, используемыми для подключения отдельных параллельно действующих источников электропитания, эти порты должны быть там, где это возможно, временно подключены к обычным входным портам электропитания переменного тока. Испытания для проверки кондуктивных помех по 6.4 должны включать в себя проведение измерений на этих дополнительных портах. Если СБП представляет собой часть системы или может быть подключена к вспомогательному оборудованию, то испытания проводят при подключении СБП к минимальной конфигурации вспомогательного оборудования, необходимого для испытаний всех портов. Допускается подключение к портам СБП нагрузок с эквивалентным полным сопротивлением. Выходы переменного тока СБП должны быть нагружены на линейные нагрузки, обеспечивающие возможность функционирования испытуемого устройства при любых нагрузочных условиях в пределах номинальных значений выходных параметров. Конфигурация и рабочий режим при проведении измерений должны быть подробно указаны в протоколе испытаний (см. приложение А в части испытательной установки и процедур измерений). При проведении испытаний на месте установки см. приложение Е. Испытания проводят при условиях электромагнитной обстановки, характерных для применения СБП, и при номинальном напряжении питания, если в технической документации на СБП не установлены иные требования. 6.3.2 Эксплуатационные документы Покупатель/пользователь должен быть информирован о необходимости предпринять специальные меры для обеспечения соответствия требованиям настоящего стандарта, например, в отношении использования экранированных или специальных кабелей. Должны быть также указаны любые ограничения длины выходных кабелей переменного тока. При необходимости в наличии должен быть перечень вспомогательного оборудования, применяемого совместно с СБП для обеспечения соответствия нормам помех. 6.3.3 Применимость норм помех Испытания проводят применительно к соответствующим портам СБП. 6.4 Кондуктивные помехи6.4.1 Нормы напряжения индустриальных радиопомех на входных портах электропитания Значения напряжения индустриальных радиопомех (ИРП), создаваемых СБП на входных портах электропитания, не должны превышать норм, установленных в таблицах 1 или 2 с учетом категории СБП и номинального значения выходного тока. Нормы напряжения ИРП выражены в дБ (исх. 1 мкВ) [далее вместо дБ (исх. 1 мкВ) применяют дБ (1 мкВ)]. СБП должны соответствовать нормам средних и квазипиковых значений напряжения ИРП при использовании измерителей ИРП по ГОСТ Р 51318.16.1.1 с квазипиковым детектором и детектором средних значений соответственно и проведении измерений в соответствии с методами, изложенными в приложении А, раздел А.6. Если при использовании измерителя ИРП с квазипиковым детектором выполняется норма средних значений напряжения, то СБП следует считать соответствующим обеим нормам, и в измерениях средних значений нет необходимости. Если измеритель ИРП отмечает изменения показаний, близких к норме, то эти показания наблюдают в течение не менее 15 с на каждой частоте измерений и регистрируют наиболее высокие показания, кроме отдельных кратковременных выбросов, которые исключают. СБП категории С1 и С2. Таблица 1 - Нормы напряжения ИРП на портах электропитания СБП категорий С1 и С2 в полосе частот от 0,15 до 30 МГц
СБП категории С3. Таблица 2 - Нормы напряжения ИРП на портах электропитания СБП категории С3 в полосе частот от 0,15 до 30 МГц

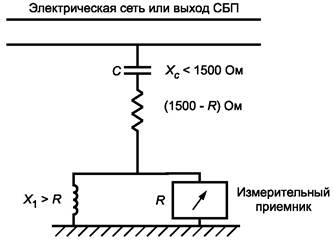

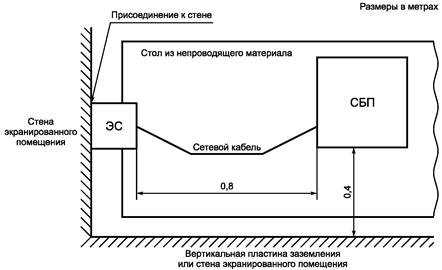

6.4.2 Нормы напряжения ИРП на выходных портах электропитания переменного тока СБП При установлении норм руководствуются значениями, приведенными в таблицах 1 и 2. При этом для выходных портов электропитания переменного тока СБП допускается повышение норм на 14 дБ в сравнении со значениями, приведенными в таблицах 1 и 2, за исключением норм для СБП категории С3 с номинальным выходным током более 100 А, где увеличение норм не допускается. Данные нормы применяют только для СБП, длина выходных кабелей которых в соответствии с эксплуатационными документами на СБП может превышать 10 м. Значения напряжения ИРП должны быть измерены с использованием пробника напряжения в соответствии с А.2.3. 6.4.3 Нормы напряжения ИРП на сигнальных портах и портах связи СБП Для портов, предназначенных для подключения к коммутируемым телефонным сетям общего назначения (PSTN), применяют нормы ИРП и методы испытаний, установленные в ГОСТ Р 51318.22 (см. также приложение С). 6.4.4 Нормы напряжения ИРП на портах постоянного тока Порт постоянного тока рассматривается как внутренняя часть СБП и не является объектом для установления норм кондуктивных ИРП. Следует учитывать, что кондуктивные ИРП на порте постоянного тока СБП могут привести к излучению помех. Однако в проведении дополнительных испытаний, учитывающих излучение помех при наличии кондуктивных ИРП на порте постоянного тока, нет необходимости, если СБП в штатном рабочем режиме и режиме накопленной энергии при размещении, как указано в настоящем пункте, соответствует нормам излучаемых ИРП, установленным в 6.5. Если СБП имеет порт постоянного тока для подключения внешнего источника постоянного тока, то данный источник учитывают при размещении СБП для проведения испытаний. При испытаниях настольных СБП батарея и ее кожух должны быть установлены в положение, указанное в эксплуатационных документах на СБП. При испытаниях напольных СБП источник внешнего питания и его кожух должны быть установлены на расстоянии 0,8 м от СБП, и соединительные кабели должны быть проложены в соответствии с эксплуатационными документами на СБП. Для СБП больших размеров, где источник постоянного тока устанавливают на удалении от СБП, соединительные кабели прокладывают в соответствии с эксплуатационными документами на СБП. Источник постоянного тока или испытательную батарею устанавливают в месте расположения концов кабелей для проведения измерений в режиме запасенной энергии. 6.4.5 Гармонические составляющие потребляемого тока Для СБП, номинальные значения потребляемого тока и входного напряжения которых соответствуют области применения ГОСТ Р 51317.3.2, применяют нормы гармонических составляющих тока и метод испытаний, установленные в данном стандарте. Требования к испытательной установке приведены также в ГОСТ Р 51317.4.7. 6.5 Излучаемые помехи6.5.1 Радиочастотное электромагнитное поле Значения напряженности поля ИРП, создаваемых СБП, не должны превышать норм, установленных в таблице 3. Нормы напряженности поля ИРП выражены в дБ (исх. 1 мкВ/м) [далее вместо дБ (исх. 1 мкВ/м) применяют дБ (1 мкВ/м)]. Если измеритель ИРП отмечает изменения показаний, близких к норме, то эти показания наблюдают в течение не менее 15 с на каждой частоте измерений и регистрируют наиболее высокие показания, кроме отдельных кратковременных выбросов, которые исключают. Нормы излучаемых ИРП на частотах ниже 30 МГц не устанавливают. Таблица 3 - Нормы напряженности поля ИРП, создаваемых СБП в полосе частот от 0,15 до 30 МГц

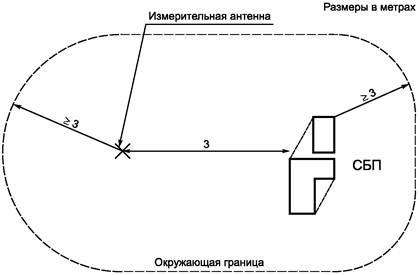

Примечания 1 Измерительное расстояние равно 10 м. Если измерения напряженности поля ИРП при измерительном расстоянии 10 м не могут быть проведены из-за высокого уровня внешних радиопомех или по другим причинам, допускается проведение измерений при уменьшенном расстоянии, например 3 м (см. ГОСТ Р 51318.22, примечание к 10.3.1). 2 При измерениях в условиях внешних радиопомех может потребоваться проведение дополнительных мероприятий. 6.5.2 Магнитное поле При поступлении СБП в обращение нормы создаваемого магнитного поля не устанавливают. В приложении В приведены нормы напряженности магнитного поля, имеющие информационный характер, и сведения о методе измерений. 7 Устойчивость к электромагнитным помехам7.1 Общие положенияТребования устойчивости к помехам устанавливают в полосе частот от 0 Гц до 1 ГГц. Требования помехоустойчивости и критерии качества функционирования представляют собой существенные требования электромагнитной совместимости. Методы испытаний установлены для каждого рассматриваемого порта. Требования устойчивости к помехам, установленные в настоящем разделе, не учитывают экстремальных условий, которые с малой вероятностью могут возникать в любых местах размещения СБП. Для обеспечения нормального функционирования СБП в таких условиях могут быть необходимы повышенные требования помехоустойчивости. Примечание - В отдельных случаях уровень внешних электромагнитных помех может превышать требования помехоустойчивости, установленные в настоящем стандарте, например, при использовании портативных радиопередатчиков в непосредственной близости к СБП. В данных случаях могут быть необходимы специальные меры защиты, применяемые к источнику помех либо к СБП, либо к тому и другому одновременно. 7.2 Общие требования и критерии качества функционированияСБП должны соответствовать требованиям устойчивости к электромагнитным помехам, установленным в 7.3 - 7.6. Критерии качества функционирования при воздействии помех, применимые для СБП, установлены в таблице 4. Таблица 4 - Критерии качества функционирования СБП при испытаниях на помехоустойчивость
Испытания на помехоустойчивость проводят при следующих условиях функционирования СБП: - номинальное входное напряжение; - штатный рабочий режим; - линейная нагрузка при номинальной активной выходной мощности или световая нагрузка в соответствии с [2]. Методы испытаний установлены в приложении D. 7.3 Основные требования помехоустойчивости - высокочастотные помехи7.3.1 Условия Минимальные требования устойчивости к высокочастотным помехам и критерии качества функционирования при испытаниях на помехоустойчивость установлены в таблицах 5 и 6. Применимые критерии качества функционирования - см. таблицу 4. 7.3.2 СБП категории С1 Уровни испытательных воздействий для СБП категории С1 установлены в таблице 5. Если СБП соответствует требованиям устойчивости к помехам, установленным в таблице 5, то в эксплуатационных документах на СБП или на корпусе оборудования должно быть приведено предупреждение о том, что данная СБП не предназначена для применения в промышленной электромагнитной обстановке. Таблица 5 - Минимальные требования устойчивости к помехам СБП категории С1
7.3.3 СБП категории С2 и С3 Испытательные воздействия с характеристиками, установленными в таблице 6, применяют для СБП, предназначенных для применения в электромагнитной обстановке класса II. Таблица 6 - Минимальные требования устойчивости к помехам СБП категорий С2 и С3
7.4 Устойчивость к низкочастотным кондуктивным помехамФункционирующие СБП должны быть устойчивы к низкочастотным помехам в электрических сетях и сигналам, передаваемым по электрическим сетям, значения которых соответствуют уровням электромагнитной совместимости, установленным для электрических сетей в [3] (см. приложение D, раздел D.6). Соответствие проверяется имитацией низкочастотных электромагнитных помех и сигналов в соответствии с [3]. Испытуемая СБП должна функционировать без ухудшения в соответствии с критерием качества функционирования А. 7.5 Устойчивость к магнитному полю промышленной частотыФункционирующие СБП должны быть устойчивы к магнитному полю промышленной частоты по ГОСТ Р 50648. При испытаниях СБП категории С1 устанавливают степень жесткости испытаний 2 (10 А/м), СБП категорий С2 и С3 - степень жесткости испытаний 3 (30 А/м). 7.6 Устойчивость к провалам, кратковременным прерываниям и изменениям напряжения электропитанияУстойчивость к провалам, кратковременным прерываниям и изменениям напряжения электропитания (см. ГОСТ Р 51317.4.11) представляет собой одну из главных целей СБП, как установлено в [2]. Приложение А
|

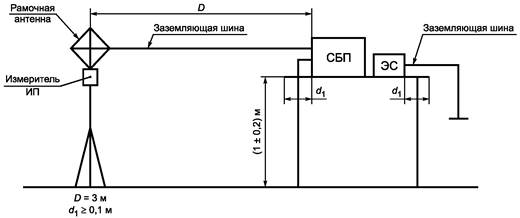

Норма, квазипиковое значение, дБ (1 мкА/м) |
||
СБП категории С1 |
СБП категории С2 |
|
0,01 - 0,15 |
40 - 16,5 |
52 - 28,5 |
0,15 - 1,0 |
16,5 - 0 |
28,5 - 12 |
1 - 30 |
От 0 до -10,5 |
12 - 1,5 |
Примечания 1 Нормы в полосе от 0,01 до 0,15 МГц не являются обязательными. 2 Нормы линейно уменьшаются в зависимости от логарифма частоты во всех полосах частот. |
Таблица В.2 - Нормы напряженности магнитного поля от СБП с номинальным выходным током более 16 А
Норма, квазипиковое значение, дБ (1 мкА/м) |
||
СБП категории С1 |
СБП категории С2 |
|
0,01 - 0,15 |
52 - 28,5 |
64 - 40,5 |
0,15 - 1,0 |
28,5 - 12 |
40,5 - 24 |
1 - 30 |
12 - 1,5 |
24 - 13,5 |
Примечания 1 Нормы в полосе от 0,01 до 0,15 МГц не являются обязательными. 2 Нормы линейно уменьшаются в зависимости от логарифма частоты во всех полосах частот. |
Электромагнитная эмиссия - нормы ИРП на сигнальных портах

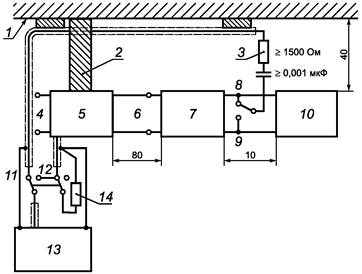

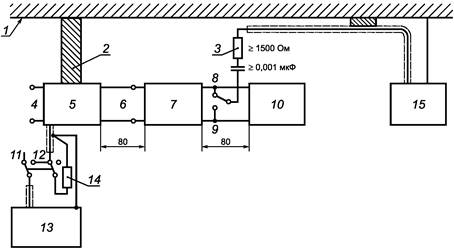

Нормы ИРП на сигнальных портах СБП, установленные в таблице С.1, применяют, если длина подключаемых кабелей в соответствии с технической документацией на СБП может превышать 10 м. В этом случае изготовитель СБП должен установить вид сигнального кабеля. Нормы ИРП выражены в дБ (исх. 1 мкА) [далее вместо дБ (исх. мкА) применяют дБ (1 мкА)].
Таблица С.1 - Нормы ИРП на сигнальных портах
Полоса частот, МГц |
Норма общего
несимметричного |
Обозначение
стандарта |
|
Сигнальный порт, порт управления |
0,15 - 0,5 |
40 - 30 (квазипиковое значение), 30 - 20 (среднее значение) |
ГОСТ Р 51318.22 (оборудование класса В) |
0,5 - 30 |
30 (квазипиковое значение), 20 (среднее значение) |
||
Примечание - Нормы в полосе от 0,01 до 0,15 МГц линейно уменьшаются в зависимости от логарифма частоты. |
Устойчивость к электромагнитным помехам - методы испытаний
D.1 Общие положения
D.1.1 Цель испытаний
Цель данных испытаний заключается в определении степени устойчивости СБП к воздействию внешних помех. С учетом области изменений физических размеров и номинальной мощности СБП изготовитель должен выбрать наиболее приемлемые измерительную площадку и размещение испытуемого оборудования, которые наилучшим образом соответствуют физическим размерам СБП, в том числе, если необходимо, для испытуемого оборудования с номинальным током, превышающим 100 А.
D.1.2 Обстановка при проведении испытаний
Испытания на устойчивость к электромагнитным помехам целесообразно проводить в испытательной лаборатории. В помещении лаборатории должна быть металлическая пластина заземления, выступающая не менее чем на 0,5 м за контуры испытуемой СБП со всех сторон. Размеры пластины заземления должны быть не менее 1×1 м.

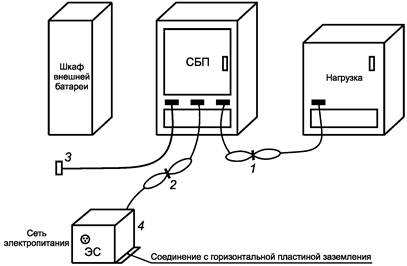

Напольные СБП размещают на подставке из сухого дерева толщиной 0,1 м.

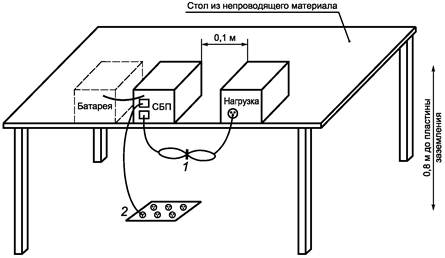

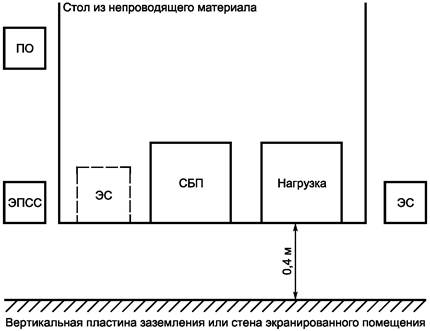

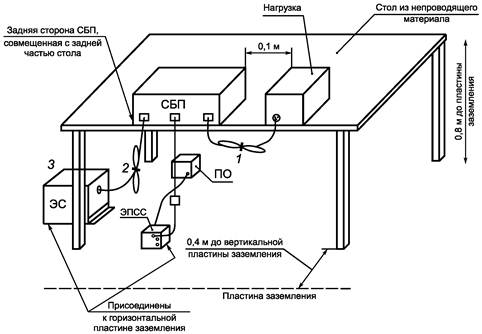

Настольные СБП размещают на деревянном столе высотой 0,8 м.
D.2 Устойчивость к электростатическим разрядам
Испытания на устойчивость к электростатическим разрядам проводят в соответствии с ГОСТ Р 51317.4.2. Электростатические разряды подают только на те точки и поверхности СБП, которые доступны персоналу при нормальном применении, а также на горизонтальную пластину связи и вертикальные пластины связи размерами 0,5×0,5 м.
D.3 Устойчивость к излученным электромагнитным полям
D.3.1 Испытания на устойчивость к электростатическим разрядам проводят в соответствии с ГОСТ Р 51317.4.3. Требования к испытательному оборудованию, испытательной установке, аттестации испытательного электромагнитного поля, размещению испытуемого оборудования и процедуре испытаний - по ГОСТ Р 51317.4.3, разделы 6 - 8.

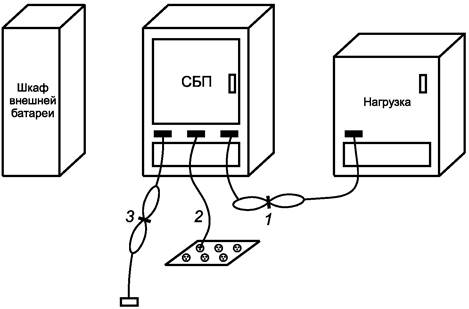

D.3.2 Расположение кабелей
Расположение кабелей при испытаниях - в соответствии с ГОСТ Р 51317.4.3, подраздел 7.3.
D.4 Устойчивость к наносекундным импульсным помехам
D.4.1 Испытания проводят подачей наносекундных импульсных помех на все кабели, которые могут быть подключены к СБП, за исключением тех, длина которых в соответствии с технической документацией на СБП менее 3 м.
D.4.2 Испытания на устойчивость к наносекундным импульсным помехам проводят в соответствии с ГОСТ Р 51317.4.4.
D.4.3 Для подачи импульсных помех на кабели СБП применяют емкостные клещи связи в соответствии с ГОСТ Р 51317.4.4, подраздел 6.3, размещаемые на расстоянии не более 1 м от СБП.
D.5 Устойчивость к микросекундным импульсным помехам большой энергии
Испытания на устойчивость к микросекундным импульсным помехам большой энергии проводят в соответствии с ГОСТ Р 51317.4.5.
D.6 Устойчивость к низкочастотным помехам
D.6.1 Устойчивость к гармоникам и интергармоникам сетевого напряжения
СБП должны устойчиво функционировать при воздействии гармоник и интергармоник сетевого напряжения с параметрами, как установлено в [3]. Соответствие проверяют проведением испытаний в соответствии с D.6.1.1 и D.6.1.2. Качество функционирования СБП при испытаниях должно соответствовать установленному критерию.
Минимальные испытания на помехоустойчивость должны включать в себя воздействие синусоидального сигнала напряжением 10 В с частотой, медленно изменяющейся в пределах от 140 до 360 Гц. Используют испытательное оборудование, представляющее собой последовательную инжектирующую цепь, подающую синусоидальное напряжение от генератора гармоник и усилителя на порт электропитания 50/60 Гц.
D.6.1.2 Трехфазные СБП
Метод испытаний и напряжение испытательного сигнала должны соответствовать методу испытаний и напряжению испытательного сигнала для однофазных СБП. Применяют генератор трехфазного напряжения переменной частоты (статический или с использованием вращающейся машины). Частоту медленно изменяют в пределах от 140 до 360 Гц. Испытания проводят для прямой и обратной последовательностей синусоидальных трехфазных сигналов помех.
Если СБП подключают к четырехпроводной трехфазной сети с нейтральным проводом, его испытывают как однофазное оборудование только на частотах, близких к утроенной частоте сети.
D.6.2 Устойчивость к несимметрии в трехфазных системах электроснабжения (только для трехфазных СБП)
Трехфазные СБП должны быть испытаны на устойчивость к несимметрии амплитуд и фаз напряжений в системах трехфазного переменного тока. Несимметрия должна быть введена в питающее напряжение с использованием однофазного трансформатора или эквивалентным способом. Испытания на устойчивость к несимметрии напряжений электропитания проводят в одной фазе.
Испытания на устойчивость к амплитудной несимметрии напряжений проводят с использованием трансформатора с отношением витков 220:5, подключаемого ко входу СБП при напряжении 220 В, как представлено на рисунке D.1. Испытания проводят в соответствии с рисунком D.1, а также при обратном подключении первичной обмотки трансформатора.

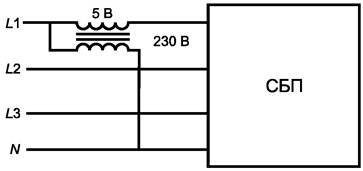

Рисунок D.1 - Амплитудная несимметрия
Испытания на устойчивость к фазовой несимметрии напряжений проводят с использованием трансформатора с отношением витков 380:5, подключаемого ко входу СБП при напряжении 380 В, как представлено на рисунке D.2. Испытания проводят в соответствии с рисунком D.2, а также при обратном подключении первичной обмотки трансформатора.

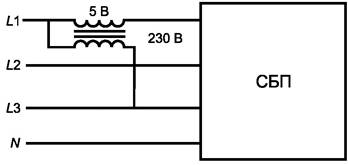

Рисунок D.2 - Фазовая несимметрия
Проведение испытаний на месте установки обычно необходимо для СБП категории С4. В ряде случаев такие испытания могут быть проведены и для СБП других категорий (С2 и С3).
Измерения ИРП целесообразно проводить на границе помещения пользователя, в котором установлена СБП. Если эти границы находятся на расстоянии менее 30 м от места установки СБП, то испытания следует проводить на расстоянии 30 м от места установки СБП. Измерения проводят с внешней стороны наружной стены здания, в котором расположена СБП.
Число точек измерений, проводимых по азимуту вокруг здания, определяют, исходя из практической целесообразности. Должно быть проведено не менее четырех измерений в ортогональных направлениях, а также измерения в направлении любого существующего оборудования, на которое может оказываться нежелательное воздействие.
Результаты испытаний СБП на месте установки должны относиться только к данной СБП, смонтированной в конкретном месте, так как характеристики места установки оказывают влияние на результаты измерений. Установленный пользователем образец СБП, соответствующий нормам ИРП при испытаниях на месте установки, может быть без нарушения соответствия дополнен образцами ОИТ, соответствующими нормам, установленным в настоящем стандарте.
Таблица F.1
Обозначение ссылочного национального стандарта Российской Федерации |
Обозначение и наименование ссылочного международного стандарта и условное обозначение степени его соответствия ссылочному национальному стандарту |
ГОСТ Р 50648-94 (МЭК 1000-4-8-93) |
МЭК 61000-4-8:1993 «Электромагнитная совместимость (ЭМС). Часть 4. Методы испытаний и измерений. Раздел 8. Испытания на устойчивость к магнитным полям промышленной частоты» (MOD) |
ГОСТ Р 51317.3.2-2006 (МЭК 61000-3-2:2005) |
МЭК 61000-3-2:2005 «Электромагнитная совместимость (ЭМС). Часть 3-2. Нормы. Нормы эмиссии гармонических составляющих тока (оборудование с потребляемым током < 16 А в одной фазе» (MOD) |
ГОСТ Р 51317.4.2-99 (МЭК 61000-4-2-95) |
МЭК 61000-4-2:1995 «Электромагнитная совместимость (ЭМС). Часть 4. Методы испытаний и измерений. Раздел 2. Испытания на устойчивость к электростатическим разрядам» (MOD) |
ГОСТ Р 51317.4.3-2006 (МЭК 61000-4-3:2006) |
МЭК 61000-4-3:2006 «Электромагнитная совместимость (ЭМС). Часть 4-3. Методы испытаний и измерений. Испытания на устойчивость к излученному радиочастотному электромагнитному полю» (MOD) |
ГОСТ Р 51317.4.4-2007 (МЭК 61000-4-4:2004) |
МЭК 61000-4-4:2004 «Электромагнитная совместимость (ЭМС). Часть 4-4. Методы испытаний и измерений. Испытания на устойчивость к электрическим быстрым переходным процессам/пачкам» (MOD) |
ГОСТ Р 51317.4.5-99 (МЭК 61000-4-5-95) |
МЭК 61000-4-5:1995 «Электромагнитная совместимость (ЭМС). Часть 4. Методы испытаний и измерений. Раздел 5. Испытания на устойчивость к микросекундным импульсным помехам большой энергии» (MOD) |
ГОСТ Р 51317.4.6-99 (МЭК 61000-4-6-96) |
МЭК 61000-4-6:1996 «Электромагнитная совместимость (ЭМС). Часть 4. Методы испытаний и измерений. Раздел 6. Устойчивость к кондуктивным помехам, наведенным радиочастотными полями» (MOD) |
ГОСТ Р 51317.4.7-2008 (МЭК 61000-4-7-2002) |
МЭК 61000-4-7:2002 «Электромагнитная совместимость (ЭМС). Часть 4-7. Методы испытаний и измерений. Общее руководство по измерениям гармоник и интергармоник и измерительным приборам для систем электроснабжения и подключаемого к ним оборудования» (MOD) |
ГОСТ Р 51317.4.11-99 (МЭК 61000-4-11-94) |
МЭК 61000-4-11:2004 «Электромагнитная совместимость (ЭМС). Часть 4-11. Методы испытаний и измерений. Испытания на устойчивость к провалам напряжения, кратковременным прерываниям и изменениям напряжения» (MOD) |
ГОСТ Р 51317.6.1-2006 (МЭК 61000-6-1:2005) |
МЭК 61000-6-1:2005 «Электромагнитная совместимость (ЭМС). Часть 6-1. Общие стандарты. Помехоустойчивость для жилых, коммерческих и легких промышленных обстановок» (MOD) |
ГОСТ Р 51317.6.2-2006 (МЭК 61000-6-2:2005) |
МЭК 61000-6-2:2005 «Электромагнитная совместимость (ЭМС). Часть 6-2. Общие стандарты. Помехоустойчивость для промышленных обстановок» (MOD) |
ГОСТ Р 51318.16.1.1-2007 (СИСПР 16-1-1:2006) |
СИСПР 16-1-1:2006 «Требования к аппаратуре для измерения параметров индустриальных радиопомех и помехоустойчивости и методы измерений. Часть 1-1. Аппаратура для измерения параметров индустриальных радиопомех и помехоустойчивости. Измерительная аппаратура» (MOD) |
ГОСТ Р 51318.16.1.2-2007 (СИСПР 16-1-2:2006) |
СИСПР 16-1-2:2006 «Требования к аппаратуре для измерения радиопомехи помехоустойчивости и методы измерений. Часть 1-2. Аппаратура для измерения радиопомех и помехоустойчивости. Вспомогательное оборудование. Кондуктивные радиопомехи» (MOD) |
ГОСТ Р 51318.16.1.4-2008 (СИСПР 16-1-4:2007) |
СИСПР 16-1-4:2007 «Требования к аппаратуре для измерения радиопомехи помехоустойчивости и методы измерений. Часть 1-4. Аппаратура для измерения радиопомех и помехоустойчивости. Вспомогательное оборудование. Излучаемые радиопомехи» (MOD) |
ГОСТ Р 51318.16.2.1-2008 (СИСПР 16-2-1:2005) |
СИСПР 16-2-1:2005 Требования к аппаратуре для измерения радиопомехи помехоустойчивости и методы измерений. Часть 2-1. Методы измерения радиопомех и помехоустойчивости. Измерение кондуктивных помех» (MOD) |
ГОСТ Р 51318.16.2.3-2009 (СИСПР 16-2-3:2006) |
СИСПР 16-2-3:2006 «Требования к аппаратуре для измерения радиопомехи помехоустойчивости и методы измерений. Часть 2-3. Методы измерения радиопомех и помехоустойчивости. Измерение излучаемых помех» (MOD) |
ГОСТ Р 51318.16.4.2-2006 (СИСПР 16-4-2:2003) |
СИСПР 16-4-2:2003 «Технические требования к аппаратуре для измерения радиопомех и помехоустойчивости и методы измерений. Часть 4-2. Неопределенности, статистика и моделирование норм. Неопределенность измерений в области ЭМС» (MOD) |
ГОСТ Р 51318.22-2006 (СИСПР 22:2005) |
СИСПР 22:2005 «Оборудование информационных технологий. Характеристики радиопомех. Нормы и методы измерений» (MOD) |
МЭК 60050-161:1990 «Международный электротехнический словарь. Глава 161. Электромагнитная совместимость» (NEQ) |
|
В настоящем стандарте использованы следующие условные обозначения степени соответствия стандартов: MOD - модифицированный стандарт; NEQ - неэквивалентный стандарт. |
МЭК 60050-161:1990 Международный электротехнический словарь. Глава 161. Электромагнитная совместимость |
|
(IEC 60050-161:1990) |
(International Electrotechnical Vocabulary (IEV) - Chapter 161: Electromagnetic compatibility) |
МЭК 62040-3:1999 Системы бесперебойного питания (СБП). Часть 3. Методы установления требований к качеству функционирования и испытаниям |
|
(IEC 62040-3:1999) |
(Uninterruptible power systems (UPS) - Part 3: Methods of specifying the performance and test requirements) |
МЭК 61000-2-2:2002 Электромагнитная совместимость (ЭМС). Часть 2-2. Электромагнитная обстановка. Уровни электромагнитной совместимости для низкочастотных кондуктивных помех и сигналов в общественных низковольтных системах электроснабжения |
|
(IEC 61000-2-2:2002) |
(Electromagnetic compatibility (EMC) - Part 2-2: Environment - Compatibility levels for low-frequency conducted disturbances and signaling in public low voltage power supply systems) |
Ключевые слова: электромагнитная совместимость, системы бесперебойного питания, электромагнитная эмиссия, индустриальные радиопомехи, гармонические составляющие потребляемого тока, устойчивость к электромагнитным помехам, требования, критерии качества функционирования, методы испытаний, методы измерений
