ВИНТЫ С ЦИЛИНДРИЧЕСКОЙ СКРУГЛЕННОЙ
ГОЛОВКОЙ И ЗВЕЗДООБРАЗНЫМ
УГЛУБЛЕНИЕМ ПОД КЛЮЧ

ISO 14583:2001
Hexalobular socket pan head screws
(IDT)

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»

Сведения о стандарте

1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием «Центральный Ордена Трудового Красного Знамени научно-исследовательский автомобильный и автомоторный институт» (ФГУП «НАМИ») на основе собственного перевода стандарта, указанного в пункте 4

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 229 «Изделия крепежные»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 18 июня 2009 г. № 201-ст

4 Настоящий стандарт идентичен международному стандарту ИСО 14583:2001 «Винты со скругленной головкой и шестилепестковым углублением под торцовый ключ» (ISO 14583:2001 «Hexalobular socket pan head screws»).

Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (пункт 3.5).

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в приложении А.

5 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуются в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок - в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

ГОСТ Р ИСО 14583-2009

ВИНТЫ С ЦИЛИНДРИЧЕСКОЙ СКРУГЛЕННОЙ ГОЛОВКОЙ
И ЗВЕЗДООБРАЗНЫМ УГЛУБЛЕНИЕМ ПОД КЛЮЧ

Дата введения - 2010-01-01

1 Область применения

Настоящий стандарт устанавливает характеристики винтов с цилиндрической скругленной головкой и звездообразным углублением под ключ с резьбой от М2 до М10 для изделий класса точности А.

В случаях, когда предъявляются другие требования, чем установленные в настоящем стандарте, их следует выбирать из международных стандартов, таких как, например, ИСО 261, ИСО 888, ИСО 898-1, ИСО 965-2, ИСО 965-3, ИСО 3506-1 и ИСО 4759-1.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ИСО 225:1983 Изделия крепежные. Болты, винты, шпильки и гайки. Символы и обозначения размеров

ИСО 898-1:1999 Механические свойства крепежных изделий из углеродистой и легированной стали. Часть 1. Болты, винты и шпильки

ИСО 965-2:1998 Резьбы метрические. ИСО общего применения. Допуски. Часть 2. Предельные размеры для наружной и внутренней резьбы общего применения. Средний класс точности

ИСО 3269:2000 Изделия крепежные. Приемочный контроль

ИСО 3506-1:1997 Механические свойства крепежных изделий из коррозионно-стойкой нержавеющей стали. Часть 1. Болты, винты и шпильки

ИСО 4042:1999 Изделия крепежные. Электролитические покрытия

ИСО 4759-1:2000 Изделия крепежные. Допуски. Часть 1. Болты, винты, шпильки и гайки. Классы точности А, В и С

ИСО 6157-1:1988 Изделия крепежные. Дефекты поверхности. Часть 1. Болты, винты и шпильки общего назначения

ИСО 8839:1986 Механические свойства крепежных изделий. Болты, винты, шпильки и гайки из цветных металлов

ИСО 8992:2005 Изделия крепежные. Общие требования для болтов, винтов, шпилек и гаек

ИСО 10664:2005 Углубление звездообразное для ввертывания болтов и винтов

ИСО 10683:2000 Изделия крепежные. Неэлектролитические цинковые ламеллевые покрытия

3 Размеры

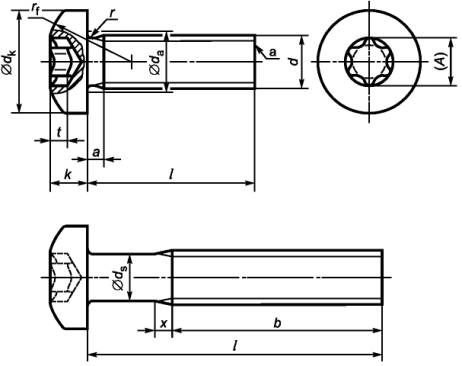

Размеры указаны на рисунке 1 и в таблице 1.

Символы и их обозначения, за исключением А, установлены в ИСО 225.

____________

^а Без фаски.

Примечание - Диаметр цилиндрического стержня d_s допускается выполнять равным номинальному диаметру резьбы или приблизительно среднему диаметру резьбы.

Рисунок 1

Таблица 1                                                                                                      В миллиметрах

Резьба d				М2	М2,5	М3	(М3,5)а	М4	М5	М6	М8	М10
Pb				0,4	0,45	0,5	0,6	0,7	0,8	1,0	1,25	1,5
а, не более				0,8	0,9	1,0	1,2	1,4	1,6	2,0	2,5	3,0
b, не менее				25	25	25	38	38	38	38	38	38
dа, не более				2,6	3,1	3,6	4,1	4,7	5,7	6,8	9,2	11,2
dк	не более			4,0	5,0	5,6	7,00	8,00	9,50	12,00	16,00	20,00
	не менее			3,7	4,7	5,3	6,64	7,64	9,14	11,57	15,57	19,48
k	не более			1,60	2,10	2,40	2,60	3,10	3,70	4,6	6,0	7,50
	не менее			1,46	1,96	2,26	2,46	2,92	3,52	4,3	5,7	7,14
r, не более				0,1	0,1	0,1	0,1	0,2	0,2	0,25	0,4	0,4
rf ≈				3,2	4	5	6	6,5	8	10	13	16
x, не более				1,0	1,1	1,25	1,5	1,75	2,0	2,5	3,2	3,8
Звездообразное углубление	Номер			6	8	10	15	20	25	30	45	50
	А - размер для справок			1,75	2,4	2,8	3,35	3,95	4,5	5,6	7,95	8,95
	t	не более		0,77	1,04	1,27	1,33	1,66	1,91	2,42	3,18	4,02
		не менее		0,63	0,91	1,01	1,07	1,27	1,52	2,02	2,79	3,62
Ic				Приблизительная масса винтов из углеродистой стали в килограммах на 1000 шт. (р = 7,85 кг/дм3) (только для справок)
номинальный размер	не менее		не более
3	2,8		3,2	0,178	0,336
4	3,76		4,24	0,196	0,366	0,544
5	4,76		5,24	0,215	0,396	0,588	0,891	1,30
6	5,76		6,24	0,233	0,426	0,632	0,951	1,38	2,32
8	7,71		8,29	0,270	0,486	0,720	1,07	1,53	2,57	4,37
10	9,71		10,29	0,307	0,546	0,808	1,19	1,69	2,81	4,72	9,96
12	11,65		12,35	0,344	0,606	0,896	1,31	1,84	3,06	5,07	10,6	19,8
(14)	13,65		14,35	0,381	0,666	0,984	1,43	2,00	3,31	5,42	11,2	20,5
16	15,65		16,35	0,418	0,726	1,07	1,55	2,15	3,56	5,78	11,9	21,8
20	19,58		20,42	0,492	0,846	1,25	1,79	2,46	4,05	6,48	13,2	23,8
25	24,58		25,42		0,996	1,47	2,09	2,85	4,67	7,36	14,8	26,3
30	29,58		30,42			1,69	2,39	3,23	5,29	8,24	16,4	28,8
35	34,5		35,5				2,68	3,62	5,91	9,12	18,0	31,3
40	39,5		40,5					4,01	6,52	10,0	19,6	33,9
45	44,5		45,5						7,14	10,9	21,2	36,4
50	49,5		50,5						7,76	11,8	22,8	38,9
(55)	54,4		55,6							12,6	24,4	41,4
60	59,4		60,6							13,5	26,0	43,9
___________________ а Размеры, заключенные в скобки, применять не рекомендуется. b P - шаг резьбы. с Винты с номинальными длинами выше пунктирной ступенчатой линии имеют резьбу до головки (b = l - а). См. ИСО 888. Примечание - Винты со стандартными длинами находятся между поперечными ступенчатыми линиями.

4 Технические требования

Технические требования в соответствии с таблицей 2.

Таблица 2

5 Обозначение

Пример условного обозначения винта с цилиндрической скругленной головкой и звездообразным углублением под ключ, с резьбой М5, номинальной длиной l = 20 мм и классом прочности 4.8

Винт с цилиндрической скругленной головкой М5×20-4.8-ГОСТР ИСО 14583-2009

Приложение А

(справочное)

Сведения о соответствии ссылочных международных стандартов
национальным стандартам Российской Федерации
