Автокран КС-45717-1 Ивановец
Автокран КС-45717-1 Ивановец грузоподъемностью 25 т для работы с обычными грузами и грузоподъемностью 20 т для работы с ядовитыми и взрывоопасными грузами, смонтирован на шасси УРАЛ-4320.
Автокран КС-45717-1 Ивановец имеет следующие конструктивные особенности:
- привод механизмов крана - гидравлический от насоса, приводимого в действие двигателем шасси.
Гидропривод обеспечивает:
- легкость и простоту управления краном
- плавность работы механизмов
- широкий диапазон рабочих скоростей
- совмещение крановых операций.
Допускается работа на сближенных опорах.
Микропроцессорный ограничитель грузоподъемности с цифровой индикацией информации позволяет следить за степенью загрузки крана, длиной и вылетом стрелы, высотой подъема оголовка стрелы; показывает фактическую величину груза на крюке и максимальную грузоподъемность на данном вылете, а также автоматически по заданным координатам ограничивает зону действия крана при работе в стесненных условиях или вблизи линии электропередачи.
Установленная в ограничителе телеметрическая память («Черный ящик») фиксирует рабочие параметры, а также степень нагрузки крана в течение всего срока службы.
Автокран КС-45717-1 Ивановец оборудован трехсекционная телескопической стрелой: Выдвижение секций - гидроцилиндром и полиспастами.
Для увеличения подстрелового пространства по особому заказу поставляется легкий решетчатый удлинитель стрелы (гусек).
Автокран КС-45717-1 Ивановец имеет следующие технические характеристики:
|
|
|
|
Базовое шасси |
Урал-4320-1934-40И |
|
Колесная формула |
6´6 |
|
Двигатель |
ЯМЗ-236НЕ2 |
|
Мощность двигателя, кВТ (л.с.) |
169 (230) |
|
Грузоподъемность, т |
25 |
|
Грузовой момент, тм |
75 |
|
Вылет стрелы, м |
2 - 19,7 |
|
Высота подъема, м: |
|
|
- с основной стрелой |
10 - 21,3 |
|
- с гуськом |
28,2 |
|
Длина стрелы, м |
9 - 21 |
|
Длина гуська, м |
7 |
|
Скорость подъема (опускания) груза, м/мин |
6,8 |
|
Макс. скорость подъема (опускания) пустого крюка, м/мин |
13,6 |
|
Скорость посадки, м/мин |
0,2 |
|
Частота вращения, 1/мин |
1,9 |
|
Скорость передвижения, км/ч |
60 |
|
Габаритные размеры в транспортном положении, мм: |
|
|
- длина |
10900 |
|
- ширина |
3650 |
|
- высота |
2500 |
|
Полная масса с основной стрелой, т |
22,21 |
|
Распределение нагрузки на дорогу, т.с.: |
|
|
- через шины передних колес тележки |
6,05 |
|
- через шины задних колес тележки |
6,16 |

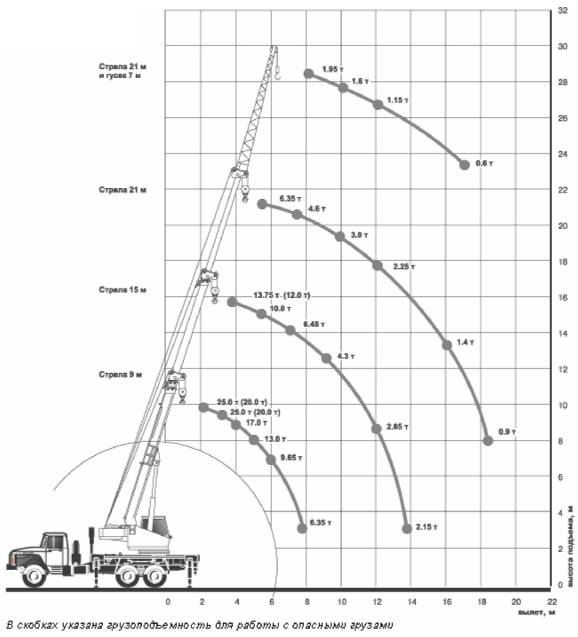

Автокран КС-45717-1 Ивановец имеет следующие грузовысотные характеристики:
