ОТРАСЛЕВЫЕ СТАНДАРТЫ
ДЕТАЛИ И СБОРОЧНЫЕ ЕДИНИЦЫ
ИЗ СТАЛЕЙ АУСТЕНИТНОГО КЛАССА
ДЛЯ ТРУБОПРОВОДОВ АЭС Dh=14 ¸ 325 мм
ТИПЫ, КОНСТРУКЦИЯ И РАЗМЕРЫ
ОСТ 24.125.01-89 - ОСТ 24.125.26-89
1991
УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства тяжелого, энергетического и транспортного машиностроения СССР от 26.05.89 № ВА-002-1/4829
СОГЛАСОВАН с Главным научно-техническим управлением Минатомэнерго СССР
Государственным комитетом СССР по надзору за безопасным ведением работ в атомной энергетике (Госатомэнергонадзор СССР)
ОТРАСЛЕВОЙ СТАНДАРТ
|
ТРОЙНИКИ
ШТАМПОВАННЫЕ ПЕРЕХОДНЫЕ КОНСТРУКЦИЯ И РАЗМЕРЫ |
ОСТ 24.125.18-89 |
Дата введения 01.01.90
1. Настоящий стандарт распространяется на штампованные переходные тройники с вытянутой горловиной из коррозионно-стойкой стали аустенитного класса для трубопроводов АЭС на рабочее давление и температуру среды (водяной пар и горячая вода):
|
p = 10,79 МПа (110 кгс/см2), t = 55 °С; p = 13,73 МПа (140 кгс/см2), t = 335 °С; p = 10,10 МПа (103 кгс/см2), t = 170 °С; p = 9,02 МПа (92 кгс/см2), t = 290 °С; |
p = 7,55 МПа (77 кгс/см2), t = 290 °С; p = 5,40 МПа (55 кгс/см2), t = 60 °С; p = 3,92 МПа (40 кгс/см2), t = 290 °С; p = 3,92 МПа (40 кгс/см2), t = 200 °C. |

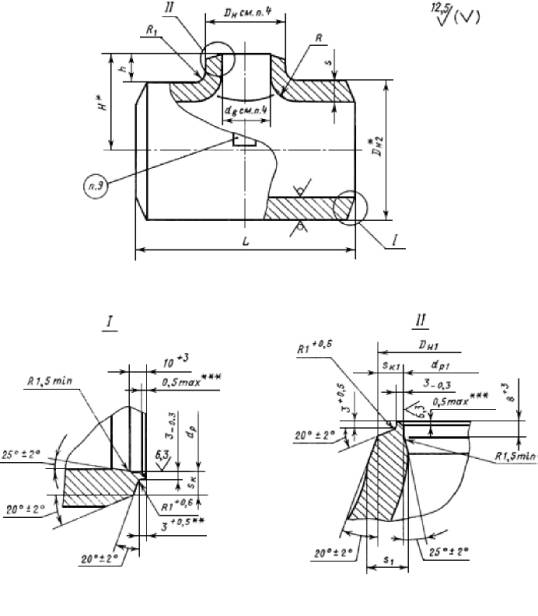

2. Конструкция и размеры тройников должны соответствовать указанным на чертеже и в таблице.
Масса тройников, указанная в таблице, - расчетная, приведена для справки.
3. Материал тройников - заготовки из стали марки 08Х18Н10Т по ГОСТ 5632 группы IIIБ по ОСТ 108.109.01. Допускается применение заготовок категорий А и Г по ОСТ 108.109.01.
4. Наружный Dн и внутренний dв диаметры горловины устанавливаются технологическим процессом.
5. Размеры H и h, радиусы R и R1 и толщина стенки sк1 могут быть изменены при соблюдении условий прочности.
6. Размер s1 обеспечивается технологией изготовления.
7. Остальные технические требования - по ОСТ 108.030.123.
8. Пример условного обозначения тройника штампованного переходного с вытянутой горловиной исполнения 03 Dу = 300 мм и Dу1 = 200 мм на параметры среды p = 9,02 МПа (92 кгс/см2), t = 290 °C:
ТРОЙНИК 03 ОСТ 24.125.18.
|
9. Пример маркировки: 03 ОСТ 24.125.18 |
Товарный знак |
_____________
* Размеры для справок
** Для исполнения 01 принять 3,5+0,5.
*** Внутреннюю кромку притупить. Контроль осуществлять визуально по эталону.
Размеры, мм
|
Исполнение |
Условные проходы Dу×Dу1 |
Размеры
присоединяемых |
Dн2* |
Dн1 |
dp |
dp1 |
L ± 5 |
H* |
h+5 |
s |
s1 |
sк |
sк1 |
R, не более |
R1, не менее |
Масса, кг |
||||
|
D'н×s' |
D"н×s" |
Номин. |
Пред.
|
Номин. |
Пред.
|
Номин. |
Пред.
|
не менее |
||||||||||||
|
p = 13,73 МПа (140 кгс/см2), t = 335 °С |
||||||||||||||||||||
|
01 |
200×125 |
245×19 |
133×11 |
255 |
135 |
+1 |
212 |
+0,30 |
114 |
+0,23 |
400 |
160 |
30 |
32 |
19,2 |
17,0 |
9,5 |
60 |
25 |
78,0 |
|
p = 10,79 МПа (110 кгс/см2), t = 55 °С; p = 10,10 МПа (103 кгс/см2), t = 170 °С; p = 9,02 МПа (92 кгс/см2), t = 290 °С; p = 7,55 МПа (77 кгс/см2), t = 290 °С |
||||||||||||||||||||
|
02 |
300×150 |
325×16 |
159×9 |
330 |
160 |
+3 |
297 |
+0,34 |
143 |
+0,26 |
600 |
185 |
20 |
30 |
18 |
13,5 |
7,0 |
45 |
25 |
125,0 |
|
03 |
300×200 |
|
219×12 |
|
223 |
199 |
+0,30 |
192 |
27 |
11,5 |
130,0 |
|||||||||
|
p = 5,40 МПа (55 кгс/см2), t = 60 °С; p = 3,92 МПа (40 кгс/см2), t = 290 °С; p = 3,92 МПа (40 кгс/см2), t = 200 °C |
||||||||||||||||||||
|
04 |
300×250 |
325×12 |
273×11 |
330 |
273 |
+3 |
305 |
+0,34 |
255 |
+0,30 |
600 |
185 |
20 |
20 |
12 |
7,8 |
8,5 |
45 |
25 |
87,0 |
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ УКАЗАНИЕМ Министерства тяжелого, энергетического и транспортного машиностроения СССР от 26.05.89 № ВА-002-1/4829
2. ИСПОЛНИТЕЛИ
К.И. Бояджи; Д.В. Колпакова; Ф.А. Гловач; В.Ф. Логвиненко (руководители темы); А.М. Рейнов; Н.В. Москаленко; В.Я. Шейфель; А.З. Гармаш; Л.М. Рачко; И.Ю. Чудакова
3. ЗАРЕГИСТРИРОВАН Центральным государственным фондом стандартов и технических условий за № 8428020 от 27.10.89
4. ВЗАМЕН ОСТ 108.104.105-83
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Обозначение НТД, на который дана ссылка |
Номер пункта, подпункта, перечисления, приложения |
