ОТРАСЛЕВОЙ СТАНДАРТ

ТРОЙНИКИ ШТАМПОВАННЫЕ РАВНОПРОХОДНЫЕ
С ВЫТЯНУТОЙ ГОРЛОВИНОЙ ДЛЯ ТРУБОПРОВОДОВ АЭС

КОНСТРУКЦИЯ И РАЗМЕРЫ

ОСТ 24.125.17-89

Дата введения 01.01.90

1. Настоящий стандарт распространяется на штампованные равнопроходные тройники с вытянутой горловиной из коррозионно-стойкой стали аустенитного класса для трубопроводов АЭС на рабочее давление и температуру среды (водяной пар и горячая вода):

p = 13,73 МПа (140 кгс/см²), t = 335 °С;

p = 10,79 МПа (110 кгс/см²), t = 55 °С;

p = 10,10 МПа (103 кгс/см²), t = 170 °С;

p = 9,02 МПа (92 кгс/см²), t = 290 °С;

p = 7,55 МПа (77 кгс/см²), t = 290 °С;

p = 5,40 МПа (55 кгс/см²), t = 60 °С;

p = 3,92 МПа (40 кгс/см²), t = 290 °С;

p = 3,92 МПа (40 кгс/см²), t = 200 °С;

p = 3,92 МПа (40 кгс/см²), t = 450 °С.

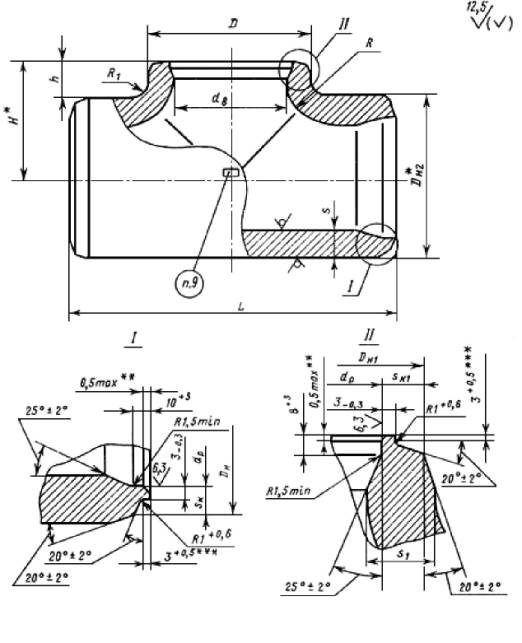

2. Конструкция и размеры тройников должны соответствовать указанным на чертеже и в таблице.

Масса тройников, указанная в таблице, - расчетная, приведена для справки.

3. Материал тройников исполнений 05, 06, 10, 11, 15, 16, 17 - заготовки из стали марки 08Х18Н10Т по ГОСТ 5632 группы IIIБ по ОСТ 108.109.01. Допускается применение заготовок категорий А и Г по ОСТ 108.109.01.

Материал тройников остальных исполнений - трубы из стали марки 08Х18Н10Т по ТУ 14-3-197.

4. Наружный D и внутренний d_в диаметры горловины устанавливаются технологическим процессом.

5. Размеры H и h, s₁ и s_к1, радиусы R и R₁ могут быть изменены при соблюдении условий прочности.

6. Размер s₁ обеспечивается технологией изготовления.

7. Остальные технические требования - по ОСТ 108.030.123.

8. Пример условного обозначения тройника штампованного равнопроходного с вытянутой горловиной исполнения 13 D_у = 200 мм на параметры среды p = 7,55 МПа (77 кгс/см²), t = 290 °C:

ТРОЙНИК 13 ОСТ 24.125.17.

9. Пример маркировки: 13 ОСТ 24.125.17

Товарный знак

_____________

^*Размеры для справок

^** Внутреннюю кромку притупить. Контроль осуществлять визуально по эталону.

^*** Для исполнения 15, 16, 17 принять 3,5^+0,5.

Размеры, мм

Исполнение	Условный проход D_у	Размеры, присоединяемых труб D'_н×s'		D_н		D_н1		D_н1^*	d_p		_L±5	_H^*	_h+5	s	s₁	s			s_к1	R, не более			R₁, не менее		Масса, кг
Исполнение	Условный проход D_у	Размеры, присоединяемых труб D'_н×s'		Номин.	Пред. откл.	Номин.	Пред. откл.	D_н1^*	Номин.	Пред. откл.	_L±5	_H^*	_h+5	не менее						R, не более			R₁, не менее		Масса, кг
p = 10,79 МПа (110 кгс/см²), t = 55 °С; p = 10,10 МПа (103 кгс/см²), t = 170 °С; p = 9,02 МПа (92 кгс/см²), t = 290 °С; p = 7,55 МПа (77 кгс/см²), t = 290 °С; p = 5,40 МПа (55 кгс/см²), t = 60 °С; p = 3,92 МПа (40 кгс/см²), t = 290 °С; p = 3,92 МПа (40 кгс/см²), t = 200 °С
01	80	89×5,0		93	± 2	90	+2	98	80	+0,5	220	61	12	11	6,6		4,0		4,0		20			10		6
p = 5,40 МПа (55 кгс/см²), t = 60 °С; p = 3,92 МПа (40 кгс/см²), t = 290 °С; p = 3,92 МПа (40 кгс/см²), t = 200 °С
02	100	108×5	110		± 1	110	+2	115	100	+0,23	300	72	15	11	6,6			2,7	4,0	20		10			12
03	125	133×6	136			136	+2	150	124	+0,23	350	100	25	14	8,4			3,2	6,0	40		25			22
04	200	220×8	223			223	+3	240	208	+0,30	450	165	45	18	10,8			4,3	7,0	35		20			60
05	250	273×11	277			277	+3	295	255	+0,30	600	193	45	20	12,0			8,3	10,5	40		25			139
06	300	325×12	330			330	+4	360	305	+0,34	600	215	40	23	13,8			8,8	12,5	55		30			140
p = 10,79 МПа (110 кгс/см²), t = 55 °С; p = 10,10 МПа (103 кгс/см²), t = 170 °С; p = 9,02 МПа (92 кгс/см²), t = 290 °С; p = 7,55 МПа (77 кгс/см²), t = 290 °С
07	100	108×7		110	± 1	110	+2	115	97	+0,23	300	72	15	11	6,6	4,8			6,0	20			10		12
08	125	133×8		136		136		150	120	+0,23	350	100	25	14	8,4	5,7			8,0	40			25		22
09	150	159×9		162		162		176	143	+0,26	400	118	30	17	10,2	6,7			9,0	30			20		33
10	200	219×12		223		223	+3	240	199	+0,30	450	165	45	25	15,0	9,8			11,5	35			20		73
11	300	325×16		330		330	+4	360	297	+0,34	700	220	40	39	23,4	13,4			15,0	55			30		235
p = 3,92 МПа (40 кгс/см²), t = 450 °С; p = 3,92 МПа (40 кгс/см²), t = 200 °С
12	150	159×6,5		162	± 1	162	+2	176	149	+0,26	400	118	30	14	8,4		3,8		6,0		30			20		30
p = 10,79 МПа (110 кгс/см²), t = 55 °С; p = 10,10 МПа (103 кгс/см²), t = 170 °С; p = 9,02 МПа (92 кгс/см²), t = 290 °С; p = 7,55 МПа (77 кгс/см²), t = 290 °С
13	200	219×12		223	± 1	219	+3	240	199	+0,30	450	165	45	22	13,2		8,8		11,0		35			20		60
14	300	-		328	± 2	330	+4	360	280	+0,34	700	235	55	50	31,8		23		23		82			30		276
p = 13,73 МПа (140 кгс/см²), t = 335 °C
15	200	245×19		248	± 2	248	+3	295	212	+0,30	600	188	40	40	26,0		17		17		95			40		190
16	250	273×20		276	± 2	277	+3	310	236	+0,30	600	215	60	43	27,6		19		19		90			45		176
p = 7,55 МПа (77 кгс/см²), t = 290 °С
17	150	159×9		162	± 1	162	+2	176	143	+0,26	400	118	30	14	8,4		6,7		9,0		30			20		30
