ОТРАСЛЕВОЙ СТАНДАРТ
|
ТРОЙНИКИ
ШТАМПОВАННЫЕ ПЕРЕХОДНЫЕ ДЛЯ |
ОСТ 24.125.16-89 |
Дата введения 01.01.90
1. Настоящий стандарт распространяется на штампованные переходные тройники из коррозионно-стойкой стали аустенитного класса марки 08Х18Н10Т по ГОСТ 5632 для трубопроводов АЭС на рабочее давление и температуру среды (водяной пар и горячая вода):
|
p = 19,62 МПа (200 кгс/см2), t = 290 °С; p = 17,66 МПа (180 кгс/см2), t = 360 °С; p = 13,73 МПа (140 кгс/см2), t = 335 °С; p = 10,79 МПа (110 кгс/см2), t = 55 °С; p = 10,10 МПа (103 кгс/см2), t = 170 °С; |
p = 9,02 МПа (92 кгс/см2), t = 290 °С; p = 7,55 МПа (77 кгс/см2), t = 290 °С; p = 5,40 МПa (55 кгс/см2), t = 60 °С; p = 3,92 МПа (40 кгс/см2), t = 290 °С; p = 3,92 МПа (40 кгс/см2), t = 200 °С. |
2. Конструкция и размеры штампованных тройников должны соответствовать указанным на черт. 1, 2 и в таблице.
Масса тройников, указанная в таблице, - расчетная, приведена для справки.
3. Материал тройников - заготовки из стали марки 08Х18Н10Т по ГОСТ 5632 группы IIIБ по ОСТ 108.109.01. Допускается применение заготовок категории А и Г по ОСТ 108.109.01.
4. Разность толщин стенок (разнотолщинность) кромки, обработанной под сварку, не должна превышать при D ≤ 28 мм и D2 ≤ 28 мм 0,4 мм, при D > 28 мм и D2 > 28 мм 0,6 мм.
5. Для исполнений 01 -
10 допускается выполнять обработку внутренней поверхности тройника с чистотой
.
6. Требования к поверхностям, не подлежащим механической обработке, - по ГОСТ 7505.
7. Остальные технические требования - по ОСТ 108.030.123.
8. Пример условного обозначения тройника штампованного переходного исполнения 10 Dу = 32 мм и Dу1 = 25 мм на параметры среды p = 19,62 МПа (200 кгс/см2), t = 290 °С:
ТРОЙНИК 10 ОСТ 24.125.16.
|
9. Пример маркировки: 10 ОСТ 24.125.16 |
Товарный знак |

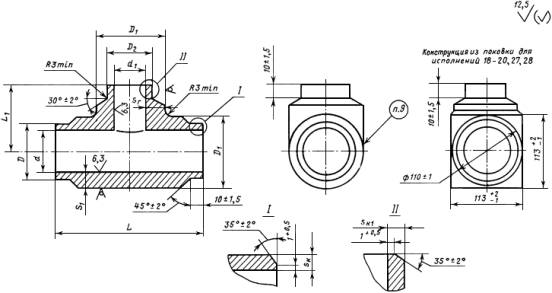

Черт. 1
_____________
* Внутреннюю кромку притупить. Контроль осуществлять визуально по эталону.
** Для исполнения 21, 22 и 23 принять 2,7-0,3.
Черт. 2
|
Исполнение |
Условные
|
Размеры
|
Подготовка
|
D |
D1 |
D2 |
d |
d1 |
L
|
L1 |
s1 |
sг |
sк |
sк1 |
Масса,
|
|||||||
|
Корпус
|
Штуцер
|
Корпус |
Штуцер |
Номин. |
Пред.
|
Номин. |
Пред.
|
Номин. |
Пред.
|
Номин. |
Пред.
|
Номин. |
Пред.
|
не менее |
||||||||
|
p = 19,62 МПа (200 кгс/см2), t = 290 °С; p = 17,66 МПа (180 кгс/см2), t = 360 °С; p = 13,73 МПа (140 кгс/см2), t = 335 °С; p = 10,79 МПа (110 кгс/см2), t = 55 °С; p = 10,10 МПа (103 кгс/см2), t = 170 °С; p = 7,55 МПа (77 кгс/см2), t = 290 °С; p = 5,40 МПa (55 кгс/см2), t = 60 °С; p = 9,02 МПа (92 кгс/см2), t = 290 °С; p = 3,92 МПа (40 кгс/см2), t = 290 °С; p = 3,92 МПа (40 кгс/см2), t = 200 °С |
||||||||||||||||||||||
|
01 |
15×10 |
18×2,5 |
14×2,0 |
1 |
1 |
19 |
±0,3 |
23 |
+1,3 |
15 |
±0,3 |
13 |
+0,3 |
10 |
+0,3 |
100 |
35 |
4 |
5 |
2,0 |
1,5 |
0,3 |
|
02 |
20×10 |
25×3,0 |
|
26 |
32 |
19 |
5 |
8 |
2,5 |
|
0,4 |
|||||||||||
|
03 |
20×15 |
18×2,5 |
19 |
13 |
5 |
8 |
2,0 |
0,4 |
||||||||||||||
|
04 |
25×10 |
32×3,5 |
14×2,0 |
33 |
50 |
+1,9 -1,0 |
15 |
25 |
10 |
130 |
65 |
10 |
17 |
3,0 |
1,5 |
1,0 |
||||||
|
05 |
25×15 |
18×2,5 |
19 |
13 |
10 |
16 |
2,0 |
1,0 |
||||||||||||||
|
06 |
25×20 |
25×3,0 |
26 |
19 |
10 |
13 |
2,5 |
1,1 |
||||||||||||||
|
07 |
32×10 |
38×3,5 |
14×2,0 |
40 |
15 |
31 |
+0,5 |
10 |
8 |
17 |
3,5 |
1,5 |
2,2 |
|||||||||
|
08 |
32×15 |
18×2,5 |
19 |
13 |
8 |
16 |
2,0 |
2,2 |
||||||||||||||
|
09 |
32×20 |
25×3,0 |
26 |
19 |
8 |
13 |
2,5 |
2,1 |
||||||||||||||
|
10 |
32×25 |
32×3,5 |
33 |
25 |
8 |
10 |
3,0 |
2,1 |
||||||||||||||
|
p = 17,66 МПа (180 кгс/см2), t = 360 °С; p = 13,73 МПа (140 кгс/см2), t = 335 °С |
||||||||||||||||||||||
|
11 |
50×20 |
57×5,5 |
25×3,0 |
2 |
1 |
59 |
±1,0 |
68 |
+1,9 -1,0 |
26 |
±0,3 |
47 |
+0,3 |
19 |
+0,3 |
130 |
65 |
8,5 |
22 |
4,3 |
2,5 |
2,6 |
|
12 |
50×25 |
32×3,5 |
33 |
25 |
8,5 |
19 |
3,0 |
2,6 |
||||||||||||||
|
13 |
50×32 |
38×3,5 |
40 |
31 |
+0,5 |
8,5 |
17 |
3,5 |
2,5 |
|||||||||||||
|
14 |
65×20 |
76×7,0 |
25×3,0 |
79 |
88 |
+2,4 -1,2 |
26 |
63 |
+0,5 |
19 |
+0,3 |
180 |
90 |
10,5 |
30 |
7,0 |
2,5 |
6,2 |
||||
|
15 |
65×25 |
32×3,5 |
33 |
25 |
10,5 |
28 |
3,0 |
6,1 |
||||||||||||||
|
16 |
65×32 |
38×3,5 |
40 |
31 |
+0,5 |
10,5 |
26 |
3,5 |
6,0 |
|||||||||||||
|
17 |
65×50 |
57×5,5 |
2 |
59 |
±1,0 |
47 |
+0,3 |
10,5 |
18 |
4,3 |
5,8 |
|||||||||||
|
18 |
80×32 |
89×8,0 |
38×3,5 |
1 |
93 |
110 |
±1,0 |
40 |
±0,3 |
74 |
31 |
+0,5 |
200 |
100 |
- |
- |
8,5 |
3,5 |
11,1 |
|||
|
19 |
80×50 |
57×5,5 |
2 |
59 |
±1,0 |
47 |
+0,3 |
- |
- |
4,3 |
10,9 |
|||||||||||
|
20 |
80×65 |
76×7,0 |
79 |
63 |
+0,5 |
- |
- |
7,0 |
10,4 |
|||||||||||||
|
p = 10,79 МПа (110 кгс/см2), t = 55 °С; p = 10,10 МПа (103 кгс/см2), t = 170 °С; p = 9,02 МПа (92 кгс/см2), t = 290 °С; p = 7,55 МПа (77 кгс/см2), t = 290 °С; p = 5,40 МПa (55 кгс/см2), t = 60 °С; p = 3,92 МПа (40 кгс/см2), t = 290 °С; p = 3,92 МПа (40 кгс/см2), t = 200 °С |
||||||||||||||||||||||
|
21 |
50×20 |
57×4,0 |
25×3,0 |
2 |
1 |
59 |
± 1 |
68 |
+1,9 -1,0 |
26 |
±0,3 |
50 |
+0,3 |
19 |
+0,3 |
130 |
65 |
6,5 |
22 |
3 |
2,5 |
2,6 |
|
22 |
50×25 |
32×3,5 |
33 |
25 |
19 |
3,0 |
||||||||||||||||
|
23 |
50×32 |
38×3,5 |
40 |
50 |
31 |
+0,5 |
15 |
3,5 |
2,0 |
|||||||||||||
|
24 |
65×25 |
76×4,5 |
32×3,5 |
79 |
88 |
+2,4 -1,2 |
33 |
68 |
+0,5 |
25 |
+0,3 |
180 |
90 |
7,5 |
28 |
3,5 |
3,0 |
6,1 |
||||
|
25 |
65×32 |
38×3,5 |
40 |
31 |
+0,5 |
26 |
3,5 |
6,0 |
||||||||||||||
|
26 |
65×50 |
57×4,0 |
2 |
59 |
±1,0 |
68 |
+0,3 |
50 |
+0,3 |
16 |
3,0 |
4,0 |
||||||||||
|
27 |
80×50 |
89×5,0 |
93 |
110 |
± 1 |
80 |
200 |
100 |
- |
- |
4,0 |
9,5 |
||||||||||
|
28 |
80×65 |
76×4,5 |
79 |
68 |
- |
- |
3,5 |
8,9 |
||||||||||||||
