ОТРАСЛЕВЫЕ СТАНДАРТЫ
ДЕТАЛИ И СБОРОЧНЫЕ ЕДИНИЦЫ
ИЗ СТАЛЕЙ АУСТЕНИТНОГО КЛАССА
ДЛЯ ТРУБОПРОВОДОВ АЭС Dh=14 ¸ 325 мм
ТИПЫ, КОНСТРУКЦИЯ И РАЗМЕРЫ
ОСТ 24.125.01-89 - ОСТ 24.125.26-89
1991
УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства тяжелого, энергетического и транспортного машиностроения СССР от 26.05.89 № ВА-002-1/4829
СОГЛАСОВАН с Главным научно-техническим управлением Минатомэнерго СССР
Государственным комитетом СССР по надзору за безопасным ведением работ в атомной энергетике (Госатомэнергонадзор СССР)
ОТРАСЛЕВОЙ СТАНДАРТ
|
ТРОЙНИКИ
ШТАМПОВАННЫЕ РАВНОПРОХОДНЫЕ ДЛЯ КОНСТРУКЦИЯ И РАЗМЕРЫ |
ОСТ 24.125.15-89 |
Дата введения 01.01.90
1. Настоящий стандарт распространяется на штампованные равнопроходные тройники из коррозионно-стойкой стали аустенитного класса для трубопроводов АЭС на рабочее давление и температуру среды (водяной пар и горячая вода):
|
p = 19,62 МПа (200 кгс/см2), t = 290 °С; p = 17,66 МПа (180 кгс/см2), t = 360 °С; p = 13,73 МПа (140 кгс/см2), t = 335 °С; p = 10,79 МПа (110 кгс/см2), t = 55 °С; p = 10,10 МПа (103 кгс/см2), t = 170 °С; |
p = 9,02 МПа (92 кгс/см2), t = 290 °С; p = 7,55 МПа (77 кгс/см2), t = 290 °С; p = 5,40 МПа (55 кгс/см2), t = 60 °С; p = 3,92 МПа (40 кгс/см2), t = 290 °С; p = 3,92 МПа (40 кгс/см2), t = 200 °С. |
2. Конструкция и размеры штампованных тройников должны соответствовать указанным на черт. 1, 2 и в таблице.
Масса тройников, указанная в таблице, - расчетная, приведена для справки.
3. Материал тройников - заготовки из стали марки 08Х18Н10Т по ГОСТ 5632 группы IIIБ по ОСТ 108.109.01. Допускается применение заготовок категории А и Г по ОСТ 108.109.01.
4. Разность толщин стенок (разнотолщинность) кромки, обработанной под сварку, не должна превышать при Dн ≤ 28 мм 0,4 мм, при Dн > 28 мм 0,6 мм.
5. Для исполнений 01 -
05 допускается выполнять обработку внутренней поверхности тройника с чистотой
.
6. Требования к поверхностям, не подлежащим механической обработке, - по ГОСТ 7505.
7. Остальные технические требования - по ОСТ 108.030.123.
8. Пример условного обозначения тройника штампованного равнопроходного исполнения 05 Dу = 32 мм на параметры среды p = 19,62 МПа (200 кгс/см2), t = 290 °С:
ТРОЙНИК 05 ОСТ 24.125.15.
|
9. Пример маркировки: 05 ОСТ 24.125.15 |
Товарный знак |

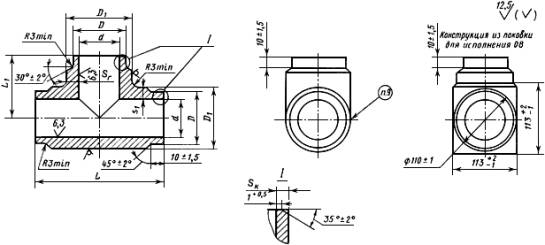

Черт. 1
_____________
* Внутреннюю кромку притупить. Контроль осуществлять визуально по эталону.
** Для исполнения 09 принять 2,7-0,3.
Черт. 2
Размеры, мм
|
Исполнение |
Условный |
Размеры |
Подготовка |
D |
D1 |
d |
L -2 |
L1 -1 |
s1 |
sг |
sк |
Масса, |
||||
|
Номин. |
Пред. |
Номин. |
Пред. |
Номин. |
Пред. |
не менее |
||||||||||
|
p = 19,62 МПа (200 кгс/см2), t = 290 °С; p = 17,66 МПа (180 кгс/см2), t = 360 °С; p = 13,73 МПа (140 кгс/см2), t = 335 °С; p = 10,79 МПа (110 кгс/см2), t = 55 °С; p = 10,10 МПа (103 кгс/см2), t = 170 °С; p = 9,02 МПа (92 кгс/см2), t = 290 °С; p = 7,55 МПа (77 кгс/см2), t = 290 °С; p = 5,40 МПа (55 кгс/см2), t = 60 °С; p = 3,92 МПа (40 кгс/см2), t = 290 °С; p = 3,92 МПа (40 кгс/см2), t = 200 °С |
||||||||||||||||
|
01 |
10 |
14×2,0 |
1 |
15 |
± 0,3 |
20 |
+1,1 -0,5 |
10 |
+0,3 |
100 |
30 |
4 |
4 |
1,5 |
0,21 |
|
|
02 |
15 |
18×2,5 |
19 |
23 |
+1,3 -0,7 |
13 |
35 |
2,0 |
0,40 |
|||||||
|
03 |
20 |
25×3,0 |
26 |
32 |
|
19 |
5 |
5 |
2,5 |
0,52 |
||||||
|
04 |
25 |
32×3,5 |
33 |
50 |
+1,9 -1,0 |
25 |
130 |
65 |
10 |
10 |
3,0 |
1,20 |
||||
|
05 |
32 |
38×3,5 |
40 |
31 |
+0,5 |
|
|
7,5 |
7,5 |
3,5 |
2,00 |
|||||
|
p = 17,66 МПа (180 кгс/см2), t = 360 °С; p = 13,73 МПа (140 кгс/см2), t = 335 °С |
||||||||||||||||
|
06 |
50 |
57×5,5 |
2 |
59 |
± 1,0 |
68 |
+1,9 -1,0
|
47 |
+0,3 |
130 |
65 |
8,5 |
8,5 |
4,3 |
2,70 |
|
|
07 |
65 |
76×7,0 |
79 |
88 |
+2,4 -1,2 |
63 |
+0,5 |
180 |
90 |
10,5 |
10,5 |
7,0 |
5,80 |
|||
|
08 |
80 |
89×8,0 |
93 |
110 |
74 |
200 |
100 |
- |
- |
8,5 |
11,30 |
|||||
|
p = 9,02 МПа (92 кгс/см2), t = 290 °С; p = 3,92 МПа (40 кгс/см2), t = 290 °С; p = 3,92 МПа (40 кгс/см2), t = 200 °С |
||||||||||||||||
|
09 |
50 |
57×4,0 |
2 |
59 |
± 1,0 |
68 |
+1,9 -1,0 |
50 |
+0,3 |
130 |
65 |
6,5 |
6,5 |
3,0 |
1,80 |
|
|
10 |
65 |
76×4,5 |
79 |
88 |
+2,4 -1,2 |
68 |
180 |
90 |
7,5 |
7,5 |
3,5 |
3,50 |
||||
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ УКАЗАНИЕМ Министерства тяжелого, энергетического и транспортного машиностроения СССР от 26.05.89 № ВА-002-1/4829
2. ИСПОЛНИТЕЛИ
К.И. Бояджи; Д.В. Колпакова; Ф.А. Гловач; В.Ф. Логвиненко (руководители темы); А.М. Рейнов; В.Я. Шейфель; А.З. Гармаш; Е.И. Фукшанский; И.Ю. Чудакова; Н.В. Москаленко
3. ЗАРЕГИСТРИРОВАН Центральным государственным фондом стандартов и технических условий за № 8427996 от 27.10.89
4. ВЗАМЕН ОСТ 108.104.106-83
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Обозначение НТД, на который дана ссылка |
Номер пункта, подпункта, перечисления, приложения |
СОГЛАСОВАН с Главным научно-техническим управлением Минатомэнерго СССР
Государственным комитетом СССР по надзору за безопасным ведением работ в атомной энергетике (Госатомэнергонадзор СССР)
