ОТРАСЛЕВЫЕ СТАНДАРТЫ
ДЕТАЛИ И СБОРОЧНЫЕ ЕДИНИЦЫ
ИЗ СТАЛЕЙ АУСТЕНИТНОГО КЛАССА
ДЛЯ ТРУБОПРОВОДОВ АЭС Dh=14 ¸ 325 мм
ТИПЫ, КОНСТРУКЦИЯ И РАЗМЕРЫ
ОСТ 24.125.01-89 - ОСТ 24.125.26-89
1991
УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства тяжелого, энергетического и транспортного машиностроения СССР от 26.05.89 № ВА-002-1/4829
СОГЛАСОВАН с Главным научно-техническим управлением Минатомэнерго СССР
Государственным комитетом СССР по надзору за безопасным ведением работ в атомной энергетике (Госатомэнергонадзор СССР)
ОТРАСЛЕВОЙ СТАНДАРТ
|
ПЕРЕХОДЫ ШТАМПОВАННЫЕ ДЛЯ ТРУБОПРОВОДОВ АЭС КОНСТРУКЦИЯ И РАЗМЕРЫ |
ОСТ 24.125.09-89 |
Дата введения 01.01.90
1. Настоящий стандарт распространяется на конические штампованные переходы из коррозионно-стойкой стали аустенитного класса для трубопроводов АЭС на рабочее давление и температуру среды (водяной пар и горячая вода):
|
p = 3,92 МПа (40 кгс/см2), t = 450 °С; p = 19,62 МПа (200 кгс/см2), t = 290 °С; p = 10,79 МПа (110 кгс/см2), t = 55 °С; p = 17,66 МПа (180 кгс/см2), t = 360 °С; p = 10,10 МПа (103 кгс/см2), t = 170 °С; p = 13,73 МПа (140 кгс/см2), t = 335 °С; |
p = 7,55 МПа (77 кгс/см2), t = 290 °С; p = 9,02 МПа (92 кгс/см2), t = 290 °С; p = 5,40 МПа (55 кгс/см2), t = 60 °С; p = 3,92 МПа (40 кгс/см2), t = 290 °С; p = 3,92 МПа (40 кгс/см2), t = 200 °С. |
2. Конструкция, размеры и разделка кромок переходов должны соответствовать указанным на черт. 1 - 3 и в таблице.
Масса штампованных переходов, указанная в таблице, - расчетная, приведена для справки.
4. Остальные технические требования - по ОСТ 108.030.123.
5. Пример условного обозначения перехода исполнения 14 Dу = 65 мм и Dу1 = 50 мм на параметры среды p = 9,02 МПа (92 кгс/см2), t = 290 °С:
ПЕРЕХОД 14 ОСТ 24.125.09.
|
6. Пример маркировки: 14 ОСТ 24.125.09 |
Товарный знак |
_____________
* Размеры для справок
** Внутреннюю кромку притупить. Контроль осуществлять визуально по эталону.

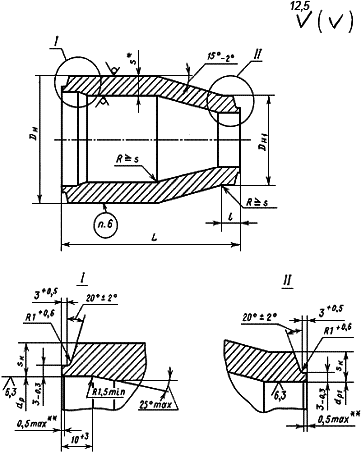

Черт. 1
Черт. 2
Черт. 3
Размеры, мм
|
Исполнение |
Условные проходы Dу×Dу1 |
Размеры
|
Подготовка
|
Dн |
Dн1 |
dp |
dp1 |
s* |
sк |
sк1 |
l |
L |
Масса,
|
|||||||||||||||
|
D'н×s' |
D"н×s" |
I |
II |
Номин. |
Пред.
|
Номин. |
Пред.
|
Номин. |
Пред.
|
не менее |
Номин. |
Пред.
|
Номин. |
Пред.
|
||||||||||||||
|
p = 19,62 МПа (200 кгс/см2), t = 290 °С; p = 17,66 МПа (180 кгс/см2), t = 360 °С |
||||||||||||||||||||||||||||
|
01 |
100×80 |
133×14 |
108×12 |
1 |
1 |
133 |
109 |
+2 -1 |
109 |
+0,23 |
88 |
+0,23 |
14 |
10,9 |
9,0 |
10 |
+5 |
100 |
± 2 |
4,5 |
||||||||
|
02 |
125×80 |
159×17 |
108×12 |
2 |
159 |
109 |
130 |
+0,26 |
17 |
12,9 |
140 |
8,3 |
||||||||||||||||
|
03 |
125×100 |
133×14 |
134 |
109 |
10,9 |
15 |
110 |
6,5 |
||||||||||||||||||||
|
p = 17,66 МПа (180 кгс/см2), t = 360 °С; p = 13,73 МПа (140 кгс/см2), t = 335 °C |
||||||||||||||||||||||||||||
|
04 |
65×50 |
76×7 |
57×5,5 |
1 |
1 |
76 |
59 |
+2 -1 |
63 |
+0,3 |
47 |
+0,2 |
7,0 |
5,6 |
4,7 |
10 |
+5 |
100 |
± 2 |
1,2 |
||||||||
|
05 |
80×65 |
89×8 |
76×7,0 |
89 |
77 |
74 |
63 |
+0,3 |
8,0 |
6,5 |
5,6 |
1,6 |
||||||||||||||||
|
06 |
80×50 |
57×5,5 |
59 |
47 |
+0,2 |
4,7 |
120 |
1,9 |
||||||||||||||||||||
|
p = 17,66 МПа (180 кгс/см2), t = 360 °С |
||||||||||||||||||||||||||||
|
07 |
80×65 |
108×12 |
76×7 |
1 |
1 |
108 |
78 |
+2 -1 |
88 |
+0,23 |
63 |
+0,2 |
12 |
9,0 |
6,5 |
10 |
+5 |
120 |
± 2 |
3,5 |
||||||||
|
p = 13,73 МПа (140 кгс/см2), t = 335 °С |
||||||||||||||||||||||||||||
|
08 |
100×65 |
108×9 |
76×7 |
1 |
1 |
108 |
78 |
+2 -1 |
93 |
+0,23 |
63 |
+0,5 |
12 |
6,4 |
5,6 |
10 |
+5 |
120 |
± 2 |
3,5 |
||||||||
|
09 |
100×80 |
89×8 |
90 |
74 |
9,0 |
6,4 |
100 |
3,0 |
||||||||||||||||||||
|
10 |
125×80 |
133×11 |
133 |
114 |
11 |
8,0 |
130 |
4,5 |
||||||||||||||||||||
|
11 |
150×100 |
159×13 |
108×9 |
159 |
109 |
137 |
+0,26 |
93 |
+0,23 |
13 |
9,5 |
140 |
6,6 |
|||||||||||||||
|
12 |
250×200 |
273×20 |
245×19 |
2 |
2 |
273 |
246 |
236 |
+0,30 |
212 |
+0,30 |
20 |
16,5 |
14,5 |
20 |
120 |
15,1 |
|||||||||||
|
13 |
125×100 |
133×11 |
108×9 |
1 |
1 |
133 |
109 |
114 |
+0,23 |
93 |
+0,23 |
11 |
8,0 |
6,4 |
10 |
4,4 |
||||||||||||
|
p = 10,79 МПа (110 кгс/см2), t = 55 °С; p = 10,10 МПа (103 кгс/см2), t = 170 °С; p = 7,55 МПа (77 кгс/см2), t = 290 °С; p = 5,40 МПа (55 кгс/см2), t = 60 °С; p = 9,02 МПа (92 кгс/см2), t = 290 °С; p = 3,92 МПа (40 кгс/см2), t = 290 °С; p = 3,92 МПа (40 кгс/см2), t = 200 °С |
||||||||||||||||||||||||||||
|
14 |
65×50 |
76×4,5 |
57×4,0 |
1 |
3 |
76 |
59 |
+2 -1 |
68 |
+0,3 |
50 |
+0,2 |
7,0 |
3,1 |
3,0 |
10 |
+5 |
100 |
± 2 |
1,2 |
||||||||
|
15 |
80×65 |
89×5,0 |
76×4,5 |
1 |
1 |
89 |
78 |
+2 -1 |
80 |
+0,3 |
68 |
+0,20 |
8,0 |
3,6 |
3,1 |
10 |
+5 |
100 |
± 2 |
1,6 |
||||||||
|
16 |
80×50 |
57×4,0 |
3 |
59 |
50 |
3,0 |
120 |
1,9 |
||||||||||||||||||||
|
p = 10,79 МПа (110 кгс/см2), t = 55 °С; p = 9,02 МПа (92 кгс/см2), t = 290 °С; p = 7,55 МПа (77 кгс/см2), t = 290 °С; p = 10,10 МПа (103 кгс/см2), t = 170 °С |
||||||||||||||||||||||||||||
|
17 |
100×65 |
108×7,0 |
76×4,5 |
1 |
1 |
108 |
78 |
+2 -1 |
97 |
+0,23 |
68 |
+0,20 |
7,0 |
4,8 |
3,1 |
10 |
± 5 |
120 |
± 2 |
2,2 |
||||||||
|
18 |
100×80 |
89×5,0 |
|
90 |
79 |
|
|
3,8 |
100 |
1,8 |
||||||||||||||||||
|
19 |
125×100 |
133×8,0 |
108×7,0 |
133 |
109 |
120 |
97 |
+0,23 |
8,0 |
5,7 |
4,8 |
2,5 |
||||||||||||||||
|
20 |
150×100 |
159×9,0 |
159 |
143 |
+0,26 |
9,0 |
6,7 |
|
140 |
4,8 |
||||||||||||||||||
|
21 |
150×125 |
133×8,0 |
134 |
120 |
6,7 |
5,7 |
15 |
110 |
3,7 |
|||||||||||||||||||
|
22 |
200×150 |
219×12 |
159×9,0 |
219 |
160 |
199 |
+0,30 |
143 |
+0,26 |
12 |
8,8 |
6,7 |
180 |
11,5 |
||||||||||||||
|
23 |
300×200 |
325×16 |
219×12,0 |
3 |
325 |
221 |
+3 -1 |
297 |
+0,34 |
199 |
+0,30 |
16 |
12,4 |
8,8 |
280 |
34,5 |
||||||||||||
|
p = 3,92 МПа (40 кгс/см2), t = 450 °С |
||||||||||||||||||||||||||||
|
24 |
150×100 |
159×6,5 |
108×7 |
1 |
1 |
159 |
109 |
+2 -1 |
149 |
+0,26 |
97 |
+0,23 |
9 |
3,8 |
4,8 |
10 |
± 5 |
140 |
± 2 |
4,8 |
||||||||
|
25 |
150×125 |
133×8 |
134 |
120 |
5,7 |
15 |
110 |
3,8 |
||||||||||||||||||||
|
p = 3,92 МПа (40 кгс/см2), t = 290 °С; p = 3,92 МПа (40 кгс/см2), t = 200 °С; p = 5,40 МПа (55 кгс/см2), t = 60 °С |
||||||||||||||||||||||||||||
|
26 |
100×65 |
108×5,0 |
76×4,5 |
1 |
1 |
108 |
78 |
+2 -1 |
100 |
+0,23 |
69 |
+0,20 |
7 |
2,7 |
3,4 |
10 |
± 5 |
120 |
± 2 |
2,2 |
||||||||
|
27 |
100×80 |
89×5,0 |
90 |
80 |
|
|
3,8 |
100 |
1,8 |
|||||||||||||||||||
|
28 |
125×100 |
133×6,0 |
108×5,0 |
133 |
109 |
124 |
100 |
+0,23 |
8 |
3,2 |
2,7 |
2,6 |
||||||||||||||||
|
29 |
150×100 |
159×6,5 |
159 |
149 |
+0,26 |
9 |
3,8 |
|
15 |
140 |
4,8 |
|||||||||||||||||
|
30 |
150×125 |
133×6,0 |
134 |
124 |
3,2 |
110 |
3,7 |
|||||||||||||||||||||
|
31 |
200×150 |
220×8,0 |
159×6,5 |
220 |
160 |
+2 -1 |
208 |
+0,30 |
149 |
+0,26 |
12 |
4,3 |
3,8 |
180 |
11,5 |
|||||||||||||
|
32 |
250×200 |
273×11,0 |
220×8,0 |
273 |
221 |
+3 -1 |
255 |
208 |
+0,30 |
11 |
7,3 |
4,3 |
170 |
12,5 |
||||||||||||||
|
33 |
300×200 |
325×12 |
325 |
305 |
+0,34 |
16 |
7,8 |
280 |
34,5 |
|||||||||||||||||||
|
34 |
300×250 |
273×11,0 |
274 |
255 |
7,3 |
20 |
180 |
22,5 |
||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ УКАЗАНИЕМ Министерства тяжелого, энергетического и транспортного машиностроения СССР от 26.05.89 № ВА-002-1/4829
2. ИСПОЛНИТЕЛИ
К.И. Бояджи; Д.В. Колпакова; Ф.А. Гловач; В.Ф. Логвиненко (руководители темы); А.М. Рейнов; В.Я. Шейфель; А.З. Гармаш; Е.Ю. Аксенова; Л.М. Рачко
3. ЗАРЕГИСТРИРОВАН Центральным государственным фондом стандартов и технических условий за № 8427933 от 27.10.89
4. ВЗАМЕН ОСТ 108.318.102-76, ОСТ 108.318.106-83
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Обозначение НТД, на который дана ссылка |
Номер пункта, подпункта, перечисления, приложения |
|
ТУ 14-3-197-89 |
|
|
ТУ 14-3-935-80 |
СОГЛАСОВАН с Главным научно-техническим управлением Минатомэнерго СССР
Государственным комитетом СССР по надзору за безопасным ведением работ в атомной энергетике (Госатомэнергонадзор СССР)
