ОТРАСЛЕВЫЕ СТАНДАРТЫ

ДЕТАЛИ И СБОРОЧНЫЕ ЕДИНИЦЫ
ИЗ СТАЛЕЙ АУСТЕНИТНОГО КЛАССА
ДЛЯ ТРУБОПРОВОДОВ АЭС Dh=14 ¸ 325 мм

ТИПЫ, КОНСТРУКЦИЯ И РАЗМЕРЫ

ОСТ 24.125.01-89 - ОСТ 24.125.26-89

Издание официальное

1991

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства тяжелого, энергетического и транспортного машиностроения СССР от 26.05.89 № ВА-002-1/4829

СОГЛАСОВАН с Главным научно-техническим управлением Минатомэнерго СССР

Государственным комитетом СССР по надзору за безопасным ведением работ в атомной энергетике (Госатомэнергонадзор СССР)

ОТРАСЛЕВОЙ СТАНДАРТ

КОЛЕНА ШТАМПОВАННЫЕ ДЛЯ ТРУБОПРОВОДОВ АЭС

КОНСТРУКЦИЯ И РАЗМЕРЫ

ОСТ 24.125.07-89

Дата введения 01.01.90

1. Настоящий стандарт распространяется на штампованные колена из коррозионно-стойкой стали аустенитного класса для трубопроводов АЭС на рабочее давление и температуру среды (водяной пар и горячая вода):

p = 19,62 МПа (200 кгс/см2), t = 290 °С;

p = 17,66 МПа (180 кгс/см2), t = 360 °С;

p = 13,73 МПа (140 кгс/см2), t = 335 °С;

p = 10,79 МПа (110 кгс/см2), t = 55 °С;

p = 10,10 МПа (103 кгс/см2), t = 170 °С;

p = 9,02 МПа (92 кгс/см2), t = 290 °С;

p = 5,40 МПа (55 кгс/см2), t = 60 °С;

p = 3,92 МПа (40 кгс/см2), t = 450 °С;

p = 3,92 МПа (40 кгс/см2), t = 290 °С;

p = 3,92 МПа (40 кгс/см2), t = 200 °С.

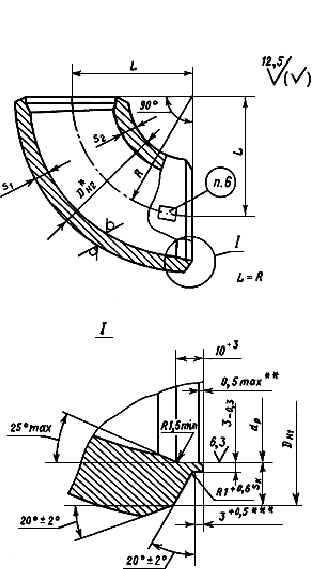

2. Конструкция и размеры штампованных колен должны соответствовать указанным на чертеже и в таблице.

Масса штампованных колен, указанная в таблице, - расчетная, приведена для справки.

3. Для изготовления колен применяются трубы из стали марки 08Х18Н10Т по ТУ 14-3-197 для трубопроводов групп В и С и по ТУ 14-3-935 для трубопроводов группы С. Диаметр и толщина стенки заготовки уточняются в зависимости от технологического процесса.

4. Остальные технические требования - по ОСТ 108.030.123.

5. Пример условного обозначения колена штампованного исполнения 09 Dу = 150 мм на параметры среды p = 9,02 МПа (92 кгс/см2), t = 290 °С:

КОЛЕНО 09 ОСТ 24.125.07.

6. Пример маркировки: 09 ОСТ 24.125.07

Товарный знак

_____________

* Размеры для справок

** Внутреннюю кромку притупить. Контроль осуществлять визуально по эталону.

*** Для исполнения 03 принять 3,5+0,5

Размеры, мм

Исполнение

Условный проход Dу

Размеры присоединяемых
труб
D'н×s'

R ± 3

Dн1 ± 1

dp

sк

s1

s2

Масса, кг

Рекомендуемые
размеры
заготовки
Dн×s*

Номин.

Пред.
откл.

не менее

p = 19,62 МПа (200 кгс/см2), t = 290 °С; p = 17,66 МПа (180 кгс/см2), t = 360 °С

01

80

108×12

125

175

110

117

88

+0,23

10

8,3

14,2

8,1

133×14

02

100

133×14

136

142

109

12,5

10,3

16

16,5

159×17

03

125

159×17

161

170

130

+0,26

14,5

12,2

21

24

194×20

p = 13,73 МПа (140 кгс/см2), t = 335 °С

04

100

108×9

125

110

117

93

+0,23

7,5

8

13,5

8,1

133×14

05

125

133×11

175

136

142

114

9

10

16

16,5

159×17

06

150

159×13

161

170

137

+0,26

10

12

20

24

194×20

p = 10,79 МПа (110 кгс/см2), t = 55 °С; p = 10,10 МПа (103 кгс/см2), t = 170 °С; p = 9,02 МПа (92 кгс/см2), t = 290 °С

07

100

108×7

125

110

117

97

+0,23

4,8

4,5

12

8,1

133×14

08

125

133×8

175

136

142

120

5,7

5,5

15

16,5

159×17

09

150

159×9

161

170

143

+0,26

6,7

6,5

18

24,0

194×20

p = 5,40 МПа (55 кгс/см2), t = 60 °С; p = 3,92 МПа (40 кгс/см2), t = 290 °С; p = 3,92 МПа (40 кгс/см2), t = 200 °С

10

100

108×5

125

110

117

100

+0,23

2,7

4,5

12

8,1

133×14

11

125

133×6

175

136

142

124

3,2

5,5

15

16,0

159×17

p = 3,92 МПа (40 кгс/см2), t = 450 °С; p = 3,92 МПа (40 кгс/см2), t = 200 °С

12

150

159×6,5

175

161

170

149

+0,26

3,8

3,5

18

23,0

194×20

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ УКАЗАНИЕМ Министерства тяжелого, энергетического и транспортного машиностроения СССР от 26.05.89 № ВА-002-1/4829

2. ИСПОЛНИТЕЛИ

К.И. Бояджи; Д.В. Колпакова; Ф.А. Гловач; В.Ф. Логвиненко (руководители темы); А.М. Рейнов; В.Я. Шейфель; А.З. Гармаш; Л.М. Рачко; И.Ю. Чудакова

3. ЗАРЕГИСТРИРОВАН Центральным государственным фондом стандартов и технических условий за № 8427912 от 27.10.89

4. ВЗАМЕН ОСТ 108.327.101-76

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта, подпункта, перечисления, приложения

ОСТ 108.030.123-85А

4

ТУ 14-3-197-89

3

ТУ 14-3-935-80

3

СОГЛАСОВАН с Главным научно-техническим управлением Минатомэнерго СССР Государственным комитетом СССР по надзору за безопасным ведением работ в атомной энергетике (Госатомэнергонадзор СССР)
