ОСТ 24.125.03-89 Отводы гнутые Dу менее 100 мм для трубопроводов АЭС. Конструкция и размеры

ОСТ 24.125.03-89

ОТРАСЛЕВОЙ СТАНДАРТ

ОТВОДЫ ГНУТЫЕ МЕНЕЕ 100 мм
ДЛЯ ТРУБОПРОВОДОВ АЭС

КОНСТРУКЦИЯ И РАЗМЕРЫ

Дата введения 1990-01-01

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ УКАЗАНИЕМ Министерства тяжелого, энергетического и транспортного машиностроения СССР от 26.05.89 № ВА-002-1/4829

2. ИСПОЛНИТЕЛИ

К.И. Бояджи; Д.В. Колпакова; Ф.А. Гловач; В.Ф. Логвиненко (руководители темы); А.М. Рейнов; Н.В. Москаленко; В.Я. Шейфель; А.З. Гармаш; Л.М. Рачко; И.Ю. Чудакова

3. ЗАРЕГИСТРИРОВАН Центральным государственным фондом стандартов и технических условий за № 8427870 от 27.10.89

4. ВЗАМЕН ОСТ 108.321.108-83

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Номер пункта, подпункта, перечисления, приложения
ОСТ 108.030.123-85	7
ТУ 14-3-197-8	3

СОГЛАСОВАН с Главным научно-техническим управлением Минатомэнерго СССР

Государственным комитетом СССР по надзору за безопасным ведением работ в атомной энергетике (Госатомэнергонадзор СССР)

1. Настоящий стандарт распространяется на гнутые отводы < 100 мм с углами гиба 15, 30, 45, 60, 90°, изготавливаемые из труб коррозионно-стойкой стали аустенитного класса для трубопроводов АЭС на рабочее давление и температуру среды (водяной пар и горячая вода):

p = 19,62 МПа (200 кгс/см²), t = 290 °С;

p = 17,66 МПа (180 кгс/см²), t = 360 °С;

p = 13,73 МПа (140 кгс/см²), t = 335 °С;

p = 10,79 МПа (110 кгс/см²), t = 55 °С;

p = 10,10 МПа (103 кгс/см²), t = 170 °С;

p = 9,02 МПа (92 кгс/см²), t = 290 °С;

p = 7,55 МПа (77 кгс/см²), t = 290 °С;

p = 5,40 МПа (55 кгс/см²), t = 60 °С;

p = 3,92 МПа (40 кгс/см²), t = 290 °С;

p = 3,92 МПа (40 кгс/см²), t = 200 °С.

2. Конструкция и размеры гнутых отводов < 100 мм должны соответствовать указанным на черт. 1 - 3 и в таблице.

Масса гнутых отводов, указанная в таблице, - расчетная, приведена для справки.

3. Для изготовления гнутых отводов < 100 мм должны применяться трубы из стали марки 08Х18Н10Т по ТУ 14-3-197.

4. Овальность отводов не должна быть более 6 %. Для исполнений 46 - 60 овальность не должна быть более 7 %.

5. Допускается изготовление гнутых отводов с углами гибов, отличающимися от указанных в настоящем стандарте, по рабочим чертежам. Угол гиба должен быть кратным 5, но не более 90°.

6. При 3,0 > s₁ > 2,6 мм в гнутых отводах исполнения 21 - 25 разрешается их использовать на пониженные параметры среды по исполнениям 26 - 30 с перемаркировкой.

7. Остальные технические требования - по ОСТ 108.030.123.

8. Пример условного обозначения отвода гнутого исполнения 05 D_у = 10 мм с углом гиба 90° на параметры среды p = 19,62 МПа (200 кгс/см²), t = 290 °С:

ОТВОД 05 ОСТ 24.125.03.

9. Пример маркировки: 05 ОСТ 24.125.03

Товарный знак

____________

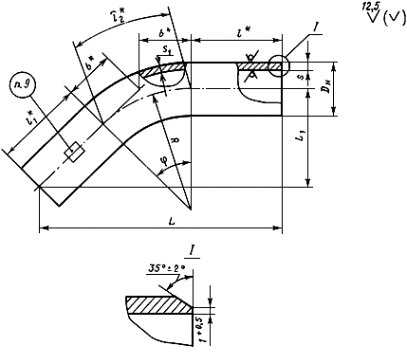

* Размеры для справок.

Черт. 1

____________

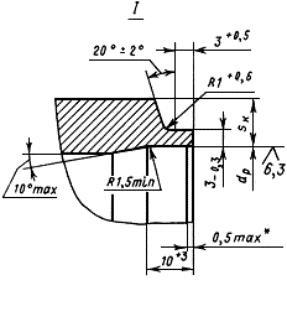

* Внутреннюю кромку притупить. Контроль осуществлять визуально по эталону.

Черт. 2

___________

* Остальное - см. чертеж. 2.

Черт. 3

Размеры, мм

Исполнение	Условный проход	Подготовка кромок по черт.	Размеры присоединяемых труб		s	R	d_p						Угол гиба j	Развернутая длина гнутой части			L ± 10			L₁ ± 10			Масса, кг
Исполнение	Условный проход	Подготовка кромок по черт.	Размеры присоединяемых труб		s	R	Номин.	Пред. откл.	не менее				Угол гиба j	Развернутая длина гнутой части			L ± 10			L₁ ± 10			Масса, кг
p = 19,62 МПа (200 кгс/см²), t = 290 °С; p = 17,66 МПа (180 кгс/см²), t = 360 °С; p = 13,73 МПа (140 кгс/см²), t = 335 °С; p = 10,79 МПа (110 кгс/см²), t = 55 °С; p = 10,10 МПа (103 кгс/см²), t = 170 °С; p = 9,02 МПа (92 кгс/см²), t = 290 °С; p = 7,55 МПа (77 кгс/см²), t = 290 °С; p = 5,40 МПа (55 кгс/см²), t = 60 °С; p = 3,92 МПа (40 кгс/см²), t = 290 °С; p = 3,92 МПа (40 кгс/см²), t = 200 °С
01	10	1	14×2	14	2,0	100	-	-	1,5	-	100	100	15°	26	13			222			29			0,13
02													30°	52	27			237			64			0,15
03													45°	79	41			241			100			0,16
04													60°	105	58			237			137			0,18
05													90°	157	100			200			200			0,21
06	15		18×2,5	18	2,5				1,8				15°	26	13			222			29			0,22
07													30°	52	27			237			64			0,24
08													45°	79	41			241			100			0,27
09													60°	105	58			237			137			0,29
10													90°	157	100			200			200			0,34
11	20		25×3	25	3,0	150			2,2				15°	39	20			236			31			0,39
12													30°	79	40			265			71			0,46
13													45°	118	62			276			114			0,52
14													60°	157	87			281			162			0,59
15													90°	236	150			250			250			0,72
16	25		32×3,5	32	3,5				2,6		200	200	15°	39	20			432			57			1,08
17													30°	79	40			448			120			1,18
18													45°	118	62			447			185			1,28
19													60°	157	87			431			249			1,38
20													90°	236	150			350			350			1,57
p = 19,62 МПа (200 кгс/см²), t = 290 °С; p = 17,66 МПа (180 кгс/см²), t = 360 °С
21	32	1	38×3,5	38	3,5	150	-	-	3,0	-	200	200	15°	39	20			432			57			1,31
22													30°	79	40			448			120			1,43
23													45°	118	62			447			185			1,55
24													60°	157	87			431			249			1,67
25													90°	236	150			350			350			1,90
p = 13,73 МПа (140 кгс/см²), t = 335 °С; p = 10,79 МПа (110 кгс/см²), t = 55 °С; p = 10,10 МПа (103 кгс/см²), t = 170 °С; p = 9,02 МПа (92 кгс/см²), t = 290 °С; p = 7,55 МПа (77 кгс/см²), t = 290 °С; p = 5,40 МПа (55 кгс/см²), t = 60 °С; p = 3,92 МПа (40 кгс/см²), t = 290 °С; p = 3,92 МПа (40 кгс/см²), t = 200 °С
26	32	1	38×3,5	38	3,5	150	-	-	2,6	-	200	200	15°	39	20			432			57			1,31
27													30°	79	40			448			120			1,43
28													45°	118	62			447			185			1,55
29													60°	157	87			431			249			1,67
30													90°	236	150			350			350			1,90
p = 17,66 МПа (180 кгс/см²), t = 360 °С; p = 13,73 МПа (140 кгс/см²), t = 335 °С
31	50	2	57×5,5	57	5,5	300	47	+0,3 -0,2	4,2	4,3	200	200	15°	79	40			471			62			3,36
32													30°	157	80			523			140			3,91
33													45°	236	124			554			229			4,46
34													60°	314	173			560			323			5,01
35													90°	471	300			500			500			6,11
36	65		76×7	76	7,0		63	+0,5	5,6	5,6			15°	79	40			471			62			5,74
37													30°	157	80			523			140			6,67
38													45°	236	124			554			229			7,62
39													60°	314	173			560			323			8,55
40													90°	471	300			500			500			10,43
41	80		89×8	89	8,0	400	74	+0,5	6,5	6,5			15°	105	53			497			66			8,12
42													30°	209	111			573			156			9,79
43													45°	314	166			624			259			11,50
44													60°	419	231			646			373			13,20
45													90°	628	400			600			600			16,50
p = 10,79 МПа (110 кгс/см²), t = 55 °С; p = 10,10 МПа (103 кгс/см²), t = 170 °С; p = 9,02 МПа (92 кгс/см²), t = 290 °С; p = 7,55 МПа (77 кгс/см²), t = 290 °С; p = 5,40 МПа (55 кгс/см²), t = 60 °С; p = 3,92 МПа (40 кгс/см²), t = 290 °С; p = 3,92 МПа (40 кгс/см²), t = 200 °С
46	50	3	57×4	57	4,0	300	50	+0,3 -0,2	3,0	2,6	200	200	15°	79		40			471			62		2,52
47													30°	157		80			523			140		2,93
48													45°	236		124			554			229		3,35
49													60°	314		173			560			323		3,76
50													90°	471		300			500			500		4,58
51	65	2	76×4,5	76	4,5		68		3,3	3,1			15°	79		40			471			62		3,82
52													30°	157		80			523			140		4,45
53													45°	236		124			554			229		5,08
54													60°	314		173			560			323		5,70
55													90°	471		300			500			500		6,95
56	80		89×5	89	5,0	400	80		3,7	3,6			15°	105		53			497			66		5,26
57													30°	209		107			573			156		6,35
58													45°	314		166			624			259		7,44
59													60°	419		231			646			373		8,53
60													90°	628		400			600			600		10,70
