ОСТ 24.125.02-89
ОТРАСЛЕВОЙ СТАНДАРТ
ШВЫ СВАРНЫЕ СТЫКОВЫХ
СОЕДИНЕНИЙ
ТРУБОПРОВОДОВ АЭС
ТИПЫ И ОСНОВНЫЕ РАЗМЕРЫ
Дата введения 1990-01-01
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. УТВЕРЖДЕН
И ВВЕДЕН В ДЕЙСТВИЕ УКАЗАНИЕМ Министерства тяжелого, энергетического и
транспортного машиностроения СССР от 26.05.89 № ВА-002-1/4829
2.
ИСПОЛНИТЕЛИ
К.И.
Бояджи; Д.В. Колпакова; Ф.А. Гловач; В.Ф. Логвиненко (руководители темы); А.Н.
Митюков; В.Я. Шейфель; А.З. Гармаш; Т.В. Васенева
3.
ЗАРЕГИСТРИРОВАН Центральным государственным фондом стандартов и технических
условий за № 8427865 от 27.10.89
4. ВЗАМЕН
ОСТ 108.030.101-76, ОСТ 108.318.107-83
5.
ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
СОГЛАСОВАН с Главным научно-техническим
управлением Минатомэнерго СССР
Государственным
комитетом СССР по надзору за безопасным ведением работ в атомной энергетике
(Госатомэнергонадзор СССР)
1.
Настоящий стандарт распространяется на сварные стыковые соединения трубопроводов
АЭС из коррозионно-стойкой стали аустенитного класса марки 08Х18Н10Т по ТУ
14-3-197, ТУ 14-3-935, ТУ 108-713 и ГОСТ
5632
и на сварные стыковые соединения деталей трубопроводов из стали марки 08Х18Н10Т
с деталями трубопроводов из сталей перлитного класса марок 15ГС по ТУ 14-3-460,
16ГС по ГОСТ
19281
и стали марки 20 по ГОСТ
1050.
Стандарт устанавливает
типы и основные размеры сварных швов, форму и конструктивные элементы кромок
деталей, подготовленных под сварку.
2.
Конструктивные элементы подготовки кромок под сварку, типы сварных швов и
сварочные материалы должны соответствовать указанным в табл. 1.
Подготовка кромок и
размеры сварных швов должны соответствовать указанным на чертеже и в табл. 2.

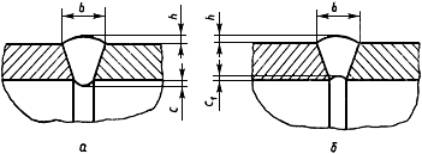

а - сварной шов с
усилением корня; б - сварной шов с «утяжкой» корня
3. Трубы, внутренний
диаметр которых в состоянии поставки равен диаметру расточки, не растачиваются.
4. Для обеспечения
расточки труб диаметром в необходимых случаях
производится калибровка концов труб.
5.
Расплавляемая вставка для сварных швов С-40 выполняется из кольца проволоки
Св-10Х16Н25АМ6 по ГОСТ
2246
прямоугольного сечения 4-0,3×2 ± 0,1 мм.
6.
Требования к выполнению сварных швов, их контролю и термической обработке
должны соответствовать ПНАЭ
Г-7-009-89,
ПНАЭ
Г-7-010-89,
ОСТ
108.030.123
и ОСТ 108.030.124.
7. При соединении
деталей трубопроводов из разнородных сталей форма подготовки кромки, диаметр
расточки и толщина стенки детали из стали перлитного
класса устанавливаются по соответствующим размерам стыкуемой детали из стали
марки 08Х18Н10Т.
8.
При наличии специализированного оборудования для выполнения сварочных работ
допускается применение сварного соединения С-39 для труб и деталей трубопроводов
Dу
менее 100 мм и толщиной стенки до 5 мм по согласованию между организацией,
выполняющей сварочные работы, и предприятием-изготовителем.
9. Тип шва определяется
по толщине стенки s
с учетом расточки.
10. Длину расточки l для труб и деталей
трубопроводов следует принимать 10+3 мм. При толщине стенки трубы
свыше 15 мм l = 20+3 мм.
Для деталей
трубопроводов, изготавливаемых ковкой или штамповкой, l = 10+3 мм.
Для тройников штампованных с вытянутой горловиной допускается на горловине l = 8+3 мм.
11. Внутреннюю кромку
следует притупить до максимального значения 0,5 мм.
Таблица 1
Условное обозначение
сварного соединения
|
Стыкуемые детали трубопроводов
|
Подготовка кромок деталей трубопроводов под сварку
|
Способ сварки
|
Марка сварочных материалов*
|
Марка стали
|
Толщина стенки, мм
|
С-23
|
08Х18Н10Т с 08Х18Н10Т
|
От 2 до 3,5
|
* При сварке корня шва с присадочной проволокой допускается
зазор 1,5 ± 0,5.
|
Аргонодуговая ручная
или автоматическая
|
Проволока
Св-04Х19Н11М3, аргон
|
08Х18Н10Т с 20, 15ГС,
16ГС
|
Проволока
Св-10Х16Н25АМ6, аргон
|
С-42
|
08Х18Н10Т с 08Х18Н10Т
|
От 4 до 30
|
* Для толщины s = 4,0 мм принять 2,7-0,3 мм.
** Для sк > 16 мм принять 3,5+0,5 мм.
|
|
|
Аргонодуговая ручная
или автоматическая
|
Проволока
Св-04Х19Н11М3, аргон
|
Комбинированная:
|
|
первые слои
|
|
аргонодуговая ручная
или автоматическая
|
Проволока
Св-04Х19Н11М3, аргон
|
последующие слои
|
|
полуавтоматическая или
автоматическая под флюсом
|
Проволока
Св-04Х19Н11М3, флюс ОФ-6
|
ручная дуговая
покрытыми электродами
|
Электроды ЭА-400/10У,
ЭА-400/10Т
|
08Х18Н10Т с 20, 15ГС,
16ГС
|
От 4 до 10
|
Аргонодуговая ручная
или автоматическая
|
Проволока
Св-10X16Н25АМ6, аргон
|
Комбинированная:
|
|
первые слои
|
|
аргонодуговая ручная
или автоматическая
|
Проволока
Св-10Х16Н25АМ6, аргон
|
|
последующие слои
|
|
|
полуавтоматическая или
автоматическая под флюсом
|
Проволока
Св-10Х16Н25АМ6, флюс ОФ-6
|
|
ручная дуговая
покрытыми электродами
|
Электроды ЭЛ-395/9,
ЦТ-10
|
С-42
|
08Х18Н10Т с 20, 15ГС,
16ГС
|
Св. 10 до 30
|
* Для автоматической или полуавтоматической сварки под
флюсом принять 9 ± 2 мм.
** Для sк > 16 мм принять
3,5+0,5 мм.
|
Наплавка на перлитную сталь
|
|
Аргонодуговая ручная
или автоматическая
|
Проволока
Св-10Х16Н25АМ6, аргон
|
Полуавтоматическая или
автоматическая под флюсом
|
Проволока
Св-10Х16Н25АМ6, флюс ОФ-6
|
Ручная дуговая
покрытыми электродами
|
Электроды ЭА-395/9,
ЦТ-10
|
Сварка
|
|
Аргонодуговая ручная
или автоматическая
|
Проволока
Св-04Х19Н11М3, аргон
|
Комбинированная:
|
|
первые слои
|
|
аргонодуговая ручная
или автоматическая
|
Проволока
Св-04Х19Н11М3, аргон
|
последующие слои
|
|
полуавтоматическая или
автоматическая под флюсом
|
Проволока
Св-04Х19Н11М3, флюс ОФ-6
|
ручная дуговая
покрытыми электродами
|
Электроды ЭА-400/10У,
ЭА-400/10Т
|
С-39
|
08Х18Н10Т с 08Х18Н10Т
|
От 2 до 5
|
|
Аргонодуговая
автоматическая
|
Проволока
Св-04Х19Н11М3, аргон
|
С-40
|
08Х18Н10Т с 20, 15ГС,
16ГС
|
От 3 до 7
|
|
Аргонодуговая ручная
или автоматическая
|
Проволока
Св-10Х16Н25АМ6, аргон
|
Соединение трубы с
кованой (штампованной) деталью
|
08Х18Н10Т с 08Х18Н10Т
|
|
|
В соответствии с требованиями к сварке шва С-23 или С-42
|
С-23
|
|
От 2 до 3,5
|
|
С-42
|
|
От 4 до 30
|
|
________________
*
Проволока Св-04Х19Н11М3, Св-10Х16Н25АМ6 по ГОСТ
2246; аргон по ГОСТ
10157; флюс ОФ-6 по ОСТ 5.9206; электроды ЭА-400/10У, ЭА-400/10Т,
ЭА-395/9, ЦТ-10 по ОСТ 5.9370.
Таблица 2
Размеры, мм
Условный проход Dу
|
Диаметр и толщина стенки стыкуемых труб, Dн×s
|
Тип шва по ПНАЭ Г-7-009-89
|
Разделка кромок
|
Сварной шов
|
Теоретическая масса наплавленного металла, кг
|
Диаметр расточки dp
|
Толщина стенки в месте расточки sк, не менее
|
M*
|
h
|
b, не менее
|
Номин.
|
Пред. откл.
|
Номин.
|
Пред. откл.
|
10
|
14×2,0
|
С-23, С-39**,
С-40
|
10
|
-
|
-
|
-
|
1,5
|
-0,5
|
5,0
|
-
|
15
|
18×2,5
|
13
|
-
|
-
|
-
|
5,0
|
-
|
20
|
25×3,0
|
19
|
-
|
-
|
-
|
7,0
|
-
|
25
|
32×3,5
|
25
|
-
|
-
|
-
|
2,0
|
+1,5
-1,0
|
8,0
|
-
|
32
|
38×3,5
|
31
|
-
|
-
|
-
|
8,0
|
-
|
50
|
57×4,0
|
С-42, С-39**,
С-40
|
50
|
+0,3
-0,2
|
2,6
|
0,5
|
1,0
|
+1,5
-0,5
|
7,0
|
-
|
65
|
76×4,5
|
68
|
3,1
|
1,0
|
8,0
|
-
|
80
|
89×5,0
|
80
|
3,6
|
1,5
|
8,0
|
-
|
100
|
108×5,0
|
С-42, С-40
|
100
|
+0,23
|
2,7
|
1,0
|
8,0
|
0,09
|
50
|
57×5,5
|
47
|
+0,3
-0,2
|
4,3
|
2,0
|
9,0
|
-
|
125
|
133×6,0
|
124
|
+0,23
|
3,2
|
1,5
|
9,0
|
0,18
|
150
|
159×6,5
|
149
|
+0,26
|
3,8
|
2,5
|
1,5
|
+1,5
-1,0
|
9,0
|
0,25
|
65
|
76×7,0
|
63
|
+0,23
|
5,6
|
3,5
|
10,0
|
-
|
100
|
108×7,0
|
97
|
+0,23
|
4,8
|
2,5
|
10,0
|
0,11
|
80
|
89×8,0
|
74
|
+0,23
|
6,5
|
4,5
|
10,0
|
-
|
125
|
133×8,0
|
120
|
+0,23
|
5,7
|
3,5
|
10,0
|
0,22
|
200
|
220×8,0
|
208
|
+0,3
|
4,3
|
3,0
|
8,0
|
0,45
|
100
|
108×9,0
|
93
|
+0,23
|
6,4
|
4,5
|
11,0
|
0,16
|
150
|
159×9,0
|
143
|
+0,26
|
6,7
|
5,0
|
12,0
|
0,35
|
125
|
133×11,0
|
С-42
|
114
|
+0,23
|
8,0
|
6,5
|
12,0
|
0,3
|
250
|
273×11,0
|
255
|
+0,3
|
7,3
|
6,0
|
10,0
|
0,7
|
80
|
108×12,0
|
88
|
+0,23
|
9,0
|
7,0
|
13,0
|
0,36
|
200
|
219×12,0
|
199
|
+0,3
|
8,8
|
7,0
|
11,0
|
0,65
|
300
|
325×12,0
|
305
|
+0,34
|
7,8
|
7,0
|
11,0
|
1,0
|
150
|
159×13,0
|
137
|
+0,26
|
9,5
|
8,0
|
12,0
|
0,5
|
100
|
133×14,0
|
109
|
+0,23
|
10,9
|
9,0
|
15,0
|
0,63
|
300
|
325×16,0
|
297
|
+0,34
|
12,4
|
11,0
|
14,0
|
1,6
|
125
|
159×17,0
|
130
|
+0,26
|
12,9
|
12,0
|
15,0
|
1,06
|
200
|
245×19,0
|
212
|
+0,3
|
14,5
|
14,0
|
16,0
|
1,5
|
250
|
273×20,0
|
236
|
+0,3
|
16,5
|
15,0
|
17,0
|
1,8
|
________________
*
Размер для справок.
** См. п. 8.
|
