Машины ручные электрические

БЕЗОПАСНОСТЬ И МЕТОДЫ ИСПЫТАНИЙ

Часть 2-11

Частные требования к пилам
с возвратно-поступательным движением рабочего
инструмента (лобзикам и ножовочным пилам)

IEC 60745-2-11:2003

Hand-held motor-operated electric tools - Safety - Part 2-11:
Particular requirements for reciprocating saws (jig and sabre saws)

(IDT)

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»

Сведения о стандарте

1 ПОДГОТОВЛЕН Открытым акционерным обществом «Институт механизированного инструмента» (ОАО «ВНИИСМИ») на основе собственного аутентичного перевода стандарта, указанного в пункте 4

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 262 «Инструмент механизированный и ручной»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 15 декабря 2008 г. № 410-ст

4 Настоящий стандарт идентичен международному стандарту МЭК 60745-2-11:2003 «Ручные электрические инструменты с приводом от электродвигателя. Безопасность Часть 2-11. Частные требования для пил возвратно-поступательного действия (лобзиков и ножовочных пил)» (IEC 60745-2-11:2003 «Hand-held motor - operated electric tools - Safety - Part 2-11: Particular requirements for reciprocating saws (jig and sabre saws)»).

Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (пункт 3.5).

При применении настоящего стандарта рекомендуется использовать вместо ссылочного международного стандарта соответствующий ему национальный стандарт Российской Федерации, сведения о котором приведены в дополнительном приложении 1

5 ВЗАМЕН ГОСТ Р 50636-94 (МЭК 745-2-11-84)

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок - в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

СОДЕРЖАНИЕ

Введение

Настоящий стандарт относится к комплексу стандартов, устанавливающих требования безопасности ручных электрических машин и методы их испытаний.

Настоящий стандарт применяют совместно с ГОСТ Р МЭК 60745-1-2005 «Машины ручные электрические. Безопасность и методы испытаний. Часть 1. Общие требования», который идентичен международному стандарту МЭК 60745-1:2003 «Ручные электрические инструменты с приводом от электродвигателя. Безопасность. Часть 1. Общие требования».

Настоящий стандарт устанавливает частные требования безопасности и методы испытаний пил с возвратно-поступательным движением рабочего инструмента (лобзиков и ножовочных пил), которые дополняют, изменяют или заменяют соответствующие разделы, подразделы, пункты, таблицы и рисунки МЭК 60745-1:2003 (ГОСТ Р МЭК 60745-1-2005).

Номера разделов, пунктов, таблиц и рисунков соответствуют приведенным в МЭК 60745-2-11:2003.

В настоящем стандарте приняты следующие шрифтовые выделения:

- требования к методам испытаний - курсив;

- примененные термины - полужирный шрифт.

Изменение наименования раздела 3 вызвано необходимостью приведения в соответствие с ГОСТ Р 1.5-2004.

ГОСТ Р МЭК 60745-2-11-2008

Машины ручные электрические

БЕЗОПАСНОСТЬ И МЕТОДЫ ИСПЫТАНИЙ

Часть 2-11

Частные требования к пилам с возвратно-поступательным движением
рабочего инструмента (лобзикам и ножовочным пилам)

Дата введения - 2010-01-01

1 Область применения

По МЭК 60745-1 со следующим изменением:

1.1 Дополнение

Настоящий стандарт распространяется на пилы возвратно-поступательного действия (далее - пилы).

Перечень машин, на которые распространяется настоящий стандарт, не ограничивается лобзиками и ножовочными пилами.

2 Нормативные ссылки

По МЭК 60745-1.

3 Термины и определения

По МЭК 60745-1 со следующим изменением:

3.101 пила возвратно-поступательного действия (reciprocating saw): Машина, предназначенная для пиления различных материалов пильным(ыми) полотном (полотнами), совершающими возвратно-поступательные или колебательные движения.

3.102 лобзик (jig saw): Пила возвратно-поступательного действия, оснащенная направляющей плитой и имеющая возможность установки под углом к обрабатываемому материалу.

3.103 ножовочная пила (sabre saw): Пила возвратно-поступательного действия с направляющей плитой или без нее, а при ее наличии пила имеет возможность установки под углом к обрабатываемому материалу.

4 Общие требования

По МЭК 60745-1.

5 Общие условия испытаний

По МЭК 60745-1.

6 В стадии рассмотрения

7 Классификация

По МЭК 60745-1.

8 Маркировка и инструкции

По МЭК 60745-1.

9 Защита от контакта с токоведущими частями

По МЭК 60745-1.

10 Пуск

По МЭК 60745-1.

11 Потребляемая мощность и ток

По МЭК 60745-1.

12 Нагрев

По МЭК 60745-1.

13 Ток утечки

По МЭК 60745-1.

14 Влагостойкость

По МЭК 60745-1.

15 Электрическая прочность

По МЭК 60745-1.

16 Защита от перегрузки трансформаторов и соединенных с ними цепей

По МЭК 60745-1.

17 Надежность

По МЭК 60745-1.

18 Ненормальный режим работы

По МЭК 60745-1.

19 Механическая безопасность

По МЭК 60745-1 со следующими изменениями:

19.1. Замена:

а) Для лобзиков

Для предотвращения непреднамеренного прикосновения к движущимся частям, находящимся выше направляющей плиты, должно быть предусмотрено защитное устройство.

Испытание проводят осмотром и нижеследующим испытанием:

Лобзик настраивается на выполнение пропила под прямым углом. Испытательный палец (см. рисунок 101а) помещается поверх направляющей плиты в соответствии с рисунками 101b и 101с. Продольная ось испытательного пальца должна быть сориентирована перпендикулярно по отношению к кромке зубьев пильного полотна и посередине по отношению к плоскости пильного полотна. При перемещении испытательного пальца к пильному полотну не должно быть возможным его прикосновения к кромке зубьев.

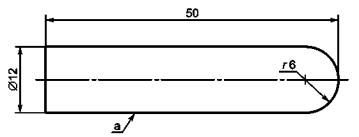

а) Испытательный палец

Примечание - Для упрощения верхняя часть лобзика не изображена.

b) Вид сбоку с указанием положения и направлением движения испытательного пальца

с) Вид сверху направляющей плиты с положением испытательного пальца

а - испытательный палец, b - направляющая плита

Рисунок 101 - Испытательный щуп

б) Для других видов пил с возвратно-поступательным движением пильного полотна

Для предотвращения непреднамеренного прикосновения к движущимся частям должно быть предусмотрено защитное устройство.

Испытание проводят осмотром.

Если пила сконструирована так, что зона захвата (удержания пилы рукой) находится вблизи или позади пильного полотна, то в продолжение пильной кромки пильного полотна должен быть установлен барьер высотой не менее 6 мм с измерением от поверхности захвата. В барьере нет необходимости, если электрический инструмент снабжен дополнительной передней рукояткой.

20 Механическая прочность

По МЭК 60745-1.

21 Конструкция

По МЭК 60745-1.

22 Внутренняя проводка

По МЭК 60745-1.

23 Комплектующие изделия

По МЭК 60745-1.

24 Присоединение к источнику питания и внешние гибкие шнуры

По МЭК 60745-1.

25 Зажимы для внешних проводов

По МЭК 60745-1.

26 Заземление

По МЭК 60745-1.

27 Винты и соединения

По МЭК 60745-1.

28 Пути утечки тока, воздушные зазоры и расстояния по изоляции

По МЭК 60745-1.

29 Теплостойкость, огнестойкость и стойкость к образованию токоведущих мостиков

По МЭК 60745-1.

30 Коррозийная стойкость

По МЭК 60745-1.

31 Радиация, токсичность и подобные опасности

По МЭК 60745-1.

Приложение К

(обязательное)

Батарейные (аккумуляторные) машины и аккумуляторы

К.1.1 Дополнение:

Все пункты настоящего стандарта относятся к приложению, если нет других указаний.

Приложение L

(обязательное)

Батарейные (аккумуляторные) машины и аккумуляторы, предусмотренные
для подсоединения к сети или неизолированным источникам питания

L.1.1 Дополнение:

Все пункты настоящего стандарта относятся к приложению, если нет других указаний.

Приложение 1

(справочное)

Сведения о соответствии национального стандарта Российской Федерации
ссылочному международному стандарту

Таблица 1.1

Библиография

По МЭК 60745-1.
