МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ
(МГС)

INTERSTATE COUNCIL FOR STANDARDIZATION, METROLOGY AND CERTIFICATION
(ISC)

МЕЖГОСУДАРСТВЕННЫЙ
СТАНДАРТ

ГОСТ
103-2006

ПРОКАТ СОРТОВОЙ СТАЛЬНОЙ
ГОРЯЧЕКАТАНЫЙ ПОЛОСОВОЙ

Сортамент

(EN 10058:2003, NEQ)

Москва

Стандартинформ

2009

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-97 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, применения, обновления и отмены»

Сведения о стандарте

1 РАЗРАБОТАН Научно-исследовательским институтом «УкрНИИМет» Украинского государственного научно-технического центра «Энергосталь»; Межгосударственным техническим комитетом по стандартизации МТК 327 «Прокат сортовой, фасонный и специальные профили»

2 ВНЕСЕН Государственным комитетом Украины по вопросам технического регулирования и потребительской политики

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол № 30 от 7 декабря 2006 г.)

За принятие стандарта проголосовали:

Краткое наименование страны
по
MK (ИСО 3166) 004-97

Код страны
по
MK (ИСО 3166) 004-97

Сокращенное наименование национального органа
по стандартизации

Азербайджан

AZ

Азстандарт

Беларусь

BY

Госстандарт Республики Беларусь

Казахстан

KZ

Госстандарт Республики Казахстан

Кыргызстан

KG

Кыргызстандарт

Молдова

MD

Молдова-Стандарт

Российская Федерация

RU

Федеральное агентство по техническому регулированию и метрологии

Таджикистан

TJ

Таджикстандарт

Узбекистан

UZ

Узстандарт

Украина

UA

Госпотребстандарт Украины

4 Настоящий стандарт соответствует региональному стандарту ЕН 10058:2003 «Горячекатаные плоские прутки из стали общего назначения. Размеры и предельные отклонения по форме и размерам» (EN 10058:2003 «Hot rolled flat steel bars for general purposes - Dimensions and tolerances on shape and dimensions») в части требований к сортаменту.

Степень соответствия - неэквивалентная (NEQ)

5 Приказом Федерального агентства по техническому регулированию и метрологии от 18 декабря 2008 г. № 445-ст межгосударственный стандарт ГОСТ 103-2006 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2009 г.

6 ВЗАМЕН ГОСТ 103-76

Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе «Национальные стандарты».

Информация об изменениях к настоящему стандарту публикуется в указателе «Национальные стандарты», а текст изменений - в информационных указателях «Национальные стандарты». В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе «Национальные стандарты»

ГОСТ 103-2006

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПРОКАТ СОРТОВОЙ СТАЛЬНОЙ ГОРЯЧЕКАТАНЫЙ ПОЛОСОВОЙ

Сортамент

Hot-rolled steel strips. Dimensions

Дата введения - 2009-07-01

1 Область применения

Настоящий стандарт распространяется на сортовой стальной горячекатаный полосовой прокат (далее - прокат) общего назначения и стальной полосовой прокат для гаек толщиной от 4 до 80 мм включительно и шириной от 10 до 200 мм включительно.

2 Классификация. Основные параметры и размеры

2.1 Прокат подразделяют:

- по назначению: общего - ОН;

для горячей штамповки гаек - ГШГ; для холодной штамповки гаек - ХШГ;

- поточности прокатки: по толщине:

повышенной - БТ1, БТ2, БТЗ; обычной- ВТ1, ВТ2, ВТЗ;

по ширине:

повышенной - БШ1, БШ2, БШЗ;

обычной - ВШ1, ВШ2, ВШЗ;

подлине:

мерной - МД;

мерной с немерной длиной - МД11);

кратной мерной - КД;

кратной мерной с немерной длиной - КД11);

немерной - НД;

ограниченной в пределах немерной - ОД;

ограниченной с немерной длиной - ОД11);

__________

1) При поставке проката мерной с немерной длиной (МД1), кратной мерной с немерной длиной (КД1) и ограниченной с немерной длиной (ОД1) допускается наличие проката немерной длины в количестве не более 5 % массы партии.

в рулонах - РД;

- по предельным отклонениям по длине проката мерной и кратной мерной длины по группам: БД и ВД;

- по притуплению углов на группы: БУ иВУ;

- по требованию к серповидности:

высокое - АС;

повышенное - БС;

обычное - ВС;

- по виду плоскостности:

особо высокой - ПО;

высокой - ПВ;

нормальной - ПН.

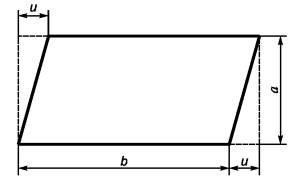

2.2 Форма поперечного сечения, толщина, ширина и масса 1 м длины проката должны соответствовать указанным на рисунке 1 и в таблице 1.

Рисунок 1

Таблица 1

Ширина
полосы
b, мм

Масса 1 м длины проката, кг при толщине а, мм

4

5

6

7

8

9

10

11

12

14

15

16

18

10

-

0,393

-

-

-

-

-

-

-

-

-

-

-

12

0,377

0,471

0,565

-

0,754

-

-

-

-

-

-

-

-

14

-

-

0,659

-

0,879

-

-

-

-

-

-

-

-

15

-

0,589

0,707

-

0,942

-

1,178

-

-

-

-

-

-

16

0,502

0,628

0,754

0,879

1,005

1,130

1,256

1,382

1,507

1,758

-

-

-

18

0,565

0,707

0,848

0,989

1,130

1,272

1,413

1,554

1,696

1,978

-

2,260

-

20

0,628

0,785

0,942

1,099

1,256

1,413

1,570

1,727

1,884

2,198

2,355

2,512

-

22

0,691

0,864

1,036

1,209

1,382

1,554

1,727

1,900

2,072

2,418

-

2,763

3,109

25

0,785

0,981

1,178

1,374

1,570

1,766

1,963

2,159

2,355

2,748

2,944

3,140

3,533

28

0,879

1,099

1,319

1,539

1,758

1,978

2,198

2,418

2,638

3,077

-

3,517

3,956

30

0,942

1,178

1,413

1,649

1,884

2,120

2,355

2,591

2,826

3,297

3,533

3,768

4,239

32

1,005

1,256

1,507

1,758

2,010

2,261

2,512

2,763

3,014

3,517

-

4,019

4,522

35

1,100

1,374

1,649

-

2,198

-

2,748

-

3,297

-

4,121

-

-

36

1,130

1,413

1,696

1,978

2,261

2,543

2,826

3,109

3,391

3,956

-

4,522

5,087

40

1,256

1,570

1,884

2,198

2,512

2,826

3,140

3,454

3,768

4,396

4,710

5,024

5,652

45

1,413

1,766

2,120

2,473

2,826

3,179

3,533

3,886

4,239

4,946

5,299

5,652

6,359

50

1,570

1,963

2,355

2,748

3,140

3,533

3,925

4,318

4,710

5,495

5,888

6,280

7,065

55

-

2,159

2,591

3,022

3,454

3,886

4,318

4,749

5,181

6,045

-

6,908

7,772

60

-

2,355

2,826

3,297

3,768

4,239

4,710

5,181

5,652

6,594

7,065

7,536

8,478

63

-

-

2,967

-

-

-

-

-

-

-

-

-

-

65

-

2,551

3,062

3,572

4,082

4,592

5,103

5,613

6,123

7,144

7,654

8,164

9,185

70

-

2,748

3,297

3,847

4,396

4,946

5,495

6,045

6,594

7,693

8,243

8,792

9,891

Продолжение таблицы 1

Ширина
полосы
b, мм

Масса 1 м длины проката, кг, при толщине а, мм

4

5

6

7

8

9

10

11

12

14

15

16

18

75

2,360

2,944

3,533

4,121

4,710

5,299

5,888

6,476

7,065

8,243

8,831

9,420

10,598

80

-

3,140

3,768

4,396

5,024

5,652

6,280

6,908

7,536

8,792

9,420

10,048

11,304

85

-

-

4,004

4,671

5,338

6,005

6,673

7,340

8,007

9,342

-

10,676

12,011

90

-

3,533

4,239

4,946

5,652

6,359

7,065

7,772

8,478

9,891

10,598

11,304

12,717

95

-

-

4,475

5,220

5,966

6,712

7,458

8,203

8,949

10,440

-

11,932

13,424

100

-

3,925

4,710

5,495

6,280

7,065

7,850

8,635

9,420

10,990

11,775

12,560

14,130

105

-

-

4,946

5,770

6,594

7,418

-

-

-

-

-

-

-

110

-

-

5,181

6,045

6,908

7,772

-

-

10,360

12,090

-

-

-

120

-

-

5,652

6,594

7,536

-

9,420

-

11,304

13,190

14,130

-

-

125

-

-

5,888

6,869

7,850

-

-

-

-

-

-

-

-

130

-

-

6,123

7,144

8,164

9,185

10,205

-

12,246

14,287

15,308

-

-

140

-

-

6,594

7,693

8,792

-

10,990

-

13,188

15,386

16,485

17,584

19,782

150

-

-

7,065

8,243

9,420

10,598

11,775

12,953

14,130

16,485

17,663

18,840

21,195

160

-

-

7,536

8,792

10,048

11,304

12,560

13,816

15,072

17,584

-

20,096

22,608

170

-

-

-

-

-

-

-

14,680

16,014

18,683

-

21,352

24,021

180

-

-

-

-

-

-

-

15,543

16,956

19,782

-

22,608

25,434

190

-

-

-

-

-

-

-

16,407

17,898

20,881

-

23,864

26,847

200

-

-

-

-

-

-

15,700

17,270

18,840

21,980

-

25,120

28,260

Окончание таблицы 1

Ширина
полосы
b, мм

Масса 1 м длины проката, кг, при толщине а, мм

20

22

25

28

30

32

35

36

40

45

50

56

60

80

10

-

-

-

-

-

-

-

-

-

-

-

-

-

-

12

-

-

-

-

-

-

-

-

-

-

-

-

-

-

14

-

-

-

-

-

-

-

-

-

-

-

-

-

-

15

-

-

-

-

-

-

-

-

-

-

-

-

-

-

16

-

-

-

-

-

-

-

-

-

-

-

-

-

-

18

-

-

-

-

-

-

-

-

-

-

-

-

-

-

20

-

-

-

-

-

-

-

-

-

-

-

-

-

-

22

3,454

-

-

-

-

-

-

-

-

-

-

-

-

-

25

3,925

4,318

-

-

-

-

-

-

-

-

-

-

-

-

28

4,396

4,836

5,495

-

-

-

-

-

-

-

-

-

-

-

30

4,710

5,181

-

-

-

-

-

-

-

-

-

-

-

-

32

5,024

5,526

6,280

7,034

7,536

-

-

-

-

-

-

-

-

-

35

5,495

-

6,869

-

8,243

-

-

-

-

-

-

-

-

-

36

5,652

6,217

7,065

7,913

8,478

-

-

-

-

-

-

-

-

-

Окончание таблицы 1

Ширина
полосы
b, мм

Масса 1 м длины проката, кг, при толщине а, мм

20

22

25

28

30

32

35

36

40

45

50

56

60

80

40

6,280

6,908

7,850

8,792

9,420

10,048

-

-

-

-

-

-

-

-

45

7,065

7,772

8,831

9,891

10,598

11,304

-

12,717

-

-

-

-

-

-

50

7,850

8,635

9,813

10,990

11,775

12,560

-

14,130

-

-

-

-

-

-

55

8,635

9,499

10,794

12,089

12,953

13,816

-

15,543

-

-

-

-

-

-

60

9,420

10,362

11,775

13,188

14,130

15,072

16,485

16,956

18,840

21,195

23,550

26,376

-

-

63

-

-

-

-

-

-

-

-

-

-

-

-

-

-

65

10,205

11,226

12,756

14,287

15,308

16,328

-

18,369

20,410

22,961

25,513

28,574

30,615

-

70

10,990

12,089

13,738

15,386

16,485

17,584

19,233

19,782

21,980

24,728

27,475

30,772

32,970

-

75

11,775

12,953

14,719

16,485

17,663

18,840

-

21,195

23,550

26,494

29,438

32,970

35,325

-

80

12,560

13,816

15,700

17,584

18,840

20,096

21,980

22,608

25,120

28,260

31,400

35,168

37,680

-

85

13,345

14,680

16,681

18,683

20,018

21,352

-

24,021

26,690

30,026

33,363

37,366

40,035

-

90

14,130

15,543

17,663

19,782

21,195

22,608

24,728

25,434

28,260

31,793

35,325

39,564

42,390

-

95

14,915

16,407

18,644

-

-

-

-

-

-

-

-

-

-

-

100

15,700

17,270

19,625

-

23,550

-

27,475

-

31,400

-

39,25

-

47,100

-

105

-

18,134

20,606

-

-

-

-

-

-

-

-

-

-

-

110

-

18,997

21,588

-

-

-

-

-

-

-

-

-

-

-

120

18,840

20,724

23,550

-

28,260

-

33,000

-

37,680

-

47,100

-

-

-

125

-

21,588

24,531

-

-

-

-

-

-

-

-

-

-

-

130

20,410

22,451

25,513

-

30,615

-

-

-

40,820

-

51,025

-

-

-

140

21,980

24,178

27,475

-

32,970

-

-

-

43,960

-

54,950

-

-

-

150

23,550

25,905

29,438

32,970

35,325

37,680

41,213

42,390

47,100

52,988

58,875

65,940

70,650

94,200

160

25,120

27,632

31,400

35,168

37,680

40,192

-

45,216

50,240

56,520

62,800

70,336

75,360

-

170

26,690

29,359

33,363

37,366

40,035

42,704

-

48,042

53,380

60,053

66,725

74,732

80,070

-

180

28,260

31,086

35,325

39,564

42,390

45,216

-

50,868

56,520

63,585

70,650

79,128

84,780

-

190

29,830

32,813

37,288

41,762

44,745

47,728

-

53,694

59,660

67,118

74,575

83,524

89,490

-

200

31,400

34,540

39,250

43,960

47,100

50,240

-

56,520

62,800

70,650

78,500

87,920

94,200

-

Примечания

1 Масса 1 м длины проката вычислена по номинальным размерам и является справочной величиной. Плотность стали принята равной 7,85 г/см3.

2 Знак «-» указывает, что данный параметр не нормируется.

3 По согласованию изготовителя с потребителем (по согласованной спецификации) прокат изготовляют промежуточных размеров по толщине и ширине и в том числе кратных 0,5 мм с предельными отклонениями по ближайшему меньшему размеру.

2.3 По требованию потребителя (по согласованной спецификации) прокат изготовляют: толщиной 4 и 5 мм всех ширин; толщиной до 36 мм включительно и шириной 56 мм; размерами а´ b, мм:

8´17; 12´27; 13´22; 13´25; 15´25; 17´25; 17´28; 17´30; 19´25; 19´28; 19´34; 23´27; 23´36; 24´32; 24´39; 24´55; 26´36; 26´44; 27´34; 28´17; 32´39; 34´24; 34´39.

2.4 Предельные отклонения по толщине проката общего назначения и для горячей штамповки гаек не должны превышать значений, указанных в таблице 2.

Таблица 2

В миллиметрах



Толщина проката

Предельное отклонение по толщине проката при точности прокатки

БТ1

БТ21)

ВТ1

ВТ21)

От 4 до 6 включ.

+0,2

± 0,25

+0,3

± 0,5

-0,3

-0,5

Св. 6 до 16 включ.

+0,2

± 0,30

+0,2

-0,4

-0,5

Св. 16 до 20 включ.

+0,2

± 0,40

+0,2

-0,6

-0,8

Св. 20 до 25 включ.

+0,2

± 0,45

+0,2

± 1 0

Св. 25 до 32 включ.

-0,7

-1,2

Св. 32 до 40 включ.

+0,2

± 0,60

+0,2

-1,0

-1,6

Св. 40 до 50 включ.

+0,2

± 0,85

+0,3

± 1,5

-1,5

-2,0

Св. 50 до 60 включ.

+0,2

± 1,00

+0,3

-1,8

-2,4

Св. 60 до 80 включ.

-

-

-

1) По согласованию изготовителя с потребителем (по согласованной спецификации).

2.4.1 Прокат с точностью прокатки ВТ2 (таблица 2) допускается изготовлять с плюсовыми предельными отклонениями, равными сумме предельных отклонений по толщине (ВТЗ).

2.4.2 По требованию потребителя (по согласованной спецификации) прокат толщиной свыше 16 до 20 мм включительно изготовляют с предельными отклонениями по толщине ± 0,30 мм (БТЗ).

2.5 Предельные отклонения по ширине проката общего назначения и для горячей штамповки гаек не должны превышать значений, указанных в таблице 3.

Таблица 3

В миллиметрах



Ширина проката b

Предельное отклонение по ширине проката при точности прокатки

БШ1

БШ21)

ВШ1

ВШ21)

От 10 до 40 включ.

+0,3

± 0,60

+0,5

± 0,75

Св. 40 до 60 включ.

-0,9

-1,0

± 1,0

Св. 60 до 65 включ.

+0,3

± 0,70

+0,5

-1,1

-1,3

Св. 65 до 75 включ.

+0,3

± 0,80

+0,5

-1,3

-1,4

Св. 75 до 80 включ.

+0,5

± 0,85

+0,7

Св. 80 до 85 включ.

-1,4

-1,6

± 1,5

Св. 85 до 95 включ.

+0,6

± 1,10

+0,9

-1,6

-1,8

Св. 95 до 100 включ.

+0,7

± 1,25

+1,0

Св. 100 до 105 включ.

-1,8

-2,0

± 2,0

Св. 105 до 110 включ.

+0,8

± 1,40

+1,0

-2,0

-2,2

Св. 110 до 120 включ.

+0,9

± 1,55

+1,1

Св. 120 до 125 включ.

-2,2

-2,4

± 2,5

Св. 125 до 150 включ.

+1,0

± 1,70

+1,2

-2,4

-2,8

Св. 150 до 180 включ.

+1,2

± 1,85

+1,4

-

-2,5

-3,2

Св. 180 до 200 включ.

+1,4

± 2,10

+1,7

-2,8

-4,0

1) По согласованию изготовителя с потребителем (по согласованной спецификации).

2.5.1 Прокат с точностью прокатки ВШ2 (таблица 3) допускается изготовлять с плюсовыми предельными отклонениями, равными сумме предельных отклонений по ширине (ВШЗ).

2.5.2 По требованию потребителя (по согласованной спецификации) прокат шириной от 12 до 40 мм включительно изготовляют с предельными отклонениями по ширине ± 0,50 мм (БШЗ).

2.6 Предельные отклонения по толщине и ширине проката для холодной штамповки гаек не должны превышать значений, указанных в таблице 4.

Таблица 4

В миллиметрах



Толщина проката а

Ширина проката b

Номинальное значение

Предельное отклонение

Номинальное значение

Предельное отклонение

От 4 до 5 включ.

± 0,20

От 12 до 36 включ.

± 0,40

Св. 5 до 12 включ.

± 0,30

Св. 12 до 16 включ.

± 0,35

Св. 16 до 18 включ.

+ 0,40

2.7 Выпуклость или вогнутость боковых граней проката не должна превышать предельных отклонений по ширине.

2.8 Прокат изготовляют длиной:

- от 2 до 12 м включительно - из углеродистой стали обыкновенного качества, низколегированной и фосфористой;

- от 2 до 6 м включительно - из углеродистой качественной и легированной стали.

По согласованию изготовителя с потребителем (по согласованной спецификации) прокат изготовляют немерной длиной в пределах от 3 до 13 м включительно, при этом 10 % прутков от массы партии могут иметь меньшую длину, но не менее 75 % минимальной длины.

2.9 Предельные отклонения на изготовляемую длину проката мерной или кратной мерной длины не должны превышать значений, указанных в таблице 5.

Таблица 5

Длина проката, м

Предельное отклонение, мм

Длина проката, м

Предельное отклонение, мм

Группа БД

Группа ВД1)

До 4 включ.

+30

От 3 до 13 включ.

± 100

Св. 4 до 6 включ.

+50

От 6 до 13 включ.

± 50

Св. 6 до 12 включ.

+70

До 6

± 25

От 2 до 12 включ. для всех длин со штрипсовых станов

+200

Для всех длин1)

Только с плюсовыми пре- дельными отклонениями2)

1) По согласованию изготовителя с потребителем (по согласованной спецификации).

2) Плюсовые предельные отклонения по длине равны по величине сумме предельных отклонений.

2.10 По согласованию изготовителя с потребителем (по согласованной спецификации) прокат изготовляют в рулонах.

2.11 Притупление углов для проката группы ВУ не должно превышать 0,2 толщины, но не более 3 мм.

По согласованию изготовителя с потребителем (по согласованной спецификации) притупление углов для проката группы БУ толщиной свыше 4 мм не должно превышать значений, указанных в таблице 6.

Таблица 6

В миллиметрах



Ширина проката b

Притупление углов группы БУ, не более

12

1,0

Св. 12 до 20 включ.

1,5

Св. 20 до 30 включ.

2,0

Св. 30 до 50 включ.

2,5

Св. 50 до 200 включ.

3,0

2.12 Серповидность проката не должна превышать значений, указанных в таблице 7.

Таблица 7

Площадь поперечного сечения проката, мм2

Допускаемая серповидность, % длины, не более

АС1)

БС

ВС

До 1000

0,2

0,40

0,5

1000 и более

0,25

1) По требованию потребителя (по согласованной спецификации).

Примечание - Площадь поперечного сечения вычисляют по номинальным размерам.

2.13 Отклонение от плоскостности проката толщиной свыше 12 мм не должно превышать значений, указанных в таблице 8.

Таблица 8

В миллиметрах



Толщина проката а

Отклонение от плоскостности на 1 м длины проката

особо высокой плоскостности (ПО)1)

высокой плоскостности (ПВ)

(ПН)

не более

Св. 12 до 36 включ.

2

5

20

Св. 36 до 80 включ.

10

1) По согласованию изготовителя с потребителем (по согласованной спецификации).

Отклонение от плоскостности проката толщиной до 12 мм включительно не нормируют и не контролируют.

2.14 Форму поперечного сечения определяют двумя способами: разностью диагоналей или отклонением от прямого угла. Способ контроля выбирает изготовитель и указывает в документе о качестве.

2.14.1 Разность диагоналей в одном сечении не должна превышать удвоенной суммы предельных отклонений по ширине проката до 20 мм включительно, свыше 20 мм - суммы предельных отклонений по ширине проката.

2.14.2 Отклонение от прямого угла и (рисунок 2) для проката толщиной от 40 до 80 мм включительно и шириной от 10 до 200 мм включительно не должно превышать значений, указанных в таблице 9.

Рисунок 2

Таблица 9

В миллиметрах



Толщина проката а

Допустимое отклонение от прямого угла и

40

1,0

Св. 40 до 80 включ.

1,5

2.15 Размеры, притупление углов и серповидность проката измеряют на расстоянии не менее 100 мм от торца, а проката в рулонах - в любом месте, кроме первого и последнего витков.

2.15.1 По согласованию изготовителя с потребителем (по согласованной спецификации) размеры, притупление углов и серповидность проката измеряют на расстоянии не менее 150 мм от торца.

2.15.2 Длину измеряют по наибольшей грани проката.

2.15.3 Серповидность измеряют на длине изготовляемого проката, ноне менее 1 м.

2.15.4 Отклонение от плоскостности проката измеряют на участке длиной 1 м на расстоянии не менее 1 мот торца.

Отклонение от плоскостности проката в рулонах не проверяют.



Ключевые слова: прокат полосового сечения, параметры и размеры, точность изготовления, предельные отклонения, притупление углов, серповидность, плоскостность, разность диагоналей, отклонение от прямого угла
