Открытое акционерное общество «Специальное
конструкторско-технологическое бюро башенного
краностроения»

(ОАО «СКТБ БК»)

СОГЛАСОВАНО

Начальник Управления государственного
строительного надзора Ростехнадзора

_________________ В.С. Котельников

«____» __________ 2007 г.

СОГЛАСОВАНО

Руководитель Московского межрегионального территориального управления технологического и экологического надзора Ростехнадзора

_________________ Ю.В. Артюх

«___» ______________2007 г.

РЕКОМЕНДАЦИИ ПО ПРОЕКТИРОВАНИЮ, ИЗГОТОВЛЕНИЮ И
БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ ОПОРНЫХ КРЕПЛЕНИЙ
БАШЕННЫХ КРАНОВ К СТРОИТЕЛЬНЫМ СООРУЖЕНИЯМ

РД 22-28-38-2007

УТВЕРЖДАЮ

Генеральный директор

ОАО «СКТБ БК»

_________ Р.М. Арутюнян

__________________ 2007 г.

Предисловие

1. Разработан и утвержден	ОАО «Специальным конструкторско-технологическим бюро башенного краностроения (ОАО «СКТБ БК») - головной организацией по краностроению 129301, г. Москва, ул. Касаткина, 11 т/ф 683-41-83
2. Разработчики	Гехт А.Х., Жуков В.Г., Инденбаум А.И., Колпаков В.П., Котельников B.C., Леонов П.А., Поляков Л.Н., Прикащиков Р.Г., Степанов Б.М.
3. Введен в действие:	с 01.10.2007
4. Взамен:	Разработан впервые

Документ действителен при наличии подлинного оттиска печати, подписи руководителя - разработчика РД 22-28-38-2007 и номера учетного экземпляра.

Настоящий документ не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения СКТБ БК.

Руководящий нормативный документ

Рекомендации по проектированию, изготовлению
и безопасной эксплуатации опорных креплений
башенных кранов к строительным сооружениям

РД 22-28-38-2007

Разработан впервые

Дата введения: 01.10.2007

1. ОБЛАСТЬ ПРИМЕНЕНИЯ

1.1. Настоящие Рекомендации предназначены для организаций и индивидуальных предпринимателей, занимающихся проектированием, изготовлением или эксплуатацией опорных креплений башенных кранов к строительным сооружениям.

1.2. Рекомендации определяют требования к проектированию, изготовлению и эксплуатации опорных креплений башенных кранов к строительным сооружениям.

2. ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ, ИСПОЛЬЗУЕМЫЕ В НАСТОЯЩИХ РЕКОМЕНДАЦИЯХ

Опорное крепление башенного крана - система горизонтальных опор, удерживающая башню крана в вертикальном положении и передающая нагрузки от крана на сооружение.

Опора горизонтальная - система связей, соединяющих башню крана со строительным сооружением на определенной высоте башни и передающих нагрузку от крана на сооружение.

Связь - металлическая стержневая конструкция, входящая в горизонтальную опору, состоящая из одного или нескольких звеньев.

Контрольные испытания - испытания опорного крепления башенного крана, выполняемые при установке первой горизонтальной опоры на строительном сооружении с целью решения вопроса о возможности использования этого опорного крепления.

3. ПРОЕКТИРОВАНИЕ

3.1. Проектирование опорного крепления башенного крана выполняется головными организациями по краностроению или специализированными организациями по башенным кранам. Руководители и специалисты данных организаций должны быть аттестованы по вопросам промышленной безопасности и на знание настоящих Рекомендаций.

3.2. При разработке проектов опорных креплений соблюдаются установленные нормативные и технические требования к конструкциям башенных кранов и строительным сооружениям.

3.3. Проект на изготовление опорного крепления включает:

а) техническое задание (заявку), рекомендации по разработке которого приведены в приложении № 2;

б) комплект чертежей, расчеты, паспорт с разделом по эксплуатации и монтажу опорного крепления (форма паспорта приведена в приложении № 3);

в) рабочую программу и методику испытания опорного крепления, рекомендации по разработке к которым приведены в приложении № 4;

г) заключение экспертизы промышленной безопасности проекта, выполненной экспертной организацией, имеющей лицензию Ростехнадзора, и заключение экспертизы промышленной безопасности башенного крана (при необходимости).

Индивидуальный рабочий проект вновь создаваемого опорного крепления может быть разработан на основе существующего проекта опорного крепления - базового проекта, который используется в эксплуатации. В том случае, если геометрическая схема нового опорного крепления не отличается от схемы существующего, а расчетные нагрузки на горизонтальные опоры не выше нагрузок на горизонтальные опоры базового, экспертиза промышленной безопасности может не проводиться. При этом индивидуальный рабочий проект вновь создаваемого опорного крепления согласовывается с разработчиком базового проекта опорного крепления или должен быть представлен комплект документов, предусмотренный в подпунктах а), б), в), г) пункта 3.3. настоящих Рекомендаций.

3.4. Проекты опорного крепления во всех случаях согласовываются с организацией-проектировщиком сооружения в части расположения мест крепления горизонтальных опор и возникающих при этом нагрузок на сооружение.

Программа и методика испытаний опорного крепления базового проекта согласовывается с территориальными органами Ростехнадзора.

4. ИЗГОТОВЛЕНИЕ

4.1. Изготовление опорного крепления выполняется предприятиями, получившими разрешение на применение, выданное территориальными органами Ростехадзора. Выдача разрешений на применение осуществляется в соответствии с РД 03-485-02.

4.2. Опорные крепления изготавливаются в соответствии с проектом, действующими нормативными материалами и техническими требованиями к конструкциям башенных кранов.

4.3. Применяемые стали и сварочные материалы выбираются в соответствии с указаниями ПБ 10-382-00 и РД 22-16-2005.

4.4. Предельные отклонения от заданной геометрической формы и размеров горизонтальных опор и связей опорного крепления должны соответствовать предельным отклонениям, установленным для металлоконструкций башенных кранов по ГОСТ 13556-91 и табл. 4, 5 РД 22-207-88.

4.5. Раскрой металла, его механическая обработка и покрытия выполняются в соответствии с требованиям п. 4.1 РД 22-207-88.

4.6. Сварные соединения выполняются с учетом требований ПБ 10-382-00 и РД 22-207-88. Размеры и допуски при обработке кромок под сварку должны отвечать п. 4.1.11 РД 22-207-88. Сварные швы проверяются в соответствии с п. 3.5 ПБ 10-382-00 методами неразрушающего контроля. Не допускаются дефекты, указанные в п. 3.5.6 и 3.5.7 ПБ 10-382-00. Сварочные работы должны выполняться сварщиками, аттестованными в установленном порядке.

4.7. Геометрические размеры изготовленных опорных креплений контролируются с использованием средств и методов в соответствии с п. 4.3.2.10 ГОСТ 13556-91 и в п. 9 РД 22-28-36-01.

4.8. Каждое изготовленное опорное крепление подвергается приемосдаточным испытаниям службой контроля продукции предприятия-изготовителя по разработанной им программе. По результатам испытаний оформляется паспорт опорного крепления.

4.9. При повторном использовании горизонтальных опор и связей, бывших в употреблении, их применение в новом опорном креплении отражается в технической документации. При этом они обследуются, при необходимости производится ремонт и составляется акт с оценкой их состояния. Повторное применение горизонтальных опор и связей отражается в паспорте на опорное крепление.

4.10. Элементы опорных креплений маркируются в соответствии с проектом. Маркировка может быть нанесена несмываемой краской. Сохранность маркировки должна обеспечиваться в течение срока эксплуатации крепления.

5. ЭКСПЛУАТАЦИЯ

5.1. Монтаж и демонтаж опорного крепления выполняется с соблюдением требований, указанных в паспорте и в соответствии с проектом производства работ (ППР).

5.2. После установки первой горизонтальной опоры, соединяющей башенный кран со строительным сооружением, опорное крепление подвергается контрольным испытаниям в соответствии с программой и методикой. Испытания осуществляются комиссией, в которую входят представители организации-разработчика опорного крепления, организации, эксплуатирующей кран, организации- производителя работ на строящемся объекте.

Работа комиссии оформляется актом, где указывается, что опорное крепление смонтировано и установлено в соответствии с проектом и паспортом и выдержало испытания, а нагрузки, действующие на возводимое сооружение от крана, соответствуют расчетной прочности сооружения. Акт прикладывается к паспорту крепления. При этом, если в опорном креплении используются горизонтальные опоры, существенно отличающиеся по конструкции от испытанной, комиссия может принять решение о необходимости проведения повторных контрольных испытаний при установке этих опор. Пуск в работу крана после монтажа, установки первой и каждой следующей горизонтальной опоры осуществляется государственным инспектором территориального органа Ростехнадзора с учетом требований настоящих рекомендаций. Вызов инспектора для пуска осуществляется владельцем крана в установленном порядке.

5.3. После установки других горизонтальных опор крепления, аналогичных по конструкции первой опоре, кран подвергается контролю и испытаниям в соответствии с инструкцией по монтажу завода изготовителя. В том случае, если контроль и испытания крана после установки горизонтальных опор крепления инструкцией по монтажу не предусмотрены, он подвергается контролю и испытаниям в объеме частичного технического освидетельствования с проведением динамических испытаний номинальными грузами.

5.4. В процессе эксплуатации крановщиком и ИТР, ответственным за содержание крана в исправном состоянии, согласно паспорта крана осуществляется контроль за состоянием опорного крепления в соответствии с требованиями, указанными в паспорте. При этом обязательному контролю подвергаются состояние болтовых соединений и сварных швов. Ослабление болтовых соединений, наличие смещений и зазоров выше установленных значений, а так же трещин в сварных швах и элементах опорного крепления не допускается.

Состояние сооружения в местах присоединения горизонтальных опор контролируется согласно паспорту крана, но не реже чем через каждые десять дней крановщиком и ИТР, ответственным за содержание крана в исправном состоянии, с записью результатов осмотра в вахтенный журнал крановщика. Наличие трещин в конструкциях сооружения не допускается.

5.5. При обнаружении дефектов в конструкциях опорного крепления или сооружении эксплуатация крана прекращается. Дефекты незамедлительно устраняются. При этом ремонт выполняется в соответствии с ПБ 10-382-00 и РД 22-322-02 с демонтажом и заменой дефектного узла конструкции либо на смонтированной опоре по специальному проекту. Во всех случаях сварные швы при ремонте должны контролироваться методами неразрушающего контроля.

В процессе ремонтных работ особое внимание должно быть обращено на безопасность крана и сооружения.

Сведения о выполненном ремонте отражаются в акте, в т.ч. данные о примененном материале с указанием сертификата.

ПРИЛОЖЕНИЕ 1

ПЕРЕЧЕНЬ ДОКУМЕНТОВ, ИСПОЛЬЗОВАННЫХ В НАСТОЯЩИХ РЕКОМЕНДАЦИЯХ

1. ГОСТ 13556-91	Краны башенные строительные. Общие технические условия.
2. ГОСТ 15150-69	Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды.
3. ПБ 10-382-00	Правила устройства и безопасной эксплуатации грузоподъемных кранов.
4. ПОТ Р М-012-2000	Межотраслевые правила по охране труда при работе на высоте.
5. ПОТ Р М-016-2001	Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок.
6. РД 03-485-02	Положение о порядке выдачи разрешений на применение технических устройств на опасных производственных объектах.
7. РД 10-525-03	Рекомендации по проведению испытаний грузоподъемных машин.
8. РД 22-16-2005	Машины грузоподъемные. Выбор материалов для изготовления, ремонта и реконструкции сварных стальных конструкций.
9. РД 22-207-88	Машины грузоподъемные. Общие требования и нормы на изготовление.
10. РД 22-322-02	Краны грузоподъемные. Технические условия на капитальный, полнокомплектный и капитально-восстановительный ремонты.
11. РД 22-28-36-01	Краны грузоподъемные Типовые программы и методики испытаний.
12. РД 22-28-37-02	Требования к организации и проведению работ по монтажу (демонтажу) грузоподъемных кранов.
13. СНиП 12-03-99	Безопасность труда в строительстве ч. 1. Общие требования.
14. ИТОс 22-01-01	Инструкция по проведению технического освидетельствования крана.
15. РД 11-06-2007	Методические рекомендации о порядке разработки проектов производства работ грузоподъемными машинами и технологических карт погрузочно-разгрузочных работ.

ПРИЛОЖЕНИЕ 2

ПРИЛОЖЕНИЕ 3

Форма и пример заполнения
паспорта

ОПОРНОЕ КРЕПЛЕНИЕ КРАНА К СТРОИТЕЛЬНОМУ
СООРУЖЕНИЮ

_______________________________________________________________________

(индекс, номер по чертежам)

ПАСПОРТ

ХХХХ.ХХ.00.000 ПС

_______________________________________________________________________

(обозначение паспорта)

Разрешение на применение

№ ___________________

от «____» _________ 200 г.

территориального органа Ростехнадзора

__________________________________

1. Изготовитель и его адрес	ххххх
2. Наименование и обозначение узла	Опорное крепление башенного крана
3. Заводской номер	XXX
4. Дата изготовления	ХХ.ХХ
5. Назначение	Удержание кранов в проектном рабочем положении в приставном варианте к сооружению
6. Основные параметры и данные по окружающей среде	Исполнение У1 ГОСТ 15150-69, среда негорючая, непожаробезопасная, ветровой район I, сейсмичность до 6 баллов

7. Место применения крана и адрес сооружения, на котором установлен кран г. Москва, Партизанская ул., 14_________________________________________________

___________________________________________________________________________

7.1. Марка крана, на который устанавливается опорное крепление КБ-474________

__________________________________________________________________________

7.2. Заводской номер крана _____№ 153______________________________________

7.3. Адрес установки крана г. Москва. Партизанская ул., 14______________________

8. Описание опорного крепления крана

Опорное крепление хххх СБ (см. рис. 1) состоит из четырех

(количество)

горизонтальных опор (хххх. 10СБ), устанавливаемых на отметках 30; 50; 70; 90 м.

(указать высоты отметок)

Каждая горизонтальная опора состоит из отдельных связей и по концам крепится к башне крана и к строящемуся сооружению (см. рисунки № 2, 4). Каждая связь может состоять из одного или нескольких звеньев (см. рисунок № 3). Для подсоединения связей крана к зданию устанавливаются стойки (см. рисунки № 1, 4) с приваренными к ним проушинами. Стойки устанавливаются на пластины, стянутые шпильками (см. рисунки № 1, 7).

__________________________________________________________________________

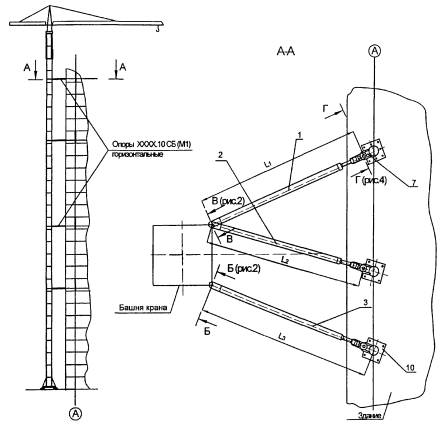

Рисунок 1. Общий вид опорного крепления ХХХХ СБ (М)

1 - Связь ХХХХ.11 СБ (М2), 2 - Связь ХХХХ.11 СБ (М3), 3 - Связь ХХХХ.11 СБ (М3), 7 - Проушина ХХХХ.10.003 (М8), 10 - Пластина ХХХХ.10.005 (М10)

В-В (см. рис. 1)	Б-Б (см. рис. 1)

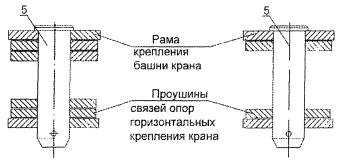

Рисунок 2.

Узел крепления горизонтальной опоры к башне крана

5 - Палец ХХХХ.10.001 (М6),

Рисунок 3

Общий вид связи ХХХХ.11 СБ (ХХХХ.12 СБ; ХХХХ.13 СБ) горизонтальной опоры.

12 - Проушина хххх.11.10. СБ (М12), 13 - Гайка левая хххх.11.001 (М13), 14 - Винт хххх.11.002 (М14), 15 - Гайка хххх.11.003 (М15), 16 - Вставка хххх.11.20 СБ (М16) [хххх.12.10. СБ (М17); хххх.13.10. СБ (М18)]

г-г (см. рис. 1)

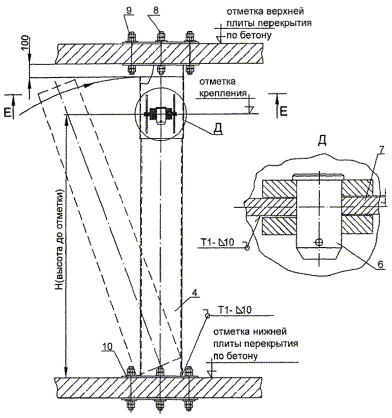

Рисунок 4.

Узел крепления горизонтальной опоры к строящемуся сооружению на отметке.

4 - Стойка ХХХХ.14 СБ (М5), 6 - Палец ХХХХ.10.002 (М7), 7 - Проушина ХХХХ.10.003 (М8), 8 - Шпилька ХХХХ.10.004 (М9), 9 - Гайка М36, 10 - пластина ХХХХ.10.005 (М10)

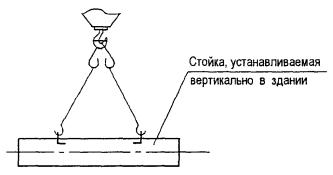

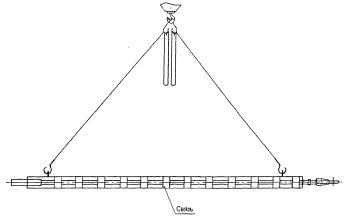

Рисунок 5

Схемы строповки элементов горизонтальных опор

Е-Е (см. рис. 4)

Рисунок 6.

17 - Обечайка ХХХХ. 10.007 (М19),

п-п (см. рис. 6)

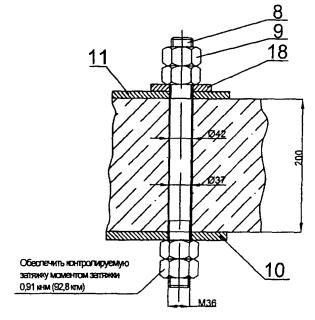

Рисунок 7

8 - Шпилька ХХХХ.10.004 (М)), 9 - Гайка М36, 10 - Пластина ХХХХ. 10.005 (М10), 11 - Пластина ХХХХ.10.006 (М11), 18 - Шайба ХХХХ.10.008(М20)

9. Требования к монтажу

Монтаж и демонтаж опорного крепления выполняется в соответствии с проектом производства работ (ППР) и настоящим паспортом.

Из ППР используется:

- указания по применению механизмов приспособлений и других грузоподъемных кранов для демонтажа и монтажа опор;

- схема монтажа и демонтажа опор на различных высотных отметках с последовательностью выполняемых рабочих операций.

Схема строповки узлов и звеньев опор при монтаже и демонтаже приведена на рисунке № 5. Установка горизонтальных опор на различных высотных отметках указана на рисунке № 1 и соответствует маркировке, приведенной на этом рисунке. Она выполняется в соответствии с особенностями конструкции опорного крепления и креплений его опор к крану и сооружению (рисунки № 2, 3, 4) с учетом требования безопасного выполнения работ при сборке связей и их звеньев.

Монтаж опорного крепления начинается с установки в нижнем и верхнем перекрытиях на нужной высотной отметке пластин 10 и 11 (М10; М11), стянутых через толщину перекрытий шпильками 8 (М9). См. установку пластин согласно разрезу Е-Е (см. рисунки № 6, 7). Между пластинами вертикально устанавливаются стойки 4 (М5). Зазор между верхним торцом стойки и нижней поверхностью верхнего перекрытия ликвидируется приваркой двух обечаек 17 (M19). Нижний торец стойки приваривается к пластине 10 (М10), (см рисунки № 4, 6,). К стойкам 4 (М5) на соответствующей проекту отметке крепления крана приваривается проушины 7 (М8). Все сварные швы - по ГОСТ 5264-80. Связи 1, 2, 3 (М2, М3, М4) соединяются с местами крепления на башне крана и проушинами 7 (М8) пальцами 5 и 6 (Мб, М7) (см. рисунки № 1, 2, 4). Демонтаж проводится в обратном порядке. В первую очередь демонтируются связи, а потом - узлы и детали, смонтированные в здании.

__________________________________________________________________________

11. Техническое обслуживание

Требование к техническому обслуживанию опорного крепления.

Техническое обслуживание опорного крепления производится крановщиком или ИТР, ответственным за исправное состояние машины согласно паспорту крана

В процессе технического обслуживания контролируется состояние горизонтальных опор, мест крепления их к башне и к несущим конструкциям сооружения: проверяется затяжка болтов до проектного значения момента, наличие смещений или зазоров от сдвигов, возникновение дефектов в несущих конструкциях, состояние сварных швов. Наличие дефектов в металлоконструкциях, трещин в сварных швах не допускается. Согласно паспорту крана, но не реже чем один раз в 10 дней производится осмотр мест несущих конструкций сооружения, к которым крепятся горизонтальные опоры. Осмотр выполняется крановщиком или ИТР, ответственным за содержание крана в исправном состоянии, с записью в вахтенном журнале.

__________________________________________________________________________

12. Максимальная масса одного элемента опорного крепления, т

13. Данные о металле, из которого изготовлены элементы^х)

^х) Примечание. Заполняется заводом-изготовителем. При использовании узлов устройства, бывших в употреблении, приводятся данные о металле из которого они изготовлены, а возможность их повторного применения подтверждается Актом

№ ______

от _____________ 200 г.

Наименование и обозначение узлов и элементов, № чертежа	Вид и толщина металлопроката, стандарт	Марка металла, категория, группа, класс прочности	Стандарт или ТУ на марку материала	Номер сертификата

ПЕРЕЧЕНЬ МОНТАЖНЫХ МАРОК

№ монтажной марки	Наименование монтажной марки	Обозначение чертежа	Количество		Масса^*		Примечание
№ монтажной марки	Наименование монтажной марки	Обозначение чертежа	на одну опору горизонтальную	всего	на 1 шт.	всего	Примечание
М	Опорное крепление крана	хххх СБ	1
М1	Опора горизонтальная	хххх 10.СБ	1	4
М2	Связь	хххх 11.СБ	1	4
М3	Связь	хххх 12.СБ	1	4
М4	Связь	хххх 13.СБ	1	4
М5	Стойка	хххх 14.СБ	3	12
М6	Палец	хххх 10.001	2	8
М7	Палец	хххх 10.002	3	12
М8	Проушина	хххх 10.003	3	12
М9	Шпилька	хххх 10.004	48	192
М10	Пластина	хххх 10.005	6	24
М11	Пластина	хххх 10.006	6	24
М12	Проушина	xxxx 11.10.СБ	3	12
М13	Гайка левая	хххх 11.001	3	12
М14	Винт	хххх 11.002	3	12
М15	Гайка	хххх 11.003	3	12
М16	Вставка	xххх 11.10.СБ	1	4
М17	Вставка	хххх 11.20.СБ	1	4
М18	Вставка	xххх 13.10.СБ	1	4
М19	Обечайка	хххх 10.007	6	24
М20	Шайба	хххх 10.008	48	192

^*)Примечание: заполняется заводом-изготовителем.

14. Свидетельство о приемке.

Опорное крепление башенного крана зав. № ________ изготовлено в соответствии с проектом _____________________ и «Рекомендациями по проектированию, изготовлению и безопасной эксплуатации опорных креплений башенных кранов к строительным сооружениям», принято ОТК и признано годным для эксплуатации с указанными в паспорте параметрами.

15. Гарантийный срок службы 18 мес.

	Главный инженер предприятия
	_______________
Место печати	(подпись)
__________________	Начальник ОТК
(дата)	предприятия
	______________
	(подпись)

ПРИЛОЖЕНИЕ 4

РЕКОМЕНДАЦИИ ПО РАЗРАБОТКЕ ПРОГРАММЫ И МЕТОДИКИ КОНТРОЛЬНЫХ ИСПЫТАНИЙ ОПОРНОГО КРЕПЛЕНИЯ БАШЕННОГО КРАНА

1. Программа и методика контрольных испытаний опорного крепления разрабатывается в соответствии с требованиями, изложенными в ПБ 10-382-00, РД 22-28-36-01, РД 10-525-03. При этом программа работ подготавливается, исходя из необходимости обязательного проведения испытаний при установке первой настенной опоры. Испытания последующих опор производятся в случае, если они существенно отличаются от первого крепления или по решению комиссии.

2. Программа и методика контрольных испытаний определяет сведения по опорному устройству, условия, цели, задачи и состав испытания, требования к средствам и процедуре испытаний и так же другие требования, обеспечивающие необходимую точность, воспроизводимость результатов испытаний, безопасность проведения испытаний и охрану окружающей среды.

2.1. Сведения по опорному креплению содержат: его индекс, данные об изготовителе, сведения по крану, на котором оно устанавливается (индекс крана и его рег. №) и сведения по строительному сооружению, на котором устанавливается кран (краткая характеристика и адрес, координаты опорного крепления по осям здания и по высоте привязки).

2.2. Условия испытаний определяют организацию работ, состав участников, их функции, ответственность и взаимодействие, требования к квалификации обслуживающего персонала, климатические условия, организацию работ с учетом требований безопасности, перечень необходимой оснастки, оборудования и средств измерений, сроки и место проведения. Устанавливается состав комиссии для контрольных испытаний. В состав комиссии включаются представители разработчика опорного крепления, владельца крана, строительной организации.

2.3. Целью испытаний является решение вопроса об использовании опорного крепления крана на строительном объекте.

Задачи испытаний определяются из условия необходимости подтверждения соответствия опорного крепления техническим требованиям на изготовление, монтаж и эксплуатацию.

2.4. Состав испытаний включает:

- рассмотрение документации;

- осмотр и оценку качества изготовления и технического состояния опорного крепления;

- испытания крана, прикрепленного к строительному сооружению.

2.4.1. Перечень документации, представляемой комиссии на рассмотрение содержит:

- разрешение территориального органа Ростехнадзора на применение опорного крепления;

- техническое задание (заявку) на разработку проекта опорного крепления;

- рабочие чертежи и паспорт опорного крепления;

- ведомость отклонения от чертежей;

- протокол взвешивания узлов опорного крепления;

- заключение экспертизы промышленной безопасности на проект опорного крепления;

- акт приемки опорного крепления ОТК завода-изготовителя;

- акт приемки выполненных работ по монтажу опорного крепления с приложением протокола измерений отклонений башни от перпендикулярности;

- проект производства работ краном в части технологии монтажа и демонтажа опорного крепления.

2.4.2. Осмотр и оценка качества изготовления и технического состояния опорного крепления, содержит:

- визуальный осмотр опорного крепления и мест крепления его горизонтальных опор к крану и возводимому сооружению;

- проверку затяжки болтовых соединений и контроля наличия устройств от самоотвинчивания;

- проверку удобства и безопасности монтажа;

- проверка сварочных швов.

2.4.3. Испытания крана с предварительной проверкой состояния башни крана, опорного крепления и мест присоединения горизонтальных опор к башне крана и сооружению содержат:

- работу крана без груза с поворотом на 360 °С в обе стороны;

- работу крана с номинальными грузами на максимальных вылетах, включая динамические испытания с номинальной нагрузкой (в объеме частичного технического освидетельствования);

- анализ удобства монтажа опорного крепления, работоспособности крепления и крана и их безопасной эксплуатации.

2.5. Результаты испытаний оформляются актом, прикладываемым к паспорту крана, составляемым комиссией для проведения контрольных испытаний.

В акте дается заключение о соответствии опорного крепления техническому заданию (заявке), рабочей документации и нормативным документам и указывается, что опорное крепление в составе крана выдержало испытания и рекомендуется к эксплуатации.

Результаты испытаний, проведенные в соответствии с программой, прилагаются к акту в виде приложений.

Если горизонтальные опоры крепления крана к сооружению унифицированы, то заключение комиссии по испытанной первой опоре распространяется также и на все остальные опоры, но при этом они подвергаются контролю и испытаниям при техническом освидетельствовании башенного крана согласно требований ПБ 10-382-00 и ИТО с 22-01-01.

Если горизонтальные опоры, существенно отличаются по конструкции от испытанной, то комиссия может принять решение о необходимости проведения контрольных испытаний и этих опор.

3. При подготовке и проведении испытаний необходимо соблюдать требования Правил ПБ 10-382-00, РД 10-525-03, СНиП 12-03, Межотраслевых правил по охране труда (правила безопасности) при эксплуатации электроустановок ПОТ Р М-012-2000, ПОТ Р М-016-2001, ГОСТ 13556-91, РД 22-28-36-01 и Руководства по эксплуатации и инструкции по монтажу крана.

СОДЕРЖАНИЕ

1. Область применения. 1

2. Термины и определения, используемые в настоящих рекомендациях. 2

3. Проектирование. 2

4. Изготовление. 3

5. Эксплуатация. 3

Приложение 1. Перечень документов, использованных в настоящих рекомендациях. 4

Приложение 2. Рекомендации по разработке технического задания (заявки) на проектирование опорных креплений башенных кранов к строительным сооружениям.. 5

Приложение 3. Опорное крепление крана к строительному сооружению.. 6

Приложение 4. Рекомендации по разработке программы и методики контрольных испытаний опорного крепления башенного крана. 13
