1 Область применения. 2

2 Критерии расчета и выбора РА.. 2

3 Расчет пропускной способности и выбор номинального диаметра РА при течении несжимаемых сред. 3

4 Расчет пропускной способности и выбор номинального диаметра РА при течении сжимаемых сред. 9

Приложение А (обязательное) Обозначения, определения и сокращения. 16

Приложение Б (рекомендуемое) Технические характеристики и параметры РА.. 18

Приложение В (рекомендуемое) Методы устранения кавитационных и критических режимов. 19

Приложение Г (обязательное) Гидродинамические характеристики РА.. 25

Приложение Д (обязательное) Формулы для расчета числа Рейнольдса и коэффициента гидравлического трения λ. 25

Наименование рабочей среды

вода

Состав рабочей среды

вода

Абсолютное давление насыщенных паров рабочей среды при температуре на входе Р_нп, МПа

0,081

Плотность среды при рабочих условиях ρ, кг/м³

963,000

Коэффициент кинематической вязкости при температуре среды на входе v, м²/с

2,000 ∙ 10^-6

Коэффициент динамической вязкости при температуре на входе в РА Т₁ η, Па ∙ с

1,926 ∙ 10^-3

Массовый расход по технологическому регламенту Q_м, кг/с

21,111

-

-

-

-

Температура среды на входе в РА Т₁, К

367

-

-

-

-

Абсолютное давление на входе в PA P₁, МПа

2,380

-

-

-

-

Абсолютное давление на выходе в РА Р₂, МПа

2,150

-

-

-

-

Перепад давления на РА ΔР_РА, МПа

0,230

-

-

-

-

Диаметр трубопровода, на котором устанавливается PA D_mp, м

0,100

Шероховатость внутренней стенки трубопровода Δ, мм

0,06

3.3.1 Выбор типа РА

Выбрать тип РА

Односедельный регулирующий клапан

По каталогу определить значения Kc(1) и Км(1)

Kc(1) = 0,70; Км(1) = 0,85

3.3.2 Определение режима течения несжимаемой среды (жидкости)

Рассчитать

Проверить условия

Кс(1)_треб < 1

Кс(1)_треб > 1

Кс(1)_треб < 1

Если

Кс(1)_треб > 1

при заданных условиях любая РА будет работать в режиме кавитации и следует:

- рассчитать ΔP_бк(1) = Kc(1) ∙ (Р₁(1) - Р_нп);

- принять ΔР_{РА min} = ΔР_бк(1);

- расчет Kv и выбор Кvу и DN РА продолжить, начиная с 3.3.3;

- выбрать один из методов устранения кавитации:

а) изменить место установки РА (перемещение РА выше по потоку),

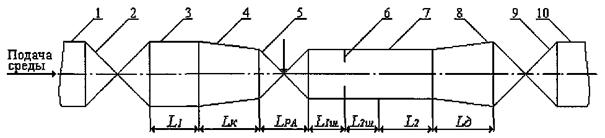

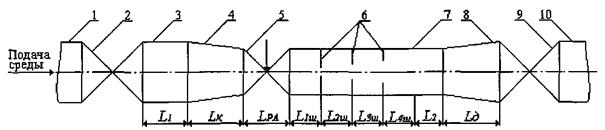

б) установить одну или несколько диафрагм (пакет диафрагм),

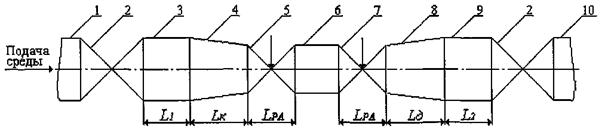

в) установить дополнительную РА,

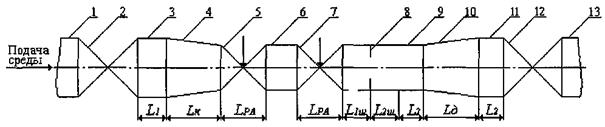

г) установить дополнительную РА и диафрагмы; - выполнить расчет в соответствии с алгоритмом Приложения В

Если

Кс(1)_треб < 1 и Кс(1)_треб > Км(1)

режим развитой кавитации и следует:

- либо разработать новую конструкцию РА, у которой Кс(1)_треб £ Кс(1) или Kc(1)_треб £ Км(1) и выполнить расчет для данного варианта соотношений Кс(1)_треб, Кс(1) и Км(1)

- либо выбрать тип РА с максимально возможными значениями и далее:

а) рассчитать ΔР_кав = Км(1) (P₁(1) - r ∙ Р_нп),

где

б) рассчитать ΔР_бк(1) = Кс(1) ∙ (P₁(1) - Р_нп),

в) принять ΔР_{РА min} = ΔР_бк(1),

г) выбрать один из методов устранения кавитации и выполнить расчет в соответствии с алгоритмом Приложения В,

д) расчет продолжить, начиная с 3.3.3

Если

Кс(1)_треб < 1 и Кс(1)_треб > Кс(1)

Кс(1)_треб ≤ Км(1)

режим паровой кавитации и следует:

- рассчитать ΔР_бк(1) = Kc(1) ∙ (P₁(1) - P_нп);

- принять ΔР_{РА min} = ΔР_бк(1);

- выбрать один из методов устранения кавитации и выполнить расчет в соответствии с алгоритмом Приложения В;

- расчет продолжить, начиная с 3.3.3

Если

Кс(1)_треб < 1 и Кс(1)_треб ≤ Кс(1)

режим докавитационный и следует:

- рассчитать ΔPa(1) = Ка(1) ∙ (P₁(1) - Рг),

где Ка(1) = 0,5 ∙ Км(1)

Рг - определяется по справочникам теплофизических свойств газов и жидкостей (при отсутствии данных о значении Рг принять Рг = Рат);

- если ΔP_{PA min} > ΔPa(1) режим газовой кавитации и рекомендуется:

а) рассчитать уровень звукового давления на расстоянии 2 м от РА,

б) сравнить полученное расчетное значение звукового давления с допустимым значением,

в) расчет продолжить, начиная с 3.3.3;

принимаем Рг = 0,100 МПа;

ΔPa(1) = 0,5 ∙ 0,850 ∙ (2,380 - 0,100) = 0,969

- если ΔР_{РА min} ≤ ΔРa(l) расчет продолжить, начиная с 3.3.3

ΔР_{РА min} = 0,230 ≤ ΔРа(1) = 0,969

режим докавитационный

3.3.3 Расчет требуемой условной пропускной способности Kvy и выбор номинального диаметра DN

Рассчитать

Если

Re max ≥ 10⁴

- рассчитать

Если

Re max < 10⁴

- определить коэффициенты а, b, с по таблице Д.1 (приложение Д);

- рассчитать Слр min = а ∙ (10^-3 ∙ DN)^b ∙ Скр min^c,

Для выбранного типа РА

определить по каталогу значение Kvy, являющееся ближайшим большим значением к Kvp (Kvy > Kvp) и соответствующее ему значение DN при условии выполнения условия 2.2.7

выбираем: Kvy = 63 м³/ч,

DN 80;

N₂ > 0,802 > N₁

Если условие 2.2.7 не выполняется

-  > N₂, то следует принять следующее большее значение Kvy и соответствующее ему значение DN;

-  < N₁, то пропускная способность РА должна быть меньше принятого значения Kvy.

В случае отсутствия в каталоге РА, обеспечивающей требуемое значение Kvy, следует доработать профильную часть РЭл

Если

DN = Dmp

расчет продолжить, начиная с 3.3.6

Если

DN < Dmp

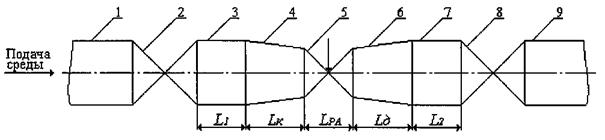

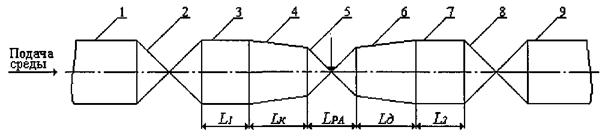

- РА следует устанавливать на трубопровод с помощью конфузора и диффузора;

- рассчитать модули конфузора Скк, Слк и диффузора Скд, Слд для уточнения значения Kvp в соответствии с 3.3.4;

- проверить правильность выбора Kvy и DN в соответствии с 3.3.5;

DN < Dmp

3.3.4 Расчет модулей конфузора Скк, Слк и диффузора Скд, Слд

Расчетные формулы

Рассчитать

λ - по формулам Приложения Д в зависимости от Re max и

Принять

значение центрального угла конфузора βк

βк = 30°

Рассчитать

Принять

значение центрального угла диффузора βд

βд = 15°

Рассчитать

Результаты расчета Скк, Слк, Скд, Слд

3.3.5 Проверка правильности выбора Kvy и DN

Определить

коэффициенты а, b, с по таблице Д.1

а = 55,400; b = 1,708; с = 1,177

Рассчитать

где Скр min - значение, рассчитанное на предыдущем шаге (в 3.3.3);

Рассчитать

Уточнить

значения Kvy^* и DN^*

уточненные значения: Кvу^* = 63 м³/ч,

DN^* 80

Если

DN^* = DN и Kvy^* = Kvy

проверить режимы течения на промежуточных ходах РЭл в соответствии с 3.3.6

Kvy^* = Kvy,

DN^* = DN

Если

DN^* > DN

выполнить расчет, начиная с 3.3.4

3.3.6 Проверка режима течения на промежуточных ходах РЭл

Для режимов эксплуатации PA II ... N, приведенных в таблице 1

рассчитать

Определить

значения Kc(l) по значениям  из графиков зависимости Kc(l) = f(Kv(l)), приведенных в каталогах

Рассчитать

Проверить условие

Kc(l) ≥ Kc(l)_треб

Если

Kc(l) ≥ Kc(l)_треб

следует выбрать РА другого типа, у которого кавитационные характеристики удовлетворяют условию Kc(l) ≥ Kc(l)_треб на всех ходах РЭл, на которых обеспечиваются заданные режимы, и повторить расчет, начиная с 3.3.1

Если

Kc(l) ≥ Kc(l)_треб

выбор Kvy и DN РА закончен

≥ 203

≥ 164

≥ 37

≤ 30°

≥ 76

≤ 15°

Наименование рабочей среды

кислород

Состав рабочей среды

О₂ - 100 %

Критическое давление сжимаемой среды Ркр, МПа

5,090

Критическая температура сжимаемой среды Ткр, К

154,8

Молярная масса вещества М, кг/моль

32,0

Коэффициент динамической вязкости сжимаемой среды при температуре T₁ на входе в РА η, Па ∙ с

2 ∙ 10^-5

Газовая постоянная R^*, Дж/кг ∙ град

259,8

Показатель адиабаты газа k

1,4

Массовый расход по технологическому регламенту Qм , кг/с

3,972

-

Температура среды на входе в PA T₁, К

293

-

Абсолютное давление на входе в PA P₁, МПа

3,719

-

Абсолютное давление на выходе в РА Р₂, МПа

2,513

-

Перепад давления на РА ΔР_РА, МПа

1,206

-

Диаметр трубопровода, на котором устанавливается PA Dmp, м

0,05

Шероховатость внутренней стенки трубопровода Δ, мм

0,06

Примечание: ^* Если значение R не задано, то R рассчитать по формуле

4.3.1 Выбор типа РА

Выбрать тип РА

двухседельный клапан

4.3.2 Расчет коэффициентов сжимаемости газа К₁ и К₂

Составить уравнение для расчета К₁ и решить его методом подбора

- общий вид уравнения:

- принять Р = Р₁;

- рассчитать:

P = P₁ = 3,719,

- результат решения уравнения

K₁ = 0,98

Составить уравнение для расчета К₂ и решить его методом подбора

- общий вид уравнения:

- принять Р = Р₂;

- рассчитать:

P = P₂ = 2,513,

- результат решения уравнения

K₂ = 0,980

4.3.3 Выбор условной пропускной способности Kvy и номинального диаметра DN

Принять

Рассчитать

по формуле, приведенной в таблице Г.2 (приложение Г) для выбранного типа РА,

Принять

φ = φ_р - если

где φ измеряется в радианах;

 - если

так как φ_р = 1,032 <  принимаем φ = φ_р

Рассчитать

Для выбранного типа РА

определить по каталогу значение Kvy, являющееся ближайшим большим значением к Kvp (Kvy > Kvp) и соответствующее ему значение DN при условии выполнения условия 2.2.7

выбираем: Kvy = 25 м³/ч,

DN 40

Если DN = Dmp

- P_1p = P₁, P_2p = P₂;

- Скк = Слк = Скд = Слд = 0;

- расчет продолжить, начиная с 4.3.5

Если DN < Dmp

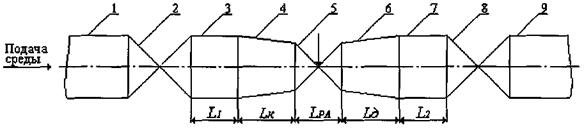

- РА устанавливается на трубопровод с помощью конфузора и диффузора;

- для уточнения значения Kvp рассчитать модули Скк, Слк и Скд, Слд в соответствии с 4.3.4;

- проверить правильность выбора Kvy и DN в соответствии с 4.3.6

DN < Dmp

4.3.4 Расчет модулей конфузора Скк, Слк и диффузора Скд, Слд

Расчетные формулы

Принять

значение центрального угла конфузора βк

βк = 30°

Рассчитать

λ - по формулам Приложения Д;

λ = [l,140 - 2,000 ∙ lg(0,0012)]^-2 = 2,170 ∙ 10^-2,

Принять

значение центрального угла диффузора βд

βд = 15°

Рассчитать

Результаты расчета

Уточнить значения давлений до и после РА

А = Скк ∙ Qм max²,

В = η ∙ Слк ∙ Qм max,

А = Скд ∙ Qм max²,

В = η ∙ Слд ∙ Qм max

А = 205506,329 ∙ 3,972² = 3242228,963,

В = 2 ∙ 10^-5 ∙ 410838,591 ∙ 3,972 = 32,637,

А = -170063,291 ∙ 3,972² = -2683051,808,

В = 2 ∙ 10^-5 ∙ 575484,380 ∙ 3,972 = 45,716,

4.3.5 Определение режима течения

Рассчитать

 или  (с учетом конфузора и диффузора);

Сравнить

значения  и  или  и

Если

режим докритический

 - режим докритический

Если

режим критический:

- работа РА будет сопровождаться высоким уровнем звукового давления;

- для устранения высокого уровня звукового давления рекомендуется применить один из методов устранения критических режимов и выполнить расчет в соответствии с алгоритмом Приложения В

4.3.6 Проверка правильности выбора Кvу и DN

Рассчитать

Принять

Рассчитать

по формуле, приведенной в таблице Г.2 (приложение Г) для выбранного типа РА;

Принять

φ = φ_р - если

 - если

так как φ_р = 1,026 <  принимаем φ = φ_р

Рассчитать функцию  при

Рассчитать функцию методом деления пополам интервала изменения.  рассчитывается по формулам таблицы Д.2 (приложение Д) для выбранного типа РА

- если , то делить пополам следует отрезок (0,5 - 1,0) и для значения  рассчитать значение F₂;

- если , то делить пополам следует отрезок (0,0 - 0,5) и для значения  рассчитать значение F₂;

- на следующем шаге разделить пополам отрезок, на границах которого - значения функции  имеют противоположные знаки и для значения  рассчитать значение ;

Так как = 1,681 > 0 делим пополам отрезок (0,5 - 1,0). Результаты расчета приведены в таблице 6.

- процедура повторяется до тех пор, пока не выполнится условие

- при выполнении условия принять значения  и Cfг_j+1

 = 0,906;

Cfг = 0,903

Если  соответствует

режим докритический:

- в гидравлическую систему следует установить ранее выбранную РА

 - режим докритический

Если  соответствует

режим критический:

- работа РА будет сопровождаться высоким уровнем звукового давления;

- для устранения высокого уровня звукового давления рекомендуется применить один из методов устранения критических режимов и выполнить расчет в соответствии с алгоритмом Приложения В

Рассчитать

Проверить выполнение условия 2.2.7

- если  принять следующее большее значение Kvy и соответствующее ей значение DN и повторить расчет, начиная с 4.3.4;

- если , то пропускная способность РА должна быть меньше принятого значения Kvy. В случае, если в каталоге отсутствует РА, обеспечивающая требуемую Kvy, следует доработать профильную часть РЭл

- если  - выбор Kvy и DN PA закончен

Условие выполняется.

Выбор РА закончен.

≥ 101

≥ 82

≥ 19

≤ 30°

≥ 38

≤ 15°

Давление рабочее Рр, МПа

  От  0,25   до    1,6  включ.

+

+

+

+

+

+

  Св. 1,6      "     6,4        "

+

+

-

+

+

x

   "   6,4      "     16,0      "

+

+

-

+

x

-

   "   16,0

-

+

-

+

x

-

Перепад давления ΔР, МПа

                  До    1,2  включ.

+

+

+

+

+

+

  Св. 1,2     до    2,5        "

+

+

-

+

-

-

   "   2,5      "     4,0        "

-

+

-

+

x

-

   "   4,0      "     10,0      "

-

+

-

+

x

-

   "   10,0

-

-

-

+

-

-

Герметичность в затворе

0,50 % от Kvy

+

+

+

+

+

+

0,10 % от Kvy

+

+

+

+

+

+

0,05 % от Kvy

+

о

+

+

+

+

0,01 % от Kvy

-

+

+

+

-

-

Вид рабочей среды

жидкая, газообразная

+

+

+

+

+

+

загрязненная с механическими примесями

о

o

о

-

+

+

кристаллизующаяся

x

x

x

-

x

x

налипающая

-

-

-

-

x

x

токсичная, взрывоопасная

+

+

+

+

+

+

Примечание: Условные обозначения в таблице:

+ - применение предпочтительное;

- - применение не рекомендуется;

х - требуется разработка новой конструкции;

о - применение допустимо, но не оптимально

Алгоритм расчета

В.2.1.1 Устранение кавитации с помощью изменения места установки РА

Изменить место установки РА в ГС

переместить РА выше по потоку, вследствие чего давление на входе РА увеличивается

Для нового значения давления P₁(1) до РА выполнить расчет в соответствии с 3.3.2

Если Kc(1)_треб > 1

в данной ГС любая РА будет работать в режиме кавитации и для его устранения следует применить методы устранения кавитации описанные в В.2.1.2 - В.2.1.5

Если Кс(1)_треб < 1

- определить режим течения в соответствии с 3.3.2;

- в соответствии с 3.3.3 - 3.3.7:

а) рассчитать Kvp;

б) определить Кvу и DN

В.2.1.2 Устранение кавитации с помощью установки одной диафрагмы

(вариант 3 схемы обвязки РА - рисунок В.3)

Принять

минимальный перепад давления на PA ΔP_{PA min} равным ΔРбк

ΔР_{РА min} = ΔРбк

Рассчитать

Pш₁ = P₁ - ΔPбk

Если Pш₁ < Рнп

жидкость кипит, кавитации в РА нет, но через нее проходит парожидкостная смесь. Расчет и выбор РА следует проводить для условия течения парожидкостной смеси

Если Рш₁ ≥ Рнп

рассчитать ΔРш₁ = ΔР - (ΔРк + ΔРд) - ΔРбк;

Если Г_п(т) > 0,6934

методы устранения кавитации применять не требуется

Если Г_п(т) < 9,4930 ∙ 10^-4

следует применить методы устранения кавитации, описанные в В.2.1.3 - В.2.1.5

Если 9,4930 ∙ 10^-4 ≤ Г_п(т)

Г_п(т) ≤ 0,6934

- найти значение тр₁ по значению Г_п(т) по таблице В.3 методом линейной интерполяции;

- рассчитать

Если Cм(m)₁ ≥ 0,4883

принять (mp₁)_н = 0,64

Если Cм(m)₁ ≤ 0,0299

принять (mp₁)_н = 0,05

Если 0,0299 < См(т)₁ < 0,4883

найти значение (mp₁)_н по значению См(т)₁ по таблице В.3 методом линейной интерполяции

Если условие (mp₁)_н ≤ mp₁ не выполняется

следует применить методы устранения кавитации, описанные в В.2.1.3 -В.2.1.5

Если условие (тр₁)_н ≤ тр₁ выполняется

- принять т_ш = mp₁,

где mp₁ - определен по значению Г_п(т) по таблице В.3 методом линейной интерполяции;

- рассчитать

- расчет закончен

В.2.1.3 Устранение кавитации с помощью пакета диафрагм

(вариант 4 схемы обвязки РА - рисунок В.4)

Расчет каждой диафрагмы проводить в соответствии с В.2.1.2

Принять

- на каждой диафрагме бескавитационный перепад давления ΔРш = ΔРбк;

- давление до диафрагмы равным давлению после предыдущей диафрагмы (Pш₁)_i = (Рш₂)_{i - 1}

В.2.1.4 Устранение кавитации с помощью установки дополнительной РА

(вариант 5 схемы обвязки РА - рисунок В.5)

Первой по направлению потока устанавливается РА, выбранная в 3.3.1 - 3.3.3 и 3.3.5 - 3.3.6

Рассчитать

- давление на входе во вторую PA (P_1p)_II = P_1p - (ΔР_{РА min})_I;

- перепад давления на второй PA (ΔP_PA)_II = (P_1p)_II - P₂

Определить режим течения в соответствии с 3.3.2

Если условие (2.4) выполняется

- принять DN_I = DN_II;

- рассчитать Kvp_II в соответствии с 3.3.3;

- выбрать Kvy_II в соответствии с 3.3.3 и 3.3.7

Если условие (2.4) не выполняется

- либо выбрать первую РА с большими коэффициентами кавитации и повторить выбор РА в соответствии с 3.3.1 - 3.3.7 и В.2.1.4;

- либо применить методы устранения кавитации, описанные в В.2.1.3, В.2.1.5

В.2.1.5 Устранение кавитации с помощью установки дополнительной РА и диафрагмы (вариант 6 схемы обвязки РА - рисунок В.6)

Первой по направлению потока устанавливается РА, выбранная в 3.3.1 - 3.3.3 и 3.3.5 - 3.3.6

Выбор второй РА

в соответствии с В.2.1.4

Расчет диафрагмы

в соответствии с В.2.1.2

Алгоритм расчета

В.3.1.1 Устранение критического режима течения с помощью диафрагмы (вариант 3 схемы обвязки РА - рисунок В.3)

Рассчитать

Принять

Рш₁ = Р_2р - давление на входе в диафрагму Рш₁ равным предельному давлению на выходе PA P_2p

Рассчитать

ΔРш₁ = Рш₁ - P_2p;

где K₁ - определяется по справочникам теплофизических свойств газов при значении Р = Рш₁, либо по 4.3.2

Если Г_п(т) < 9,4930 ∙ 10^-4

следует применить методы устранения критических режимов, описанные в В.3.1.2 - В.3.1.4

Если Г_п(т) ≥ 9,4930 ∙ 10^-4

- найти значения (тр₁)₁ и Г_с(тр₁)_I по значению Г_п(т) по таблице В.3 методом линейной интерполяции;

- рассчитать

- уточнить значения (тр₁)₂ и Г_с(тр₁)₂ по значению Г_п(тр₁)₁ по таблице В.3;

рассчитать

- уточнить значения (тр₁)₃ и Г_с(тр₁)₃ по значению Г_п(тр₁)₂ по таблице В.3

Если условие (тр₁)₂ - (тр₁)₃ ≤ 0,00005 выполняется

принять (тр₁)₁ = (тр₁)₃

Если условие (тр₁)₂ - (тр₁)₃ ≤ 0,00005 не выполняется

- рассчитать

- уточнить значения (mp₁)₄ и Г_с(тр₁)₄ по значению Г_п(тр₁)₂ по таблице В.3

- процедуру расчета модуля диафрагмы продолжать до тех пор, пока не выполнится условие

(тр₁)_{i - 1} - (тр₁)_i ≤ 0,00005;

- рассчитать

- уточнить

- рассчитать

Если условие  не выполняется

следует применить методы устранения критических режимов, описанные в В.3.1.2 - В.3.1.4

Если

расчет закончен

В.3.1.2 Устранение критического режима течения с помощью установки пакета диафрагм (вариант 4 схемы обвязки РА - рисунок В.4)

Расчет каждой диафрагмы проводить в соответствии с В.3.1.2

Принять для каждой диафрагмы

(Pш₁)i = (Pш₂)_{i - 1};

(ΔРш)i = (ΔРш)_{i - 1}

В.3.1.3 Устранение критического режима течения с помощью установки дополнительной РА (вариант 5 схемы обвязки РА - рисунок В.5)

Первой по направлению потока устанавливается РА, выбранная в 4.3.1 - 4.3.3 и 4.3.5 - 4.3.6

Принять

DN₁ = DN₂;

(P_1p)₂ = (P_2p)₁;

(Р_2р)₂ = Р_2p

Выбор второй РА

в соответствии с 4.3.1 - 4.3.3 и 4.3.5 - 4.3.6

В.3.1.4 Устранение критического режима течения с помощью установки дополнительной РА и диафрагмы (вариант 6 схемы обвязки РА - рисунок В.6)

Первой по направлению потока устанавливается РА, выбранная в 4.3.1 - 4.3.3 и 4.3.5 - 4.3.6

Выбор второй РА

в соответствии с В.3.1.3

Расчет диафрагмы

в соответствии с В.3.1.1

0,05

0,0299

9,493Е-04

0,4362

0,06

0,0359

1,386Е-03

0,4419

0,07

0,0420

1,915Е-03

0,4478

0,08

0,0480

2,538Е-03

0,4598

0,09

0,0541

3,260Е-03

0,4600

0,10

0,0602

4,086Е-03

0,4665

0,11

0,0663

5,021Е-03

0,4731

0,12

0,0725

6,070Е-03

0,4799

0,13

0,0786

7,239Е-03

0,4869

0,14

0,0848

8,533Е-03

0,4942

0,15

0,0911

9,958Е-03

0,5016

0,16

0,0974

1,152Е-02

0,5093

0,17

0,1037

1,323Е-02

0,5173

0,18

0,1100

1,510Е-02

0,5255

0,19

0,1164

1,712Е-02

0,5340

0,20

0,1228

1,931Е-02

0,5427

0,21

0,1293

2,169Е-02

0,5518

0,22

0,1358

2,452Е-02

0,5612

0,23

0,1424

2,701Е-02

0,5758

0,24

0,1490

2,998Е-02

0,5808

0,25

0,1557

3,318Е-02

0,5911

0,26

0,1624

3,661Е-02

0,6018

0,27

0,1692

4,029Е-02

0,6129

0,28

0,1760

4,423Е-02

0,6244

0,29

0,1829

4,845Е-02

0,6362

0,30

0,1899

5,297Е-02

0,6485

0,31

0,1969

5,781Е-02

0,6612

0,32

0,2040

6,298Е-02

0,6744

0,33

0,2112

6,850Е-02

0,6881

0,34

0,2185

7,440Е-02

0,7023

0,35

0,2258

8,071Е-02

0,7170

0,36

0,2332

8,744Е-02

0,7323

0,37

0,2407

9,463Е-02

0,7482

0,38

0,2482

1,023Е-01

0,7647

0,39

0,2559

1,105Е-01

0,7818

0,40

0,2636

1,193Е-01

0,7997

0,41

0,2715

1,286Е-01

0,8182

0,42

0,2793

1,386Е-01

0,8376

0,43

0,2874

1,493Е-01

0,8577

0,44

0,2956

1,607Е-01

0,8787

0,45

0,3038

1,729E-01

0,9006

0,46

0,3122

1,859Е-01

0,9234

0,47

0,3206

1,999Е-01

0,9473

0,48

0,3292

2,148Е-01

0,9723

0,49

0,3380

2,308Е-01

0,9984

0,50

0,3468

2,408Е-01

1,0258

0,51

0,3558

2,664Е-01

1,0545

0,52

0,3649

2,862Е-01

1,0846

0,53

0,3742

3,075Е-01

1,1162

0,54

0,3836

3,304Е-01

1,1495

0,55

0,3932

3,550Е-01

1,1845

0,56

0,4030

3,816Е-01

1,2214

0,57

0,4129

4,103Е-01

1,2604

0,58

0,4230

4,414Е-01

1,3016

0,59

0,4334

4,750Е-01

1,3453

0,60

0,4439

5,115Е-01

1,3916

0,61

0,4546

5,512Е-01

1,4448

0,62

0,4656

5,945Е-01

1,4934

0,63

0,4768

6,420Е-01

1,5494

0,64

0,4883

6,943Е-01

1,6094

Односедельные клапаны

55,4

1,70800

1,1770

Двухнедельные клапаны

160,0

2,29200

1,3230

Дисковые затворы

276,0

0,07154

0,7679

Прочая арматура

240,0

1,30600

1,0770

Двухседельные клапаны

Односедельные клапаны

подача среды под РЭл

подача среды на РЭл

Шаровые краны

Дисковые затворы

Генеральный директор ЗАО «НПФ «ЦКБА»

В.П. Дыдычкин

Первый заместитель

генерального директора -

директор по научной работе

Ю.И. Тарасьев

Заместитель генерального директора

В.В. Ширяев

Заместитель главного конструктора

по арматуре общепромышленных систем

- начальник отдела стандартизации

С.Н. Дунаевский

Начальник отдела экспертизы, диагностики, испытаний, гидравлических исследований и расчетов арматуры, к.т.н.

Е.Г. Пинаева

Заместитель начальника отдела экспертизы, диагностики, испытаний, гидравлических исследований и расчетов арматуры

М.И. Силивина

Ведущий математик отдела экспертизы, диагностики, испытаний, гидравлических исследований и расчетов арматуры

М.И. Завьялова

СОГЛАСОВАНО

Председатель ТК 259

М.И. Власов
