Приказ
Министерства информационных технологий и связи РФ "Об утверждении
Правил применения оборудования систем телевизионного вещания. Часть II. (с изменениями от 23 апреля 2013 г.) В соответствии со статьей 41 Федерального закона от 7 июля 2003 г. № 126-ФЗ "О связи" (Собрание законодательства Российской Федерации, 2003, № 28, ст. 2895; № 52 (ч. I), ст. 5038; 2004, № 35, ст. 3607; № 45, ст. 4377; 2005, № 19, ст. 1752; 2006, № 6, ст. 636; № 10, ст. 1069; № 31 (ч. I), ст. 3431, 3452; 2007, № 1, ст. 8; № 7, ст. 835) и пунктом 4 Правил организации и проведения работ по обязательному подтверждению соответствия средств связи, утвержденных постановлением Правительства Российской Федерации от 13 апреля 2005 г. № 214 (Собрание законодательства Российской Федерации, 2005, № 16, ст. 1463), приказываю: 1. Утвердить прилагаемые Правила применения оборудования систем телевизионного вещания. Часть II. Правила применения оборудования сетей кабельного телевизионного вещания. 2. Направить настоящий приказ на государственную регистрацию в Министерство юстиции Российской Федерации. 3. Контроль за исполнением настоящего приказа возложить на заместителя Министра информационных технологий и связи Российской Федерации Б.Д. Антонюка.
Приложение Правила применения оборудования систем телевизионного вещания.
Часть II. (утв. приказом Министерства
информационных технологий и связи РФ (с изменениями от 23 апреля 2013 г.) I. Общие положения1. Правила применения оборудования систем телевизионного вещания. Часть II. Правила применения оборудования сетей кабельного телевизионного вещания (далее - Правила) разработаны в соответствии со статьей 41 Федерального закона от 7 июля 2003 г. № 126-ФЗ "О связи" (Собрание законодательства Российской Федерации, 2003, № 28, ст. 2895; № 52 (ч. I), ст. 5038; 2004, № 35, ст. 3607; № 45, ст. 4377; 2005, № 19, ст. 1752; 2006, № 6, ст. 636; № 10, ст. 1069; № 31 (ч. I), ст. 3431, 3452; 2007, № 1, ст. 8; № 7, ст. 835) в целях обеспечения целостности, устойчивости функционирования и безопасности единой сети электросвязи Российской Федерации. 2. Правила устанавливают обязательные требования к параметрам оборудования сетей кабельного телевизионного вещания. Оборудование предназначено для использования в сети связи общего пользования для целей кабельного телевизионного вещания. 3. Правила распространяются на следующие виды оборудования сетей кабельного телевизионного вещания (далее - КТВ): 1) конверторы с малошумящими усилителями (LNB) и с антенно-фидерными устройствами (далее - АФУ), входящими в состав тракта приема спутниковых сигналов, повышающие конверторы, конверторы головных станций для приема телевизионных сигналов; 2) оборудование MMDS и входящие в его состав АФУ; 3) высокочастотные переключатели и переключатели резервирования; 4) усилители предварительные канальные (многоканальные), усилители предварительные диапазонные, усилители сложения предварительные канальные, усилители сложения предварительные диапазонные, усилители сложения предварительные комбинированные, усилители предварительные широкополосные, усилители линейные (далее - усилители); 5) фильтры канальные, фильтры диапазонные, фильтры ОВЧ* ЧМ** диапазона, фильтры режекторные канальные, фильтры режекторные диапазонные, фильтры сложения канальные, фильтры сложения диапазонные, фильтры сложения комбинированные, корректоры наклона АЧХ*** (эквалайзеры), корректоры формы АЧХ (далее - устройства формирования и регулировки частотной характеристики тракта передачи оборудования КТВ); ________________ Справочно: * ОВЧ - очень высокие частоты. Справочно: ** ЧМ - частотная модуляция. Справочно: *** АЧХ - амплитудно-частотная характеристика. 6) головные станции для приема, усиления и преобразования телевизионных сигналов и входящие в их состав АФУ (головные станции с канальными устройствами усиления и конвертирования, головные станции с устройством формирования радиосигнала вещательного телевидения (телевизионным модулятором), головные станции с демодуляцией радиосигнала спутниковой промежуточной частоты и формированием радиосигнала вещательного телевидения, головные станции с устройством демодуляции радиосигнала вещательного телевидения (телевизионным демодулятором), головные станции с устройством транскодирования радиосигнала цифрового телевизионного вещания стандарта DVB, головные станции с устройством усиления, конвертирования и формирования радиосигналов ОВЧ ЧМ вещания, головные станции с устройствами сложения радиосигналов, головные станции с декодированием радиосигнала цифрового телевизионного вещания стандарта DVB и формированием полного цветового видеосигнала в стандартах цветности PAL, SECAM и звука B/G, D/К, головные станции с центральными кабельными модемами) (далее - головные станции для приема, усиления и преобразования телевизионных сигналов); 7) оборудование волоконно-оптического звена КТВ; 8) оборудование линейной части КТВ между выходом головной станции и выходом абонентской розетки (далее - линейная сеть) и оборудование головной станции и линейной сети (далее - кабельная распределительная сеть); 9) цифровое оборудование КТВ: а) кодеры, декодеры, видеокодеры, транскодеры PAL-SECAM, аудиокодеры, аудиодекодеры; б) цифровые модуляторы и демодуляторы; в) мультисервисные многоканальные цифровые приемники-декодеры, многоканальные конверторы-транскодеры; г) мультиплексоры, ремультиплексоры, сетевые адаптеры, инкапсуляторы IP/DVB, инкапсуляторы DVB/IP, синхронизаторы; д) серверы голосовой и видео информации, оборудование условного доступа, оборудование систем управления и мониторинга; е) коммутаторы электрических сигналов, преобразователи оптические; ж) оборудование передачи голосовой и видеоинформации из телефонной сети связи общего пользования (далее - ТФОП) по сетям передачи данных в КТВ; з) устройства взаимодействия (интерфейсы) асинхронной передачи данных RS-232, RS-422 и сигналов звукового сопровождения AES/EBU оборудования КТВ; 10) оконечные кабельные модемы и оконечное абонентское оборудование КТВ; 11) оборудование электропитания и устройства ввода электропитания; 12) пассивные элементы КТВ: - коаксиального тракта: распределители (разветвители или сплитеры), ответвители, абонентские розетки, аттенюаторы фиксированные, аттенюаторы переменные, кабельные разъемы, переходники, насадки, муфты, нагрузки; - волоконно-оптического тракта: оптические соединители, оптические аттенюаторы, оптические разветвители, оптические мультиплексоры (демультиплексоры), оптические изоляторы и циркуляторы, оптические переключатели). 4. Оборудование, указанное в подпунктах 1, 2, 4, 6 - 9 пункта 3 Правил, идентифицируется как оборудование систем телевизионного вещания и в соответствии с пунктом 27 Перечня средств связи, подлежащих обязательной сертификации, утвержденного постановлением Правительства Российской Федерации от 31 декабря 2004 г. № 896 (Собрание законодательства Российской Федерации, 2005, № 2, ст. 155), должно пройти процедуру обязательной сертификации в порядке, установленном Правилами организации и проведения работ по обязательному подтверждению соответствия средств связи, утвержденными постановлением Правительства Российской Федерации от 13 апреля 2005 г. № 214 (Собрание законодательства Российской Федерации, 2005, № 16, ст. 1463). 5. Оборудование, указанное в подпунктах 3, 5, 10 - 12 пункта 3 Правил, подлежит декларированию соответствия. 6. Оборудование MMDS применяется в полосах радиочастот, разрешенных для использования Государственной комиссией по радиочастотам. II. Требования к оборудованию сетей кабельного телевизионного вещания7. Для оборудования КТВ устанавливаются следующие обязательные требования к параметрам: 1) конверторов с малошумящими усилителями (LNB) и с АФУ, входящими в состав тракта приема спутниковых сигналов, повышающих конверторов и конверторов головных станций для приема телевизионных сигналов согласно приложению № 1 к Правилам; 2) оборудования MMDS и входящих в его состав АФУ согласно приложению № 2 к Правилам; 3) высокочастотных переключателей и переключателей резервирования согласно приложению № 3 к Правилам; 4) усилителей согласно приложению № 4 к Правилам; 5) устройств формирования и регулировки частотной характеристики тракта передачи оборудования КТВ согласно приложению № 5 к Правилам; 6) головных станций для приема, усиления и преобразования телевизионных сигналов согласно приложению № 6 к Правилам; 7) оборудования волоконно-оптического звена КТВ согласно приложению № 7 к Правилам; 8) оборудования линейной сети и кабельной распределительной сети согласно приложению № 8 к Правилам; 9) цифрового оборудования КТВ: а) кодеров, декодеров, видеокодеров, транскодеров PAL-SECAM, аудиокодеров, аудиодекодеров КТВ согласно приложению № 9 к Правилам; б) цифровых модуляторов и демодуляторов, мультисервисных многоканальных цифровых приемников-декодеров, многоканальных конверторов-транскодеров КТВ согласно приложению № 10 к Правилам; в) мультиплексоров, ремультиплексоров, сетевых адаптеров, инкапсуляторов IP/DVB, инкапсуляторов DVB/IP, синхронизаторов КТВ согласно приложению № 11 к Правилам; г) серверов голосовой и видео информации, оборудования условного доступа, оборудования систем управления и мониторинга КТВ согласно приложению № 12 к Правилам; д) коммутаторов электрических сигналов, преобразователей оптических КТВ согласно приложению № 13 к Правилам; е) оконечных кабельных модемов и оконечного абонентского оборудования КТВ согласно приложению № 15 к Правилам; ж) интерфейсов асинхронной передачи данных RS-232, RS-422 и сигналов звукового сопровождения AES/EBU оборудования КТВ согласно приложению № 16 к Правилам; 10) цифровых трактов передачи сигналов изображения и звукового сопровождения оборудования КТВ согласно приложению № 9 к Правилам; 11) оборудования передачи голосовой и видеоинформации из ТФОП по сетям передачи данных в КТВ согласно приложению № 14 к Правилам; 12) электропитания, оборудования и устройств ввода электропитания согласно приложению № 17 к Правилам; 13) пассивных элементов КТВ согласно приложению № 18 к Правилам; 14) АЧХ боковых полос формирователей аналогового телевизионного радиосигнала (модуляторов) согласно приложению № 19 к Правилам; 15) сквозной АЧХ канала изображения оборудования головных станций для приема, усиления и преобразования телевизионных сигналов согласно приложению № 20 к Правилам. 8. Для оборудования КТВ устанавливаются следующие обязательные требования к параметрам: 1) устойчивости оборудования КТВ к климатическим и механическим воздействиям согласно приложению № 21 к Правилам; 2) электромагнитной совместимости оборудования КТВ согласно приложению № 22 к Правилам. 9. АФУ, входящие в состав оборудования КТВ, проверяются вместе с указанным оборудованием. Требования к АФУ, входящим в состав оборудования КТВ, приведены в разделе II Правил. 10. Список используемых сокращений приведен в приложении № 23 к Правилам. Приложение № 1к Правилам применения
оборудования Требования к параметрам конверторов с малошумящими усилителями (LNB) и с АФУ, входящими в состав тракта приема спутниковых сигналов, повышающих конверторов и конверторов головных станций для приема телевизионных сигналов1. Требования к параметрам конверторов с малошумящими усилителями (LNB) и с АФУ, входящими в состав тракта приема спутниковых сигналов, повышающих конверторов и конверторов головных станций для приема телевизионных сигналов приведены в таблицах №№ 1, 2. 2. Требования к параметрам АФУ, входящим в состав тракта приема спутниковых сигналов, приведены в приложении № 3 к Правилам применения антенн и фидерных устройств (далее - Правила № 153-06), утвержденным приказом Министерства информационных технологий и связи Российской Федерации 23.11.2006 № 153 (зарегистрирован в Министерстве юстиции Российской Федерации 6 декабря 2006 г., регистрационный № 8570). Таблица № 1. Требования к параметрам конверторов с малошумящими усилителями (LNB)
Таблица № 2. Требования к параметрам повышающих конверторов
Таблица № 3. Требования к параметрам непрерывной составляющая спектральной плотности мощности фазового шума относительно мощности несущей
Таблица № 4. Требования к затуханию несогласованности конверторов
3. Требования к параметрам конверторов головных станций для приема, усиления и преобразования телевизионных сигналов приведены в таблице № 1 приложения № 6 к Правилам. Приложение № 2к Правилам применения
оборудования Требования к параметрам оборудования MMDS1. В состав оборудования MMDS входят цифровые и аналоговые передатчики MMDS, передающие и приемные конверторы MMDS и АФУ. Требования к параметрам АФУ, входящих в состав оборудования MMDS, приведены в приложении № 7 к Правилам № 153-06. 2. Требования к параметрам оборудования MMDS приведены в таблицах №№ 1 - 4. Таблица № 1. Требования к параметрам цифровых передатчиков MMDS

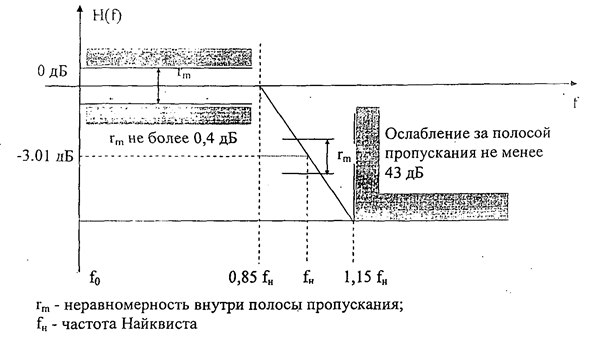

Рисунок 1. АЧХ тракта передачи канала, образуемого цифровым передатчиком MMDS

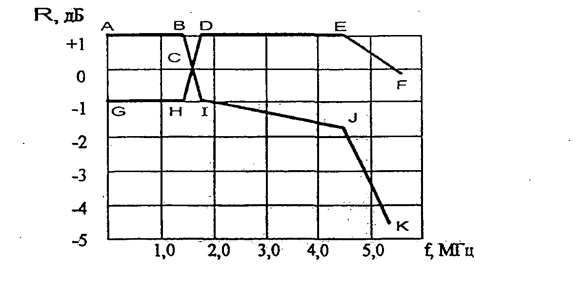

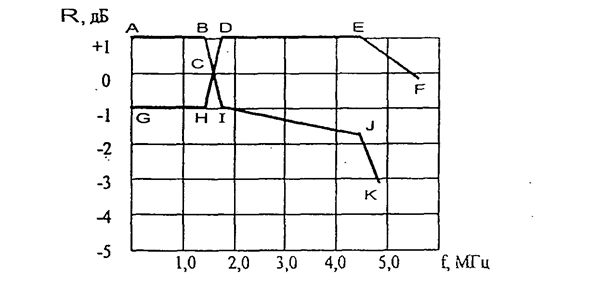

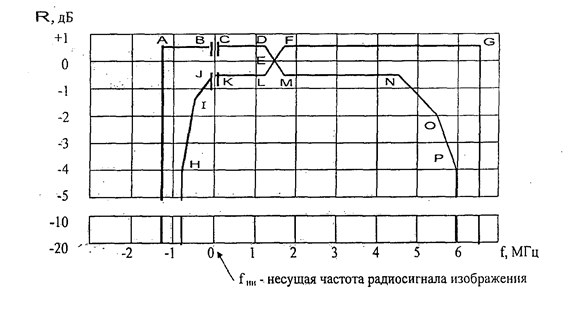

Таблица № 2. Требования к параметрам аналоговых передатчиков MMDS
Таблица № 3. Требования к параметрам конверторов MMDS передающих
Таблица № 4. Требования к параметрам конверторов MMDS приемных
Приложение № 3к Правилам применения
оборудования Требования к параметрам высокочастотных переключателей и переключателей резервирования1. Требования к параметрам высокочастотных переключателей и переключателей резервирования приведены в таблицах №№ 1, 2. Таблица № 1. Требования к параметрам высокочастотных переключателей
Таблица № 2. Требования к параметрам переключателей резервирования
Приложение № 4к Правилам применения
оборудования Требования к параметрам усилителей1. Требования к параметрам усилителей приведены в таблицах №№ 1 - 7. Таблица № 1. Требования к параметрам усилителей предварительных канальных (многоканальных)
Таблица № 2. Требования к параметрам усилителей предварительных диапазонных
Таблица № 3. Требования к параметрам усилителей сложения предварительных канальных
Таблица № 4. Требования к параметрам усилителей сложения предварительных диапазонных
Таблица № 5. Требования к параметрам усилителей сложения предварительных комбинированных
Таблица № 6. Требования к параметрам усилителей предварительных широкополосных
Таблица № 7. Требования к параметрам усилителей линейных
Приложение № 5к Правилам применения
оборудования Требования к параметрам устройств формирования и регулировки частотной характеристики тракта передачи оборудования кабельного телевизионного вещания1. Требования к параметрам устройств формирования и регулировки частотной характеристики тракта передачи оборудования КТВ приведены в таблицах №№ 1 - 10. Таблица № 1. Требования к параметрам фильтров канальных
Таблица № 2. Требования к параметрам фильтров диапазонных
Таблица № 3. Требования к параметрам фильтров ОВЧ ЧМ диапазона
Таблица № 4. Требования к параметрам фильтров режекторных канальных
Таблица № 5. Требования к параметрам фильтров режекторных диапазонных
Таблица № 6. Требования к параметрам фильтров сложения канальных
Таблица № 7. Требования к параметрам фильтров сложения диапазонных
Таблица № 8. Требования к параметрам фильтров сложения комбинированных
Таблица № 9. Требования к параметрам корректоров наклона АЧХ (эквалайзерам)
Таблица № 10. Требования к параметрам корректоров формы АЧХ
Приложение № 6к Правилам применения
оборудования Требования к параметрам головных станций для приема, усиления и преобразования телевизионных сигналов1. Требования к параметрам головных станций (далее - ГС) для приема, усиления и преобразования телевизионных сигналов приведены в таблицах №№ 1 - 12. 2. Требования к параметрам АФУ, входящих в состав головных станций для приема телевизионных сигналов и сигналов радиовещания, приведены в приложении № 10 к Правилам № 153-06. Таблица № 1. Требования к параметрам ГС с канальными устройствами усиления и конвертирования радиосигнала
Таблица № 2. Требования к параметрам ГС с устройством формирования радиосигнала вещательного телевидения (телевизионным модулятором)
Таблица № 3. Значения АЧХ цепи предыскажения с постоянной времени 50 мс
Таблица № 4. Требования к параметрам ГС с демодуляцией радиосигнала спутниковой промежуточной частоты и формированием радиосигнала вещательного телевидения
Таблица № 5. Требования к параметрам ГС с устройством демодуляции радиосигнала вещательного телевидения (телевизионным демодулятором)
Таблица № 6. Требования к параметрам ГС с устройством транскодирования радиосигнала цифрового телевизионного вещания стандартов DVB-S, DVB-S2 или DVB-T c формированием радиосигнала цифрового радиовещания стандарта DVB-C, вид модуляции 64QAM
Таблица № 7. Требования к параметрам ГС с устройством усиления радиосигналов ОВЧ ЧМ вещания
Таблица № 8. Требования к параметрам ГС с устройством конвертирования радиосигнала ОВЧ ЧМ вещания
Таблица № 9. Требования к параметрам ГС с устройством формирования радиосигнала ОВЧ ЧМ вещания
Таблица № 10. Требования к параметрам ГС с устройствами сложения радиосигналов
Таблица № 11. Требования к параметрам ГС с декодированием радиосигнала цифрового телевизионного вещания стандарта DVB и формированием полного цветового видеосигнала в стандартах цветности PAL B/G, SECAM D/К и звука
Таблица № 12. Требования к параметрам ГС с центральным кабельным модемом
3. Требования к параметрам ГС первой, второй и третьей категорий исполнения приведены в таблице № 13. Таблица № 13. Требования к параметрам головных станций первой, второй и третьей категорий исполнения
4. Требования к затуханию несогласованности со стороны входа (выхода) оборудования ГС по группам исполнения A, B, C, D приведены в таблице № 14. Таблица № 14. Требования к затуханию несогласованности оборудования и элементов оборудования групп A, B, C и D
5. Классификация оборудования и элементов оборудования головных станций по категориям исполнения и группам A, B, C и D приведена в таблице № 15. Таблица № 15. Классификация оборудования и элементов оборудования по категориям исполнения и группам A, B, C и D
Приложение № 7к Правилам применения
оборудования Требования к параметрам оборудования волоконно-оптического звена кабельного телевизионного вещания1. В состав волоконно-оптического звена распределительной сети кабельного телевидения входят оптические передатчики, оптические приемники, а также оптические усилители и оптические повторители. Передача оптического сигнала обеспечивается по оптическим кабелям связи в соответствии с разделом 2 Правил применения оптических кабелей связи, оптических устройств и устройств для сварки оптических волокон, утвержденных приказом Министерства информационных технологий и связи Российской Федерации от 19.04.2006 № 47 (зарегистрирован в Министерстве юстиции Российской Федерации 15 мая 2006 г., регистрационный № 7817) (далее - Правила № 47-06). 2. Требования к параметрам оборудования волоконно-оптического звена распределительной сети кабельного телевидения приведены в таблице. Все параметры (кроме энергетического потенциала) нормируются от радиочастотного входа оптического передатчика до радиочастотного выхода оптического приемника. Таблица
Приложение № 8к Правилам применения
оборудования Требования к параметрам оборудования линейной сети и кабельной распределительной сети1. Требования к параметрам оборудования линейной сети и кабельной распределительной сети приведены в таблицах №№ 1 - 2. Таблица № 1. Требования к параметрам оборудования линейной сети

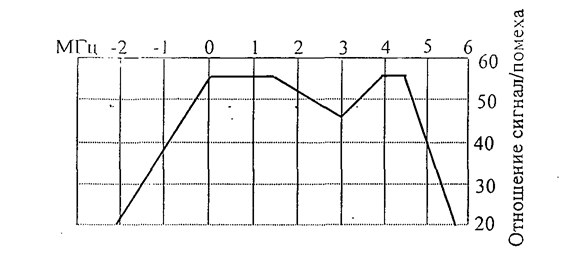

Рисунок 1. Допустимое отношение сигнала к одночастотной помехе для системы PAL (стандарт B и G, 625 строк)

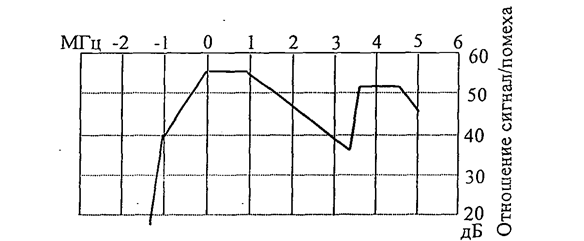

Рисунок 2. Допустимое отношение сигнала к одночастотной помехе для системы SECAM (стандарт B и G, 625 строк)

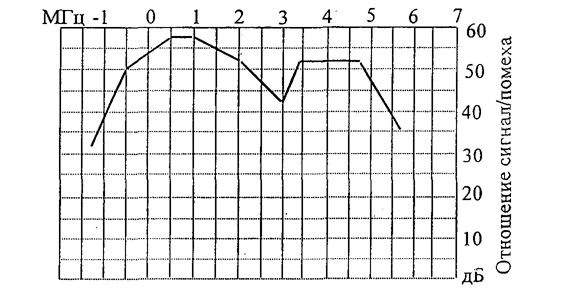

Рисунок 3. Допустимое отношение сигнала к одночастотной помехе для системы SECAM (стандарт D, K, 625 строк)
Таблица № 2. Требования к параметрам кабельной распределительной сети
Приложение № 9к Правилам применения
оборудования Требования к параметрам кодеров, декодеров, видеокодеров, транскодеров PAL-SECAM, аудиокодеров, аудиодекодеров кабельного телевизионного вещания1. Кодеры (аналого-цифровые преобразователи) выполняют кодирование: - аналоговых полных цветовых видеосигналов и формирование цифрового компонентного сигнала изображения (SDI); - аналоговых сигналов звукового сопровождения (моно или стерео) и формирование цифровых сигналов AES/EBU. Кодеры обеспечивают мультиплексирование цифровых сигналов AES/EBU в состав цифрового компонентного сигнала изображения SDI. 2. Декодеры цифровых потоков (цифро-аналоговые преобразователи) выполняют декодирование: - цифрового компонентного сигнала изображения SDI и формирование аналоговых полных цветовых видеосигналов; - цифровых сигналов AES/EBU и формирование аналоговых сигналов звукового сопровождения (моно или стерео). Требования к параметрам кодеров аналоговых полных цветовых видеосигналов и декодеров цифрового компонентного сигнала изображения SDI установлены в таблицах №№ 3, 6 приложения № 6 к Правилам № 151-06 и таблице № 3 приложения № 16 к Правилам. Требования к кодерам аналоговых сигналов звукового сопровождения (моно или стерео) и декодерам цифровых сигналов AES/EBU установлены в таблице № 7 приложения № 6 к Правилам № 151-06 и таблице № 3 приложения № 16 к Правилам. 3. Видеокодеры обеспечивают кодирование сигналов изображения и данных в соответствии со стандартами MPEG. Видеокодеры осуществляют формирование цифровых транспортных потоков, включающих в себя цифровые потоки от аудиокодеров, данные и служебную информацию. Допускается выполнение видеокодерами процедур: - скремблирования транспортных потоков; - FEC-кодирования транспортных потоков для режимов внешнего кодирования (DVB-C) или каскадного кодирования (DVB-S). Допускается FEC-кодирование для режимов сверточного кодирования, турбокодирования или треллисного кодирования; - сверточного перемежения данных. Допускается включение в состав видеокодеров сетевых адаптеров (адаптеров интерфейсов), инкапсуляторов IP/DVB, DVB/IP, мультиплексоров, ремультиплексоров, модуляторов DVB-T, DVB-S, DVB-C, синхронизаторов транспортных потоков. Требования к параметрам сигналов изображения на выходе испытательного тракта видеокодер - видеодекодер установлены в пунктах 1 - 2, 10 - 20 таблицы. Таблица
Требования к параметрам интерфейсов видеокодеров установлены в приложениях №№ 2 - 7 к Правилам № 151-06. 4. Транскодеры PAL-SECAM обеспечивают преобразование сигнала изображения сигнала стандарта PAL в сигнал изображения стандарта SECAM. Параметры сигнала изображения на выходе транскодера PAL-SECAM установлены в пунктах 1 - 2, 10 - 20 таблицы. Требования к параметрам интерфейсов транскодеров PAL-SECAM установлены в приложениях №№ 2 - 7 к Правилам № 151-06. 5. Аудиокодеры обеспечивают компрессирование и кодирование сигналов радиовещания и звукового сопровождения в соответствии со стандартами MPEG. Аудиокодеры звукового сопровождения используются в составе видеокодеров. 6. Аудиодекодеры обеспечивают декодирование цифровых последовательностей и восстановление сигналов радиовещания и звукового сопровождения в соответствии со стандартами MPEG. Аудиодекодеры звукового сопровождения используются в составе видеодекодеров и мультисервисных многоканальных цифровых приемников-декодеров. Требования к аудиокодерам и аудиодекодерам описываются параметрами сигналов звукового сопровождения на выходе испытательного тракта аудиокодер - аудиодекодер установлены в пунктах 3 - 6, 21 - 24 таблицы. Требования к интерфейсам аналоговых аудиовходов кодеров и аудиовыходов декодеров установлены в таблице № 7 приложения № 6 к Правилам № 151-06. Требования к интерфейсам цифровых аудиовходов и аудиовыходов аудиокодеров установлены в таблице № 3 приложения № 16 к Правилам. Приложение № 10к Правилам применения
оборудования Требования к параметрам цифровых модуляторов и демодуляторов, мультисервисмых многоканальных цифровых приемников-декодеров, многоканальных конверторов-транскодеров кабельного телевизионного вещания1. Цифровые модуляторы и демодуляторы. 1.1. Цифровые модуляторы спутниковых каналов (модуляторы-S) обеспечивают модуляцию сигналов с QPSK, 8 PSK, 16 QAM или 32 QAM. Допускается применение в модуляторах-S технологий скремблирования цифрового потока, FEC-кодирования цифровых потоков для режима каскадного кодирования и сверточного перемежения цифрового потока. Допускается применение технологий FEC-кодирования для режимов сверточного кодирования, турбокодирования или треллисного кодирования. Допускается включение в состав модуляторов сетевых адаптеров (адаптеров интерфейсов), инкапсуляторов IP/DVB, DVB/IP, мультиплексоров, ремультиплексоров. Требования к параметрам цифровых модуляторов-S приведены в таблице № 1. Таблица № 1. Требования к параметрам цифровых модуляторов-S
1.2 Цифровые демодуляторы спутниковых каналов (демодуляторы-S) обеспечивают демодуляцию сигналов с QPSK, 8 PSK, 16 QAM или 32 QAM. Допускается применение технологий дескремблирования цифрового потока, FEC-декодирования цифровых потоков для режима каскадного кодирования и декодирования сверточного перемежения цифрового потока. Допускается применение технологий FEC-декодирования для режимов сверточного кодирования, турбокодирования или треллисного кодирования. Требования к параметрам цифровых демодуляторов-S приведены в таблице № 2. Таблица № 2. Требования к параметрам цифровых демодуляторов-S
Требования к параметрам интерфейсов цифровых модуляторов-S и модуляторов-S установлены в таблице № 3 приложения № 16 к Правилам и в приложениях №№ 4 - 7 к Правилам № 151-06. 1.3 Цифровые модуляторы каналов кабельного телевидения (модуляторы-С) обеспечивают формирование радиосигнала стандарта DVB-C с модуляцией вида 16 QAM, 32 QAM, 64 QAM, 128 QAM, 256 QAM. Модуляторы-С обеспечивают выполнение процедур: - скремблирования (при создании групп по 8 пакетов в группе с последующим сложением по модулю 2 с псевдослучайной последовательностью); - внешнего FEC-кодирования; - кодирования сверточного перемежения данных; - преобразования байтов в символы QAM. Требования к параметрам цифровых модуляторов-С приведены в таблице № 3. Таблица № 3. Требования к параметрам цифровых модуляторов-С
1.4 Цифровые демодуляторы каналов кабельного телевидения (демодуляторы-С) обеспечивают демодуляцию радиосигналов с 16 QAM, 32 QAM, 64 QAM, 128 QAM, 256 QAM в полосе частот 47-862 МГц и формирование транспортного потока MPEG. Демодуляторы-С обеспечивают выполнение процедур: - дескремблирования (групп по 8 пакетов в группе с последующим вычитанием по модулю 2 псевдослучайной последовательности); - внешнего FEC-декодирования; - декодирования сверточного перемежения данных; - преобразования символов QAM в байты. Требования к параметрам цифровых демодуляторов-С приведены в таблице № 4. Таблица № 4. Требования к параметрам цифровых демодуляторов-С
Требования к параметрам интерфейсов цифровых модуляторов-С и демодуляторов-С установлены в таблице № 3 приложения № 16 к Правилам и приложениях №№ 4 - 7 к Правилам № 151-06. 1.5 Цифровые модуляторы каналов наземного вещания (модуляторы-Т) обеспечивают: - формирование радиосигналов в любом радиоканале III - V частотных диапазонов в соответствии с приложением № 1 к Правилам № 1-06; - модуляцию сигналов с COFDM (режимы 2К, 4К или 8К) транспортными потоками MPEG. Допускается включение в состав модуляторов сетевых адаптеров (адаптеров интерфейсов), инкапсуляторов IP/DVB, DVB/IP, мультиплексоров, ремультиплексоров, синхронизаторов транспортных потоков. Требования к параметрам цифровых модуляторов-Т приведены в таблице № 5. Таблица № 5. Требования к параметрам цифровых модуляторов-Т
1.6 Цифровые демодуляторы каналов наземного телевидения (демодуляторы-Т) обеспечивают демодуляцию радиосигнала стандарта DVB-T с COFDM (режимы 2К, 4К или 8К) и формирование транспортных потоков MPEG. Требования к параметрам цифровых демодуляторов-Т приведены в таблице № 6. Таблица № 6. Требования к параметрам цифровых демодуляторов-Т
Требования к параметрам интерфейсов цифровых модуляторов-Т и демодуляторов-Т установлены в таблице № 3 приложения № 16 к Правилам и приложениях №№ 4 - 7 к Правилам № 151-06. 2. Мультисервисные многоканальные цифровые приемники-декодеры (далее - приемники-декодеры) обеспечивают прием, демодуляцию принятых сигналов и FEC-декодирование цифровых потоков сигналов в соответствии со стандартами DVB-T или DVB-S, декодирование цифровых транспортных потоков и формирование сигналов изображения, звукового сопровождения, данных пользователя, служебной информации в соответствии со стандартами MPEG. Допускается включение в состав приемников-декодеров сетевых адаптеров (адаптеров интерфейсов), инкапсуляторов IP/DVB, DVB/IP, мультиплексоров, ремультиплексоров, модуляторов DVB-T, DVB-S, DVB-C. Требования к параметрам интерфейсов мультисервисных многоканальных цифровых приемников-декодеров установлены в таблице № 3 приложения № 16 к Правилам и приложениях №№ 4 - 7 к Правилам № 151-06. 2.1 Мультисервисные цифровые приемники-декодеры стандарта DVB-T обеспечивают: - прием сигналов в любом заранее заданном радиоканале III - V частотных диапазонов установлены в приложении № 1 к Правилам № 1-06; - демодуляцию сигналов с COFDM (режимы 2К, 4К или 8К); - формирование транспортных потоков MPEG и преобразование транспортных потоков в сигналы изображения, звукового сопровождения и данных. Требования к параметрам цифровых приемников-декодеров DVB-T приведены в таблице № 7. Таблица № 7. Требования к параметрам цифровых приемников-декодеров DVB-T
2.2 Мультисервисные цифровые приемники-декодеры стандарта DVB-S обеспечивают: - прием сигналов и демодуляцию сигналов демодуляцию сигналов с QPSK, 8 PSK, 16 QAM или 32 QAM; - выполнение процедур дескремблирования; - FEC-декодирование цифровых потоков для режима каскадного кодирования. Допускается FEC-декодирование для режимов сверточного кодирования, турбокодирования или треллисного кодирования; - декодирование сверточного перемежения данных; - формирование транспортных потоков MPEG и преобразование транспортных потоков в сигналы изображения, звукового сопровождения, данных и служебной информации. Требования к параметрам цифровых приемников-декодеров DVB-S приведены в таблице № 8. Таблица № 8. Требования к параметрам цифровых приемников-декодеров DVB-S
Таблица № 9. Требования к параметрам необходимого номинального и
порогового отношения энергии сигнала на бит
Таблица № 10. Требования к параметрам пороговых значений
коэффициента ошибок по секундам
3. Многоканальные конверторы-транскодеры обеспечивают: 3.1 Прием, демодуляцию радиосигналов и декодирование транспортного потока стандарта DVB-T - в соответствии с требованиями подпункта 2.1 пункта 2 приложения № 10 к Правилам. 3.2 Прием, демодуляцию радиосигналов и декодирование транспортного потока стандарта DVB-S - в соответствии с требованиями подпункта 2.2 пункта 2 приложения № 10 к Правилам. 3.3 Обработку декодированных транспортных потоков в соответствии с пунктами 3.1 и 3.2 приложения № 10 к Правилам и формирование радиосигнала стандарта DVB-C - в соответствии с требованиями подпункта 1.3 пункта 1 приложения № 10 к Правилам. Приложение № 11к Правилам применения
оборудования Требования к параметрам мультиплексоров, ремультиплексоров, сетевых адаптеров, инкапсуляторов, синхронизаторов кабельного телевизионного вещания1. Требования к мультиплексорам и ремультиплексорам транспортных потоков описываются параметрами сигналов изображения и звукового сопровождения на выходе испытательного тракта видеокодер - мультиплексор - ремультиплексор - видеодекодер и установлены в пунктах 1 - 24 таблицы приложения № 9 к Правилам. 2. Требования к параметрам интерфейсов мультиплексоров и ремультиплексоров установлены в приложениях №№ 2 - 7 к Правилам № 151-06. 3. Сетевые адаптеры (адаптеры интерфейсов) обеспечивают одно или двунаправленную передачу аналоговых групповых телевизионных радиосигналов, аналоговых полных телевизионных сигналов, сигналов SDI, сигналов звукового сопровождения, аудиосигналов, сигналов сети передачи данных с использованием контроля несущей и обнаружением коллизий, транспортных потоков MPEG через системы плезиохронной цифровой иерархии, синхронной цифровой иерархии или через сети АТМ*, а также передачу транспортных потоков через интерфейсы ASI к интерфейсам SPI и от интерфейсов SPI к интерфейсам ASI. Требования к сетевым адаптерам установлены в приложениях №№ 1 - 7 к Правилам № 151-06 и приложении № 26 к Правилам применения оборудования проводных и оптических систем передачи абонентского доступа, утвержденным приказом Министерства информационных технологий и связи Российской Федерации от 24.08.2006 № 112 (зарегистрирован в Министерстве юстиции Российской Федерации 4 сентября 2006 г., регистрационный № 8194) (далее - Правила № 112-06). Требования к параметрам интерфейсов аналоговых групповых телевизионных радиосигналов установлены в приложении № 7 к Правилам. 4. Инкапсуляторы IP/DVB размещают пакеты цифровых потоков сети передачи данных в пакеты транспортных потоки DVB/MPEG, обеспечивая передачу информации из сетей передачи данных по каналам систем цифрового телевизионного вещания, инкапсулятор DVB/IP инкапсулирует пакеты транспортных потоков DVB/MPEG в пакеты цифровых потоков сетей передачи данных. Инкапсуляторы поддерживают протоколы набора (стека) протоколов TCP/IP. Требования к инкапсуляторам IP/DVB и инкапсуляторам DVB/IP описываются параметрами сигналов изображения и звукового сопровождения на выходе испытательного тракта видеокодер - инкапсулятор DVB/IP - инкапсулятор IP/DVB - видеодекодер и установлены в пунктах 1 - 24 таблицы приложения № 9 к Правилам. Требования к интерфейсам инкапсуляторов установлены в приложениях №№ 3, 5 и таблице № 1 приложения № 6 к Правилам № 151-06. 5. Синхронизаторы осуществляют прием пакетов транспортного потока, и формирование нового транспортного потока с использованием в качестве источника внешней синхронизации сигнала от приемника глобальной навигационной спутниковой системой ГЛОНАСС**. Допускается использование сигналов навигационной спутниковой системы GPS***. Требования к интерфейсам синхронизаторов установлены в приложениях №№ 3, 4, 5, 7 и таблице № 1 приложения № 6 к Правилам № 151-06. ____________ Справочно: * Сеть АТМ - широкополосная цифровая сеть интегрального обслуживания на основе АТМ. Справочно: ** В национальной практике используется аббревиатура ГЛОНАСС Глобальная навигационная спутниковая система. Справочно: *** В международной практике используется аббревиатура GPS (Global Positioning System - Глобальная система местоопределения). Приложение № 12к Правилам применения
оборудования Требования к параметрам серверов голосовой и видеоинформации, оборудования условного доступа, оборудования систем управления кабельного телевизионного вещания1. Серверы для накопления и воспроизведения цифровых данных - серверы голосовой и видеоинформации (далее - СМИ) предназначены для организации, приема, хранения и доставки пользователям голосовой и видео информации. 1.1. СМИ обеспечивают взаимодействие с пользователями голосовой и видеоинформации и с серверами внешних систем. 1.2. Допускается взаимодействие СМИ с другими внешними системами, к которым относятся: 1) база данных опорного регистра местоположения абонентов радиотелефонной подвижной связи (HLR); 2) база данных пользователей СМИ (информация об абонентах, информация для управления доступом к услугам, хранению данных, правила для обработки входящих сообщений и их доставка, информация о текущих возможностях терминалов пользователей и др.). 1.3. При обработке входящей и исходящей голосовой и видеоинформации (далее - МИ) СМИ обеспечивают: 1) прием и доставку МИ; 2) генерацию отчета о доставке МИ; 3) отправку МИ и уведомление о прочтении; 4) генерацию записей для расчета оплаты. Требования к серверам голосовой и видеоинформации описываются параметрами сигналов изображения и звукового сопровождения на выходе испытательного тракта видеокодер - сервер - видеодекодер установлены в пунктах 1 - 24 таблицы приложения № 9 к Правилам. Требования к параметрам интерфейсов СМИ установлены в приложениях №№ 2 - 6 к Правилам № 151-06. 2. Оборудование условного доступа (далее - УД), предназначено для ограничения доступа абонентов к неоплаченным телевизионным каналам, к голосовой и видеоинформации. В состав цифрового оборудования УД входят: скремблеры и дескремблеры цифрового потока. Скремблеры работают под управлением системы управления и скремблируют транспортный поток или пакетированный элементарный поток. Передача ключей на приемники-декодеры для управления дескремблированием выполняется в составе специальных сообщений управления доступом (ECM). Допускается использование аналогового оборудования УД с разделением телевизионных программ с помощью фильтров, с помощью адресуемых устройств, управляемых ответвителей или устройств, изменяющих параметры аналогового телевизионного сигнала. Цифровое и аналоговое оборудование УД обеспечивает отсутствие влияния на качество изображения и звука процессов скремблирования-дескремблирования как цифрового потока, так и изменений параметров аналогового телевизионного сигнала. Требования к цифровому оборудованию УД описываются параметрами сигналов изображения и звукового сопровождения на выходе испытательного тракта видеокодер - оборудование УД - видеодекодер установлены в пунктах 1 - 24 таблицы приложения № 9 к Правилам. Требования к аналоговому оборудованию УД описываются параметрами сигналов изображения и звукового сопровождения на выходе испытательного тракта генератор телевизионного сигнала - оборудование УД - анализатор телевизионного сигнала установлены в пунктах 1 - 24 таблицы приложения № 9 к Правилам. Требования к интерфейсам цифрового оборудования УД установлены в таблице № 1 приложения № 6 к Правилам № 151-06. Требования к интерфейсам аналогового оборудования УД установлены в таблицах №№ 6, 7 приложения № 6 к Правилам № 151-06. 3. Оборудование систем управления и мониторинга КТВ обеспечивает выполнение менеджмента и мониторинга сети, а также следующих функций управления: - мониторинг состояния трактов и оборудования КТВ; - управление конфигурацией сети; - управление условным доступом; - обработку ошибок, возникающих в сети; - анализ производительности и надежности сети; - управление безопасностью сети; - учет работы сети. Оборудование систем управления работает на базе протоколов SNMPv1 и SNMPv2. Допускается использование протокола TMN. 3.1. В состав оборудования систем управления входят: управляемые узлы, которые выполняют управляющий процесс (СМС, модули ГС, маршрутизаторы, кодеры, мультиплексоры, ремультиплексоры, коммутаторы, преобразователи оптические и опто-электрические, кодеры цифровых потоков, оборудование УД, оборудование мониторинга). 3.2. Станции управления на базе компьютеров общего назначения или специализированных компьютеров, имеющих специализированное программное обеспечение. Обмен данными между составными частями системы управления выполняется по каналам передачи данных (интерфейсы RS-232 или RS-422) или по каналам передачи данных с использованием контроля несущей и обнаружением коллизий (Ethernet). Требования к интерфейсам RS-232, RS-422 установлены в таблицах №№ 1, 2 приложения № 16 к Правилам. Требования к интерфейсам каналов передачи данных с использованием контроля несущей и обнаружением коллизий (Ethernet) установлены в приложении № 5 к Правилам № 151-06. 3.3. Модемы системы управления, менеджмента, мониторинга и УД обеспечивают обмен данными при работе этих систем. Требования к параметрам модемов систем управления, менеджмента, мониторинга и УД приведены в таблице № 1. Таблица № 1
3.4. Оборудование мониторинга обеспечивает контроль состояния трактов и оборудования КТВ при оценке параметров: а) аналоговых радиосигналов изображения и звукового сопровождения стандартов PAL B/G и SECAM D/K, радиосигналов вещания согласно пунктам 3, 4 таблицы № 1; пунктам 2, 3, 5, 9, 18 таблицы № 2; пунктам 2, 3, 4, 6, 10, 19 таблицы № 5; пунктам 2 - 4 таблицы № 6; пунктам 3, 6 таблицы № 8 приложения № 6 к Правилам; б) цифровых радиосигналов DVB-T, DVB-S, DVB-C согласно пунктам 2 - 6 таблицы № 6 приложения № 6 к Правилам; в) линейной сети и кабельной распределительной сети согласно таблицам №№ 1, приложения № 8 к Правилам; г) волоконно-оптических каналов согласно пункту 3.5 приложения № 12 к Правилам; д) транспортных потоков MPEG согласно пункту 3.6 приложения № 12 к Правилам; е) полного цветового видеосигнала, сигналов звукового сопровождения на входах и выходах аналоговых и цифровых трактов передачи установлены в таблицах № 1 - 12 приложения № 6 и таблицей приложения № 9 к Правилам. Требования к параметрам интерфейсов оборудования мониторинга соответствуют параметрам интерфейсов трактов и оборудования КТВ и установлены в приложениях № 9 - 14 к Правилам. 3.5. Мониторинг волоконно-оптических каналов обеспечивается при использовании оптических кабелей связи в соответствии с разделом 2 и таблицей № 1-1 приложения № 1 Правил № 47-06. Требования к параметрам оборудования мониторинга волоконно-оптических каналов связи приведены в таблице № 2. Таблица № 2
Требования к параметрам интерфейсов оборудования мониторинга волоконно-оптических каналов связи: интерфейса 64 кбит/c установлены в приложении № 19 к Правилам № 112-06; интерфейса RS-232 установлены в таблице № 1 приложения № 16 к Правилам. 3.6. Оборудование мониторинга транспортных потоков МPEG обеспечивает контроль одного или более параметров транспортных потоков: - скорости транспортного потока МPEG; - идентификатора транспортного потока PID; - анализ таблиц PSI/SI; - фазового дрожания ссылок на программные часы PCR; - сигнальных созвездий модуляции цифрового радиосигнала и MER. Оборудование мониторинга обеспечивает формирование сигналов тревоги. Требования к параметрам электрических интерфейсов синхронной и плезиохронной цифровой иерархии, интерфейсов доступа к сети передачи данных с использованием контроля несущей и обнаружением коллизий, интерфейса ASI MPEG оборудования мониторинга транспортных потоков МPEG установлены в приложениях № 4 - 6 к Правилам № 151-06. Требования к параметрам интерфейса RS-232 установлены в таблице № 1 приложения № 16 к Правилам. Приложение № 13к Правилам применения
оборудования Требования к параметрам коммутаторов электрических сигналов,
|
№п/п |
Наименование параметра |
Величина параметра |
1 |
2 |
3 |
1 |
Полоса рабочих частот демодулятора прямого направления, МГц, в интервале значений: |
47 - 862* |
2 |
Минимальный рабочий уровень напряжения радиосигнала прямого направления на входе абонентского модема, дБмкВ, не более |
50 |
3 |
Полоса рабочих частот модулятора обратного направления, МГц, в интервале значений: |
5 - 65** |
4 |
Минимальный рабочий диапазон уровня сигнала обратного направления, дБмкВ |
85 - 114 |
5 |
Отношение сигнала обратного направления к гармоническим помехам (2(-Я), 3(-Я), 4(-Я) гармоники радиосигнала модулятора кабельного модема), дБ, не менее |
50 |
Примечание: |
||
* Допускаются полосы рабочих частот в интервале значений от 5 до 1000 МГц. |
||
** Допускаются полосы рабочих частот в интервале значений от 5 до 200 МГц. |
Таблица № 2. Требования к параметрам трактов передачи данных*
№п/п |
Наименование параметра |
Величина параметра |
1 |
Коэффициент ошибок при минимальном уровне напряжения радиосигнала прямого направления на входе оконечного модема и при отношении радиосигнала к шуму 20 дБ, не более |
1 × 10-7 |
2 |
Коэффициент ошибок при минимальном уровне напряжения радиосигнала обратного направления на входе центрального модема и при отношении радиосигнала к шуму 20 дБ, не более |
1 × 10-7 |
Примечание:
* Тракты передачи данных включают в себя:
- модулятор центрального модема головного оборудования и демодулятор оконечного кабельного модема в прямом направлении,
- модулятор оконечного кабельного модема и демодулятор центрального модема в обратном направлении.
Таблица № 3. Требования к параметрам абонентских приемников
(тюнеров)
для приема программ аналогового и цифрового телевидения,
радио программ по спутниковым каналам и кабельным сетям
№ п/п |
Наименование параметра |
Величина параметра |
1 |
Полоса входных рабочих частот, МГц, в интервалах значений: |
|
|
по спутниковым каналам |
950 - 2300 |
|
по кабельным сетям |
47 - 862 |
2 |
Минимальный рабочий диапазон входных уровней, дБмкВ |
48 - 83 |
3 |
Затухание несогласованности на входе, дБ, не менее |
таблица № 4 приложения № 15 к Правилам |
Таблица № 4. Требования к затуханию несогласованности абонентских
приемников (тюнеров)
групп исполнений A, B, C и D
Группа исполнения |
Полоса частот, МГц |
Норма, дБ |
A |
5 - 40 |
≥ 22 |
40 - 1750 |
≥ 22 - 1,5 дБ/октава, но ≥ 14 |
|
1750 - 2300 |
14 дБ с линейным уменьшением до 10 дБ |
|
B |
5 - 40 |
≥ 18 |
40 - 1750 |
≥ 18 - 1,5 дБ/октава, но ≥ 10 |
|
1750 - 2300 |
10 дБ с линейным уменьшением до 6 дБ |
|
C |
5 - 40 |
≥ 14 |
40 - 1750 |
≥ 14 - 1,5 дБ/октава, но ≥ 10 |
|
1750 -2300 |
10 дБ с линейным уменьшением до 6 дБ |
|
D |
5 - 1750 |
≥ 10 |
1750 - 2300 |
10 дБ с линейным уменьшением до 6 дБ |
5. Требования к абонентским демодуляторам и декодерам цифровых сигналов телевизионного вещания - в соответствии с подпунктами 1.2, 1.4, 1.6, 2.1, 2.2, пунктами 1 - 6 таблицы № 8 подпункта 2.2 приложения № 10 к Правилам.
6. Требования к параметрам интерфейсов домашних шлюзов, домашних серверов, персональных цифровых видеомагнитофонов - в соответствии с приложением № 5, таблицами №№ 6, 7 приложения № 6 к Правилам № 151-06 и пунктами 6, 7, 9, 10, 11, 12, 13, 16, 17, 20, 25 раздела II Правил № 102-05.
к Правилам применения оборудования
систем телевизионного вещания.
Часть II. Правила применения оборудования
сетей кабельного телевизионного вещания
1. В цифровом оборудовании КТВ используются следующие интерфейсы:
- интерфейсы передачи данных RS-232, RS-422;
- интерфейс для сигналов звукового сопровождения AES/EBU.
2. Требования к параметрам интерфейсов:
2.1. Требования к параметрам интерфейсов передачи данных (RS-232, RS-422) приведены в таблицах №№ 1, 2.
Таблица № 1. Требования к параметрам интерфейса RS-232 (для низкоскоростного потока данных)
№ п/п |
Наименование параметра |
Величина параметра |
1 |
Максимальная скорость передачи данных, кбит/с |
115 |
2 |
Допустимые значения напряжения логической единицы на входе приемника, В |
от минус 12 до минус 3 |
3 |
Допустимые значения напряжения логического нуля на входе приемника, В |
от +3 до +12 |
4 |
Допустимые значения напряжения логической единицы на выходе передатчика, В |
от минус 12 до минус 5 |
5 |
Допустимые значения напряжения логического нуля на выходе передатчика, В |
от +5 до +12 |
6 |
Выходное сопротивление передатчиков сигналов данных и синхронизации, Ом, не более |
100 |
7 |
Допустимые значения входного сопротивления приемников, кОм |
от 3 до 7 |
8 |
Разность потенциалов между "сигнальными землями" (SG) соединяемых устройств, В, не менее |
2 |
Таблица № 2. Требования к параметрам интерфейса RS-422 (для высокоскоростного потока данных)
№ п/п |
Наименование параметра |
Величина параметра |
1 |
Напряжение логической единицы на входе приемника, мВ, не менее |
200 |
2 |
Скорость передачи данных, Мбит/с, не более |
20 |
3 |
Напряжение логического нуля на входе приемника, мВ, не более |
200 |
4 |
Допустимые значения напряжений входного сигнала приемника, В, |
±7 |
5 |
Максимальное входное сопротивление приемника, кОм |
4 |
6 |
Чувствительность приемника, мВ, не менее |
±200 |
7 |
Сопротивление нагрузки передатчика, Ом, не более |
100 |
8 |
Максимальный ток короткого замыкания передатчика, мА |
150 |
9 |
Максимальный размах сигнала на выходе передатчика, В |
±5 |
10 |
Минимальный размах сигнала на выходе передатчика, В |
±2 |
Требования к параметрам интерфейса сигналов звукового сопровождения AES/EBU приведены в таблице № 3.
Таблица № 3
№ п/п |
Наименование параметра |
Величина параметра |
1 |
Скорость передачи, Мбит/с |
3,072 |
2 |
Максимальное относительное отклонение скорости передачи |
±400 × 10-6 |
3 |
Номинальное входное сопротивление, Ом |
100 или 220 |
4 |
Максимальное относительное отклонение входного сопротивления, % |
±20 |
5 |
Минимальное значение размаха сигнала на входе, мВ |
200 |
6 |
Номинальное выходное сопротивление, Ом |
110, симметричный |
7 |
Максимальное относительное отклонение выходного сопротивления, % |
±5 |
8 |
Допустимые значения размаха сигнала на выходе, В |
от 3 до 5 |
9 |
Максимальный выходной джиттер, нс |
20 |
к Правилам применения
оборудования
систем телевизионного вещания.
Часть II. Правила применения оборудования
сетей кабельного телевизионного вещания
1. Электропитание оборудования КТВ осуществляется от сети переменного тока напряжением 220 В с частотой 50 Гц или от источника постоянного тока напряжением от 30 до 60 В.
2. Требования к параметрам источников электропитания оборудования КТВ при питании через коаксиальный кабель (далее - дистанционное питание) приведены в таблице № 1.
3. Требования к параметрам устройств ввода электропитания усилителей приведены в таблицах №№ 2 - 3.
Таблица № 1. Требования к параметрам оборудования дистанционного питания
№ п/п |
Наименование параметра |
Величина параметра |
1 |
Входное питающее напряжение, частотой 50 Гц, В, в пределах |
220 |
2 |
Выходное стабилизированное напряжение постоянного тока для усилителей предварительных, В, в пределах |
+(5 - 24) ±0,5 |
3 |
Выходное стабилизированное напряжение переменного тока частотой 50 Гц для усилителей с дистанционным питанием В, в пределах |
60 ±24 |
Таблица № 2. Требования к параметрам устройств ввода электропитания усилителей предварительных
№ п/п |
Наименование параметра |
Величина параметра |
1 |
Диапазон рабочих частот, МГц, в интервале значений |
4 - 1000 |
2 |
Неравномерность АЧХ в полосе рабочих частот, дБ, не более |
1,5 |
3 |
Затухание несогласованности, дБ, не менее |
10 |
4 |
Проходное затухание, дБ, не более |
1,0 |
Таблица № 3. Требования к параметрам устройств ввода электропитания усилителей с дистанционным питанием
№ п/п |
Параметры |
Величина параметра |
1 |
Диапазон рабочих частот, МГц, в интервале значений |
4 - 1000 |
2 |
Проходное затухание, дБ, не более |
1,5 |
3 |
Коэффициент фоновой модуляции, дБ не менее |
60 |
4 |
Неравномерность АЧХ, дБ, не более |
1,5 |
5 |
Затухание несогласованности, дБ, не менее |
|
4 - 30 МГц |
10 |
|
47 - 862 МГц |
14 |
|
862 - 1000 МГц |
6 |
к Правилам применения
оборудования
систем телевизионного вещания.
Часть II. Правила применения оборудования
сетей кабельного телевизионного вещания
1. Требования к параметрам пассивных элементов КТВ волоконно-оптического тракта установлены в приложении № 3 к Правилам № 47-06.
2. Требования к параметрам элементов КТВ коаксиального тракта приведены в таблицах №№ 1 - 5.
Таблица № 1. Требования к параметрам распределителей, разветвителей
№ п/п |
Наименование параметра |
Значение параметра |
1 |
Полосы рабочих частот, МГц, в интервале значений |
5 - 2300* |
2 |
Затухание разветвления, дБ, не более: |
|
при разветвлении: |
||
- на 2 |
4,2 |
|
- на 3 |
7,5 |
|
- на 4 |
9,0 |
|
- на 6 |
13 |
|
3 |
Неравномерность АЧХ (вход-выход) в полосе рабочих частот, дБ, не более |
2,0 |
4 |
Переходное затухание между выходами, дБ, не менее |
16 |
5 |
Затухание несогласованности на входе и выходах, дБ, не менее |
таблицы №№ 14, 15 приложения № 6 к Правилам |
6 |
Коэффициент фоновой модуляции при максимальном токе транзита, дБ, не более |
60 |
7 |
Ток транзита, А, в интервале значений |
1 - 6 |
Таблица № 2. Требования к параметрам ответвителей
№ п/п |
Наименование параметра |
Значение параметра |
1 |
2 |
3 |
1 |
Полоса рабочих частот, МГц, в интервале значений |
5 - 2300* |
2 |
Переходное затухание между отводами, дБ, не менее |
18 |
3 |
Отклонения переходного затухания от номинального значения, дБ, в интервале значений |
±1,5 |
4 |
Затухание несогласованности на входе и отводах, дБ, не менее |
таблицы №№ 14, 15 приложения № 6 к Правилам |
5 |
Коэффициент фоновой модуляции при максимальном токе транзита, дБ, не менее |
60 |
6 |
Ток транзита, А в интервале значений |
1 - 6 |
Таблица № 3. Требования к параметрам абонентских розеток
№ п/п |
Наименование параметра |
Значение параметра |
1 |
2 |
3 |
1 |
Полоса рабочих частот, МГц, в интервале значений |
5 - 2300* |
2 |
Затухание несогласованности на входе и выходах, дБ, не менее |
таблицы №№ 14, 15 приложения № 6 к Правилам |
Проходные розетки |
||
3 |
Проходное затухание максимальное между входом и выходом в полосе рабочих частот, дБ, не более |
2,5 |
Оконечные розетки |
||
4 |
Затухание в полосе частот прямого направления, дБ, не более: |
|
- между входом и выходом радиосигнала вещательного телевидения телевидение (ТВ) |
5,0 |
|
- между входом и выходом спутникового сигнала промежуточной частоты (СТВ) |
10 |
|
- между входом и выходом сигнала ОВЧ ЧМ (РВ) |
14 |
|
- между входом и входом-выходом сигнала данных кабельного модема (Д) |
11 |
|
5 |
Затухание в полосе частот обратного направления между входом-выходом Д и входом, дБ, не более |
11 |
6 |
Переходное затухание в полосе частот прямого направления, дБ, не менее: |
|
- между выходом ТВ и выходом РВ |
18 |
|
- между выходом ТВ и выходом СТВ |
18 |
|
- между выходом ТВ и входом-выходом Д |
18 |
|
- между выходом СТВ и выходом РВ |
18 |
|
- между выходом СТВ и входом-выходом Д |
18 |
|
7 |
Переходное затухание в полосе частот обратного направления, дБ, не более: |
|
- между входом-выходом Д и выходом ТВ |
22 |
|
- между входом-выходом Д и выходом СТВ |
22 |
|
- между входом-выходом Д и выходом РВ |
22 |
Таблица № 4. Требования к параметрам аттенюаторов фиксированных
№ п/п |
Наименование параметра |
Величина параметра |
1 |
Полоса рабочих частот, МГц, в интервале значений |
5 - 2300* |
2 |
Неравномерность затухания в полосе рабочих частот, дБ, не более |
1,5 |
3 |
Затухание несогласованности на входе и выходе, дБ, не менее |
таблицы №№ 14, 15 приложения № 6 к Правилам |
Таблица № 5. Требования к параметрам аттенюаторов переменных
№ п/п |
Наименование параметра |
Величина параметра |
1 |
Полоса рабочих частот, МГц, в интервале значений |
5 - 2300* |
2 |
Неравномерность затухания в полосе рабочих частот, дБ, не более |
2,0 |
3 |
Затухание несогласованности на входе и выходе, дБ, не менее |
таблицы №№ 14, 15 приложения № 6 к Правилам |
3. Требования к электрическим параметрам кабельных разъемов, переходников, насадок, муфт, нагрузок приведены в таблице № 6.
Таблица № 6
№ п/п |
Наименование параметра |
Величина параметра |
1 |
Полоса рабочих частот, МГц, в интервале значений |
5 - 2300* |
2 |
Неравномерность АЧХ в полосе рабочих частот, дБ, не более |
1,5 |
3 |
Затухание несогласованности, дБ, не менее |
14 |
Примечание к таблицам №№ 1 - 6: |
||
* Допускаются полосы рабочих частот в интервале значений от 5 до 1000 МГц. |
к Правилам применения
оборудования
систем телевизионного вещания.
Часть II. Правила применения оборудования
сетей кабельного телевизионного вещания
1. Шаблон допустимых значений АЧХ боковых полос радиосигнала аналогового телевидения на выходе модулятора приведен на рисунке 1. Координаты точек перегиба шаблона допустимых значений АЧХ боковых полос приведены в таблице № 1.
Рисунок
1. Шаблон допустимых значений АЧХ боковых полос в полосе частот
от (fни минус 1,25 МГц) до (fни + 6,5 МГц)
Таблица № 1. Координаты точек перегиба шаблона допустимых значений АЧХ боковых полос
Отстройка частоты относительно несущей, МГц |
Точка перегиба |
Относительный уровень R, дБ |
1 |
2 |
3 |
-1,25 |
А |
+0,5 |
-0,75 |
H |
-4 |
-0,5 |
I |
-1,5 |
-0,1 |
B, |
+0,5 |
-0,1 |
J |
-0,5 |
+0,1 |
C |
+0,5 |
+0,1 |
K |
-0,5 |
+1,4 |
D |
+0,5 |
+1,4 |
L |
-0,5 |
+1,5 |
E |
0 |
+1,6 |
F |
+0,5 |
+1,6 |
M |
-0,5 |
+4,5 |
N |
-0,5 |
+5,5 |
O |
-2 |
+6,0 |
P |
-4 |
+6,5 |
G |
+0,5 |
к Правилам применения
оборудования
систем телевизионного вещания.
Часть II. Правила применения оборудования
сетей кабельного телевизионного вещания
1. Шаблон допустимых значений сквозной АЧХ канала изображения по стандарту D/K (SECAM) приведен на рисунке 1.
2. Шаблон допустимых значений сквозной АЧХ канала изображения по стандарту B/G (PAL) приведен на рисунке 2.
3. Координаты точек перегиба шаблонов допустимых значений сквозной АЧХ канала изображения (рисунок 1 и рисунок 2) приведены в таблицах №№ 1, 2.
Рисунок
1. Шаблон допустимых значений сквозной АЧХ канала изображения
по стандарту D/K
(SECAM)
Таблица № 1. Координаты точек перегиба шаблона допустимых
значений
сквозной АЧХ канала изображения по стандарту D/K (SECAM)
Частота, МГц |
Точка перегиба |
Относительный уровень R, дБ |
1 |
2 |
3 |
0,25 |
A |
+1 |
0,25 |
G |
21 |
1,4 |
B |
+1 |
1,4 |
H |
21 |
1,5 |
C |
0 |
1,6 |
D |
+1 |
1,6 |
I |
21 |
4,5 |
E |
+1 |
4.5 |
J |
-1,5 |
5,5 |
F |
0 |
5,5 |
K |
-4,5 |
Рисунок
2. Шаблон допустимых значений сквозной АЧХ канала изображения
по стандарту B/G
(PAL)
Таблица № 2. Координаты точек перегиба шаблона допустимых
значений
сквозной АЧХ канала изображения
Частота, МГц |
Точка перегиба |
Относительный уровень R, дБ |
0,25 |
A |
+1 |
0,25 |
G |
21 |
1,4 |
B |
+1 |
1,4 |
H |
21 |
1,5 |
C |
0 |
1,6 |
D |
+1 |
1,6 |
I |
21 |
4,5 |
E |
+1 |
4,5 |
J |
-1,5 |
4,8 |
F |
+0,7 |
4,8 |
K |
-3 |
к Правилам применения
оборудования
систем телевизионного вещания.
Часть II. Правила применения оборудования
сетей кабельного телевизионного вещания
1. Оборудование КТВ сохраняет работоспособность при климатических и механических воздействиях, приведенных в таблице.
Таблица
№ п/п |
Воздействующий фактор |
При установке оборудования в отапливаемом помещении |
При установке оборудования на открытом воздухе |
1 |
Температура окружающего воздуха в диапазоне значений, °С: |
+5 − +40 |
минус 40 − +50 |
2 |
Относительная влажность воздуха, %, |
80 |
100 |
при температуре, °С |
+25 |
+25 |
|
3 |
Атмосферное давление, мм. рт. ст. |
450 - 800 |
450 - 800 |
4 |
Воздействие конденсированных осадков в виде инея и росы |
требования не предъявляются |
Оборудование устойчиво к воздействию конденсированных осадков в виде инея и росы |
5 |
Воздействие синусоидальной вибрации: |
|
|
- амплитуда ускорения, g |
4 |
4 |
|
- в диапазоне частот, Гц |
5 - 80 |
5 - 80 |
к Правилам применения
оборудования
систем телевизионного вещания.
Часть II. Правила применения оборудования
сетей кабельного телевизионного вещания
1. Пункт исключен согласно приказу Министерства связи и массовых коммуникаций РФ от 23 апреля 2013 г. № 93.
2. Требования к допустимым уровням напряжения радиопомех создаваемых активным оборудованием и пассивными элементами КТВ на входных зажимах приведены в таблице № 2.
Таблица № 2
Полоса частот, МГц |
Частота гетеродина |
Напряжение, Uвх, дБмкВ, не более |
Квазипиковое значение |
||
от 30 до 1750 |
Основная |
46 |
от 30 до 1750 |
Гармоники |
46 |
Примечания: |
||
1. Для тюнеров, предназначенных для приема сигналов спутникового телевизионного вещания, под входными зажимами понимаются зажимы для подачи сигналов по первой промежуточной частоте приемника спутникового телевизионного вещания. |
||
2. Норму U_ВХ Z напряжения радиопомех для оборудования с номинальным входным сопротивлением, отличным от 75 Ом, вычисляют по формуле: |
||
U_ВХ Z = U_ВХ + 10 lgz/75, где z - номинальное входное сопротивление оборудования, Ом |
3. Требования к допустимым величинам мощности радиопомех, создаваемых активным оборудованием КТВ и пассивными элементами КТВ коаксиального тракта в сетевых проводах и соединительных кабелях, приведены в таблице № 3.
Таблица № 3
Полоса частот, МГц |
Мощность, Рc, дБпВт, не более |
|
Квазипиковое значение |
Среднее значение |
|
от 30 до 300 |
45 - 55 |
35 - 45 |
от 300 до 1000 |
55 |
- |
Примечание: |
||
В полосе частот от 30 до 300 МГц нормы мощности радиопомех вычисляются по формулам: Рc = 43,9 + f/27 для квазипиковых значений и Рc = 33,9 + f/27 для средних значений, где f - частота измерений, МГц. |
4. Внешняя внеполосная помехоустойчивость активного оборудования КТВ и пассивных элементов КТВ коаксиального тракта при воздействии электромагнитного поля в полосе частот от 0,15 до 1000 МГц должна быть не менее 125 дБмкВ/м.
5. Внешняя внутриполосная помехоустойчивость активного оборудования КТВ и пассивных элементов КТВ коаксиального тракта при воздействии электромагнитного поля в полосе частот от 0,15 до 1000 МГц должна быть не менее 106 дБмкВ/м. Допускается временное ухудшение качества функционирования оборудования с последующим восстановлением функционирования без вмешательства оператора.
6. Помехоустойчивость оборудования КТВ должна быть не менее 120 дБмкВ/м при воздействии радиочастотного электромагнитного поля в полосе частот от 80 до 1000 МГц. Допускается временное ухудшение качества функционирования оборудования с последующим восстановлением функционирования без вмешательства оператора.
к Правилам применения
оборудования
систем телевизионного вещания.
Часть II. Правила применения оборудования
сетей кабельного телевизионного вещания
Справочно
1. AES/EBU - Audio Engineering Society/European Broadcasting Union (Общество инженеров звукотехники/Европейский союз радиовещания, интерфейс сигналов звукового сопровождения).
2. ASI - Asynchronous Serial Interface (асинхронный последовательный интерфейс).
3. АТМ - Asynchronous Transfer Mode (асинхронный метод переноса).
4. B/G - модификации формата телевизионного вещания PAL.
5. COFDM - Coded Orthogonal Frequency Division Multiplexing (ортогональное частотное разделение каналов с кодированием).
6. CSO - Composite Second Order (отношение сигнала изображения к составной помехе комбинационных частот второго порядка).
7. CTD - Composite Triple Beat (отношение сигнала изображения к составной помехе комбинационных частот третьего порядка).
8. D/К - модификации формата телевизионного вещания SECAM.
9. DVB - Digital Video Broadcasting (цифровое телевизионное вещание).
10. DVB-C - DVB Cable (кабельное цифровое телевизионное вещание).
11. DVB-S - DVB Satellite (спутниковое цифровое телевизионное вещание).
12. DVB-T - DVB Terrestrial (наземное цифровое телевизионное вещание).
13. E-mail - Electronic Mail (электронная почта).
14. ЕСМ - Entitlement Control Message (сообщение для управления терминалом).
15. ЕММ - Entitlement Management Message (сообщение для управления правами абонента).
16. EPG - Electronic Program Guide (электронный путеводитель по программам).
17. FEC - Forward Error Correction (прямая коррекция ошибок).
18. GPS - Global Positioning System (глобальная навигационная система).
19. H.323 - Packet-based Multimedia Communications Systems (набор протоколов, определяющий основные требования к оборудованию и программному обеспечению компьютерных систем, предоставляющих возможность обмена голосовой и видеоинформацией и данными в сетях передачи данных).
20. Н.248/MEGACO - протокол управления шлюзами.
21. IР - Internet Protocol (Интернет протокол).
22. LNB - Low Noise Block (блок малошумящего усилителя).
23. MER - Modulation Error Ratio (коэффициент модуляционных ошибок).
24. MMDS - Multichannel Multipoint Distribution System (микроволновая многоточечная распределительная система эфирно-кабельного телевидения).
25. MPEG - Motion Pictures Expert Group (стандарт сжатия видео- и аудиоданных).
26. MGCP - Media Gateway Control Protocol (протокол управления шлюзами).
27. NTSC - National Television Standards Committee (формат вещания цветного телевидения, 525 строк в кадре, частота кадров 29,97 Гц).
28. PAL - Phase Alternation by Line (формат вещания цветного телевидения, 625 строк в кадре, 25 Гц).
29. PCR - Program Clock Reference (ссылка на программные часы).
30. PDH - Plesiochronous Digital Hierarchy (плезиохронная цифровая иерархия).
31. PID - Packet Identifier (Идентификатор пакета).
32. PSI/SI - Program Specific Information/Service Information (программно зависимая информация/информация о службах).
33. QAM - Quadrature Amplitude Modulation (квадратурная амплитудная модуляция).
34. QPSK - Quadrature Phase Shift Keying (квадратурная относительная фазовая модуляция).
35. RTCP - Real-Time Transport Control Protocol (протокол контроля транспортировки информации в реальном времени).
36. RTP - Real-Time Transport Protocol (протокол транспортировки в реальном времени).
37. SDH - Synchronous Digital Hierarchy (синхронная цифровая иерархия).
38. SDI - Serial Digital Interface (последовательный цифровой интерфейс).
39. SECAM - Sequential Coleur Avec Memoire (формат цветного телевидения, 625 строк в кадре, 25 Гц ).
40. SIP - Session Initialization Protocol (протокол установления (инициирования) сеансов связи).
41. SPI - Synchronous Parallel Interface (синхронный параллельный интерфейс).
42. STM-1 - Synchronous Transport Module of level 1 (синхронный транспортный модуль первого уровня иерархии SDH).
43. STM-4 - Synchronous Transport Module of level 4 (синхронный транспортный модуль четвертого уровня иерархии SDH).
44. STM-16 - Synchronous Transport Module of level 16 (синхронный транспортный модуль шестнадцатого уровня иерархии SDH).
45. TMN - Telecommunications Management Network (сеть управления электросвязью).
46. WDM - Wavelength-Division Multiplexing (мультиплексирование с разделением по длинам волн).
47. WEB - World-Wide Web (глобальная гипертекстовая информационная система).
48. 8PSK - 8-Phase Shift Keying (восьмипозиционная фазовая модуляция).
