ГОССТАНДАРТ РОССИИ

ГОСУДАРСТВЕННЫЙ НАУЧНЫЙ МЕТРОЛОГИЧЕСКИЙ ЦЕНТР

ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ РАСХОДОМЕТРИИ

(ГНМЦ ВНИИР)







РЕКОМЕНДАЦИЯ

Государственная система обеспечения единства измерений

ЦЕНТРАЛЬНЫЕ БЛОКИ ОБРАБОТКИ И ИНДИКАЦИИ ДАННЫХ,
СУММИРУЮЩИЕ И ВТОРИЧНЫЕ ПРИБОРЫ ТУРБИННЫХ ПРЕОБРАЗОВАТЕЛЕЙ РАСХОДА,
ВХОДЯЩИХ В СОСТАВ УЗЛОВ УЧЕТА НЕФТИ

Методика поверки

МИ 2035 - 95



КАЗАНЬ

1995 г.







РЕКОМЕНДАЦИЯ

ЦЕНТРАЛЬНЫЕ БЛОКИ ОБРАБОТКИ И ИНДИКАЦИИ ДАННЫХ,
СУММИРУЮЩИЕ И ВТОРИЧНЫЕ ПРИБОРЫ ТУРБИННЫХ ПРЕОБРАЗОВАТЕЛЕЙ РАСХОДА,
ВХОДЯЩИХ В СОСТАВ УЗЛОВ УЧЕТА НЕФТИ

Методика поверки

ВВОДИТСЯ ВЗАМЕН

МИ 2035-89 «Рекомендация. ГСИ. Центральные блоки обработки и индикации данных, суммирующие и вторичные приборы счетчиков всех типов, входящих в состав узлов учета нефти. Методика поверки».

Дата введения 01.11.1995

Настоящая рекомендация распространяется на

- вторичные приборы турбинных преобразователей расхода (в дальнейшем - ТПР) типа ЕТК (Германия), СМИТ (США), TQ-021 (Венгрия), NMB 300z-3X-X, КЕНТ (США), НОРД-Э3М (Россия), Midi-Flou (Венгрия), Oval (Япония) (в дальнейшем - вторичные приборы),

(Измененная редакция, Изм. № 1).

- суммирующие приборы типа БСМ (Россия), СМИТ серии CMOS и СТС (США), jS4-04 Repeel-Fucns, Midi-Sum (Венгрия), Sodeco (Швейцария), (в дальнейшем - суммирующие приборы),

- центральные блоки обработки и индикации данных (в дальнейшем - ЦБОИ) Солартрон (Англия), Кор-Mac (Венгрия), ЦБОИ Кор-Mac с блоком вычисления плотности или с платой согласования преобразователя плотности Сорартрон типа 7830, 7835 или NT-1762, ЦБОИ Кор-Mac с суммирующим прибором и с блоком вычисления плотности или с платой согласования, ЦБОИ с применением суммирующего прибора и вторичных приборов,

- приборы Ультраквант (Венгрия),

входящие в состав узлов учета нефти и нефтепродуктов (в дальнейшем - УУН).

Рекомендация устанавливает методику проведения первичной и периодической поверок вторичных, суммирующих приборов и ЦБОИ.

Межповерочный интервал - 1 год.

1. ОПЕРАЦИИ ПОВЕРКИ

При проведении поверки выполняют следующие операции:

1.1. внешний осмотр (п. 6.1);

1.2. опробование (п. 6.2);

1.3. определение метрологических характеристик (п. 6.3).

2. СРЕДСТВА ПОВЕРКИ

При проведении поверки применяют средства поверки, указанные в табл. 1.

Допускается применять другие средства поверки, удовлетворяющие требованиям настоящей рекомендации.

Все применяемые средства поверки должны быть поверены и иметь оттиски поверительных клейм или свидетельства о поверке.

Таблица 1

_____________

^* - в случае применения с блоком вычисления плотности или платы согласования преобразователя плотности Солартрон типа 7830, 7835 или NT1762 в комплексе с ЦБОИ Кор-Мас для имитации сигнала преобразователя плотности использовать делитель частоты; для ЦБОИ Солартрон.

3. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

При проведении поверки соблюдают требования безопасности, определяемые:

3.1. Правилами безопасности при эксплуатации используемых средств измерений и поверяемых приборов, приведенными в эксплуатационной документации;

3.2. Правилами технической эксплуатации электроустановок (ПТЭ);

3.3. Правилами техники безопасности при эксплуатации электроустановок потребителями (ПТБ);

К поверке допускают лиц, прошедших специальное обучение по технике безопасности.

4. УСЛОВИЯ ПРОВЕДЕНИЯ ПОВЕРКИ

При проведении поверки соблюдают следующие условия:

4.1. Поверку проводят на месте эксплуатации в рабочих условиях. Допускается проведение поверки в лаборатории.

4.2. Температура окружающего воздуха при поверке должна находиться в пределах, указанных в инструкции по эксплуатации на поверяемый прибор.

4.3. Относительная влажность окружающего воздуха от 30 до 80 %.

4.4. Питание переменным током:

- напряжение питания, В                          ;

(для вторичного прибора СМИТ             115 ± 11,5);

- частота, Гц                                               50 ± 1,0.

4.5. Электрические и магнитные поля (кроме земного), а также вибрация и тряска находятся в пределах, не оказывающих влияния на работу поверяемого прибора.

5. ПОДГОТОВКА К ПОВЕРКЕ

Перед проведением поверки выполняют следующие работы:

5.1. Проводят монтаж средств поверки в соответствии с требованиями эксплуатационной документации и схемы согласно черт. 1 - 6.

5.2. Включают и прогревают поверяемый прибор и средства поверки не менее 60 минут.

5.3. Подготовка к поверке вторичного прибора (черт. 1).

На поверяемом вторичном приборе согласно инструкции по эксплуатации устанавливают коэффициент преобразования ТПР К.

Для вторичных приборов с коррекцией объема по температуре типа Смит, ЕТК определяют среднегодовой рабочий диапазон температур и плотности измеряемой жидкости и согласно инструкции по эксплуатации на вторичном приборе выставляют коэффициент объемного расширения нефти К_т. Значение К_т выбирают при среднегодовой температуре и плотности из рабочего диапазона [t_min, t_max] и [r_min, r_max] по таблице, приведенной в МИ 2153-91 «Рекомендация. ГСИ. Плотность нефти при учетно-расчетных операциях. Методика выполнения измерений ареометром».

Для вторичного прибора Норд-Э3М определяют среднегодовой рабочий диапазон температур и плотности измеряемой жидкости. Согласно инструкции по эксплуатации устанавливают коэффициент плотности К_пл, вычисленный по формуле (6) при среднегодовой температуре из рабочего диапазона измеряемой жидкости [t_min, t_max] и соответствующей ей плотности.

Остальную подготовку к поверке вторичных приборов проводят в соответствии с требованиями эксплуатационной документации.

На счетчиках импульсов 6 и 7 устанавливают режим работы непрерывного суммирования. Счетчик импульсов 7 предназначен для программного управления работой счетчика импульсов 6.

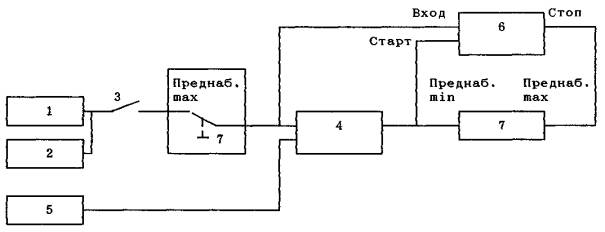

СТРУКТУРНАЯ СХЕМА ПОВЕРКИ ВТОРИЧНОГО ПРИБОРА

1 - генератор сигналов; 2 - частотомер; 3 - переключатель; 4 - вторичный прибор;
5 - магазин сопротивлений^*; 6 - счетчик программный Ф5264; 7 - счетчик программный Ф5007.

_____________

^* - для вторичных приборов с коррекцией по температуре.

Черт. 1

5.4. Подготовка к поверке суммирующего прибора (черт. 2).

На поверяемом суммирующем приборе со встроенным множителем согласно инструкции по эксплуатации устанавливают рабочий коэффициент умножения К_у.

На вторичном приборе 4 устанавливают коэффициент преобразования ТПР К согласно инструкции по эксплуатации.

Остальную подготовку к поверке суммирующего прибора проводят в соответствии с требованиями эксплуатационной документации.

Счетчик импульсов 5 подготовить к работе в режиме ограничения числа импульсов, установив на переключателе «Преднаб. max» число «2000 + n», на переключателе «Преднаб. min» число «n», где n - количество входных каналов суммирующего прибора.

5.5. Подготовка к поверке ЦБОИ Кор-мас (ЦБОИ Кор-Mac с блоком вычисления плотности или платой согласования преобразователя плотности Солартрон типа 7830, 7835 или NT 1762), Солартрон (черт. 3 и 4).

На поверяемом ЦБОИ выставляют коэффициент преобразования ТПР К, согласно инструкции по эксплуатации.

Счетчик импульсов 10 (черт. 3), 8 (черт. 4) подготовить к работе в режиме ограничения числа импульсов по максимуму и прекращения счета при наборе выставленного на переключателе «Преднаб. max» числа «1252» для ЦБОИ Кор-Mac и «1002» для ЦБОИ Солартрон. На переключателе «Преднаб. min» выставить число «2».

В случае применения ЦБОИ Солартрон и ЦБОИ Кор-Mac с блоком вычисления плотности или платой согласования делитель частоты 3 (черт. 4) и 12 (черт. 3) подготовить к работе в режиме генератора. Для этого устанавливают переключатель «Род работы» в положение «Hz», переключателем «Входные сигналы» устанавливают частоту 10⁵ Гц, по каналу «А» выставляют значение периода с точностью до целых единиц мкс, соответствующее максимально приближенному значению минимальной (максимальной) плотности, по каналу «Б» выставляют величину, равную 1/2 периода, выставленного по каналу «А».

Для ЦБОИ Солартрон выставляют на плате кодирования плотности значения коэффициентов, указанных в сертификате на преобразователь плотности. При кодировании плотности вводят коррекцию на среднее избыточное рабочее давление.

Остальную подготовку ЦБОИ к поверке проводят согласно требованиям эксплуатационной документации.

5.6. Подготовка к поверке ЦБОИ с суммирующим прибором (черт. 5).

Выставляют значения коэффициентов преобразования на вторичных приборах 5(1) - -5(n) (плюс 10 % К_ном и минус 10 % К_ном).

В зависимости от числа измерительных линий УУН, устанавливают коэффициент умножения на суммирующем приборе согласно инструкции по эксплуатации (для суммирующего прибора Sodeco коэффициент умножения равен 1).

На ЦБОИ устанавливают коэффициент преобразования, равный коэффициенту умножения, выставленному на суммирующем приборе. Дальнейшую подготовку проводят согласно инструкции по эксплуатации ЦБОИ.

В случае применения ЦБОИ Солартрон или блока вычисления плотности, платы согласования преобразователя плотности Солартрон типа 7830, 7835 или NT 1762 в комплекте с ЦБОИ Кор-Mac делитель частоты подготовить к работе в режиме генератора. Для ЦБОИ Солартрон выставляют на плате кодирования плотности значения коэффициенты, указанных в сертификате на преобразователь плотности.

Счетчик импульсов 9 подготовить к работе в режиме ограничения числа импульсов по максимуму. Счетчик импульсов 7 должен останавливать счет при наборе, выставленного на переключателе «Преднаб. maх» счетчика 9 числа импульсов «n * 1001» для ЦБОИ Солартрон и «n * 1251» для ЦБОИ Кор-Mac. На переключателе «Преднаб. min» выставить число «n» (где n - количество входов суммирующего прибора).

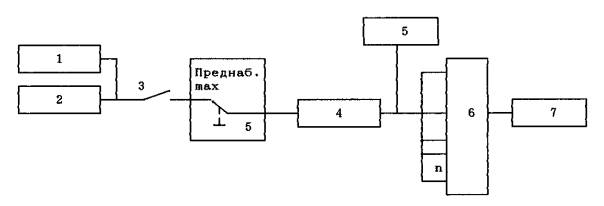

СТРУКТУРНАЯ СХЕМА ПОВЕРКИ СУММИРУЮЩЕГО ПРИБОРА

1 - частотомер; 2 - генератор сигналов; 3 - переключатель; 4 - вторичный прибор;
5, 7 - счетчики импульсов; 6 - суммирующий прибор.

Черт. 2

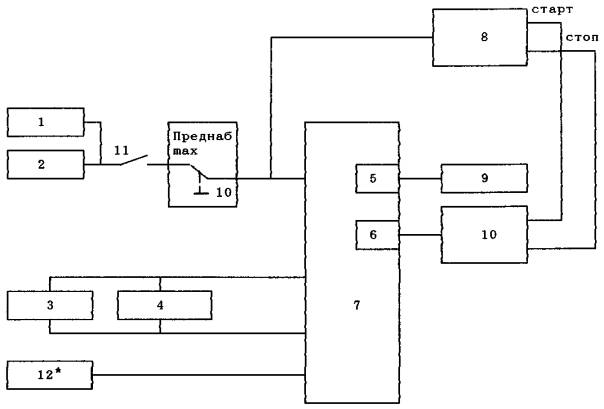

СТРУКТУРНАЯ СХЕМА ПОВЕРКИ ЦБОИ КОР-МАС

1 - генератор; 2 - частотомер; 3 - источник питания постоянного тока; 4 - вольтметр;

5 - электромеханический счетчик объема; 6 - электромеханический счетчик массы брутто;
7 - ЦБОИ Кор-Мас; 8, 9 - счетчики программные Ф5264; 10 - счетчик программный Ф5007;
11 - переключатель; 12^* - делитель частоты.

______________

^* - в случае применения блока вычисления плотности или платы согласования преобразователя плотности Солартрон типа 7830, 7835 или NT 1762 вместо цифрового вольтметра 4 и источника питания 3.

Черт. 3

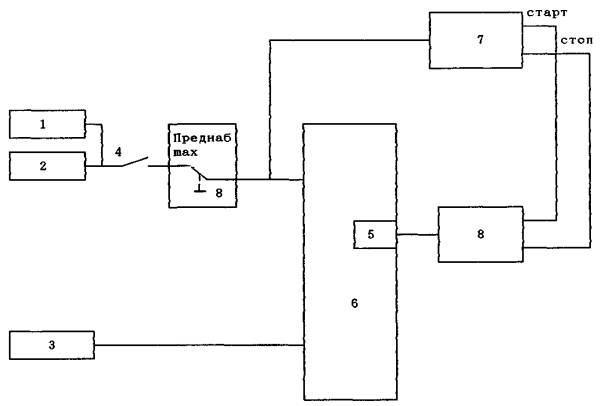

СТРУКТУРНАЯ СХЕМА ПОВЕРКИ ЦБОИ СОЛАРТРОН

1 - генератор; 2 - частотомер Ч3-63; 3 - делитель частоты Ф5093; 4 - переключатель; 5 - электромеханический счетчик массы брутто; 6 - ЦБОИ Солартрон; 7 - счетчик программный Ф5264; 8 - счетчик программный Ф5007.

Черт. 4

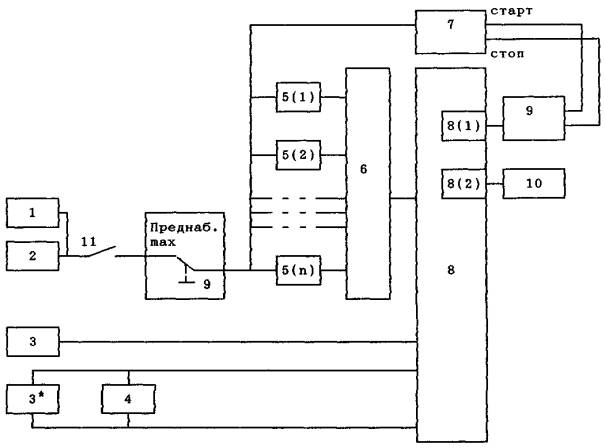

СТРУКТУРНАЯ СХЕМА ПОВЕРКИ ЦБОИ С СУММИРУЮЩИМ ПРИБОРОМ

1 - генератор; 2 - частотомер Ч3-63; 3 - делитель частоты для ЦБОИ Солартрон, Кор-Mac с блоком вычисления плотности или с платой согласования; 3* - источник постоянного тока для ЦБОИ Кор-Mac; 4 - вольтметр для ЦБОИ Кор-Мас; 5(1)...5(n) - вторичные приборы ТПР; 6 - суммирующий прибор; 8 - ЦБОИ; 8 (1) - электромеханический счетчик массы брутто; 8 (2) - электромеханический счетчик объема (для ЦБОИ Кор-Мас); 7, 9, 10 - счетчики импульсов; 11 - переключатель.

Черт. 5

5.7. Подготовка к поверке прибора Ультраквант (черт. 6).

На декадных переключателях прибора Ультраквант устанавливают значение коэффициента преобразования контрольного ТПР умноженное на 10^m (К_о*10^m), где m - выбирается в зависимости от величины К_o:

m = 2 для 10 < К_o < 10²,

m = 1 для 10² ≤ K_o < 10³,

m = 0 для 10³ ≤ К_o < 10⁴,

где К_o - коэффициент преобразования контрольного ТПР, берут из свидетельства на поверку.

Счетчик импульсов 1 для подсчета импульсов контрольного ТПР подготовить к работе в режиме ограничения числа по максимуму. Набрать на переключателе «Преднаб. max» число «К_о*10^m + 5», на переключателе «Преднаб. min» число «5».

Счетчик импульсов 6 для подсчета импульсов рабочего (резервного) ТПР управляется счетчиком импульсов 1.

Согласно документации по эксплуатации проводят настройку кварцевого генератора прибора Ультраквант.

6. ПРОВЕДЕНИЕ ПОВЕРКИ

6.1. Внешний осмотр

При проведении внешнего осмотра устанавливают соответствие поверяемого прибора следующим условиям:

- комплектность и маркировка поверяемого прибора соответствует указанной в техническом описании;

- на приборе отсутствуют механические повреждения и дефекты покрытий, ухудшающие его внешний вид и мешающие работе;

- надписи и обозначения на приборе нанесены четко и соответствуют требованиям технической документации.

6.2. Опробование

6.2.1. Опробование вторичного прибора (черт. 1)

При опробовании вторичного прибора проверяют правильность прохождения сигналов от имитаторов датчиков.

Сигнал ТПР имитируют генератором 1.

Для вторичных приборов с коррекцией по температуре сигнал термометра сопротивления имитируют магазином сопротивления 5.

Изменяя частоту выходного сигнала генератора в пределах (20 - 1000) Гц и значение сопротивления, соответствующее значению температуры, в пределах среднегодового рабочего диапазона, следят за изменением показаний электромеханического счетчика вторичного прибора и счетчиков импульсов.

Опробование проводят на коэффициентах преобразования ТПР, равных 1111, 2222, 3333, 4444, 5555, 6666, 7777, 8888, 9999, набирая 10 импульсов при максимальной частоте 1000 Гц.

6.2.2. Опробование суммирующего прибора (черт. 2)

При опробовании суммирующего прибора, изменяя частоту выходного сигнала генератора 2 в пределах (20 - 1000) Гц, следят за работой индикатора (счетчика) суммирующего прибора.

6.2.3. Опробование ЦБОИ Солартрон, Кор-Mac (с блоком вычисления плотности или с платой согласования преобразователя плотности Солартрон типа 7830, 7835 или NT 1762), ЦБОИ с суммирующим прибором (черт. 3, 4, 5).

При опробовании ЦБОИ проверяют правильность прохождения сигналов от имитаторов сигналов.

Сигнал ТПР имитируют генератором 1. Частоту сигнала контролируют частотомером 2.

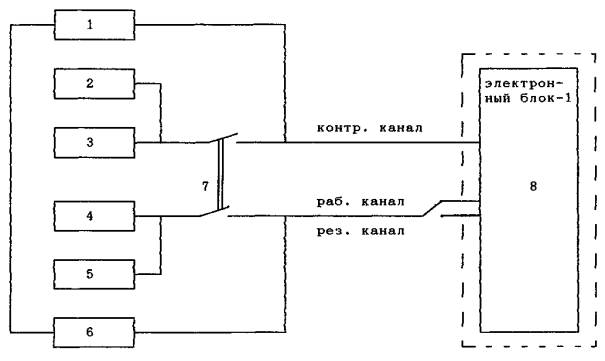

СТРУКТУРНАЯ СХЕМА ПОВЕРКИ ПРИБОРА УЛЬТРАКВАНТ

1, 6 - счетчики импульсов; 2, 5 - частотомеры; 3, 4 - генераторы; 7 - переключатель; 8 - прибор Ультраквант ЦБОИ Кор-Мас.

Черт. 6

Сигнал преобразователя плотности для ЦБОИ «Кор-Mac» (черт. 3) имитируют источником постоянного тока 3. Величину напряжения контролируют вольтметром 4.

Сигнал преобразователя плотности для ЦБОИ Солартрон и Кор-Мас блоком вычисления плотности или с платой согласования преобразователя плотности Солартрон типа 7830, 7835 или NT 1762 имитируют делителем частоты 12 (черт. 3), 3 (черт. 4, 5).

Изменяя частоту выходного сигнала генератора в пределах (20 - 1000) Гц, значение напряжения или периода, соответствующее значению минимальной плотности нефти на данном УУН за год, следят за показаниями аналоговых приборов и электромеханических счетчиков по каналам пересчета объема и массы брутто.

6.2.4. Опробование прибора Ультраквант (черт. 5)

При опробовании прибора Ультраквант, изменяя частоту выходных сигналов генераторов 3, 4, имитируемых соответственно сигналы контрольного и рабочего (резервного) ТПР, в пределах (20 - 1000) Гц следят за работой индикатора прибора Ультраквант.

6.3. Определение метрологических характеристик

6.3.1. Определение метрологических характеристик вторичных приборов

При определении метрологических характеристик на имитаторах преобразователей и на поверяемом вторичном приборе устанавливают значения сигналов в соответствии с табл. 2.

Таблица 2

где К_ном - номинальное значение коэффициента преобразования для данного типа и диаметра ТПР, имп./м³;

t_{min, max} - значение среднегодовой минимальной и максимальной температуры жидкости соответственно, °С.

При наличии коррекции объема по температуре и в случае учета нефти по приведенному объему поверяют только канал приведенного объема. В случае отсутствия коррекции по температуре - поверяют только канал неприведенного объема.

Значения сопротивлений, соответствующие температуре измеряемой жидкости, приведены в ГОСТ 6651-84 «Термопреобразователи сопротивления ГСП. Общие технические условия».

Счетчик импульсов 7 подготовить к работе в режиме ограничения числа импульсов по максимуму, установив на переключателе «Преднаб. max» число «2002», на переключателе «Преднаб. min» число «2».

Замкнуть переключатель 3 и подать на вход вторичного прибора сигнал частотой 1000 Гц, напряжением не менее 60 мВ. Счетчик импульсов 7 остановит счетчик импульсов 6 при наборе 2000 импульсов, после чего разомкнуть переключатель 3.

Для каждой серии измерений проводят не менее трех измерений. Результаты измерений заносят в протокол, форма которого приведена в приложении 1.

Обработку результатов измерений проводят в следующей последовательности.

Относительную погрешность вторичного прибора определяют по формуле

                                                     (1)

где N_ci - значение накапливаемых импульсов по каналу пересчета неприведенного (приведенного) объема считанное по электромеханическому счетчику вторичного прибора ТПР, при i-ом измерении, имп. (1 импульс соответствует 1 м³);

m - число, выставленное на переключателе «Преднаб. min» счетчика импульсов 7;

N_pi - количество импульсов, определенное по формуле

                                                        (2)

где N_i - количество импульсов, зарегистрированное счетчиком импульсов 6 при i-том измерении, имп.;

К - коэффициент преобразования ТПР, выставленный на вторичном приборе, имп/м³;

К_п - коэффициент приведения объема.

Для вторичных приборов типа TQ-021, Кент, Midi-Flou К_п = 1;

Для вторичных приборов типа Смит, ЕТК

К_п = 1 - (t_p - 20) × К_Т,                                                   (3)

где t_p - среднегодовая максимальная или минимальная рабочая температура измеряемой жидкости, при которой производится коррекция объема, °С, (t_min, t_max);

К_т - коэффициент объемного расширения измеряемой жидкости, °С^-1, при среднегодовой рабочей температуре из рабочего диапазона [t_min, t_max];

Для вторичных приборов типа Норд-Э3М

- в режиме «Коррекция 1»:

                                                          (4)

- в режиме «Коррекция 2»:

                                                         (5)

где К_пл - коэффициент плотности, определяемый по формуле

                                             (6)

r₂₀ - плотность жидкости при 20 °С, кг/м³,

r_t - плотность жидкости при t_p, кг/м³.

Относительная погрешность вторичного прибора не должна превышать ± 0,05 %.

6.3.2. Определение метрологических характеристик суммирующего прибора

Определение метрологических характеристик суммирующего прибора проводят при значениях коэффициента преобразования К, равных минус 10 % К_ном и плюс 10 % К_ном, установленных на вторичном приборе ТПР.

Замкнуть переключатель 3 и подать на вход вторичного прибора сигнал частоты 1000 Гц, после остановки счетчика импульсов 5 разомкнуть переключатель 3.

При каждом значении коэффициента преобразования проводят не менее трех измерений. Результаты измерений заносят в протокол, форма которого приведена в приложении 2.

Обработку результатов измерений проводят в следующей последовательности.

Относительную погрешность суммирующего прибора определяют по формуле

                                                              (7)

где N_ci - значение накапливаемых импульсов, снятое со счетчика импульсов 7, которое должно быть равно количеству импульсов снятому с электромеханического счетчика при его наличии, имп;

N_pi - количество импульсов, определенное по формуле

N_p = N_i × n × К_у,                                                            (8)

где N_i - количество импульсов на выходе вторичного прибора ТПР, зарегистрированное счетчиком импульсов 5 при i-том измерении, имп.;

n - количество входных каналов суммирующего прибора;

К_у - коэффициент умножения суммирующего прибора при наличии встроенного умножителя, в случае отсутствия встроенного умножителя К_у = 1.

Относительная погрешность суммирующего прибора при каждом измерении не должна превышать ± 0,05 %.

6.3.3. Определение метрологических характеристик ЦБОИ (ЦБОИ с суммирующим прибором) Кор-Mac (ЦБОИ Кор-Mac с блоком вычисления плотности или с платой согласования преобразователя плотности Солартрон типа 7830, 7835 или NT 1762)

Определение метрологических характеристик ЦБОИ проводят при значениях коэффициента преобразования ТПР, равных минус 10 % К_ном и плюс 10 % К_ном, при частоте 1000 Гц.

На имитаторе сигналов преобразователя плотности выставляют значение напряжения или периода, соответствующее минимальному (при К = -10 % К_ном) и максимальному (при К = +10 % К_ном) значению плотности нефти на данном УУН за год, рассчитанной по одной из формул (13), (14) или (15).

Замкнуть переключатель 11. При срабатывании «Преднаб. max» счетчика импульсов 10 (черт. 3) и 9 (черт. 5) останавливается счетчик импульсов 8 (черт. 3) и 7 (черт. 5), одновременно прекращается поступление импульсов на вход ЦБОИ, после чего необходимо разомкнуть переключатель 11.

При каждом значении коэффициента преобразования проводят не менее трех измерений. Результаты измерений заносят в протокол, форма которого приведена в приложении 3.

Обработку результатов измерений проводят в следующей последовательности.

Относительную погрешность ЦБОИ (ЦБОИ с суммирующим прибором) по каналу измерения объема определяют по формуле

                                               (9)

где N_vi - значение накапливаемых импульсов по каналу пересчета объема, снятое со счетчика импульсов 9 (черт. 3) и 10 (черт. 5) при i-ом измерении (1 импульс соответствует 1 м³);

N_vpi - значение накапливаемых импульсов по каналу пересчета объема, рассчитанное по формуле

                                                         (10)

где N_i - количество импульсов, поступивших на вход счетчика импульсов 8 (черт. 3) и 7 (черт. 5);

К - коэффициент преобразования ТПР, имп./м³, устанавливаемый на ЦБОИ (черт. 3) или на вторичных приборах (черт. 5);

n - количество входных каналов суммирующего прибора.

Относительную погрешность ЦБОИ (ЦБОИ с суммирующим прибором) по каналу пересчета массы брутто определяют по формуле

                                              (11)

где N_mi - значение накапливаемых импульсов по каналу пересчета массы брутто, снятое со счетчика импульсов 10 (черт. 3) и 9 (черт. 5) при i-ом измерении (1 импульс соответствует 1 т);

N_mpi - значение накапливаемых импульсов по каналу пересчета массы брутто, рассчитанное по формуле

                                                (12)

где r - значение плотности нефти, кг/м³, рассчитанное по формуле

- для ЦБОИ (ЦБОИ с суммирующим прибором) Кор-Мас

r = U_пл × 100,                                                             (13)

где U_пл - значение выходного сигнала имитируемого преобразователя плотности Денситон, В.

- для ЦБОИ (ЦБОИ с суммирующим прибором) Кор-Мас с платой согласования преобразователя плотности Солартрон типа 7830, 7835 и NT 1762

r = К₀ + К₁ × Т + К₂Т²,                                                   (14)

где K₀, K₁, К₂ - постоянные коэффициенты преобразователя плотности (берут из сертификата на преобразователь плотности);

Т - значение периода, выставленное на делителе частоты, мкс.

- для ЦБОИ (ЦБОИ с суммирующим прибором) Кор-мас с блоком вычисления плотности преобразователя плотности Солартрон типа 7830, 7835 и NT 1762

r′ = К₀ + К₁ × Т + К₂Т²;                                                    (15)

r_t = r′ × [1 + К18 × (t - 20)] + К19 × (t - 20);                                   (16)

r = r_t × [1 + (К20A + K20B × P) × P] + (К21A + K21B × P) × P                     (17)

где K18, K19, K20A, K20B, K21A, K21B - коэффициенты преобразователя плотности (берут из сертификата на преобразователь плотности);

Р - среднее значение давления на данном УУН, МПа × 10;

t - среднее значение температуры на данном УУН, °С.

Относительная погрешность ЦБОИ (ЦБОИ с суммирующим прибором) Кор-Mac при каждом измерении не должна превышать

- по каналу измерения объема ± 0,1 %;

- по каналу пересчета массы брутто ± 0,15 %.

6.3.4. Определение метрологических характеристик ЦБОИ Солартрон (ЦБОИ с суммирующим прибором)

Определение метрологических характеристик ЦБОИ проводят при значениях коэффициента преобразования ТПР К, равных минус 10 % К_ном и плюс 10 % К_ном, при частоте 1000 Гц.

На имитаторе сигналов преобразователя плотности выставляют значение периода, соответствующее минимальному (при К = -10 % К_ном) и максимальному (при К = +10 % К_ном) значению плотности нефти на данном УУН за год, рассчитанной по формуле (20).

Замкнуть переключатель 4 (черт. 4) и 11 (черт. 5). При срабатывании «Преднаб. mах» счетчика импульсов 8 (черт. 4) и 9 (черт. 5) останавливается счетчик импульсов 7, одновременно прекращается поступление импульсов на вход ЦБОИ, после чего необходимо разомкнуть переключатель.

При каждом значении коэффициента преобразования проводят не менее трех измерений. Результаты измерений заносят в протокол, форма которого приведена в приложении 3.

Обработку результатов измерений проводят в следующей последовательности.

Относительную погрешность ЦБОИ (ЦБОИ с суммирующим прибором) по каналу пересчета массы брутто определяют по формуле

                                                  (18)

где N_mi - значение накапливаемых импульсов по каналу пересчета массы брутто, снятое со счетчика импульсов 8 (черт. 4) и 9 (черт. 5) при i-ом измерении (1 импульс соответствует 1 т);

N_mpi - значение накапливаемых импульсов по каналу пересчета массы брутто, рассчитанное по формуле

                                                (19)

где N_i - количество импульсов, поступивших на вход счетчика импульсов 7;

К - коэффициент преобразования ТПР, имп./м³, устанавливаемый на ЦБОИ (черт. 4) или на вторичных приборах (черт. 5);

n - количество входных каналов суммирующего прибора;

r = значение плотности нефти, кг/м³, рассчитанное по формуле

r′ = К₀ + К₁ × Т + К₂Т²,                                                    (20)

r = r′ + Pи_{max (min)} × 145,04 × K_р,                                            (21)

где K₀, K₁, К₂ - постоянные коэффициенты преобразователя плотности (берут из сертификата на преобразователь плотности);

Pи_max(min) - максимальное или минимальное избыточное давление жидкости в преобразователе плотности, МПа;

145,04 - коэффициент, учитывающий соотношение между  и кг/(м³ × МПа);

К_р - коэффициент давления датчика плотности (берут из сертификата на датчик плотности).

Относительная погрешность ЦБОИ (ЦБОИ с суммирующим прибором) Солартрон по каналу измерения массы брутто не должна превышать ± 0,1 % при каждом измерении.

6.3.5. Определение метрологических характеристик прибора Ультраквант.

Определение метрологических характеристик прибора Ультраквант проводят на частоте 1000 Гц.

Проводят сравнение показаний прибора Ультраквант в режиме измерения частоты с показаниями частотомера, в режиме определения коэффициента преобразования - с расчетными значениями коэффициента преобразования.

Замкнуть переключатель 7. При срабатывании «Преднаб. mах» счетчика импульсов 1 останавливается счетчик импульсов 6, одновременно прекращается поступление импульсов на вход прибора Ультраквант, после чего необходимо разомкнуть переключатель 7.

При каждом режиме проводят не менее трех измерений. Результаты измерений заносят в протокол, форма которого приведена в приложении 5.

На УУН, контрольные ТПР которых переведены в разряд рабочих, прибор Ультраквант поверяют только в режиме измерения частоты.

Обработку результатов измерений проводят в следующей последовательности.

Относительные погрешности прибора Ультраквант при работе в режиме измерения частоты определяют по формулам

                                                   (22)

                                                    (23)

                                                    (24)

где f_1i, f_2i, f_3i - значения частот соответственно рабочего, резервного и контрольного ТПР, отсчитанные по прибору Ультраквант при i-том измерении, Гц;

f_1чi, f_2чi, f_3чi - значения частот соответственно рабочего, резервного и контрольного ТПР, отсчитанные по частотомерам 2 и 5, Гц.

Абсолютные погрешности прибора Ультраквант при работе в режиме определения коэффициента преобразования определяют по формулам

                                                  (25)

                                                 (26)

где K_1i, K_2i - значения коэффициентов преобразования рабочего и резервного ТПР, считанные с индикатора прибора Ультраквант при i-ом измерении, имп/м³;

K_1pi, K_2pi - значения коэффициентов преобразования рабочего и резервного ТПР, имп/м³, определенные по формулам

                                                        (27)

                                                        (28)

где N_1i, N_2i - количество импульсов, поступивших на вход рабочего и резервного каналов, отсчитанное по счетчику импульсов 6 при i-ом измерении, имп.

Погрешность прибора Ультраквант не должна превышать

± 0,1 % - в режиме измерения частоты;

± 1 младшего разряда коэффициента преобразования - в режиме определения коэффициента преобразования.

7. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

7.1. Результаты поверки оформляют протоколами, приведенными в приложениях 1 - 5, которые являются неотъемлемой частью свидетельства.

7.2. При положительных результатах поверки оформляют свидетельство о поверке прибора, форма которого приведена в приложении А ПР 50.2.006-94, и ставят клеймо на мастику одного из крепежных винтов на передней панели прибора.

При поверке приборов на месте эксплуатации выставляют рабочий коэффициент преобразования ТПР на вторичных приборах и ЦБОИ и клеймят.

При поверке приборов в лаборатории вторичные приборы и ЦБОИ клеймят после проведения поверки ТПР и установления рабочего коэффициента преобразования на месте эксплуатации при наличии действующего свидетельства на поверку приборов.

7.3. При отрицательных результатах поверки прибор к эксплуатации не допускают, оттиск поверительных клейм гасят, свидетельство о поверке аннулируют и выдают извещение о непригодности, форма которого приведена в приложении Б ПР 50.2.006-94.

Приложение 1

ПРОТОКОЛ
поверки вторичного прибора

Тип ______________________________ Зав.номер ____________________________

Место проведения поверки ________________________________________________

m =          , К_т =          °С^-1 при t_cp = °С

Подпись лица, проводившего поверку _______________________________________

Дата проведения поверки    «_____»_______________ 199 г.

Приложение 2

Приложение 3

ПРОТОКОЛ
поверки ЦБОИ Кор-Mac (ЦБОИ с суммирующим прибором)

Тип ______________________________ Зав.номер ________________________________

Место проведения поверки ___________________________________________________

Коэффициенты преобразователя плотности K₀ =           , К₁ =     , К₂ =

К18 =       , К19 =       , К20А =         , К20В =         , К21А =         , К21В =

Р =                МПа, t =            °С, К_у =               , n =

Подпись лица, проводившего поверку _____ Дата проведения поверки «__»_____ 199 г.

Приложение 4

Приложение 5

ПРОТОКОЛ
поверки прибора Ультраквант

Тип _______________________ Зав.номер ____________________________

Место проведения поверки _________________________________________

Определение погрешностей прибора Ультраквант в режиме измерения частоты

Определение погрешностей прибора Ультраквант в режиме определения коэффициента преобразования

Подпись лица, проводившего поверку _____ Дата проведения поверки «__»_____ 199 г.

СОДЕРЖАНИЕ
