РЕКОМЕНДАЦИИ
ПО ПРИМЕНЕНИЮ
ОГРАНИЧИТЕЛЕЙ ГОЛОЛЕДООБРАЗОВАНИЯ
И КОЛЕБАНИЙ ОГК,
ГАСИТЕЛЕЙ ПЛЯСКИ ТИПА ГПР

СО 34.20.263-2005

Москва 2008

Разработано Филиалом ОАО «Инженерный центр ЕЭС» - «Фирма ОРГРЭС»

Исполнители Р.С. КАВЕРИНА, Л.В. ЯКОВЛЕВ, Л.А. ДУБИНИЧ

Утверждено Филиалом ОАО «Инженерный центр ЕЭС» - «Фирма ОРГРЭС» 04.04.2005

Заместитель главного инженера Ф.Л. КОГАН

С изменениями авторскими.

1 НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

1.1 Настоящее Руководство распространяется на проектируемые и находящиеся в эксплуатации воздушные линии электропередачи напряжением 35 - 750 кВ в части борьбы с пляской проводов активными методами - с использованием гасителей пляски.

1.2 Руководство предназначено для персонала предприятий, осуществляющих эксплуатацию электрических сетей, а также для работников научно-исследовательских и проектных институтов, работающих по совершенствованию действующих, строящихся и модернизируемых линий электропередачи.

1.3 Руководство содержит основные направления и методы борьбы с пляской проводов на ВЛ, а также рекомендуемые к применению на линиях ограничители гололедообразования и колебаний типа ОГК, гасители пляски типа ГПР.

2 ОБЩАЯ ЧАСТЬ

Провода воздушных линий электропередачи в результате воздействия ветра в различной степени подвержены колебаниям. В зависимости от характера колебаний проводов применяются различные способы защиты. К числу наиболее распространенных видов колебаний проводов относятся: вибрация, субколебания, от действия аэродинамического следа и пляска проводов.

Пляска является одной из наиболее опасных разновидностей колебаний проводов ВЛ, вызываемая ветром при наличии на проводе гололеда. Известны случаи, когда пляска происходит и без гололеда, например при косых ветрах, направленных под острым углом к трассе ВЛ, при сильных ливневых дождях, при возникновении короны и т.д. Однако, наиболее опасной и наиболее часто встречающейся является пляска с односторонним гололедом при скорости ветра от 5 до 24 м/с и амплитудой от нескольких метров до значений равных стреле провеса и частотой от 0,2 до 2 Гц. Борьба с пляской или снижением ее интенсивности до безопасных величин является одной из наиболее острых проблем на ВЛ.

К настоящему времени имеются как активные, так и пассивные методы борьбы с пляской. К пассивным методам борьбы с пляской относятся: увеличение расстояний между проводами, исключающее схлестывание проводов, или установка междуфазовых изолирующих распорок, предотвращающих недопустимое сближение проводов и тросов между собой.

Активные методы борьбы с пляской заключаются в использовании различных устройств ограничивающих явление пляски или причины ее возникновения. В настоящем Руководстве рассматриваются активные методы борьбы с пляской проводов с помощью ограничителей гололедообразования и колебаний типа ОКГ и гасителей пляски типа ГПР.

3 ОСНОВНЫЕ НАПРАВЛЕНИЯ И АКТИВНЫЕ МЕТОДЫ БОРЬБЫ С ГОЛОЛЕДОМ И ПЛЯСКОЙ ПРОВОДОВ

В мировой практике используются различные устройства и конструктивные решения по борьбе с пляской проводов. Многообразие устройств по защите проводов и грозозащитных тросов усложнило вопросы их применения в эксплуатации, увеличило стоимость, а в некоторых случаях снижало надежность их работы. Анализ всех используемых решений показал, что на основе современных достижений в этой области стало возможным создать универсальные способы и унифицированные устройства, снижающие пляску проводов до безопасной величины.

Полученный в течение последних 10-ти лет в России, Японии, Америке и Западной Европе опыт борьбы с пляской проводов позволил определить перспективные направления в разработке противоплясочной системы и уточнить технические характеристики гасителей пляски, а также все смежные вопросы, требующие внимания при их практическом применении.

Сравнительно медленное освоение новых направлений и методов по борьбе с гололедом, пляской и вибрацией объясняются следующими причинами:

- исследователи искали решения гашения пляски в полном ее подавлении, гололеда - в предотвращении его появления или полной ликвидации, а не в ограничении до безопасных значений, которые обеспечивали бы с определенной гарантией по надежность высоковольтной линии;

- недостаточно исследовался вопрос на стадии протекания этих явлений, особенно в части снижения их физических показателей (амплитуда, фазовый угол, энергия поглощения);

- не учитывалось, что все устройства работают в динамическом режиме в автоколебательном процессе, а в таких случаях надежная защита обеспечивается из условий баланса поступаемой «внешней» энергии (от ветра) и затрачиваемой «внутренней» энергией обусловленной работой гасителя и самодемпфированием провода.

Теоретические и экспериментальные исследования Фирмы ОРГРЭС показали, что технические решения по борьбе с пляской и отложениями гололеда могут быть найдены при применении комплексных устройств - ограничителей, позволяющих одновременно гасить вибрацию и пляску проводов и ограничивать величину гололедообразования до размеров, не превышающие расчетных значений. Испытания в лабораторных условиях и эксплуатация этих устройств на действующих линиях подтвердили это положение.

Принцип работы ограничителей заключается в следующем:

- защита от сверхрасчетного гололеда - за счет увеличения жесткости провода на кручение при установке грузов на рычаге (к ним относятся маятниковые гасители), при которых хотя и образуется односторонний гололед, но он меньше по массе цилиндрического гололеда;

- защита от пляски проводов - за счет неравномерной установки гасителей в пролете, в результате чего гололед откладывается в подпролетах разной формы и с разными аэродинамическими характеристиками, а также за счет использования грузов, как гасителей пляски маятникового типа;

- защита от вибрации - за счет использования в техническом решении ограничителей конструктивных элементов гасителя вибрации (грузов, гибких элементов).

4 ПРИМЕНЕНИЕ ОГРАНИЧИТЕЛЕЙ ГОЛОЛЕДООБРАЗОВАНИЯ И КОЛЕБАНИЙ ПРОВОДОВ

В последнее время разработаны следующие конструкции для защиты ВЛ от колебаний проводов и сверхрасчетного гололеда:

4.1 Ограничители типа ОГК (рисунок 1) - для защиты одиночных проводов от всех видов колебаний и гололеда.

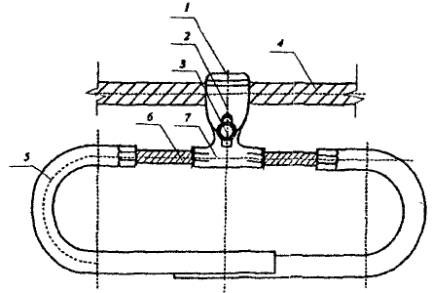

1 - захват зажима; 2 - плашка зажима; 3 - крепежный болт; 4 - провод: 5 - груз; 6 - упругий элемент, 7 - зажим ограничителя

Рисунок 1 - Ограничитель гололедообразования

В обозначении ограничителя гололедообразования и колебаний типа ОГК применяется следующая кодификация:

ОГК - 1-2/3, где

1 - вес груза ограничителя; 2 - диаметр тросика; 3 - марка зажима.

Марка ограничителей, количество их в пролете и места их установки выбираются в соответствии с диаметром провода и длины пролета в соответствии с таблицами 1 - 3. Ограничители устанавливаются в пролете на расстояние между собой в пределах 100 м с неравными интервалами 30 - 50 м.

Таблица 1 - Марки и основные параметры ограничителей типа ОГК

№ п.п.

Марка ограничителя

Диаметр провода/каната, на которые устанавливается ограничитель, мм

Марка зажима* для провода/каната

Диапазон частот для данного типа провода и каната, Гц

Масса ограничителя, кг

1

ОГК-1,0-9,1

9,6 - 11,4/9 - 11

1/1

12 - 70

1,50

2

ОГК-3,0-11

13,5 - 17,1/13 - 15

1-2/1

10 - 55

3,50

3

ОГК-5,0-13

17,5 - 21,6/16 - 17

2/2

8 - 50

5,60

4

ОГК-7,0-13

22,4 - 30,6/18,5 - 22,5

3-4/2-3

5 - 35

7,70

* Марка зажима. 1 - для диаметра провода от 9,0 мм до 15,0 мм;

2 - для диаметра провода от 15,1 мм до 22,0 мм;

3 - для диаметра провода от 22,1 мм до 29,0 мм;

4 - для диаметра провода от 29,1 мм до 38,0 мм

Таблица 2 - Марки и количество ограничителей в зависимости от длины пролета

Марта провода

Марка ограничителя

Длина пролета (м) при рекомендуемом количестве ограничителей в пролете

1

2

3

4

5

С50

ОГК-1,0-9,1











С70

70 - 120

120 - 190

190 - 250

-

-

АС-50/8

АС-70/11











С100

ОГК-3,0-11











С120











С135











АС-95/16











АС-70/72

70 - 120

120 - 190

190 - 250

250 - 310

310 - 360

АС-120/19











АС-120/27











АС-150/19











АС-150/24











С150

ОГК-5,0-13











С170











АС-150/34

80 - 140

140 - 210

210 - 280

280 - 350

350 - 420

АС-185/24

АС-185/29











АС-185/43











АС-205/27











АС-240/32

90 - 180

180 - 270

270 - 350

350 - 400

400 - 540

АС-240/39











С200

ОГК-7,0-13











С260











С300











АС-240/56











АС-300/39

100 - 190

90 - 280

80 - 370

370 - 450

450 - 570

АС-300/48











АС-300/66











АС-300/67











АС-330/30











АС-330/43











АС-400/18











АС-400/22











АС-400/51

120 - 200

200 - 290

290 - 380

380 - 470

470 - 600

АС-400/64

АС-500/26











АС-500/27











АС-500/64











Таблица 3 - Количество ограничителей и места их установки в пролете

Количество ограничителей в пролете

Места установки ограничителей (в долях длины пролета)

1-й

2-й

3-й

4-й

5-й

1

10/23

-

-

-

-

2

9/23

16/23

-

-

-

3

3/23

10/23

16/23

-

-

4

3/23

9/23

13/23

16/23

-

5

3/23

7/23

10/23

15/23

19/23

4.2 Гасители пляски типа ГПР (рисунок 2) предназначены для защиты от пляски фазы расщепленной на два, три и более проводов, они устанавливаются на плашки горизонтальных дистанционных распорок (рисунок 3, 4).

В обозначении гасителя пляски типа ГПР применяется следующая кодификация:

ГПР - 1-2/3, где

1 - вес груза гасителя; 2 - диаметр тросика; 3 - марка зажима

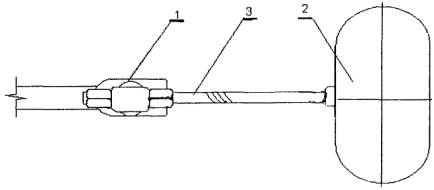

1 - зажим; 2 - груз; 3 - гибкий элемент

Рисунок 2 - Гаситель пляски типа ГПР

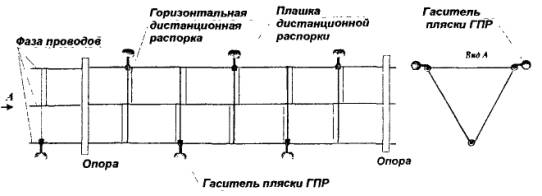

Рисунок 3 - Схема установки гасителей пляски типа ГПР на фазу, расщепленную на три провода

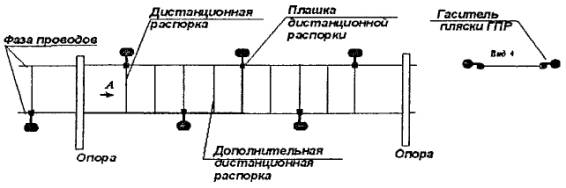

Рисунок 4 - Схема установки гасителей пляски типа ГПР на фазу, расщепленную на два провода

Гасители пляски проводов ГПР выпускаются трех типоразмеров.

Марки гасителей ГПР и проводов, на которых они применяются, приведены в таблице 4.

Таблица 4 - Гасители пляски ГПР

№ п.п.

Марка провода

Марка гасителя

1

АС-240 ÷ АС-300/67

ГПР-2,4-13

2

АС-300/204 ÷ АС-500/64

ГПР-3,2-13

3

АС-500/204 ÷ АС-700/86

ГПР-4,0-13

При установке гасителей пляски типа ГПР на фазу, расщепленную на два провода, для обеспечения жесткости фазы на кручение устанавливаются дополнительные дистанционные распорки, которые показаны на рисунке 4.
