ПРОКЛАДКИ АСБОМЕТАЛЛИЧЕСКИЕ
ДЛЯ ФЛАНЦЕВ АРМАТУРЫ

Конструкция, размеры и общие технические требования

ОСТ 26.260.463-99

Предисловие

1 РАЗРАБОТАН Дочерним открытым акционерным обществом «Центральное конструкторское бюро нефтеаппаратуры» (ДАО «ЦКБН»)

2 ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕ Техническим комитетом 260 «Оборудование химическое и нефтеперерабатывающее»

3 ВВЕДЕН ВПЕРВЫЕ





ОАО «НИИхиммаш»

Зарегистрировано 99.08.31 № 144

Заместитель Генерального директора

В.В. Раков



OCT 26.260.463-99

ОТРАСЛЕВОЙ СТАНДАРТ

ПРОКЛАДКИ АСБОМЕТАЛЛИЧЕСКИЕ
ДЛЯ ФЛАНЦЕВ АРМАТУРЫ

Конструкция, размеры и общие технические требования

Дата введения 1999-09-01

1 Область применения

Настоящий стандарт устанавливает конструкцию, размеры и общие технические требования на прокладки асбометаллические для фланцевых соединений арматуры и трубопроводов на условное давление Ру от 1,0 до 6,3 МПа и температуру от минус 70 до 475 °С.

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 1173-93 Ленты медные. Технические условия.

ГОСТ 2208-91 Ленты латунные общего назначения. Технические условия.

ГОСТ 2850-95 Картон асбестовый. Технические условия.

ГОСТ 4986-79 Лента холоднокатаная из коррозионно-стойкой и жаростойкой стали. Технические условия.

ГОСТ 13726-97 Ленты из алюминия и алюминиевых сплавов. Технические условия.

ГОСТ 21631-76 Листы из алюминия и алюминиевых сплавов. Технические условия.

ГОСТ 23779-95 Бумага асбестовая. Технические условия.

3 Конструкция и размеры

3.1 Прокладки по конструкции и размерам предусматриваются двух типов:

Тип 1 - плоские (рисунок 1, таблица 1);

Тип 2 - гофрированные (рисунок 2, таблица 2).

Тип 1

___________

* Для прокладок с оболочкой из стали b = 1,7 мм.

Для прокладок с оболочкой из меди, латуни и алюминия b = 2 мм.

Рисунок 1

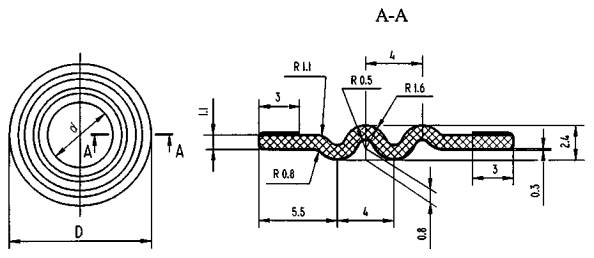

Тип 2

Количество гофр показано условно

Рисунок 2

Таблица 1

Размеры в миллиметрах

Проход условный фланца Dy

Давление условное Ру, МПа

Тип уплотнительной поверхности фланца

Номер прокладки

D

d

Масса, кг

асбо-стальных

асбо-алюмин.

асбо-медных

асбо-латунных

10

2,5; 4,0; 6,3;

выступ-впадина

1

34

14

0,005

0,003

0,006

0,006

2,5

соединит. выступ

2

39

20

0,007

0,004

0,008

0,008

15

2,5; 4,0; 6,3;

выступ-впадина















2,5

соединит. выступ

3

45

25

0,008

0,005

0,010

0,010

20

2,5; 4,0; 6,3;

выступ-впадина

4

50



0,010

0,006

0,013

0,013

2,5

соединит. выступ

5

57

30

0,012

0,007

0,015

0,014

25

2,5; 4,0; 6,3;

выступ-впадина















2,5

соединит. выступ

6

65

38

0,015

0,009

0,020

0,019

32

2,5; 4,0; 6,3;

выступ-впадина















2,5

соединит. выступ

7

75

45

0,018

0,011

0,024

0,023

40

2,5; 4,0; 6,3;

выступ-впадина















2,5

соединит. выступ

8

88

58

0,022

0,013

0,028

0,027

50

1,0 - 6,3

выступ-впадина















1,0; 1,6; 2,5

соединит. выступ

9

102

72

0,027

0,016

0,035

0,034

65

2,5; 4,0; 6,3;

выступ-впадина

10

109

79

0,032

0,019

0,040

0,038

2,5

соединит. выступ

11

120

90

0,034

0,020

0,045

0,043

80

2,5; 4,0; 6,3;

выступ-впадина















2,5

соединит. выступ

12

138

108

0,038

0,023

0,050

0,048

100

1,0 - 6,3

выступ-впадина

13

149

119

0,042

0,025

0,055

0,053

1,0; 1,6; 2,5

соединит. выступ

14

158

128

0,045

0,027

0,060

0,058

125

1,0 - 6,3

выступ-впадина

15

175

145

0,050

0,030

0,065

0,063

1,0; 1,6; 2,5

соединит. выступ

16

188

158

0,053

0,032

0,070

0,067

150

1,0 - 6,3

выступ-впадина

17

203

173

0,059

0,035

0,075

0,072

1,0; 1,6; 2,5

соединит. выступ

18

212

182

0,060

0,036

0,078

0,074

200

1,0 - 6,3

выступ-впадина

19

259

229

0,076

0,045

0,095

0,090

1,0; 1,6; 2,5

соединит. выступ

20

268

238

0,079

0,047

0,100

0,095

250

1,0 - 6,3

выступ-впадина

21

312

282

0,090

0,055

0,118

0,112

1,0; 1,6; 2,5

соединит. выступ

22

320

290

0,094

0,056

0,120

0,115

300

1,0 - 6,3

выступ-впадина

23

363

333

0,108

0,064

0,135

0,130

1,0; 1,6; 2,5

соединит. выступ

24

370

340

0,112

0,066

0,140

0,135

350

1,0 - 6,3

выступ-впадина

25

421

391

0,126

0,075

0,160

0,153

1,0; 1,6; 2,5

соединит. выступ

26

430

400

0,129

0,077

0,165

0,158

400

1,0 - 6,3

выступ-впадина

27

473

443

0,143

0,085

0,180

0,173

1,0; 1,6; 2,5

соединит. выступ

28

482

452

0,144

0,086

0,185

0,178

500

1,0 - 6,3

выступ-впадина

29

575

545

0,174

0,103

0,215

0,206

1,0

соединит. выступ

30

585

555

0,177

0,105

0,220

0,210

1,6; 2,5



31

610

580

0,185

0,110

0,230

0,220

600

1,0

соединит. выступ

32

685

655

0,209

0,124

0,260

0,250

1,6



33

720

690

0,220

0,131

0,275

0,264

Пример условного обозначения прокладки типа 1 № 11 с оболочкой из алюминия (шифр 1):

ПРОКЛАДКА 1-11-1 ОСТ 26.260.463-99

То же, с оболочкой из меди (шифр 4):

ПРОКЛАДКА 1-11-4 ОСТ 26.260.463-99

Таблица 2

Размеры в миллиметрах

Проход условный фланца Dy

Давление условное Ру, МПа

Тип уплотнительной поверхности фланца

Номер прокладки

D

d

Масса, кг

асбо-стальных

асбо-алюмин.

асбо-медных

асбо-латунных

40

2,5

соединит. выступ

8

88

54

0,023

0,015

0,032

0,031

50

1,6 - 6,3

выступ-впадина

2,5

соединит. выступ

9

102

64

0,028

0,019

0,040

0,039

65

2,5; 4,0; 6,3

выступ-впадина

10

109

68

0,031

0,021

0,045

0,043

2,5

соединит. выступ

11

120

82

0,037

0,025

0,053

0,051

80

2,5; 4,0; 6,3

выступ-впадина

2,5

соединит. выступ

12

138

92

0,045

0,031

0,065

0,063

100

2,5; 4,0; 6,3

выступ-впадина

13

149

100

0,05

0,034

0,072

0,069

1,6; 2,5

соединит. выступ

14

158

118

0,049

0,033

0,070

0,067

125

2,5; 4,0; 6,3

выступ-впадина

15

175

126

0,059

0,041

0,085

0,082

2,5

соединит. выступ

16

188

145

0,056

0,039

0,080

0,077

150

1,6 - 6,3

выступ-впадина

17

203

148

0,078

0,054

0,112

0,110

1,6; 2,5

соединит. выступ

18

212

172

0,069

0,047

0,100

0,096

200

1,6 - 6,3

выступ-впадина

19

259

206

0,100

0,074

0,154

0,148

1,6; 2,5

соединит. выступ

20

268

224

0,098

0,067

0,140

0,135

250

1,6 - 6,3

выступ-впадина

21

312

258

0,133

0,093

0,190

0,183

1,6; 2,5

соединит. выступ

22

320

278

0,112

0,077

0,160

0,154

300

1,6 - 6,3

выступ-впадина

23

363

308

0,160

0,110

0,230

0,220

1,6; 2,5

соединит. выступ

24

370

330

0,126

0,086

0,180

0,173

Пример условного обозначения прокладок типа 2 № 11 с оболочкой из алюминия (шифр 1):

ПРОКЛАДКА 2-11-1 ОСТ 26.260.463-99

То же, с оболочкой из меди (шифр 4):

ПРОКЛАДКА 2-11-4 ОСТ 26.260.463-99

4 Общие технические требования

4.1 Прокладки должны изготавливаться в соответствии с требованиями настоящего стандарта по чертежам, утвержденным в установленном порядке.

4.2 Прокладки должны изготавливаться из металлической оболочки и мягкого наполнителя.

4.3 Материал оболочек прокладок должен соответствовать таблице 3.

Материал оболочек прокладок выбирается в каждом отдельном случае в зависимости от условий эксплуатации.

Материал наполнителя прокладок - картон асбестовый по ГОСТ 2850 или бумага асбестовая по ГОСТ 23779.

Таблица 3

Шифр

Оболочка

Материал

S, мм

Температура, °С

1

Лента ADOM или ADIM ГОСТ 13726

0,3

до +425

2

Лист ADOM или АDIM ГОСТ 21631

3

Лента НМЛ63 ГОСТ 2208

4

Лента M1 или М3 ГОСТ 1173

до +315

5

Лента М-НТ-12Х13 ГОСТ 4986

0,2

до +450

6

Лента М-НТ-08Х18Н10Т ГОСТ 4986

до +475

Допускается изготовление оболочки прокладок из других материалов, исходя из условий эксплуатации, по нормативно-технической документации, утвержденной в установленном порядке.

4.4 Торцевые привалочные поверхности прокладок должны быть без видимых дефектов.

Для прокладок типа 1 с Ду > 300 мм допускается наличие одного сварного шва оболочки, при этом твердость сварного шва не должна превышать твердость основного металла более, чем на 20 единиц по Бринеллю.

4.5 Вершины гофр прокладок должны лежать в одной плоскости.

4.6 Предельные отклонения:

по толщине прокладки - ± 0,1 мм;

по высоте прокладки - ±0,3 мм;

и D - h15; d - H15.

4.7 При поставке прокладок как самостоятельных изделий (запасные части) маркировать на бирке, прикрепленной к связке прокладок товарный знак предприятия-изготовителя, условное обозначение, марку материала количество прокладок и номер настоящего документа.

Для прокладок, не имеющих самостоятельной поставки, маркировать в порядке, принятом на предприятии-изготовителе.
