ТИПОВАЯ ТЕХНОЛОГИЧЕСКАЯ КАРТА (ТТК)
К-1-20-7
ПОГРУЖЕНИЕ
ЖЕЛЕЗОБЕТОННЫХ СВАЙ ПРИ УСТРОЙСТВЕ ФУНДАМЕНТОВ
ПОД СТАЛЬНЫЕ ОДНОСТОЕЧНЫЕ ОПОРЫ НА ОТТЯЖКАХ ВЛ 35-500 кВ
1. ОБЛАСТЬ ПРИМЕНЕНИЯ
1.1. Технологическая карта разработана на погружение призматических железобетонных свай длиной до 12 м при устройстве фундаментов под стальные одностоечные опоры на оттяжках в немерзлых грунтах, кроме болотистых.
1.2. Карта служит руководством при строительстве линий электропередачи, а также пособием для проектирования производства работ.
1.3. В состав работ, рассматриваемых картой, входят:
- подготовка агрегата к работе;
- подтаскивание свай к месту погружения и заводка их под молот;
- забивка свай;
- расстроповка свай;
- перемещение агрегата по свайному полю.
2. ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ СТРОИТЕЛЬНОГО ПРОЦЕССА
2.1. До погружения свай должны быть закончены работы, предусмотренные п.0.2 общей части.
2.2. Погружение свай производится агрегатом СП-49 с дизель-молотом С-330 последовательно для каждого из фундаментных блоков (рис. 7-1).

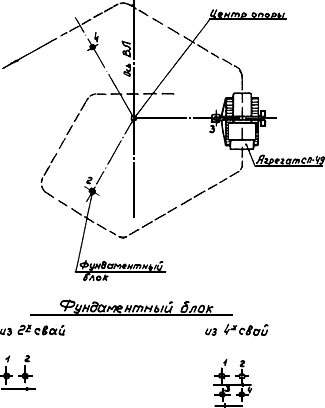

Рис.7-1. Последовательность забивки свай под одностоечную опору с оттяжками
2.3. Технологическая последовательность производства работ по погружению свай агрегатом СП-49 и указания по технике безопасности см. общую часть.
2.4. Калькуляция трудовых затрат
|
Обоснование |
Наименование работ |
Един. изм. |
Объем работ |
Норма времени на един. изм., чел.-ч |
Затраты труда на весь объем работ, чел.-дн. |
|
Местная норма |
Погружение железобетонных свай для одностоечных опор на оттяжках при четырехсвайном фундаменте |
1 свая |
4 |
3,6 |
1,76 |
|
" |
То же, при семисвайном фундаменте |
1 свая |
7 |
3,6 |
3,07 |
|
" |
То же, при пятисвайном фундаменте |
1 свая |
5 |
3,6 |
2,2 |
|
" |
То же, при восьмисвайном фундаменте |
1 свая |
8 |
3,6 |
3,51 |
|
" |
То же, при двенадцатисвайном фундаменте |
1 свая |
12 |
3,6 |
5,27 |
|
" |
То же, при четырнадцатисвайном фундаменте |
1 свая |
14 |
3,6 |
6,15 |
|
" |
То же, при шестнадцатисвайном фундаменте |
1 свая |
16 |
3,6 |
6,58 |
3. ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ
|
Показатель |
Кол-во свай на фундамент, шт. |
||||||
|
4 |
7 |
5 |
8 |
12 |
14 |
16 |
|
|
Трудоемкость, чел.-дн. |
1,76 |
3,07 |
2,2 |
3,51 |
5,27 |
6,15 |
6,58 |
|
Численность звена, чел. |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
|
Продолжительность погружения свай для одной опоры, смен |
0,59 |
1,02 |
0,73 |
1,17 |
1,76 |
2,05 |
2,19 |
|
Производительность звена за смену, опор |
1,69 |
0,98 |
1,37 |
0,85 |
0,57 |
0,49 |
0,46 |
4. МАТЕРИАЛЬНО-ТЕХНИЧЕСКИЕ РЕСУРСЫ
4.1. Ведомость потребности в машинах, инструменте и материалах приведена в п.0.11 общей части.
4.2. Потребность в эксплуатационных материалах:
|
Наименование |
Един. изм. |
Норма на час работы машины |
Расход |
||||||
|
4 |
7 |
5 |
8 |
12 |
14 |
16 |
|||
|
Дизельное топливо: |
|
|
|
|
|
|
|
|
|
|
агрегат СП-49 |
кг |
7,6 |
38,3 |
63 |
45,5 |
76,6 |
114,9 |
138 |
153,2 |
|
дизель-молот С-330 |
" |
6,4 |
12,8 |
22,5 |
18 |
25,6 |
38,4 |
44,8 |
51,2 |
|
|
|
|
51,1 |
85,5 |
63,5 |
102,2 |
153,3 |
182,8 |
204,4 |
Примечание. Работа дизель-молота принята по чистому времени забивки свай, а работа трактора по продолжительности работы звена.
