ТИПОВАЯ ТЕХНОЛОГИЧЕСКАЯ КАРТА (ТТК)

К-1-20-5



ПОГРУЖЕНИЕ ЖЕЛЕЗОБЕТОННЫХ СВАЙ ПРИ УСТРОЙСТВЕ ФУНДАМЕНТОВ
ПОД СТАЛЬНЫЕ ОДНОСТОЕЧНЫЕ ОПОРЫ ВЛ 35-500 кВ





1. ОБЛАСТЬ ПРИМЕНЕНИЯ

1.1. Технологическая карта разработана на погружение призматических железобетонных свай длиной до 12 м при устройстве фундаментов под стальные одностоечные свободностоящие опоры в немерзлых грунтах, кроме болотистых.

1.2. Карта служит руководством при строительстве линий электропередачи, а также пособием для проектирования производства работ.

1.3. В состав работ, рассматриваемых картой, входят:

- подготовка агрегата к работе;

- подтаскивание свай к месту, погружение и заводка их под молот;

- расстроповка свай;

- перемещение агрегата по свайному полю.

2. ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ СТРОИТЕЛЬНОГО ПРОЦЕССА

2.1. До погружения свай должны быть закончены работы, предусмотренные п.0.2 общей части.

2.2. Погружение свай производится агрегатом СП-49 с дизель-молотом С-330. Техническая характеристика агрегата приведена в п.0.5 общей части.

2.3. Последовательность забивки назначается в зависимости от числа свай под одну ногу опоры, как это показано на рис. 5-1, 5-2, 5-3.

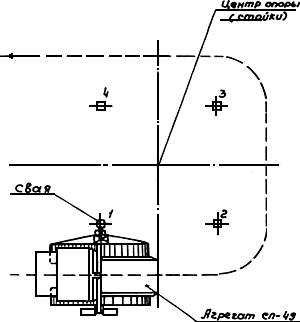

Рис. 5-1. Последовательность забивки свай под свободностоящую опору при одной свае под ногу

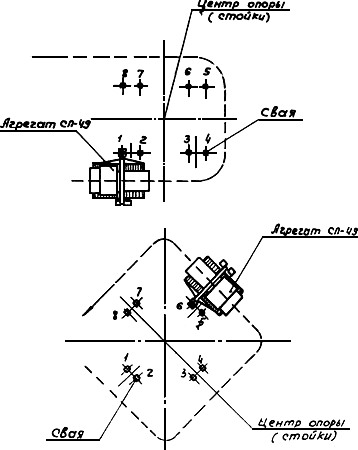

Рис. 5-2. Последовательность забивки свай под свободностоящую опору при двух сваях под ногу

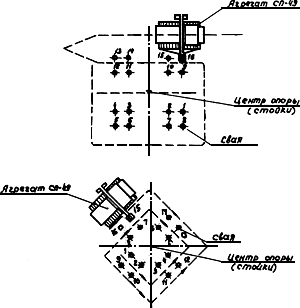

Рис. 5-3. Последовательность забивки свай под свободностоящую опору при четырех сваях под ногу





2.4. Техническую последовательность производства работ по погружению свай агрегатов СП-49 и указания по технике безопасности см. общую часть.





2.5. Калькуляция трудовых затрат



Обоснование (ЕНиР и др.)	Наименование работ	Един. изм.	Объем работ	Норма времени на един. изм., чел.-ч.	Затраты труда на весь объем работ, чел.-дн.
Местная норма	Погружение железобетонных свай для свободностоящих опор при четырехсвайном фундаменте	1 свая	4	3,6	1,76
"	То же, при восьмисвайном фундаменте	1 свая	8	3,6	3,52
"	То же, при шестнадцатисвайном фундаменте	1 свая	16	3,6	7,04



Примечания: 1. Нормы времени приняты по "Сборнику местных норм и расценок на работы по сооружению линий электропередачи", разработанному трестом "Уралэлектросетьстрой" и НИС-10 "Энергостройтруда". Свердловск 1969 г.

2. Здесь и в последующих картах на погружение свай затраты труда нормированы, исходя из длительности забивки одной сваи 30 мин.



3. ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ

Показатель	Кол-во свай на фундамент
	4	8	16
Трудоемкость, чел.-дн.	1,76	3,52	7,04
Численность звена, чел.	3	3	3
Продолжительность погружения железобетонных свай для одной опоры, смен	0,59	1,17	2,35
Производительность звена за смену, опор	1,7	0,86	0,43

4. МАТЕРИАЛЬНО-ТЕХНИЧЕСКИЕ РЕСУРСЫ

4.1. Ведомость потребности в машинах, инструменте и материалах приведена в п.0.11 общей части.

4.2. Потребность в эксплуатационных материалах:



Наименование	Един. изм.	Норма на час работы машины	Расход при кол. свай на фундамент
			4	8	16
Дизельное топливо:
агрегат СП-49	кг	7,6	36,9	73,8	147,6
дизель-молот С-330	"	6,4	12,8	25,6	51,2
			49,7	99,4	198,8



Примечание. Работа дизель-молота принята по чистому времени забивки свай, а работа трактора - по продолжительности работы звена.
