ТИПОВАЯ ТЕХНОЛОГИЧЕСКАЯ КАРТА (ТТК)

К-1-20-4





РАЗБИВКА ОСЕЙ ФУНДАМЕНТА И МЕСТ ПОГРУЖЕНИЯ СВАЙ
УНИФИЦИРОВАННЫХ СТАЛЬНЫХ ТРЕХСТОЕЧНЫХ СВОБОДНОСТОЯЩИХ ОПОР
ВЛ 35-500 кВ





1. ОБЛАСТЬ ПРИМЕНЕНИЯ

1.1. Технологическая карта К-1-20-4 служит руководством при разбивке осей и мест погружения свай для фундаментов унифицированных стальных трехстоечных свободностоящих опор ВЛ 35-500 кВ, а также пособием для проектирования производства работ.

1.2. В состав работ, рассматриваемых картой, входят:

- разбивка осей фундаментов опоры;

- разбивка мест погружения свай;

- закрепление осей и центров на местности.

2. ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ СТРОИТЕЛЬНОГО ПРОЦЕССА

2.1. До начала работ по разбивке осей фундаментов и мест погружения свай должны быть выполнены работы, предусмотренные п.0.2 общей части настоящего раздела.

2.2. Технологическая последовательность производства работ (рис. 4-1):

а) установить теодолит на стоянку, совпадающую с центром опоры (пикетным столбом);

б) направить трубу теодолита последовательно на центры смежных опор и определить угол поворота ВЛ для анкерно-угловых и промежуточно-угловых опор;

в) определить ось траверс, проходящих по биссектрисе угла поворота ВЛ;

г) определить ось, перпендикулярную оси траверс;

д) закрепить на местности оси центров фундаментных блоков при помощи осевых кольев;

е) закрепить центры фундаментных блоков на пересечении осей фундаментных блоков в соответствии с установочным чертежом и рис. 4-1;

ж) произвести закрепление мест погружения свай для двух- или четырехсвайных фундаментов. Ориентировка многосвайных фундаментных блоков относительно разбивочных осей в зависимости от способа закрепления опоры (на двух либо на четырех анкерных болтах) приведен на рис.4-1 (узел "А").

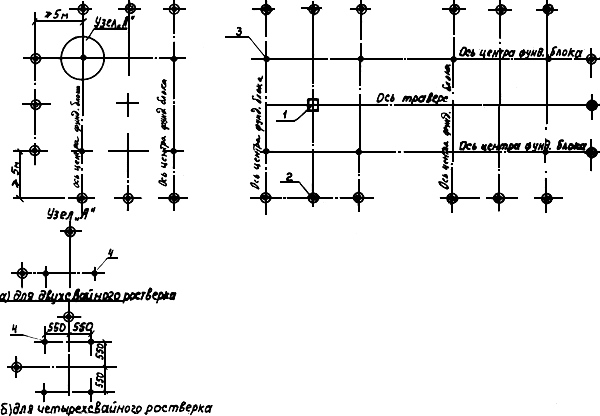

Рис. 4-1. Разбивка осей фундамента и мест погружения свай свободностоящих трехстоечных опор

1 - центр опоры (пикетный столб); 2 - колья для закрепления на местности основных
разбивочных осей; 3 - колья (шпильки) для закрепления на местности центра
фундаментного блока; 4 - колья (шпильки) для закрепления мест погружения свай





2.3. При разбивке осей фундамента и мест погружения свай - отклонение их от проектного положения в плане не должно превышать 5 мм.



2.4. Калькуляция трудовых затрат



Основание	Наименование работ	Един. изм.	Объем работ	Норма времени на ед. изм., чел.-ч	Затраты труда на весь объем работ, чел.-дн.
ЕНиР § 23-3-1	Разбивка мест погружения свай на углах поворота ВЛ:
9г	24-свайный фундамент	1 опора	1	6,7 7,7	0,82 0,94
9г, К=2	48-свайный фундамент	"	"	13,4 15,4	1,64 1,88



Примечания:

1. В числителе приведены нормы времени и затраты труда при производстве работ в немерзлых грунтах, в знаменателе - в мерзлых.

2. Продолжительность рабочего дня - 8,2 часа.



3. ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ

Показатель	Количество свай на фундамент
	24	48
Трудоемкость, чел.-дн.	0,82 0,94	1,64 1,88
Численность звена, чел.	3	3
Продолжительность разбивки для одной опоры, смен	0,27 0,31	0,54 0,63
Производительность звена за смену, опор	3,7 3,2	1,9 1,6



Данные, приведенные в числителе, относятся к немерзлым грунтам, а в знаменателе - к мерзлым.
