ФЕДЕРАЦИИ

ГОСТ Р
51891-2008

(ИСО 1161:1984)

Контейнеры грузовые серии 1

ФИТИНГИ

Технические условия

ISO 1161:1984
Series 1 freight containers - Corner fittings - Specification
(MOD)

Москва

Стандартинформ

2008

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»

Сведения о стандарте

1 ПОДГОТОВЛЕН Закрытым акционерным обществом «Промтрансниипроект» (ЗАО «Промтрансниипроект») и Открытым акционерным обществом «НИИВагоностроения» (ОАО «НИИВагоностроения») на основе собственного аутентичного перевода международного стандарта, указанного в пункте 4

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 246 «Контейнеры»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 23 июня 2008 г. № 126-ст

4 Настоящий стандарт является модифицированным по отношению к международному стандарту ИСО 1161:1984 «Контейнеры грузовые серии 1. Фитинги угловые. Технические условия» (ISO 1161:1984 «Series 1 freight containers - Corner fittings - Specification») путем внесения технических отклонений, объяснение которых приведено во введении к настоящему стандарту, и изменения его структуры.

Дополнительные слова, показатели и их значения, включенные в текст стандарта для учета потребностей национальной экономики Российской Федерации, выделены курсивом.

Сравнение структуры настоящего стандарта со структурой указанного международного стандарта приведено в дополнительном приложении Е.

Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (подраздел 3.5)

5 ВЗАМЕН ГОСТ Р 51891-2002 (ИСО 1161:1984)

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок - в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомления и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

СОДЕРЖАНИЕ

1 Область применения. 2

2 Нормативные ссылки. 3

3 Термины и определения. 3

4 Требования к размерам.. 3

4.1 Общие требования. 3

4.2 Дополнительные требования к размерам и изготовлению угловых и промежуточных фитингов. 7

5 Требования к прочности. 7

6 Требования к конструкции. 8

6.1 Нагрузки. 8

6.2 Основные элементы конструкции угловых и промежуточных фитингов. 10

7 Минимальная контактная поверхность верхнего углового и верхнего промежуточного фитингов. 10

8 Маркировка угловых и промежуточных фитингов. 10

Приложение А  (справочное) Примеры габаритных размеров угловых и промежуточных фитингов. 10

Приложение В  (справочное) Примеры типовых поворотных замков подъемных приспособлений. 11

Приложение С  (справочное) Руководство по выбору размеров и размещению поворотных замков для закрепления грузовых контейнеров на транспортных средствах. 12

С.1 Общие рекомендации. 12

С.2 Размеры приспособлений с четырьмя поворотными замками для закрепления контейнеров на транспортном средстве. 13

С.3 Размеры приспособлений с двумя штырями и двумя поворотными замками для крепления контейнеров на транспортном средстве. 16

С.4 Теоретический метод установления размеров и допусков, определяющих взаиморасположение кулачков (фиксаторов) поворотных замков на раме транспортного средства и крепления к ним угловых или промежуточных фитингов контейнеров. 17

Приложение D (обязательное) Дополнительные требования, отражающие потребности экономики страны.. 21

Приложение Е (справочное) Изменение структуры настоящего стандарта по отношению к ИСО 1161:1984. 23

Библиография. 23

Введение

Настоящий стандарт является модифицированным по отношению к международному стандарту ИСО 1161:1984 «Контейнеры грузовые серии 1. Фитинги угловые. Технические условия».

По сравнению с примененным международным стандартом ИСО 1161:1984 в текст настоящего стандарта внесены следующие изменения:

- в разделе 2 международные стандарты заменены на аналогичные национальные и добавлены ссылки на ГОСТ 977-88, ГОСТ 9454-78, ГОСТ 15150-69, которыми установлены используемые в стандарте технические условия и методы испытаний стальных отливок;

- стандарт дополнен разделом 3 «Термины и определения»;

- в разделе 4 пункт 4.1.1 дополнен объяснением, как определять правосторонние и левосторонние фитинги контейнера;

- в разделе 4 пункт 4.1.2 дополнен рисунком 5 общего вида контейнера типа Е;

- в разделе 6, подраздел 6.1, в таблице 1 представлены минимальные расчетные и испытательные нагрузки на угловые и промежуточные фитинги контейнера, которые в международном стандарте ИСО 1161:1984 представлены в пунктах 5.1.1, 5.1.2, 5.1.3, 5.1.4 и 5.1.5; изменены номера рисунков 6 и 7;

- таблицы С.1, С.2, С.3, С.5, С.6, С.7 и С.8 в приложении С дополнены контейнером типа 1DD;

- стандарт дополнен приложением D, содержащим требования, отражающие потребности экономики страны;

- стандарт дополнен приложением Е, содержащим изменение структуры настоящего стандарта по отношению к ИСО 1161:1984;

- стандарт дополнен структурным элементом «Библиография».

ГОСТ Р 51891-2008
(ИСО 1161:1984)

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

Контейнеры грузовые серии 1

ФИТИНГИ

Технические условия

Series 1 freight containers.
Fittings. Specifications

Дата введения - 2009-01-01

1 Область применения

Настоящий стандарт устанавливает основные размеры и требования к прочности угловых и промежуточных фитингов, предназначенных для грузовых контейнеров серии 1, соответствующих [1] и ГОСТ Р 51876. Настоящий стандарт не распространяется на угловые фитинги авиационных контейнеров [2].

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ Р 51876-2002 (ИСО 1496-1-90) Контейнеры грузовые серии 1. Технические требования и методы испытаний. Часть 1. Контейнеры общего назначения (ИСО 1496-1:1990, MOD)

ГОСТ Р 52202-2004 (ИСО 830-99) Контейнеры грузовые. Термины и определения (ИСО 830:1999, MOD)

ГОСТ 977-88 Отливки стальные. Общие технические условия

ГОСТ 9454-78 Металлы. Метод испытания на ударный изгиб при пониженных, комнатной и повышенных температурах

ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Термины и определения

В настоящем стандарте применены термины по ГОСТ Р 52202, а также следующий термин с соответствующим определением:

промежуточные фитинги: Элементы конструкции контейнеров типа Е, расположенные симметрично от вертикальной оси контейнера между угловыми фитингами на расстоянии, равном габаритным размерам контейнера типа А, и обеспечивающие установку, штабелирование, перегрузку и крепление контейнеров.

4 Требования к размерам

4.1 Общие требования

4.1.1 Размеры угловых нижних и верхних фитингов как правосторонних, так и левосторонних и допуски к ним должны соответствовать приведенным на рисунках 1 и 2. Каждый контейнер серии 1, кроме типа Е, должен иметь два верхних правосторонних и два верхних левосторонних угловых фитинга. Правосторонние и левосторонние фитинги определяют при размещении наблюдателя снаружи контейнера лицом против торца контейнера с дверями.

Нижние угловые фитинги должны иметь аналогичную конструкцию, за исключением торцевого отверстия. На рисунках 1 и 2 изображены верхний и нижний правосторонние угловые фитинги; размеры левосторонних угловых фитингов соответственно идентичны.

4.1.2 Контейнеры типа Е, помимо указанных в 4.1.1 угловых фитингов, должны дополнительно иметь два верхних правосторонних и два верхних левосторонних (рисунок 3), и два нижних правосторонних, и два нижних левосторонних (рисунок 4) промежуточных фитинга, соответствующие габаритным размерам контейнера типа А. Общий вид контейнера типа Е с угловыми и промежуточными фитингами представлен на рисунке 5.

4.1.3 Типовые наружные размеры, которые могут быть использованы при разработке конструкций угловых и промежуточных фитингов, приведены в качестве примера в приложении А.

Примечания

1 Сплошные и пунктирные линии обозначают обязательные элементы конструкции углового фитинга.

2 Штрихпунктирные линии обозначают вспомогательные элементы.

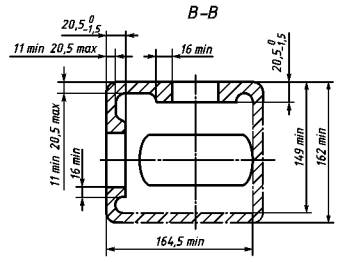

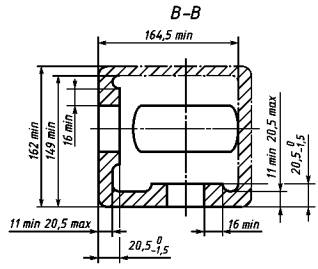

Рисунок 1 - Верхний правосторонний угловой фитинг

Примечания

1 Сплошные и пунктирные линии обозначают обязательные элементы конструкции углового фитинга.

2 Штрихпунктирные линии обозначают вспомогательные элементы.

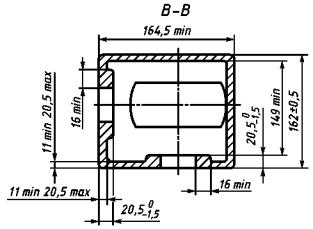

Рисунок 2 - Нижний правосторонний угловой фитинг

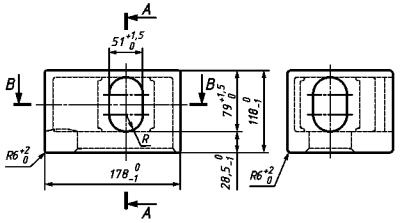

Рисунок 3 - Верхний промежуточный фитинг

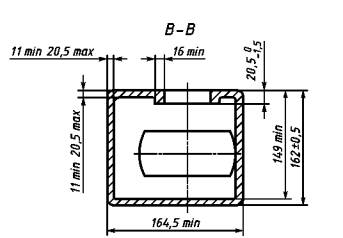

Рисунок 4 - Нижний промежуточный фитинг

Рисунок 5 - Контейнер типа Е с угловыми и промежуточными фитингами

4.2 Дополнительные требования к размерам и изготовлению угловых и промежуточных фитингов

4.2.1 Острые кромки необходимо притупить.

4.2.2 Необозначенный радиус скругления внутренних и наружных кромок отверстий должен быть 30-1,5 мм.

4.2.3 Угол пересечения двух кромок радиусом скругления 6 мм и кромки радиусом скругления 14,5 мм должен быть скруглен, при этом может быть удалено минимальное количество материала с плоских наружных поверхностей и стенок.

4.2.4 Если в угловом и промежуточном фитингах расстояние между наружной поверхностью основной стенки и внутренней поверхностью противоположной вспомогательной стенки равно минимально допустимому (149 мм), то внешний радиус скругления между нижней стенкой и боковой вспомогательной стенкой должен быть не более 5,5 мм.

5 Требования к прочности

Конструкция и материалы, из которых изготовляют угловые и промежуточные фитинги, должны соответствовать требованиям к прочности, эксплуатации и испытаниям, установленным ГОСТ Р 51876.

6 Требования к конструкции

6.1 Нагрузки

Угловые и промежуточные фитинги должны выдерживать нагрузки, соответствующие требованиям ГОСТ Р 51876.

Минимальные расчетные и испытательные нагрузки на угловые и промежуточные фитинги контейнера указаны в таблице 1.

Таблица 1 - Минимальные расчетные и испытательные нагрузки

Условие возникновения нагрузок, действующих на угловые или фитинги

Направление действия нагрузок

Нагрузки, действующие на угловые фитинги, кН

Нагрузки, действующие на промежуточные фитинги, кН

Примечание

верхние

нижние

верхние

нижние

Штабелирование контейнеров

Вертикально вниз без эксцентриситета (опора плоская)

-

1077

-

539

Нагрузку определяют по формуле 942 кН + 1,8Rg/4. При этом масса нижнего контейнера R = 30480 кг. Нагрузки определяют из условия установки контейнеров массой R = 30480 кг каждый в восемь ярусов при вертикальном ускорении 1,8g. Контейнеры типов 1ЕЕЕ и 1ЕЕ штабелируют в три яруса по высоте при использовании промежуточных фитингов

Вертикально вниз при эксцентриситете в поперечном направлении - 25,4 мм и в продольном - 38 мм

942

942

471

471

Подъем контейнеров

Вертикально вверх

150

-

150

-

Нагрузки определяют исходя из сил, действующих при испытании контейнеров на подъем за верхние фитинги

Боковая поверхность нижних фитингов под углом 30° к горизонтали

-

300

-

300

Линия действия нагрузки (через строп) и внешняя боковая поверхность нижнего углового или нижнего промежуточного фитинга должны быть параллельны, расстояние между ними должно быть не более 38 мм.

Нагрузки установлены для стропов под углом 30° к горизонтали, но допускается, что стропы могут быть расположены под любым другим углом между указанным и вертикалью

Транспортирование контейнеров железнодорожным транспортом

Продольно на нижнюю стенку через отверстие в ней

-

300

-

300

Нагрузку определяют из условия действия ускорения 2,0g в продольном направлении на контейнер массой R = 30480 кг и равномерного распределения нагрузок между двумя нижними угловыми или двумя нижними промежуточными фитингами одного торца контейнера

Крепление контейнеров при транспортировании

Вертикально вниз за боковые для промежуточных и дополнительно за торцевые отверстия для угловых фитингов (рисунок 6)

300

300

300

300

Нагрузка или результирующая любой комбинации нагрузок, действующих на торцевую (или боковую) стенку фитинга через отверстие в ней при креплении контейнера с помощью стропов или других крепежных средств, имеет значение, не превышающее значения, соответствующего любой точке на кривой, показанной на рисунке 6 штрихпунктирной линией, и направлена под углом, определяемым на этой же кривой.

Плоскость действия этой нагрузки параллельна поверхности углового или промежуточного фитинга и расположена от нее на расстоянии не более 38 мм

Горизонтально за боковые и торцевые отверстия (рисунок 6)

150

150

150

150



Непопадание фиксирующего элемента на транспортном средстве в нижнее отверстие нижнего углового или нижнего промежуточного фитинга

Вертикально вверх

-

150

-

150

Размеры и расположение расчетной контактной площадки соответствуют рисунку 7

Примечание - В требованиях к прочности и методам испытаний, изложенных в настоящем стандарте, не учтены напряжения, которые могут возникнуть при скреплении контейнеров, установленных «торец к торцу».



1 - горизонтальная нагрузка 150 кН;
2 - вертикальная нагрузка 300 кН;
3 - предельные (результирующие) нагрузки;
4 - граница зоны распределения нагрузок

1 - площадка, воспринимающая нагрузку при
неправильной установке контейнера

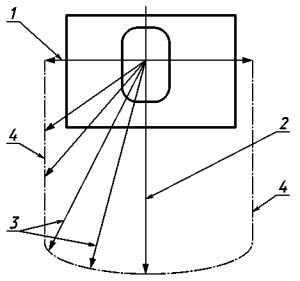

Рисунок 6 - Предельные нагрузки на угловой или
промежуточный фитинг при захвате и закреплении

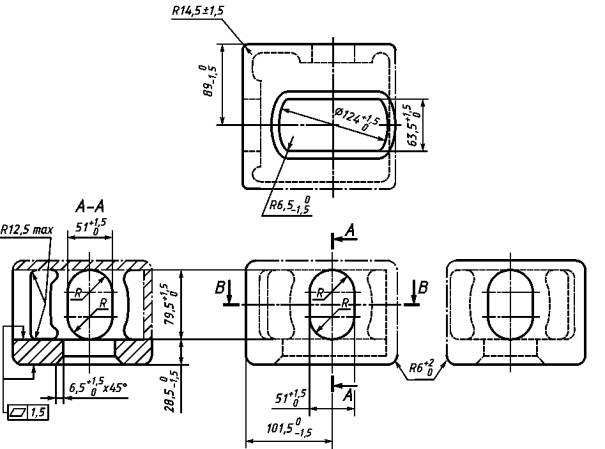

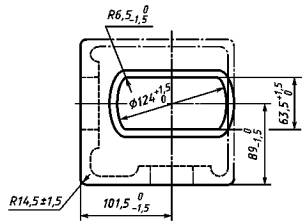

Рисунок 7 - Нижний угловой или нижний
промежуточный фитинг (вид снизу)

6.2 Основные элементы конструкции угловых и промежуточных фитингов

Основными обязательными элементами конструкции угловых и промежуточных фитингов являются:

- верхних - стенка, образующая верхнюю грань; наружная боковая стенка и наружная торцевая стенка для угловых фитингов;

- нижних - стенка, образующая нижнюю грань; наружная боковая стенка и наружная торцевая стенка для угловых фитингов.

7 Минимальная контактная поверхность верхнего углового и верхнего промежуточного фитингов

У поворотных замков подъемных приспособлений, которые входят в верхние отверстия четырех верхних угловых и четырех верхних промежуточных фитингов, площадь опорной поверхности, контактирующая с горизонтальной верхней внутренней плоскостью этих фитингов, должна быть не менее 800 мм2 для каждого верхнего фитинга.

Примеры типовых поворотных замков подъемных приспособлений приведены в приложениях В и С.

8 Маркировка угловых и промежуточных фитингов

Маркировку на верхних и нижних угловых и промежуточных фитингах размещают так, чтобы она была четко видна после установки фитингов на контейнерах и не препятствовала нормальному применению перегрузочных, установочных и крепежных устройств, используемых вместе с угловыми и промежуточными фитингами.

Приложение А
(справочное)

Примеры габаритных размеров угловых и промежуточных фитингов

Типовыми предельными габаритными размерами верхних и нижних угловых или верхних и нижних промежуточных фитингов являются: длина - 178 мм, ширина - 162 мм, высота - 118 мм. В сочетании с обязательными размерами, приведенными на рисунках 1, 2, 3 и 4, они позволяют представить полное графическое изображение фитингов.

Примечания

1 Типовые размеры применимы к угловым и промежуточным фитингам, изготовленным из стальных отливок и рассмотренным в настоящем стандарте1).

2 Вышеуказанные типовые размеры применимы к угловым и промежуточным фитингам, изготовленным из стальных отливок при толщине внутренних стенок и поверхностей (стенки и поверхности без отверстий для крепления), приблизительно равной 9 мм. Значения1) недействительны для угловых и промежуточных фитингов, изготовленных из других материалов (приложение D).

3 Типовые значения габаритных размеров применимы к угловым и промежуточным фитингам, в конструкции которых значения фактических расстояний между наружными плоскостями вертикальных стенок и внутренними плоскостями противоположных стенок равны минимальным значениям, указанным на рисунках 1, 2, 3 и 4. Следовательно, толщина внутренних стенок является примерно равной максимальной толщине, определяемой исходя из габаритных размеров.

1) Ряд предельных значений: наружная длина - от 178 до 180 мм; наружная ширина - от 157 до 165 мм; наружная высота - от 118 до 125 мм.

Толщину внутренних и наружных стенок угловых и промежуточных фитингов определяют с учетом конструктивных особенностей поверхности контейнера, к которой присоединяют фитинг, а также свойств материалов и способов крепления. По этой причине значения габаритных размеров могут быть отличны от указанных выше типовых значений, не являющихся обязательными.

Приложение В
(справочное)

Примеры типовых поворотных замков подъемных приспособлений

1 - напряжение кручения, снимаемое желобком

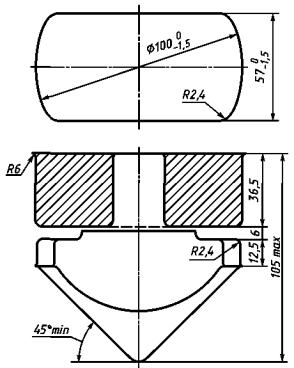

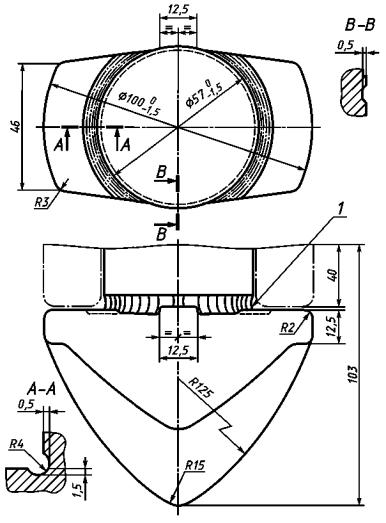

Рисунок В.1 - Поворотный конусообразный замок

Рисунок В.2 - Поворотный (кулачковый) замок с параллельными боковыми сторонами

Приложение С
(справочное)

Руководство по выбору размеров и размещению поворотных замков
для закрепления грузовых контейнеров на транспортных средствах

С.1 Общие рекомендации

С.1.1 Шасси и поворотные замки различных типов приведены на рисунках С.1 и С.2.

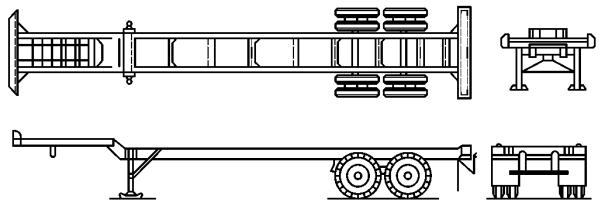

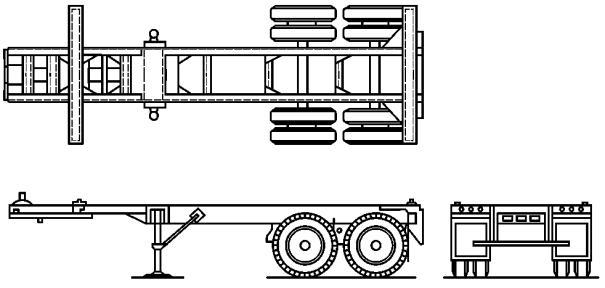

Рисунок С.1 - Типовое шасси с четырьмя поворотными замками

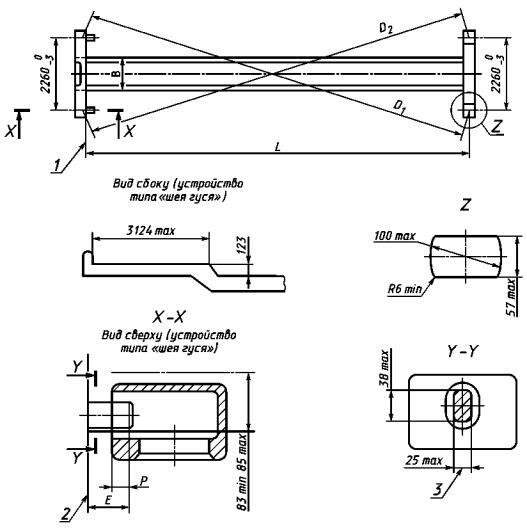

Рисунок С.2 - Типовое шасси с устройством типа «шея гуся»

С.1.2 Типовое запирающее устройство состоит из следующих элементов:

- горизонтальной грузонесущей площадки, способной выдерживать нагрузку от нижнего углового или нижнего промежуточного фитинга полностью загруженного контейнера с учетом динамических нагрузок;

- неподвижного кулачка (фиксатора), спроектированного таким образом, что он выступает из нижнего отверстия нижнего углового или нижнего промежуточного фитинга на высоту не ниже уровня внутренней поверхности фитинга (независимо от того, опирается контейнер на четыре угловых или промежуточных фитинга или на раму основания);

- поворотной головки, верхняя часть которой должна заходить в угловой или промежуточный фитинг, т. е. выступать за площадку, несущую нагрузку;

- устройства для поворота головки и закрепления ее в нужном положении (в некоторых случаях устройство, с помощью которого вращающаяся головка может перемещаться до упора и оказывать закрепляющее усилие на внутреннюю поверхность углового или промежуточного фитинга, а также удерживать фитинг от смещения вверх).

С.1.3 Запирающее устройство может быть:

- жестко закреплено на транспортном средстве;

- спроектировано так, чтобы исключить возможность расположения кулачка (фиксатора) ниже уровня площадки, несущей нагрузку;

- установлено на шарнирах или так, чтобы все устройства могли быть сняты (например, для того чтобы можно было снимать устройства в промежуточных точках рамы транспортного средства с целью исключить их возможное воздействие на нижние продольные балки основания контейнера типа 1А или 1Е в местах, где расположены опоры для угловых фитингов контейнеров меньшего размера).

С.2 Размеры приспособлений с четырьмя поворотными замками для закрепления контейнеров на транспортном средстве

С.2.1 Несущие нагрузку площадки для размещения четырех поворотных замков на раме контейнеровоза или на железнодорожной платформе должны быть расположены в одной горизонтальной плоскости. Ни одна деталь рамы контейнеровоза или железнодорожной платформы, за исключением неподвижного кулачка (фиксатора) и поворотной головки, не должна быть выше этой горизонтальной плоскости.

С.2.2 Теоретический метод определения размеров и допусков приведен в С.4.

С.2.3 Этот теоретический метод базируется на объяснениях, данных в [1] и настоящем стандарте.

С.2.4 Предполагают, что четыре кулачка (фиксатора) поворотных замков жестко закреплены на транспортном средстве. В случаях, когда кулачки не закреплены жестко (имеют люфт), следует учитывать рекомендации С.2.9.

С.2.5 Защемление неподвижных кулачков (фиксаторов) с угловыми или промежуточными фитингами контейнера теоретически возможно, но встречается крайне редко, например, в случае, если контейнер изготовлен с максимальными допусками и максимально допустимой разницей между диагоналями (образуя параллелограмм), а кулачки поворотных замков рамы автотранспортного средства, на которую устанавливают контейнер, расположены на ней с минимальными допусками и минимально допустимой разницей между диагоналями, которые также образуют параллелограмм.

С.2.6 Вероятность такого теоретически возможного экстремального (неблагоприятного) случая очень мала. Поэтому на практике применяют допуски менее жесткие, чем это предусмотрено теорией (С.2.10).

С.2.7 Номинальные размеры между центрами кулачков (фиксаторов) поворотных замков, положительные и отрицательные допуски к ним должны соответствовать аналогичным размерам между центрами нижних отверстий нижних угловых или промежуточных фитингов контейнеров. Эти размеры приведены в таблице С.1, буквенные обозначения приведены в С.4.

С.2.8 Допуски к размерам между центрами кулачков (фиксаторов) поворотных замков (St, Pt) в теоретически прогнозируемом экстремальном (неблагоприятном) случае зависят:

- от размеров кулачков (фиксаторов);

- от того, что предпочтет конструктор, проектирующий транспортное средство: либо ужесточение допусков на размеры между центрами поворотных замков и большой допуск на разницу в размерах между центрами по диагонали, либо меньшие допуски на разницу в размерах по диагонали.

Таблица С.1 - Номинальные размеры между центрами кулачков (фиксаторов) поворотных замков

В миллиметрах

Тип контейнера

Длина St = Sc

Ширина Pt = Рс

1ЕЕЕ, 1ЕЕ

13509,0

2259,0

1ААА, 1АА, 1А, 1АХ

11985,5

2259,0

1ВВВ, 1ВВ, 1В, 1ВХ

8918,5

2259,0

1СС, 1С, 1СХ

5853,5

2259,0

1DD, 1D, 1DX

2787,0

2259,0

С.2.9 Для кулачков (фиксаторов) поворотных замков определенного размера назначают допуски, приведенные в таблице С.2, если соотношение между допусками на размеры между центрами по длине и разницей между размерами диагоналей кулачков (фиксаторов) поворотных замков будет приблизительно равно соотношению для соответствующих показателей контейнера.

[Допуски, применяемые для размеров, относящихся к контейнерам, не могут быть применены для размеров между кулачками (фиксаторами) поворотных замков.]

С.2.10 Если поворотные замки имеют люфт в кулачках (фиксаторах), в которых они закреплены, или убирающиеся поворотные замки имеют свойственный им люфт, то на каждый ±1 мм отклонения (по длине и по ширине) для каждого из четырех кулачков (фиксаторов) допуски tSt и tPt, приведенные в таблице С.2, могут быть увеличены на 1 мм, а значение допустимой разности диагоналей k может быть увеличено на 1,5 - 2,0 мм; в качестве другого варианта существует способ установления менее жестких требований к допускам (примечание 2 к таблице С.8).

Таблица С.2 - Допуск tSt на размеры между центрами кулачков (фиксаторов) по длине St и допуск tPt на размеры по ширине Pt (с учетом теоретически предсказуемого экстремального случая)

В миллиметрах

Тип контейнера

tSt

tPt

Допустимая разность диагоналей k

Обозначение кулачка (фиксатора)1)

А

В

С

А

В

C

А

В

С

1ЕЕЕ, 1ЕЕ

±2,5

±3,5

±4,5

±2,0

±3,0

±4,0

4,5

8,5

10,5

1ААА, 1АА, 1А, 1АХ

±2,5

±3,5

±4,5

±2,0

±3,0

±4,0

4,5

8,5

10,5

1ВВВ, 1ВВ, 1В, 1ВХ

±2,5

±4,5

±5,5

±2,0

±3,0

±4,0

7,0

9,0

11,0

1СС, 1С, 1СХ

±4,0

±5,5

±7,0

±2,0

±3,0

±4,0

10,0

13,0

14,0

1DD, 1D, 1DX

±4,0

±5,5

±7,0

±2,0

±3,0

±4,0

10,0

12,5

13,5

1) Для кулачков (фиксаторов) следующих размеров:

А - длина (диаметр) 100, ширина 57;

В - длина (диаметр) 97, ширина 56;

С - длина (диаметр) 95, ширина 55.

С.2.11 Если вероятность возникновения экстремального случая (при котором наихудшее возможное сочетание допусков контейнера и его угловых или промежуточных фитингов в одном направлении совпадает c наихудшим сочетанием допусков рамы и ее поворотных замков в другом направлении) чрезвычайно мала (и, следовательно, не потребуются дополнительные расходы, связанные с соблюдением теоретических допусков, т.е. исключается подгонка несоединяющихся частей), то могут быть использованы «свободные теоретические» допуски, которые приведены в таблице С.3.

Это относится также и к вариантам с жестко устанавливаемыми кулачками (фиксаторами) поворотных замков, а положения С.2.9 могут быть применены к вариантам с кулачками (фиксаторами) поворотных замков, имеющими некоторую свободу.

Таблица С.3 - «Практические» допуски, предложенные США для кулачка (фиксатора) поворотного замка А размерами 100×57 мм

В миллиметрах

Тип контейнера

«Свободные теоретические» допуски

«Практические» допуски

tSt

tPt

k

tSt

tPt

k

1ЕЕЕ 1ЕЕ

±4,5

±2,5

7,0

±6,0

+0

-3

16,0

1ААА, 1АА, 1А, 1АХ

±4,5

±2,0

7,0

±6,0

+0

-3

16,0

1ВВВ, 1ВВ, 1В, 1ВХ

±4,5

±2,0

10,0

±6,0

+0

-3

13,0

1СС, 1С, 1СХ

±6,0

±2,0

13,0

±6,0

+0

-3

10,0

1DD, 1D, 1DX

±6,0

±2,0

13,0

±6,0

+0

-3

6,0

Примечания

1 Настоящую таблицу следует применять с учетом положений, содержащихся в С.2.10 и С.2.11.

2 Не рекомендуется уменьшать допуск tPt на размеры между кулачками (фиксаторами) поворотных замков и горизонтальной плоскостью.

3 Подобный ряд «свободных теоретических» допусков может быть определен для размеров кулачков (фиксаторов) поворотных замков, обозначенных В и С в таблице С.2 путем уменьшения размеров.

С.2.12 В таблице С.3 приведен ряд значений «практических» допусков, предложенных США.

Крупногабаритные контейнеры могут быть изготовлены по размерам - длине и ширине и с разницей между диагоналями, ограниченными точно установленными допусками, что позволяет применять на практике большие допуски при установке кулачков (фиксаторов) поворотных замков, чем теоретические допуски, основанные на экстремальном (неблагоприятном) случае.

Значительная часть крупногабаритных контейнеров, как правило, не имеющих в конструкции основания диагональных узлов жесткости, обладает определенной гибкостью, позволяющей установить их на штыри поворотных замков, закрепленных недостаточно точно.

Автотранспортные средства, в первую очередь предназначенные для перевозки легких грузов, обладают достаточной гибкостью, что облегчает установку на них контейнеров.

Примечание - Это положение не распространяется на железнодорожные платформы, которые обладают большой жесткостью.

С.3 Размеры приспособлений с двумя штырями и двумя поворотными замками для крепления контейнеров на транспортном средстве

С.3.1 Крепление контейнеров к полуприцепам с седельным устройством типа «шея гуся» обычно проводят с передней стороны (у торца тоннеля типа «шея гуся») с помощью штырей, которые вставляют в торцевые отверстия угловых фитингов, примыкающих к тоннелю, а с задней - двумя запирающими поворотными замками.

С.3.2 Переднее запирающее устройство состоит:

a) из штыря, скользящего в горизонтальной плоскости параллельно продольной оси шасси;

b) из рукоятки с рычагом для перемещения штыря.

С.3.3 Каждый штырь располагают в углублении, предусмотренном в раме шасси с устройством типа «шея гуся», таким образом, чтобы ось штыря совпадала с осью переднего торцевого отверстия нижнего углового фитинга.

С.3.4 Приспособления, состоящие из двух штырей и двух поворотных замков, предназначены для контейнеров типов 1ЕЕЕ, 1ЕЕ, 1AAA, 1АА, 1А, 1АХ.

С.3.5 Длина контейнеров, размеры и допуски шасси с устройством типа «шея гуся» для размещения контейнеров приведены в таблице С.4 и на рисунке С.3.

Таблица С.4 - Длина контейнеров, размеры и допуски шасси с устройством типа «шея гуся» для размещения контейнеров

В миллиметрах

Тип контейнера

Длина контейнера Lk

Длина шасси L

kmax

1ЕЕЕ, 1ЕЕ

13716

13622 ± 6

16

1ААА, 1АА, 1А, 1АХ

12192

12098 ± 6

16

1ВВВ, 1ВВ, 1В, 1ВХ

9125

9030 ± 6

13

1СС, 1С, 1СХ

6058

5962 ± 6

10

Примечания

1 Расстояние в поперечном направлении между центрами кулачков (фиксаторов) и штырей составляет 22600-3 мм, внешний размер плоскости балки шасси с устройством типа «шея гуся» - 10160-3 мм. Эти два размера указывают у продольной оси симметрии шасси.

2 Разность диагоналей для шасси kmax не должна превышать следующие значения:

16 мм - при Lk = 13716 мм;

16 мм - при Lk = 12192 мм;

13 мм - при Lk = 9125 мм;

10 мм - при Lk = 6058 мм.

3 Все закрепительные устройства должны обеспечивать удобное и надежное крепление груженого и порожнего контейнеров за их нижние угловые фитинги, когда передняя часть шасси опирается на стойку домкрата или на какое-либо опорное приспособление.

1 - точки осей закрепительного устройства для контейнера, между которыми выполняют измерение диагоналей;
2 - поверхность закрепительного устройства, воспринимающая горизонтальные усилия при транспортировании контейнера;
Р = 32 min
(минимальный заход штыря в угловой фитинг). Измерение выполняют от торца углового фитинга до торца штыря.
E = 67 min (длина штыря). Измерение выполняют от поверхности устройства, воспринимающей нагрузку, до торца штыря,
входящего в угловой фитинг; 3 - размер рекомендован как максимальный для переднего отверстия нижнего углового фитинга

Рисунок С.3 - Основные размеры закрепительного устройства с приспособлением типа «шея гуся»
для контейнеров типов
1ААА, 1АА, 1АХ

С.4 Теоретический метод установления размеров и допусков, определяющих взаиморасположение кулачков (фиксаторов) поворотных замков на раме транспортного средства и крепления к ним угловых или промежуточных фитингов контейнеров

Для контейнеров (индекс с)

Для кулачков (фиксаторов) поворотных замков (индекс t)

L - длина контейнера; W - ширина контейнера; D1 и D2 - расстояние между центрами отверстий диагонально противоположных угловых фитингов - по [1]



Sc и Рс выведены из L и W. Поскольку соответствующие размеры взяты из настоящего стандарта, то Sc и Рс обозначают расстояние между центрами с допусками TSc и ТРс (как показано ниже).

Получение St и Pt и допусков для них показано ниже.

Допуски TSc, tSt, ТРс и tPt являются «половинными», т.е. симметрично расположенными относительно уровня проставления номинального размера.

По правилу подобия треугольников и теореме Пифагора

По аналогии

 но если Pt = Pc и St = Sc, то  или

Примечание - В отдельных случаях для определения размера кулачка (фиксатора) поворотного замка w и v можно получить графически (рисунок С.4).

А - симметричный допуск для St в продольном направлении;
В - симметричный допуск для
Pt в поперечном направлении; w и v - эксцентриситеты

Рисунок С.4 - Отверстие углового фитинга (рассматривают минимальные значения)

Вариант 1

Контейнер, имеющий:

- максимальный размер по длине между центрами фитингов Sc max;

- максимальный размер по ширине между центрами фитингов Рс max;

- Kmax - разность диагоналей между центрами отверстий угловых фитингов.

Кулачки (фиксаторы) поворотных замков, имеющие:

- минимальный размер по длине между центрами St min;

- минимальный размер по ширине между центрами Pt min;

Kmax - разность диагоналей между центрами гнезд для установки поворотных замков и противолежащих отверстий нижних угловых фитингов.

Вариант 2

Контейнер, имеющий:

- минимальный размер по длине между центрами фитингов Sc min;

- минимальный размер по ширине между центрами фитингов Pc min;

- Kmax - см. вариант 1.

Кулачки (фиксаторы) поворотных замков, имеющие:

- максимальный размер по длине между центрами St max;

- максимальный размер по ширине между центрами Pt max;

- Kmax - см. вариант 1.

Могут быть выведены следующие равенства:

St max = Sc min - X + 2v - x;

St min = Sc max + X - 2v + x,

откуда: tSt = - TSc - X + 2v - x

(C.1)

и из Pt max и Pt min tPt = -TPc + 2w.

(C.2)

Примечание - Поскольку TSc известно и v может быть получено вышеизложенным способом, то tSt может быть выведено в соответствии с Х (или K).

Поэтому для любого данного размера кулачка (фиксатора) поворотного замка существует теоретическая возможность использовать допуски различных видов, например такие, как «сжатые» - для расстояний в продольном направлении и «свободные» - приводящие к превращению прямоугольного сечения по вертикальной плоскости контейнера в сечение в виде параллелограмма.

В таблицах С.5 - С.8 приведены допуски предельных разностей диагоналей с учетом:

- наименее благоприятных сочетаний допусков, установленных для контейнеров серии 1 и их угловых фитингов;

- жесткой установки закрепительных устройств и невозможности их перемещения относительно рамы (примечание 2 к таблице С.8).

Таблица С.5 - Допуски предельных разностей диагоналей [независимо от размера кулачка (фиксатора) поворотных замков]

В миллиметрах

Тип контейнера

St(= Sc)

TSc

Pt(= Pc)

ТРс

K

X

K

X

1ЕЕЕ, 1ЕЕ (угловые фитинги)

13509

±6,5

2259,0

±4,0

19

10,0

1,9

1ЕЕЕ, 1ЕЕ (промежуточные фитинги)

11985,5

±6,5

2259,0

±4,0

19

9,7

1,96

1ААА, 1АА, 1А, 1АХ

11985,5

±6,5

2259,0

±4,0

19

9,7

1,96

1ВВВ, 1ВВ, 1В, 1ВХ

8918,5

±6,5

2259,0

±4,0

16

8,3

1,93

1СС, 1С, 1СХ

5853,5

±4,5

2259,0

±4,0

13

7,0

1,86

1DD, 1D, 1DX

2787,0

±1,0

2259,0

±4,0

10

6,4

1,56

Таблица С.6 - Допуски предельных разностей диагоналей для кулачков (фиксаторов) поворотных замков длиной 95,0 мм, шириной 55,0 мм, v - 13,0 мм, w = 4,0 мм (значения округлены до целого числа)

В миллиметрах

Тип контейнера

По формуле (С.1)

(tSt + x)

tSt

x

По формуле (С.2)

tPt

1ЕЕЕ, 1ЕЕ

9,8

4,0

5,8

11,5

4,0

4,5

5,3

10,5

4,0

5,0

4,8

9,5

4,0

1ААА, 1АА, 1А, 1АХ

9,8

4,0

5,8

11,5

4,0

4,5

5,3

10,5

4,0

5,0

4,8

9,5

4,0

1ВВВ, 1ВВ, 1В, 1ВХ

11,2

5,0

6,2

12,0

4,0

5,5

5,7

11,0

4,0

6,0

5,2

10,0

4,0

1СС, 1С, 1СХ

14,5

6,0

8,5

16,0

4,0

6,5

8,0

15,0

4,0

7,0

7,5

14,0

4,0

1DD, 1D, 1DX

15,6

6,0

9,6

15,0

4,0

7,0

8,6

13,5

4,0

8,0

7,6

12,0

4,0

Примечание - Значения tSt и k - по таблице С.2; v, w - определяют графически.

Таблица С.7 - Допуски предельных разностей диагоналей для кулачков (фиксаторов) поворотных замков длиной (диаметром) 97,0 мм, шириной 56,0 мм, v = 12,1 мм, w = 3,5 мм

В миллиметрах

Тип контейнера

По формуле (С.1)

(tSt + x)

tSt

x

По формуле (С.2)

tPt

1ЕЕЕ, 1ЕЕ

7,8

3,0

4,8

9,5

3,0

3,5

4,3

8,5

3,0

4,0

3,8

7,5

3,0

1ААА, 1АА, 1А, 1АХ

7,8

3,0

4,8

9,5

3,0

3,5

4,3

8,5

3,0

4,0

3,8

7,5

3,0

1ВВВ, 1ВВ, 1В, 1ВХ

9,2

3,5

5,7

11,0

3,0

4,0

5,2

10,0

3,0

4,5

4,7

9,0

3,0

1СС, 1С, 1СХ

12,5

4,5

8,0

15,0

3,0





5,0

7,5

14,0

3,0





5,5

7,0

13,0

3,0





6,0

6,5

12,0

3,0

1DD, 1D, 1DX

13,6

5,5

8,1

12,5

3,0





6,0

7,6

12,0

3,0

Примечание - Значения tSt и k - по таблице С.2.

Таблица С.8 - Допуски предельных разностей диагоналей для кулачков (фиксаторов) поворотных замков длиной (диаметром) 100,0 мм, шириной 56,0 мм, v= 10,5 мм, w = 3,5 мм

В миллиметрах

Тип контейнера

По формуле (С.1)

(tSt + x)

tSt

x

По формуле (С.2)

tPt

1ЕЕЕ, 1ЕЕ

4,8

2,0

2,8

5,5

3,0



2,5

2,3

4,5

3,0



3,0

1,8

3,5

3,0

1ААА, 1АА, 1А, 1АХ

4,3

2,0

2,8

5,5

3,0





2,5

2,3

4,5

3,0





3,0

1,8

3,5

3,0

1ВВВ, 1ВВ, 1В, 1ВХ

6,2

2,5

3,7

7,0

3,0





3,0

3,2

6,0

3,0

1СС, 1С, 1СХ

9,5

3,5

6,0

11,0

3,0





4,0

5,5

10,0

3,0

1DD, 1D, 1DX

-

4,0

6,6

10,0

-





4,5

6,1

9,5

3,0





5,0

5,6

9,0

3,0

Примечания

1 Значения tSt и k - по таблице С.2.

2 Если кулачки (фиксаторы) поворотных замков (и гнезда для их установки) укреплены на раме свободно (крепление по типу «поплавок»), то для каждого кулачка (фиксатора) предусмотрен свободный допуск ±1 мм в продольном и поперечном направлениях:

a) значения tSt и tPt не изменяются, если размеры кулачка (фиксатора) поворотного замка увеличиваются на 1 мм в продольном и поперечном направлениях;

b) для некоторых случаев при определении размеров кулачков (фиксаторов) следует учитывать, что:

- значения tSt и tPt могут быть увеличены на 2 мм каждое при сохранении значения k;

- значение k может быть увеличено на 3 - 4 мм при сохранении значений tSt и tPt;

- значения tSt и tPt могут быть увеличены на 1 мм каждое, значение k может быть увеличено на 1,5 - 2,0 мм.

Приложение D
(обязательное)

Дополнительные требования, отражающие потребности экономики страны

D.1 Назначение и область применения

Угловые и промежуточные фитинги должны быть изготовлены под техническим наблюдением Российского морского регистра судоходства в соответствии с [3] и [4].

Климатическое исполнение угловых и промежуточных фитингов - У категории 1 по ГОСТ 15150 для эксплуатации при температуре от минус 50 °С до плюс 70 °С (от 223 до 343 К). По согласованию с заказчиком может быть принят диапазон предельных температур от минус 40 °С до плюс 50 °С (от 233 до 323 К).

D.2 Требования к размерам

D.2.1 Примеры условных обозначений верхнего правостороннего углового и верхнего правостороннего промежуточного фитингов крупнотоннажного контейнера:

Фитинг ВП ГОСТ Р 51891-2008

Фитинг ВПП ГОСТ Р 51891-2008

То же, нижнего левостороннего углового и нижнего левостороннего промежуточного фитингов:

Фитинг НЛ ГОСТ Р 51891-2008

Фитинг НЛП ГОСТ Р 51891-2008

D.2.2 Предельные габаритные размеры отечественных угловых и промежуточных фитингов 178×162×118 мм (наиболее часто встречаемые).

D.3 Требования к прочности

D.3.1 Угловые и промежуточные фитинги должны быть изготовлены из конструкционной легированной стали. Выбор марки стали осуществляют по согласованию с Российским морским регистром судоходства.

Механические свойства стали после термической обработки угловых и промежуточных фитингов должны соответствовать показателям, приведенным в таблице D.1.

Таблица D.1 - Механические свойства стали

Предел текучести, МПа, min

Предел прочности, МПа, min

Относительное удлинение, %, min

Относительное сужение, %, min

Работа удара KV1), Дж, min, при температуре

-20 °С

-40 °С

-50 °С2)

245

441

25

40

27

21

19

1) Применяют среднее значение трех образцов с острым надрезом по ГОСТ 9454. Допускаются значения работы удара на одном образце меньшие, чем
 в настоящей таблице, но не менее
70 % этого значения.

2) Испытания при указанной температуре проводят факультативно по требованию заказчика на фитингах, предназначенных для эксплуатации в
районах Крайнего Севера.

Технические требования, приемка, методы испытаний, упаковка, транспортирование и хранение отливок угловых и промежуточных фитингов - по ГОСТ 977.

D.3.2 Угловые и промежуточные фитинги должны быть изготовлены из хорошо свариваемой стали. Свариваемость стали в процентах определяют по значению углеродного эквивалента - СE,

СЕ = С + Мп/6 + (Cr + Mo + V)/5 + (Ni + Cu)/15,                   (D.1)

при этом углеродный эквивалент должен быть не более 0,45 %.

D.4 Маркировка угловых и промежуточных фитингов предприятием-изготовителем

Каждый угловой и промежуточный фитинг должен иметь маркировку, содержащую: товарный знак или условный номер предприятия-изготовителя; номер плавки; год изготовления (две последние цифры). Маркировка должна быть размещена так, чтобы четко была видна после установки фитингов на контейнере.

D.5 Приемка и методы контроля

D.5.1 Угловые и промежуточные фитинги предъявляют к приемке партиями, состоящими из отливок, выполненных на одной шихте по одинаковой технологии, прошедших термическую обработку в одном режиме.

Общее число угловых и промежуточных фитингов в партии должно быть не более 800, в том числе каждого исполнения - не более 200.

D.5.2 Для проверки соответствия угловых и промежуточных фитингов требованиям настоящего стандарта предприятие-изготовитель должно проводить приемо-сдаточные испытания, включающие в себя проверку:

- внешнего вида на соответствие требованиям раздела 4 - сплошные;

- размеров на соответствие требованиям 4.1, 4.2 - по рабочим чертежам, утвержденным в установленном порядке;

- механических свойств стали - на соответствие требованиям раздела 5 u D.3.1;

- качества отливок неразрушающим дефектоскопическим методом по технической документации предприятия-изготовителя, утвержденной в установленном порядке, - 2 % партии, но не менее чем на трех угловых или трех промежуточных фитингах каждой плавки;

- прочности на соответствие требованиям таблицы 1 (6.1) и соответствия массы углового фитинга технической документации предприятия-изготовителя - 1,5 % фитингов каждого исполнения от партии.

D.5.3 Виды и характер допускаемых остаточных деформаций и дефектов после испытания угловых и промежуточных фитингов на прочность - по нормативной документации, утвержденной в установленном порядке.

D.5.4 Для контроля режима термической обработки при установившемся технологическом процессе не реже одного раза в месяц проводят проверку микроструктуры углового и промежуточного фитингов по нормативному документу.

D.5.5 Угловые и промежуточные фитинги для грузовых контейнеров серии 1 предприятия-изготовители и ремонтные предприятия поставляют с сертификатами Российского морского регистра судоходства.

D.5.6 Ремонт угловых и промежуточных фитингов осуществляют по [3].

D.6 Требования по безопасной эксплуатации фитингов

D.6.1 Наличие любых сплошных трещин требует замены фитинга.

D.6.2 Наличие любой деформации фитинга с наружной стороны контейнера требует замены фитинга.

D.6.3 Наличие любой деформации фитинга, которая может привести к полному нарушению безопасности, требует замены фитинга.

D.6.4 Наличие износов, превышающих размер допусков, определенных настоящим стандартом, не допускается.

Приложение Е
(справочное)

Изменение структуры настоящего стандарта по отношению к ИСО 1161:1984

Указанное в таблице Е.1 изменение структуры национального стандарта относительно структуры приведенного международного стандарта обусловлено приведением в соответствие с требованиями ГОСТ Р 1.5-2004.

Таблица Е.1

Структура международного стандарта ИСО 1161:1984

Структура настоящего стандарта

Раздел

Пункт

Раздел

Пункт

-



3



3

3.1

4

4.1

3.2

4.2

4



5



5

5.1

6

6.1

5.2

6.2

6

-

7

-

7

-

8

-

-

Приложение D

-

Приложение Е

-

Библиография

Примечание - Структурные элементы настоящего стандарта и международного стандарта ИСО 1161:1984, не указанные в данной таблице, идентичны.

Библиография

[1] ИСО 668-951)

Контейнеры грузовые серии 1. Классификация, размеры и масса

[2] ИСО 8323-19851)

Контейнеры грузовые. Контейнеры универсальные для воздушных и наземных перевозок (интермодальные). Технические условия и методы испытаний

1) Перевод данного международного стандарта находится в Федеральном информационном фонде технических регламентов и стандартов.

[3]  Общие положения по техническому наблюдению за контейнерами. Правила изготовления контейнеров. Правила допущения контейнеров к перевозке грузов под таможенными печатями и пломбами. Правила технического наблюдения за контейнерами в эксплуатации. - СПб: Российский морской регистр судоходства

[4]  Руководство по техническому наблюдению за изготовлением контейнеров. - СПб: Российский морской регистр судоходства



Ключевые слова: контейнеры, грузовые контейнеры, фитинги угловые, фитинги промежуточные, технические требования, требования к размерам, требования к прочности конструкции, маркировка





© 2013 Ёшкин Кот :-)
