СССР
ОТРАСЛЕВЫЕ СТАНДАРТЫ
ПРОКЛАДКИ УПЛОТНИТЕЛЬНЫЕ РЕЗИНОВЫЕ
Конструкция и размеры
ОСТ 1 10245-71, ОСТ 1 10246-71, ОСТ 1 10247-71
ОТРАСЛЕВЫЕ СТАНДАРТЫ
ПРОКЛАДКИ УПЛОТНИТЕЛЬНЫЕ РЕЗИНОВЫЕКонструкция и размеры |
ОСТ 1 10245-71ОСТ 1 10246-71 ОСТ 1 10247-71 Взамен 2625С55 5880А 5881А Проверено в 1986 г. |
Распоряжением Министерства от 25 ноября 1971 г. № 087-18 срок введения установлен с 1/VI 1972 г.
1. Настоящие стандарты распространяются на уплотнительные резиновые прокладки, предназначенные вместе с предохранительными заглушками для герметизации изделий со штуцерами на период их транспортирования и хранения.

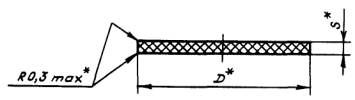

2. Конструкция и размеры уплотнительных резиновых прокладок должны соответствовать указанным на чертеже и в таблице.
Размеры, мм
|
D* |
S* |
Масса 1000 шт., кг, не более |
|
|
Предельное отклонение |
|||
|
h12 |
± 0,2 |
||
|
М8×0,75 |
7,0 |
1,5 |
0,050 |
|
М8×1 |
|||
|
М8 |
|||
|
М10×0,75 |
9,0 |
0,095 |
|
|
M10×l |
|||
|
М10 |
8,5 |
0,085 |
|
|
M12×l |
11,0 |
0,170 |
|
|
М12×1,25 |
|||
|
М12×1,5 |
10,5 |
0,142 |
|
|
М14×0,75 |
13,0 |
0,198 |
|
|
М14×1 |
|||
|
М14×1,5 |
12,5 |
0,183 |
|
|
М16×1 |
15,0 |
0,264 |
|
|
М16×1,5 |
14,5 |
0,247 |
|
|
М18×1 |
17,0 |
0,339 |
|
|
М18×1,5 |
16,5 |
0,320 |
|
|
М20×1 |
19,0 |
0,425 |
|
|
М20×1,5 |
18,5 |
0,401 |
|
|
М22×1 |
21,0 |
0,519 |
|
|
М22×1,5 |
20,5 |
0,495 |
|
|
М24×1 |
23,0 |
0,622 |
|
|
М24×1,5 |
22,5 |
0,594 |
|
|
М27×1 |
26,0 |
0,795 |
|
|
М27×1,5 |
25,5 |
0,765 |
|
|
М30×1 |
29,0 |
0,990 |
|
|
М30×1,5 |
28,5 |
0,955 |
|
|
М33×1 |
31,5 |
3,0 |
2,337 |
|
М33×1,5 |
|||
|
М33×2 |
31,0 |
2,260 |
|
|
М36×1 |
35,0 |
2,850 |
|
|
М36×1,5 |
34,5 |
2,800 |
|
|
М36×2 |
34,0 |
2,720 |
|
|
М39×1 |
38,0 |
3,390 |
|
|
М39×1,5 |
37,5 |
3,300 |
|
|
М39×2 |
37,0 |
3,210 |
|
|
М42×1 |
41,0 |
3,960 |
|
|
М42×1,5 |
40,5 |
3,840 |
|
|
М42×2 |
40,0 |
3,750 |
|
|
М45×1,5 |
43,5 |
4,440 |
|
|
М45×2 |
43,0 |
4,350 |
|
|
М48×1,5 |
46,5 |
5,070 |
|
|
М48×2 |
46,0 |
4,980 |
|
|
М52×1,5 |
50,5 |
6,000 |
|
|
М52×2 |
50,0 |
5,880 |
|
|
М56×1,5 |
54,5 |
6,990 |
|
|
М56×2 |
54,0 |
6,860 |
|
|
М60×1,5 |
58,5 |
8,050 |
|
|
М60×2 |
58,0 |
7,920 |
|
|
М64×1,5 |
62,5 |
9,180 |
|
|
M68×l,5 |
66,5 |
10,400 |
|
|
М68×2 |
66,0 |
10,280 |
|
______________
* Размер обеспеч. инстр.
** Размер для справок.
Примечание. Масса дана при плотности 1 г/см3. Для подсчета массы уплотнительных прокладок из требуемого материала значения массы, указанные в таблице, должны быть умножены на коэффициент:
1,16 - для резиновой смеси 98-1 НТА;
2,12 - для резиновой смеси ИРП-1287 HTA;
1,16 - для резиновой смеси ИРП-1338 НТА.
3. Материал: резиновые смеси марок 98-1НТА*, ИРП-1287 НТА, ИРП-1338 НТА по ТУ 005 1166-87.
______________
* Резиновую смесь 98-1 НТА в среде топлива не применять.
4. Уплотнительные прокладки должны изготовляться методом вулканизации в пресс-формах в соответствии с требованиями технических условий на материалы и требованиями действующих отраслевых документов или методом вырубки из пластин.
5. Требования к внешнему виду уплотнительных прокладок должны соответствовать. ТУ 38.1051959-90, группа II.
6. Маркировать обозначение и дату изготовления уплотнительных прокладок на бирке.
7. Клеймить окончательную приемку на бирке.
8. Коды ОКП приведены в приложении.
9. Требования к упаковке, транспортированию, гарантийные сроки и условия хранения уплотнительных прокладок - по ТУ 38.1051959-90.
Пример наименования и обозначения резиновой уплотнительной прокладки размером D = 10,5 мм из резиновой смеси 98-1 НТА:
Прокладка 10,5 - ОСТ 1 10245-71.
То же, из резиновой смеси ИРП-1287 НТА:
Прокладка 10,5 - ОСТ 1 10246-71.
То же, из резиновой смеси ИРП-1338 НТА:
Прокладка 10,5 - ОСТ 1 10247-71.
ПРИЛОЖЕНИЕ
Обязательное
КОДЫ ОКП
|
