ОТРАСЛЕВОЙ СТАНДАРТ

УСТРОЙСТВА УПЛОТНИТЕЛЬНЫЕ РАДИАЛЬНЫЕ
НЕПОДВИЖНЫХ ВВЕРТНЫХ СОЕДИНЕНИЙ С ПРИМЕНЕНИЕМ ДВУХ РЕЗИНОВЫХ КОЛЕЦ КРУГЛОГО СЕЧЕНИЯ

Конструкция и размеры

ОСТ 1 10117-71

Взамен 953AT

Проверено в 1985 г.

Распоряжением Министерства от 9 ноября 1971 г. № 087-16 срок введения установлен с 1 июня 1972 г.

Несоблюдение стандарта преследуется по закону

Настоящий стандарт распространяется на уплотнительные устройства ввертных деталей с применением двух резиновых колец круглого сечения.

1. КОНСТРУКЦИЯ И РАЗМЕРЫ

1.1. Конструкция и размеры уплотнительных устройств должны соответствовать указанным на черт. 1 и в табл. 1.

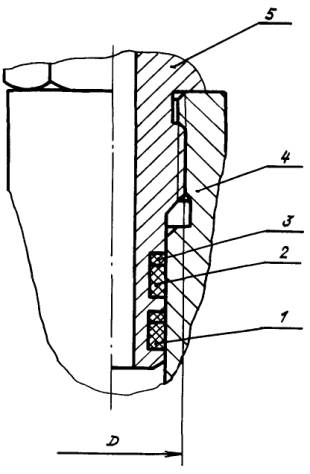

1, 2 - кольца резиновые круглого сечения; 3 - шайба защитная; 4 - корпус; 5 - ввертная деталь

Черт. 1

Таблица 1

D, мм

Поз. 1

Поз. 2

Поз. 3

Момент затяжки, кгс · м

Кольцо резиновое круглого сечения

Кольцо резиновое круглого сечения

Шайба защитная

для жидкости*

для топлива**

Количество

Пред. откл. ± 10 %

1

2

Обозначение

М12×1,5

005-009-25-052

005-009-25-034

005-009-25-043

53-90

1,1

ОСТ 1 00980-80

ОСТ 1 00980-80

ОСТ 1 00980-80

ГОСТ 23825-79

M14×1,5

006-010-25-052

006-010-25-034

006-010-25-043

63-100

1,3

ОСТ 1 00980-80

ОСТ 1 00980-80

ОСТ 1 00980-80

ГОСТ 23825-79

M16×1,5

008-012-25-052

008-012-25-034

008-012-25-043

83-120

2,0

ОСТ 1 00980-80

ОСТ 1 00980-80

ОСТ 1 00980-80

ГОСТ 23825-79

M18×1,5

010-014-25-052

010-014-25-034

010-014-25-043

103-140

3,0

ОСТ 1 00980-80

ОСТ 1 00980-80

ОСТ 1 00980-80

ГОСТ 23825-79

M20×1,5

012-016-25-052

012-016-25-034

012-016-25-043

123-160

ОСТ 1 00980-80

ОСТ 1 00980-80

ОСТ 1 00980-80

ГОСТ 23825-79

M22×1,5

014-018-25-052

014-018-25-034

014-016-25-043

143-180

ОСТ 1 00980-80

ОСТ 1 00980-80

ОСТ 1 00980-80

ГОСТ 23825-79

M24×1,5

016-020-25-052

016-020-25-034

016-020-25-043

163-200

ОСТ 1 00980-80

ОСТ 1 00980-80

ОСТ 1 00980-80

ГОСТ 23825-79

M27×1,5

018-022-25-052

018-022-25-034

018-022-25-043

183-220

3,5

ОСТ 1 00980-80

ОСТ 1 00980-80

ОСТ 1 00980-80

ГОСТ 23825-79

020-024-25-052

020-024-25-034

020-024-25-043

203-240

ОСТ 1 00980-80

ОСТ 1 00980-80

ОСТ 1 00980-80

ГОСТ 23825-79

M30×1,5

022-026-25-052

022-026-25-034

022-026-25-043

223-260

ОСТ 1 00980-80

ОСТ 1 00980-80

ОСТ 1 00980-80

ГОСТ 23825-79

M33×1,5

024-028-25-052

024-028-25-034

024-028-25-043

243-280

4,0

ОСТ 1 00980-80

ОСТ 1 00980-80

ОСТ 1 00980-80

ГОСТ 23825-79

026-030-25-052

026-030-25-034

026-030-25-043

263-300

ОСТ 1 00980-80

ОСТ 1 00980-80

ОСТ 1 00980-80

ГОСТ 23825-79

M36×1,5

029-033-25-052

029-033-25-034

029-033-25-043

293-330

ОСТ 1 00980-80

ОСТ 1 00980-80

ОСТ 1 00980-80

ГОСТ 23825-79

M39×1,5

032-036-25-052

032-036-25-034

032-036-25-043

323-360

ОСТ 1 00980-80

ОСТ 1 00980-80

ОСТ 1 00980-80

ГОСТ 23825-79

M42×1,5

034-038-25-052

034-038-25-034

034-038-25-043

343-380

ОСТ 1 00980-80

ОСТ 1 00980-80

ОСТ 1 00980-80

ГОСТ 23825-79

М45×1,5

037-041-25-052

037-041-25-034

037-041-25-043

373-410

ОСТ 1 00980-80

ОСТ 1 00980-80

ОСТ 1 00980-80

ГОСТ 23825-70

М48×1,5

040-044-25-052

040-044-25-034

040-044-25-043

403-440

ОСТ 1 00980-80

ОСТ 1 00980-80

ОСТ 1 00980-80

ГОСТ 23825-79

_____________

* Жидкость 7-500-3 ГОСТ 20734-75.

** Топливо Т-1, Т-2, ТС-1, Т-6 ОСТ 1 00397-80.

1.2. Диапазоны температур рабочей и окружающей среды - от минус 60 до плюс 200 °С.

1.3. Номинальное давление рабочей среды - не более 28 МПа (280 кгс/см2).

1.4. Рабочие и испытательные давления для жидкости 7-500-3 ОСТ 1 00095-73, для топлив - устанавливаются разработчиком изделий.

1.5. Резьбы деталей уплотнительных устройств должны быть смазаны перед сборкой тонким слоем смазок, применяемых при сборке изделий.

1.6. Конструкция уплотнительных устройств, обеспечивающая поворот ввертной детали, должна соответствовать указанной в справочном приложении. Технические требования к этим уплотнительным устройствам должны соответствовать настоящему стандарту.

2. РАЗМЕРЫ ПОСАДОЧНЫХ МЕСТ

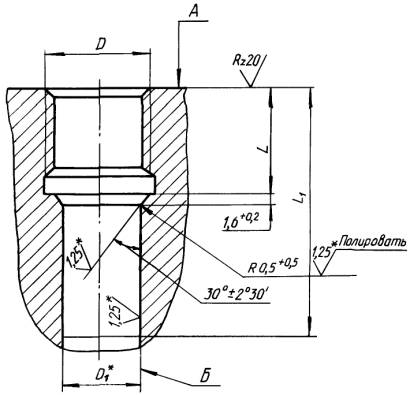

2.1. Размеры посадочных мест под ввертные детали должны соответствовать указанным на черт. 2 и в табл. 2.

Черт. 2

_____________

* Размер и шероховатость поверхности после покрытия.

Таблица 2

мм

D

D1

L

L1 не менее

Номин.

Пред. откл.

Пред. откл. ± 0,2

M12×1,5

9

Н9

14

32

М14×1,5

10

15

33

М16×1,5

12

16

34

М18×1,5

14

М20×1,5

16

17

35

М22×1,5

18

М24×1,5

20

Н7

М27×1,5

22

18

36

24

М30×1,5

26

M33×1,5

28

18

36

30

M36×1,5

33

M39×1,5

36

19

37

M42×1,5

38

20

38

M45×1,5

41

M48×1,5

44

2.1.1. Материал посадочных мест должен иметь временное сопротивление разрыву dВ ³ 60 кгс/мм2.

2.1.2. Посадочные места должны обладать коррозионной стойкостью при относительной влажности до 98 % и температуре 40 °С.

2.1.3. Поле допуска резьбы - 5Н6Н

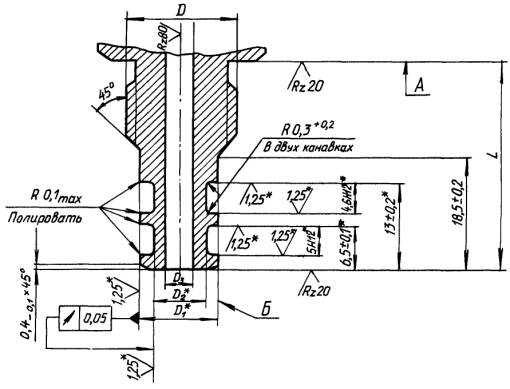

2.2. Размеры ввертной части детали должны соответствовать указанным на черт. 3 и в табл. 3.

Черт. 3

_____________

* Размер и шероховатость поверхности после покрытия.

Таблица 3

мм

D

D1

D2

D3

L

Пред. откл. f7

Пред. откл. h8

Пред. откл. ± 0,2

M12×1,5

9

5,3

2,7

30

M14×1,5

10

6,3

3,7

31

M16×1,5

12

8,3

5,5

32

M18×1,5

14

10,3

7,5

M20×1,5

16

12,3

9,5

33

М22×1,5

18

14,3

11,5

М24×1,5

20

16,3

13,5

М27×1,5

22

18,3

15,5

34

24

20,3

17,0

М30×1,5

26

22,3

19,0

М33×1,5

28

24,3

21,0

30

26,3

23,0

М36×1,5

33

2S,3

26,0

М39×1,5

36

32,3

29,0

35

М42×1,5

38

34,3

31,0

36

М45×1,5

43

37,3

34,0

М48×1,5

44

40,3

37,0

2.2.1. Ввертные детали должны изготовляться из материала с временным сопротивлением разрыву dВ ³ 90 кгс/мм2.

2.2.2. Ввертные детали должны обладать коррозионной стойкостью при относительной влажности до 98 % и температуре 40 °С.

2.2.3. Резьба - по ОСТ 1 00105-83.

2.3. Неуказанные предельные отклонения размеров, формы и расположения поверхностей - по ОСТ 1 00022-80.

2.4. Сбег резьбы, фаски и проточки - по ОСТ 1 00010-81.

2.5. Торцовое биение поверхности А и радиальное биение поверхности Б относительно оси резьбы - 0,05 мм.

ПРИЛОЖЕНИЕ
Справочное

КОНСТРУКЦИЯ УПЛОТНИТЕЛЬНЫХ УСТРОЙСТВ, ОБЕСПЕЧИВАЮЩАЯ ПОВОРОТ ВВЕРТНОЙ ДЕТАЛИ

1. Конструкция уплотнительного устройства, обеспечивающая поворот ввертной детали на 360°, должна соответствовать указанной на черт. 1.

2. Размеры уплотнительного устройства должны соответствовать указанным на черт. 1 и в таблице.

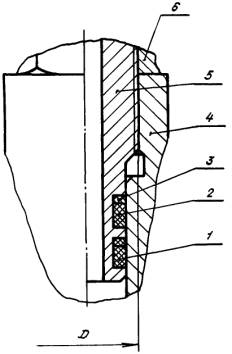

1, 2 - кольца резиновые круглого сечения; 3 - шайба защитная; 4 - корпус; 5 - ввертная деталь; 6 - гайка

Черт. 1

3. Для установки ввертных деталей необходимо:

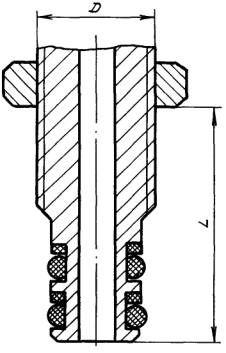

- установить гайку по размеру L, указанному на черт. 2 и в таблице;

- не изменяя размера L, завернуть ввертную деталь в посадочное место до упора в торец гайки;

- отвернуть ввертную деталь до нужного положения, но не более чем на один оборот и после этого завернуть гайку и законтрить.

Черт. 2

мм

D

L

Пред. откл. ± 0,2

M12×1,5

32

М14×1,5

33

М16×1,5

34

М18×1,5

М20×1,5

35

М22×1,5

М24×1,5

М27×1,5

36

М30×1,5

М33×1,5

М36×1,5

М39×1,5

37

М42×1,5

38

М45×1,5

М48×1,5

ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ

№ изм.

Номер листа (страницы)

Номер «Изв. об изм.»

Подпись

Дата

Срок введения изменения

измененных

замененных

новых

аннулированных

1

1 - 10

-

-

-

10513



2.08.88

01.01.88
