ОТРАСЛЕВОЙ СТАНДАРТ

БОЛТЫ С УМЕНЬШЕННОЙ
ШЕСТИГРАННОЙ ГОЛОВКОЙ с полем
ДОПУСКА ДИАМЕТРА СТЕРЖНЯ u8
ИЗ ТИТАНОВОГО СПЛАВА

Конструкция и размеры

ОСТ 1 10570-72

Введен впервые

Проверен в 1989 г.
Подлежит проверке в 1999 г.
Проверен в 1984 г.
Подлежит проверке в 1989 г.

Распоряжением Министерства от 31.03.72 № 087-16 срок введения установлен с 01.07.72

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на болты с уменьшенной шестигранной головкой с полем допуска диаметра стержня u8 из титанового сплава, предназначенные для эксплуатации при температуре:

- до 160 °С без ограничения ресурса;

- до 200 °С, ресурс не более 1000 часов;

- до 300 °С, ресурс не более 200 часов.

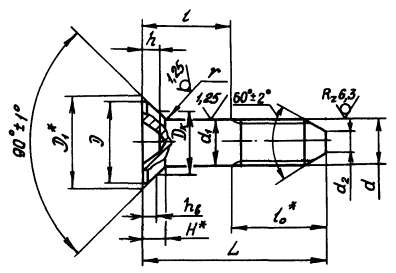

2. Конструкция и размеры болтов должны соответствовать указанным на чертеже и в табл. 1 и 2.

____________

* Размер для справок.

** Размеры обеспеч. инстр.

Таблица 1

мм

d

d1

D

D1

D2

H

S

r

l0

Пред. откл. по u8

Пред. откл.

min

по h14

по h12

-0,3

MR5-6e

5

8,8

7,8

7,4

2,5

8

0,7

8

MR6-6e

6

11,0

9,8

9,3

10

10

MR8-6e

8

13,3

11,8

11,2

3,0

12

0.8

12

Таблица 2

мм

L

d

MR5

MR6

MR8

Номин.

Пред. откл.

Применяемость

l

Применяемость

l

Применяемость

l

Пред. откл. -0,4

Пред. откл. -0,5

Пред. откл. -0,62

11

± 0,2



3



-



-

12



4



-



-

13



5



3



-

14



6



4



-

15



7



5



-

16



8



6



4

17



9



7



5

18



10



8



6

19



11



9



7

20



12



10



8

21



13



11



9

22



14



12



10

23

± 0,3



15



13



11

24



16



14



12

25



17



15



13

26



18



16



14

27



19



17



15

28



20



18



16

29



21



19



17

30



22



20



18

31



23



21



19

32



24



22



20

33



25



23



21

34



26



24



22

35



27



25



23

36



28



26



24

37



29



27



25

38



30



28



26

39



31



29



27

40



32



30



28

41



33



31



29

42



34



32



30

44



36



34



32

46



38



36



34

48



40



38



36

50



42



40



38

52

± 0,5



-



-



40

54



-



-



42

56



-



-



44

58



-



-



46

60



-



-



48

62



-



-



50

64



-



-



52

66



-



-



54

68



-



-



56

3. Материал: титановый сплав ВТ16.

4. Покрытие: Ан.Окс 2 - 3.

5. Масса болтов должна соответствовать указанной в табл. 3.

Таблица 3

L, мм

d

L, мм

d

MR5

MR6

MR8

MR5

MR6

MR8

Масса 100 шт., кг

Масса 100 шт., кг

11

0,165

-

-

22

0,261

0,360

0,628

12

0,174

-

-

23

0,269

0,371

0,649

13

0,183

0,240

-

24

0,278

0,383

0,673

14

0,192

0,255

-

25

0,287

0,394

0,694

15

0,200

0,266

-

28

0,296

0,405

0,715

16

0,209

0,278

0,487

27

0,304

0,414

0,737

17

0,214

0,293

0,510

28

0,313

0,423

0,760

18

0,220

0,308

0,534

29

0,321

0,440

0,782

19

0,232

0,319

0,557

30

0,330

0,468

0,805

20

0,244

0,330

0,580

31

0,342

0,472

0,827

21

0,252

0,345

0,603

32

0,354

0,487

0,850

33

0,362

0,496

0,875

48

0,493

0,690

1,200

34

0,371

0,510

0,900

50

0,510

0,720

1,265

35

0,379

0,525

0,922

52

-

-

1,320

36

0,388

0,540

0,945

54

-

-

1,360

37

0,388

0,551

0,987

56

-

-

1,400

38

0,405

0,562

0,990

58

-

-

1,450

38

0,414

0,576

1,015

60

-

-

1,495

40

0,423

0,590

1,040

62

-

-

1,535

41

0,431

0,602

1,062

64

-

-

1,580

42

0,440

0,615

1,085

66

-

-

1,630

44

0,458

0,637

1,125

68

-

-

1,675

46

0,475

0,667

1,170









6. Коды ОКП болтов должны соответствовать указанным в обязательном приложения.

7. Технические условия - по ОСТ 1 00552-72, кроме расчетных разрушающих нагрузок на разрыв, которые составляют 90 % от указанных в стандарте.

Пример наименования и обозначения болта с уменьшенной шестигранной головкой с полем допуска диаметра стержня u8 из титанового сплава, с резьбой MR6 и длиной L = 24 мм, анодированного:

Болт 6-24-Ан.Окс - ОСТ 1 10570-72

ПРИЛОЖЕНИЕ
Обязательное

Код ОКП 75 9120 4ХХХ КЧ



См. таблицу



L

d

L

d

MR5

MR6

MR8

MR5

MR6

MR8

XXX

КЧ

XXX

КЧ

XXX

КЧ

XXX

КЧ

XXX

КЧ

XXX

КЧ

11

001

06









34

024

01

058

02

089

06

12

002

07









35

025

00

059

01

090

02

13

003

06

037

07





36

026

10

060

08

091

01

14

004

05

038

06





37

027

09

061

07

092

00

15

005

04

039

05





38

028

08

062

06

093

10

16

006

03

040

01

071

05

39

029

07

063

05

094

09

17

007

02

041

00

072

04

40

030

03

064

04

095

08

18

008

01

042

10

073

03

41

031

02

065

03

096

07

19

009

00

043

09

074

02

42

032

01

066

02

097

06

20

010

07

044

08

075

01

44

033

00

067

01

098

05

21

011

06

045

07

076

00

46

034

10

068

00

099

04

22

012

05

048

06

077

10

48

035

09

069

10

100

06

23

013

04

047

05

078

09

50

036

08

070

06

101

05

24

014

03

048

04

079

08

52









102

04

25

015

02

049

03

080

04

54









103

03

26

016

01

050

10

081

03

56









104

02

27

017

00

051

09

082

02

58









105

01

28

018

10

052

08

083

01

60









106

00

29

019

09

053

07

084

00

62









107

10

30

020

05

054

06

085

10

64









108

09

31

021

04

055

05

086

09

66









109

08

32

022

03

056

04

087

08

68









110

04

33

023

02

057

03

088

07

















ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ

№ изм.

Номер листа (страницы)

Номер «Изв. об изм.»

Подпись

Дата

Срок введения изменения

Измененных

Замененных

Новых

Аннулированных

«а»

1, 4

-

-

-

5496





01.07.74

2

2, 3, 4

-

-

-

6701





01.01.77

3

4

-

-

-

6763





01.01.77

4

1, 5

2, 3, 4

-

-

7152





01.01.79

5

1, 2

-

-

-

7880





01.01.80

6

1, 2, 4, 5

-

6, 7

-

9604





01.01.86

7

1 ÷ 6

-

-

-

9862





01.07.90

8

1

-

-

-

9950





01.01.92
