ОТРАСЛЕВОЙ СТАНДАРТ

БОЛТЫ С УМЕНЬШЕННОЙ
ПЛОСКО-ВЫПУКЛОЙ ГОЛОВКОЙ
С ПОЛЕМ ДОПУСКА ДИАМЕТРА
СТЕРЖНЯ f9 ИЗ ТИТАНОВОГО СПЛАВА

Конструкция и размеры

ОСТ 1 10575-72

Введен впервые

Распоряжением Министерства от 31.03.72 № 087-16

срок введения установлен с 01.07.72

1. Настоящий стандарт распространяется на болты с уменьшенной плоско-выпуклой головкой с полем допуска диаметра стержня f9 из титанового сплава, предназначенные для эксплуатации при температуре:

- до 160 °С без ограничения ресурса;

- до 200 °С, ресурс не более 1000 часов;

- до 300 °С, ресурс не более 200 часов.

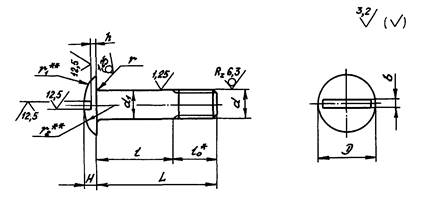

2. Конструкция и размеры болтов должны соответствовать указанным на чертеже и в табл. 1 и 2.

Таблица 1

мм

d	d₁	D	h	H	r	r₁	r₂	b	l₀
	Пред. откл.
	по f9	по h14			-0,3	по h14		по H14
MR4-6e	4	8	0,5	1,6	0,5	3	9	0,8	7
MR5-6e	5	10	0,8	2,0	0,7	4	12	1,0	8
MR6-6e	6	12	1,0	2,4	0,7	5	15	1,2	10
MR8-6e	8	18	1,2	3,2	0,9	7	21	1,6	12

______________

* Размер для справок.

** Размеры обеспеч. инстр.

Таблица 2

мм

L		d
L		MR4		MR5		MR6		MR8
Номин.	Пред. откл.	Применяемость	l Пред. откл. -0,35	Применяемость	l Пред. откл. -0,4	Применяемость	l Пред. откл. -0,5	Применяемость	l Пред. откл. -0,62
10			3		-		-		-
12			5		4		-		-
14			7		6		4		-
16	±0,2		9		8		6		-
18			11		10		8		6
20			13		12		10		8
22			15		14		12		10
24			17		16		14		12
26			19		18		16		14
28			21		20		18		16
30			23		22		20		18
32			25		24		22		20
34			27		26		24		22
36	±0,3		-		28		26		24
38			-		30		28		26
40			-		32		30		28
42			-		34		32		30
44			-		36		34		32
46			-		-		36		34
48			-		-		38		36
50			-		-		40		38
52			-		-		-		40
54			-		-		-		42
56	±0,5		-		-		-		44
58			-		-		-		46
60			-		-		-		48

3. Материал: титановый сплав ВТ16.

4. Покрытие: Ан. Окс 2 - 3.

5. Масса болтов должна соответствовать указанной в табл. 3.

Таблица 3

L, мм	d				L, мм	d
	MR4	MR5	MR6	MR8		MR4	MR5	MR6	MR8
	Масса 100 шт., кг					Масса 100 шт., кг
10	0,070	-	-	-	36	-	0,348	0,500	0,865
12	0,081	0,134	-	-	38	-	0,366	0,527	0,910
14	0,093	0,151	0,220	-	40	-	0,383	0,550	0,957
16	0,104	0,168	0,244	-	42	-	0,400	0,580	1,000
18	0,116	0,186	0,267	0,452	44	-	0,417	0,605	1,050
20	0,128	0,203	0,296	0,500	46	-	-	0,625	1,090
22	0,139	0,220	0,319	0,545	48	-	-	0,655	1,140
24	0,151	0,238	0,348	0,590	50	-	-	0,680	1,180
26	0,162	0,255	0,371	0,638	52	-	-	-	1,230
28	0,174	0,272	0,394	0,685	54	-	-	-	1,275
30	0,186	0,290	0,424	0,725	56	-	-	-	1,320
32	0,197	0,313	0,446	0,773	58	-	-	-	1,370
34	0,209	0,330	0,475	0,817	60	-	-	-	1,410

6. Коды ОКП болтов должны соответствовать указанным в обязательном приложении.

7. Технические условия - по ОСТ 1 00552-72, кроме расчетных разрушающих нагрузок на разрыв, которые составляют 70 % от указанных в стандарте.

8. В технически обоснованных случаях допускается применение болтов с увеличенной длиной резьбовой части соответствующих техническим требованиям, установленным в обязательном приложении Б.

Пример наименования и обозначения болта с уменьшенной плоско-выпуклой головкой с полем допуска диаметра стержня f9 из титанового сплава, с резьбой MR6 и длиной L = 24 мм, анодированного:

Болт 6-24-Ан. Окс - ОСТ 1 10575-72

ПРИЛОЖЕНИЕ А

Обязательное

Код ОКП 75 9155 2ХХХ КЧ

См. таблицу

L	d
	MR4		MR5		MR6		MR8
	XXX	КЧ	XXX	КЧ	XXX	КЧ	XXX	КЧ
10	001	06
12	002	05	014	01
14	003	04	015	00	031	00
16	004	03	016	10	032	10
18	005	02	017	09	033	09	050	08
20	006	01	018	08	034	08	051	07
22	007	00	019	07	035	07	052	06
24	008	10	020	03	036	06	053	05
26	009	09	021	02	037	05	054	04
28	010	05	022	01	038	04	055	03
30	011	04	023	00	039	03	056	02
32	012	03	024	10	040	10	057	01
34	013	02	025	09	041	09	058	00
36			026	08	042	08	059	10
38			027	07	043	07	060	06
40			028	06	044	06	061	05
42			029	05	045	05	062	04
44			030	01	046	04	063	03
46					047	03	064	02
48					048	02	065	01
50					049	01	066	00
52							067	10
54							068	09
56							069	08
58							070	04
60							071	03

ПРИЛОЖЕНИЕ Б

Обязательное

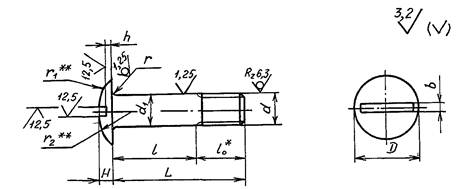

1. Конструкция и размеры болтов с увеличенной длиной резьбовой части должны соответствовать указанным на чертеже и в табл. 1 и 2.

Таблица 1

мм

d	d₁	D	h	H	r	r₁	r₂	b	l₀
	Пред. откл.
	по f9	по h14			-0,3	по h14		по H14
MR4-6e	4	8	0,5	1,6	0,5	3	9	0,8	7
MR5-6e	5	10	0,8	2,0	0,7	4	12	1,0	8
MR6-6e	6	12	1,0	2,4	0,7	5	15	1,2	10
MR8-6e	8	18	1,2	3,2	0,9	7	21	1,6	12

Таблица 2

мм

L		d
L		MR4		MR5		MR6		MR8
Номин.	Пред. откл.	Применяемость	l Пред. откл. -0,35	Применяемость	l Пред. откл. -0,4	Применяемость	l Пред. откл. -0,5	Применяемость	l Пред. откл. -0,62
12			3		-		-		-
14			5		4		-		-
16	±0,2		7		6		4		-
18			9		8		6		-
20			11		10		8		6
22			13		12		10		8
24			15		14		12		10
26			17		16		14		12
28			19		18		16		14
30			21		20		18		16
32			23		22		20		18
34			25		24		22		20
36	±0,3		-		26		24		22
38			-		28		26		24
40			-		30		28		26
42			-		32		30		28
44			-		34		32		30
46			-		-		34		32
48			-		-		36		34
50			-		-		38		36
52			-		-		-		38
54			-		-		-		40
56	±0,5		-		-		-		42
58			-		-		-		44
60			-		-		-		46

______________

* Размер для справок.

** Размеры обеспеч. инстр.

2. Остальные технические требования должны соответствовать пунктам 3, 4, 5 и 7 для основного исполнения болтов.

Пример наименования и обозначения болта с уменьшенной плоско-выпуклой головкой с полем допуска диаметра стержня f9 из титанового сплава, с увеличенной длиной резьбовой части, с резьбой MR6 и длиной L = 24 мм, анодированного:

Болт 6-24Д-Ан. Окс - ОСТ 1 10575-72

ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ

№ изм.	Номера страниц				Номер «Изв. об изм.»	Подпись	Дата	Срок введения изменения
№ изм.	Измененных	Замененных	Новых	Аннулированных	Номер «Изв. об изм.»	Подпись	Дата	Срок введения изменения
а	1, 4	-	-	-	5496			01.07.74
2	3, 2	-	-	-	6701		10.02.77	01.01.77
3	1, 3, 4	2	-	-	7151		24.08.78	01.01.79
4	1, 4	-	-	-	7879		15.11.79	01.01.80
5	1, 2, 4	-	5, 6	-	9604		23.05.85	01.01.86
6	1 ÷ 5	-	-	-	9862		30.01.90	01.07.90
7	1	-	-	-	9950		11.08.91	01.01.92
8	1, 4, 5	6	7, 8	-	11982		15.06.05	2005.07.01
