ОТРАСЛЕВОЙ СТАНДАРТ

ПРУЖИНЫ

Конструкция и размеры
ОСТ 1 10457-72
Введен впервые

Распоряжением Министерства от 7 января 1972 г. № 087-16 срок введения установлен с I/VI 1972 г.

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на пружины, предназначенные для применения в уплотнительных радиальных устройствах вращательных соединений.

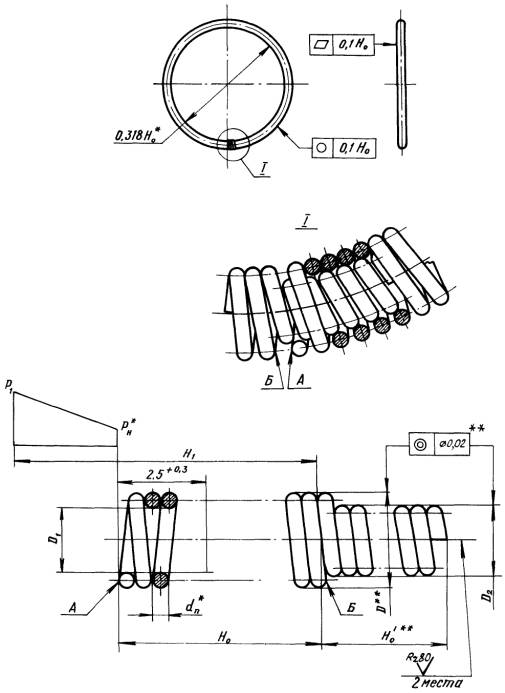

2. Конструкция и размеры пружин должны соответствовать указанным на чертеже и в таблице.

___________

* Размеры и величины для справок.

** Размер обеспеч. инстр.

Размеры в мм

Диаметр уплотняемого вала d*

H0

H1

Длина проволоки L*

dn

D

D1

D2

Н'0

PH

P1

Масса 1000 шт., не более

Пред. откл. h14

Пред. откл. на длине  мм на остальной длине - H12

Пред. откл. -0,20

гс

6

25

32

429

0,25

1,5

1,0

1,15

56

150 ± 30

1,64

7

28

35

476

1,79

8

31

38

523

1,97

9

34

41

569

2,14

10

37

44

619

2,32

11

41

48

679

2,54

12

44

51

729

2,73

13

49

57

806

120 ± 30

3,00

14

52

60

853

3,20

15

56

63

856

0,30

1,7

1,1

1,20

87

160 ± 20

4,68

16

59

66

892

4,90

17

61

69

920

5,06

18

65

73

979

5,38

19

68

76

1025

5,65

20

71

79

1080

5,95

21

74

83

1130

6,23

22

77

86

1155

6,46

24

82

92

1230

6,77

25

86

96

1290

7,11

26

90

99

1350

7,44

28

94

105

1410

7,76

30

99

112

1475

8,13

32

106

119

1550

8,54

34

112

125

1640

9,05

35

115

129

1720

9,48

36

118

132

1760

9,71

38

123

138

1830

10,16

40

128

144

1880

10,44

42

133

150

1970

10,86

45

142

160

2150

11,77

48

151

169

2240

12,38

50

156

175

2320

12,85

_____________

* Размер для справок.

3. Материал: проволока из стали марок 12Х18Н9Т или 12Х18Н10Т повышенной точности, нагартованная, для диаметра 0,25 мм - оксидированная, для диаметра 0,30 мм - светлая ГОСТ 18148-72. Допускается применение проволоки В-0,26 ТУ 3-1002-77 для пружин 6 - ОСТ 1 10487-72 - 12 - ОСТ 1 10487-72 и проволоки В-0,31 ТУ 3-1002-77 для остальных.

4. Навивка плотная, виток к витку. Направление навивки не регламентируется.

5. Термообработка: отпуск при температуре 450 ± 10 °С в течение 30 мин.

6. Покрытие: Хим. Пас*.

7. После десятикратного растяжения от размера Н0 до размера Н1 остаточная деформация пружин не допускается.

8. Зазор между точками А и Б - не более 0,3 мм. Зазор не должен изменяться после установки пружины на оправку диаметром 0,318 Н1 с допуском по h8 и после перемещения пружины по оправке на длине 30 ± 5 мм в одну и другую сторону.

9. Маркировать обозначение пружины и клеймить окончательную приемку на бирке.

10. Приемка, упаковка и транспортирование - по нормали 96АТУ.

11. Конструктивные элементы и размеры пружин для манжетных уплотнений приведены в справочном приложении.

Пример наименования и обозначения пружины для уплотнения вала d = 6 мм:

Пружина 6 - ОСТ 1 10437-72

ПРИЛОЖЕНИЕ
Справочное

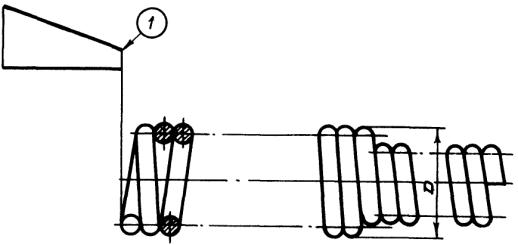

КОНСТРУКТИВНЫЕ ЭЛЕМЕНТЫ ПРУЖИН ДЛЯ МАНЖЕТНЫХ УПЛОТНЕНИЙ

Наименование

Условное обозначение

Пояснение

Начальное натяжение

1

Усилие, возникающее между витками пружины после ее навивки

Наружный диаметр

D

Диаметр спирального витка пружины



ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ

№ изм.

Номер листа (страницы)

Номер «Изв. об изм.»

Подпись

Дата

Срок введения изменения

Измененных

Замененных

Новых

Аннулированных

1

5

3, 4

-

-

6010



19/V-75

1/X-76

2

1, 2

-

-

-

7354



26/VII-78

1/I-79

3

1, 2, 3, 5

-

6

-

8605



11.05.82

1.01.83
