ОТРАСЛЕВОЙ СТАНДАРТ
|
ВИНТЫ С ШЕСТИГРАННОЙ ГОЛОВКОЙ Конструкция и размеры |
ОСТ 1 10576-72Введен впервые Проверен в 1989 г. |
Распоряжением Министерства от 31.03.72 № 087-16 срок введения установлен с 01.07.72
Несоблюдение стандарта преследуется по закону
1. Наставший стандарт распространяется на ванты с шестигранной головкой из титанового сплава, предназначенные для эксплуатации при температуре:
- до 160 °С без ограничения ресурса;
- до 200 °С, ресурс не более 1000 часов;
- до 800 °С, ресурс не более 200 часов.

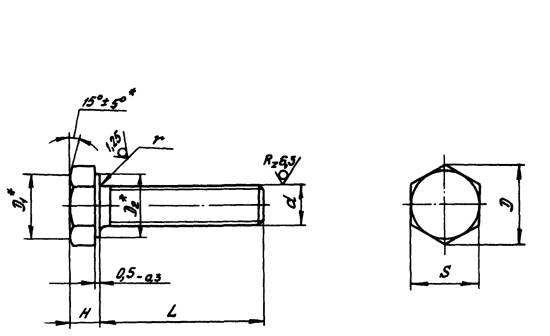

2. Конструкция и размеры винтов должны соответствовать указанным на чертеже и в табл. 1 и 2.
_____________
* Размеры обеспеч. инстр.
Таблица 1
мм
|
D |
D1 |
D2 |
H |
S |
r |
|
|
Пред. откл. |
||||||
|
min |
по h14 |
по h12 |
-0,3 |
|||
|
MR4-6e |
7,7 |
6,8 |
6,4 |
2,8 |
7 |
0,5 |
|
MR5-6e |
8,8 |
7,8 |
7,4 |
3,0 |
8 |
0,7 |
|
MR6-6e |
11,0 |
9,8 |
9,3 |
4,0 |
10 |
|
3. Материал: титановый сплав ВТ16.
4. Отверстия для контровки и обозначение винтов с контровочными отверстиями - по ОСТ 1 03815-76.
5. Покрытие: Ан.Окс 2 - 3.
6. Масса винтов должна соответствовать указанной в табл. 2.
Таблица 2
|
L, мм |
d |
||||||
|
MR4 |
MR5 |
MR6 |
|||||
|
Номин. |
Пред. откл. |
Применяемость |
Масса 100 шт., кг |
Применяемость |
Масса 100 шт., кг |
Применяемость |
Масса 100 шт., кг |
|
5 |
± 0,2 |
|
0,070 |
|
- |
|
- |
|
6 |
|
0,075 |
|
- |
|
- |
|
|
7 |
|
0,081 |
|
0,151 |
|
- |
|
|
8 |
|
0,087 |
|
0,157 |
|
0,238 |
|
|
9 |
|
0,093 |
|
0,162 |
|
0,250 |
|
|
10 |
|
0,098 |
|
0,168 |
|
0,261 |
|
|
11 |
|
0,104 |
|
0,174 |
|
0,267 |
|
|
12 |
|
0,110 |
|
0,186 |
|
0,278 |
|
|
14 |
|
0,122 |
|
0,203 |
|
0,308 |
|
|
16 |
|
0,133 |
|
0,220 |
|
0,330 |
|
|
18 |
|
0,145 |
|
0,238 |
|
0,360 |
|
|
20 |
|
0,157 |
|
0,255 |
|
0,383 |
|
|
22 |
|
0,168 |
|
0,273 |
|
0,406 |
|
|
24 |
± 0,3 |
|
0,180 |
|
0,290 |
|
0,435 |
|
26 |
|
0,192 |
|
0,308 |
|
0,458 |
|
|
28 |
|
0,203 |
|
0,325 |
|
0,487 |
|
|
30 |
|
0,215 |
|
0,348 |
|
0,510 |
|
|
32 |
|
0,226 |
|
0,366 |
|
0,540 |
|
|
34 |
|
0,238 |
|
0,383 |
|
0,563 |
|
|
36 |
|
0,250 |
|
0,400 |
|
0,585 |
|
|
38 |
|
- |
|
0,417 |
|
0,615 |
|
|
40 |
|
- |
|
0,435 |
|
0,638 |
|
|
42 |
|
- |
|
0,453 |
|
0,687 |
|
|
44 |
|
- |
|
0,470 |
|
0,690 |
|
|
46 |
|
- |
|
- |
|
0,720 |
|
|
48 |
|
- |
|
- |
|
0,743 |
|
|
50 |
|
- |
|
- |
|
0,772 |
|
7. Коды ОКП винтов должны соответствовать указанным в обязательном приложении.
8. Технические условия - по ОСТ 1 00552-72.
Пример наименования и обозначения винта с шестигранной головкой из титанового сплава, с резьбой MR6 и длиной L = 24 мм, анодированного:
Винт 6-24-Ан.Окс - ОСТ 1 10576-72
ПРИЛОЖЕНИЕ
Обязательное
КОДЫ ОКП ВИНТОВ
Таблица 1
|
Отверстие для контровки по ОСТ 1 03815-76 |
Обозначение покрытия в обозначении винта |
КЧ |
|||
|
XX ХХХХ X |
XXX |
||||
|
Отсутствует |
Ан.Окс |
75 9210 1 |
По табл. 2 |
Колонка 1 |
|
|
Исполнение 2 |
75 9210 2 |
Колонка 2 |
|||
|
Исполнение 3 |
75 9210 3 |
Колонка 3 |
|||
Таблица 2
|
d |
||||||||||||
|
MR4 |
MR5 |
MR6 |
||||||||||
|
XXX |
КЧ |
XXX |
КЧ |
XXX |
КЧ |
|||||||
|
1 |
2 |
3 |
1 |
2 |
3 |
1 |
2 |
3 |
||||
|
5 |
001 |
08 |
04 |
00 |
|
|
|
|
|
|
|
|
|
6 |
002 |
07 |
03 |
10 |
|
|
|
|
|
|
|
|
|
7 |
003 |
06 |
02 |
09 |
021 |
04 |
00 |
07 |
|
|
|
|
|
8 |
004 |
05 |
01 |
08 |
022 |
03 |
10 |
06 |
043 |
09 |
05 |
01 |
|
9 |
005 |
04 |
00 |
07 |
023 |
02 |
09 |
05 |
044 |
08 |
04 |
00 |
|
10 |
006 |
03 |
10 |
06 |
024 |
01 |
08 |
04 |
045 |
07 |
03 |
10 |
|
11 |
007 |
02 |
09 |
05 |
025 |
00 |
07 |
03 |
046 |
06 |
02 |
09 |
|
12 |
008 |
01 |
08 |
04 |
026 |
10 |
06 |
02 |
047 |
05 |
01 |
08 |
|
14 |
009 |
00 |
07 |
03 |
027 |
09 |
05 |
01 |
048 |
04 |
00 |
07 |
|
16 |
010 |
07 |
03 |
10 |
028 |
08 |
04 |
00 |
049 |
03 |
10 |
06 |
|
18 |
011 |
06 |
02 |
09 |
029 |
07 |
03 |
10 |
050 |
10 |
06 |
02 |
|
20 |
012 |
05 |
01 |
08 |
030 |
03 |
10 |
06 |
051 |
09 |
05 |
01 |
|
22 |
013 |
04 |
00 |
07 |
031 |
02 |
09 |
05 |
052 |
08 |
04 |
00 |
|
24 |
014 |
03 |
10 |
06 |
032 |
01 |
08 |
04 |
053 |
07 |
03 |
10 |
|
26 |
015 |
02 |
09 |
05 |
033 |
00 |
07 |
03 |
054 |
06 |
02 |
09 |
|
28 |
016 |
01 |
08 |
04 |
034 |
10 |
06 |
02 |
055 |
05 |
01 |
08 |
|
30 |
017 |
00 |
07 |
03 |
035 |
09 |
05 |
01 |
056 |
04 |
00 |
07 |
|
32 |
018 |
10 |
06 |
02 |
036 |
08 |
04 |
00 |
057 |
03 |
10 |
06 |
|
34 |
019 |
09 |
05 |
01 |
037 |
07 |
03 |
10 |
058 |
02 |
09 |
05 |
|
36 |
020 |
05 |
01 |
08 |
038 |
06 |
02 |
09 |
059 |
01 |
08 |
04 |
|
38 |
|
|
|
|
039 |
05 |
01 |
08 |
060 |
08 |
04 |
00 |
|
40 |
|
|
|
|
040 |
01 |
08 |
04 |
061 |
07 |
03 |
10 |
|
42 |
|
|
|
|
041 |
00 |
07 |
03 |
062 |
06 |
02 |
09 |
|
44 |
|
|
|
|
042 |
10 |
06 |
02 |
063 |
05 |
01 |
08 |
|
46 |
|
|
|
|
|
|
|
|
064 |
04 |
00 |
07 |
|
48 |
|
|
|
|
|
|
|
|
065 |
03 |
10 |
06 |
|
50 |
|
|
|
|
|
|
|
|
066 |
02 |
09 |
05 |
ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ
|
№ изм. |
Номер листа (страницы) |
Номер «Изв. об изм.» |
Подпись |
Дата |
Срок введения изменения |
|||
|
Измененных |
Замененных |
Новых |
Аннулированных |
|||||
|
а |
1, 3 |
- |
- |
- |
5496 |
|
|
01.07.74 |
|
2 |
1, 4 |
2, 3 |
- |
- |
7153 |
|
24.08.74 |
01.01.79 |
|
3 |
1, 2, 3, 4 |
- |
- |
- |
7881 |
|
19.11.72 |
01.01.80 |
|
4 |
1, 3, 4 |
- |
5, 6 |
- |
9604 |
|
23.03.85 |
01.01.86 |
|
5 |
1 ÷ 5 |
- |
- |
- |
9862 |
|
30.01.90 |
01.07.90 |
|
6 |
1 |
- |
- |
- |
9950 |
|
11.07.91 |
01.01.92 |
