ТИПОВАЯ ТЕХНОЛОГИЧЕСКАЯ КАРТА

ВЛ

Погрузка хлыстов на автопоезд
челюстным погрузчиком

К-6-6-14

1. ОБЛАСТЬ ПРИМЕНЕНИЯ

1.1. Технологическая карта К-6-6-14 служит руководством по погрузке древесины на автопоезд при вырубке просек для линий электропередачи.

1.2. В состав работ, рассматриваемых картой, входят:

1.2.1. Установка автопоезда к приему хлыстов.

1.2.2. Установка погрузчика в рабочее положение.

1.2.3. Захват пачки хлыстов и перемещение лесопогрузчика к автопоезду.

1.2.4. Укладка хлыстов на коники загружаемого транспортного средства (автопоезда).

2. ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ ПРОЦЕССА

2.1. До погрузки хлыстов должна быть выполнена обрезка сучьев согласно карте К-6-6-5 или К-6-6-6, и устроена лесовозная дорога.

2.2. Погрузка хлыстов производится лесопогрузчиком типа ЛТ-65Б.

Техническая характеристика

Базовый трактор

ТТ-4

Мощность двигателя, л.с.

110

Грузоподъемность, т

3,5

Высота переноса груза, м

4,0

Средняя скорость подъема, м/с

0,4

Привод рабочих органов, м/с

гидравлический

Габариты, мм

длина

7400

ширина

3250

высота

3105

Масса, т

16,25

Расчетная производительность, м3/смену

260

2.3. Погрузочная площадка должна быть устроена согласно рис. 14-1.

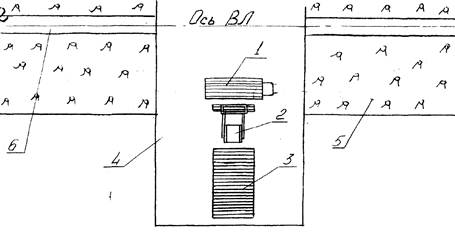

1 - Лесовоз КРАЗ-255А; 2 - Лесопогрузчик ЛТ-65Б; 3 - Штабель; 4 - Рабочая площадка; 5 - Пасека; 6 - Волок трелевочный

Рис. 14-1. Схема расположения лесопогрузочных площадок на лесосеке

2.4. Технологическая последовательность погрузки хлыстом:

2.4.1. Установить автопоезд и подготовить его к приему древесины (рис. 14-1).

2.4.2. Установить челюстный погрузчик между автопоездом и штабелем хлыстов.

2.4.3. Стрелу лесопогрузчика с захватом переместить в сторону штабеля.

2.4.4. Челюсть захвата лесопогрузчика наездом подвести под хлысты.

2.4.5. Поворотом нижней челюсти отделить пачку от штабеля.

2.4.6. Передвижение лесопогрузчика с поднятой пачкой к автопоезду.

2.4.7. При подходе к автопоезду стрелу лесопогрузчика повернуть, перемещая груз через лесопогрузчик, и установить в положение для разгрузки.

2.4.8. Разжать челюстной захват и плавно уложить хлысты на коники загружаемого автопоезда. В случае необходимости произвести поправку хлыстов лесопогрузчиком.

2.4.9. Отход лесопогрузчика от лесопоезда и передвижение к штабелю за следующей пачкой хлыстов. Принцип работы челюстного лесопогрузчика см. рис. 14-2.

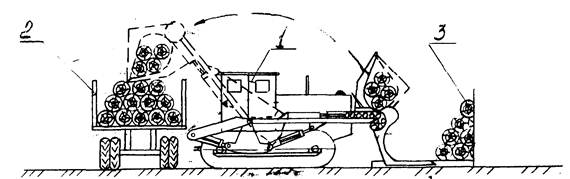

1 - Лесопогрузчик ЛТ-65Б; 2 - Лесовоз Краз-255А; 3 - Штабель

Рис. 14-2. Принцип работы челюстного лесопогрузчика перекидного типа

2.5. При погрузке хлыстов на лесовозный поезд челюстным погрузчиком необходимо строго соблюдать требования техники безопасности, изложенные в п. 9 «Общей части».

Особое внимание необходимо обратить на следующее:

2.5.1. В процессе погрузки водитель автопоезда, отойдя в безопасную зону (от кабины вперед по ходу автопоезда), должен следить за правильностью укладки хлыстов на автопоезд и в случае необходимости подавать сигнал машинисту лесопогрузчика.

2.5.2. Максимальный вес погружаемой пачки не должен превышать установленной грузоподъемности лесопогрузчика.

2.5.3. Во время погрузки находиться в зоне перемещения лесопогрузчика запрещается.

2.5.4. Лесопоезд должен устанавливаться под погрузку только после разрешающего сигнала машиниста челюстного погрузчика.

2.5.5. Хлысты на погружаемом лесопоезде выравниваются только захватом челюстного погрузчика.

2.5.6. Места, где производятся работы по погрузке хлыстов, оградить знаками безопасности.

2.5.7. Расстояние от задней стенки кабины лесопоезда до торцов комлей хлыстов должно быть не менее 0,75 м.

2.6. Погрузку деревьев (хлыстов) производит звено в составе:

Профессия

Разряд

Кол-во

Машинист

6

1

2.7. КАЛЬКУЛЯЦИЯ ТРУДОВЫХ ЗАТРАТ НА 1 га

Обоснование

Наименование работ

Диаметр дерева, м

Средний объем хлыста, м3

Объем работ, м3

Норма времени на ед. измерения, чел.-ч

Затраты труда на весь объем работ, чел.-ч

Единые нормы выработки и расценки на лесозаготовительные работы. ЦНИИМЭ 1986 г. § 23

Погрузка деревьев на лесовозный транспорт

до 0,24

до 0,39

120

0,036

4,3

до 0,32

до 0, +..5*

130

0,028

3,6

более 0,32

до 1,9

140

0,023

3,2

3. ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ НА 1 га

Показатели

Ед. изм.

Диаметр дерева, м

до 0,24

до 0,32

более 0,32

Трудоемкость

чел.-дн.

0,5

0,4

0,39

Работа механизмов

маш.-см.

0,5

0,4

0,39

Численность звена

чел.

1

1

1

Продолжительность

смен

0,5

0,4

0,39

Производительность за смену

га

2,0

2,5

2,56

4. МАТЕРИАЛЬНО-ТЕХНИЧЕСКИЕ РЕСУРСЫ

4.1. Потребность в основных машинах, оборудовании, инструментах и приспособлениях (на одно звено)

Наименование

Тип

Марка, ГОСТ

Кол-во, шт.

Примечание

Челюстный лесопогрузчик

ЛТ-65Б

1

В перечень не включен бригадный инвентарь, предусмотренный табелем средств малой механизации.

4.2. Потребность в эксплуатационных материалах

Наименование

Ед. изм.

Норма на час работы

Количество на 1 га при диаметре дерева

до 0,24 м

до 0,32 м

более 0,32 м

Дизельное топливо

кг

9,2

39,6

33,1

29,4

Дизельная смазка

кг

0,46

1,97

1,65

1,47
