ОТРАСЛЕВЫЕ СТАНДАРТЫ
ШТЫРИКонструкция и размеры |
ОСТ 1 10506-72 Введен впервые |
Распоряжением Министерства от 20 сентября 1972 г. № 087-16 срок введения установлен с I/IV 1973 г.
Несоблюдение стандарта преследуется по закону

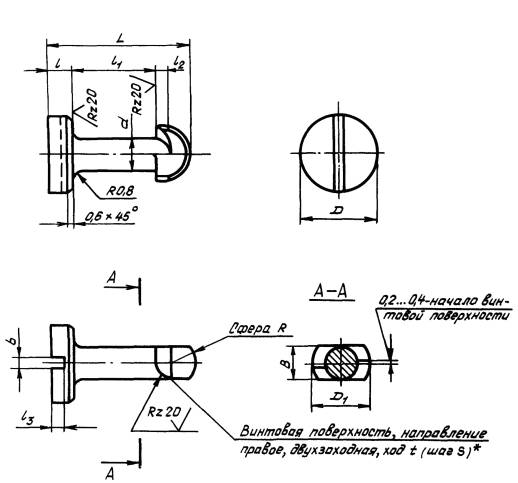

1. Конструкция и размеры штырей должны соответствовать указанным на чертеже и в таблице.
Размеры в мм
|
Применяемость |
D |
D1 |
d |
L |
l |
l1 Пред. откл. по А4 |
l2 |
l3 |
|||
|
30ХГСА |
07Х16Н6-Ш |
Номин. |
Пред. откл. |
||||||||
|
1 |
|
|
9,3 |
6,8 |
-0,1 |
3,8 |
17,4 |
2,5 |
10,0 |
1,5 |
1,7 |
|
2 |
|
|
17,9 |
10,5 |
|||||||
|
3 |
|
|
11,8 |
9,0 |
- |
5,0 |
23,0 |
3,5 |
13,0 |
2,0 |
2,0 |
|
4 |
|
|
24,5 |
14,5 |
|||||||
|
5 |
|
|
14,8 |
10,0 |
-0,2 |
6,0 |
26,5 |
4,0 |
15,5 |
2,5 |
|
|
6 |
|
|
28,5 |
17,5 |
|||||||
_____________
* Размер обеспеч. инструментом.
Размеры в мм
|
В |
b |
S |
t |
R |
Масса 100 шт., кг |
|
|
1 |
3,8 |
1,0 |
6 |
12 |
3,4 |
0,2 |
|
2 |
||||||
|
3 |
5,0 |
2,0 |
6 |
12 |
4,5 |
0,5 |
|
4 |
0,6 |
|||||
|
5 |
6,0 |
2,0 |
5,0 |
0,8 |
||
|
6 |
0,9 |
2. Материал: сталь 30ХГСА по ТУ 14-1-950-74 и сталь 07Х16Н6-Ш (Х16Н6-Ш) по ТУ 14-1-22-71, сортамент по ГОСТ 2590-71.
3. Термическая обработка: dв =120 ± 10 кгс/мм2
- для стали 30ХГСА; dв =
кгс/мм2 -
для стали 07Х16Н6-Ш. Гр. контроля 2а - по ОСТ 1 00021-78.
4. Неуказанные предельные отклонения размеров - по 722AT.
5. Покрытие: Кд.15.хр - для стали 30ХГСА; Хим.Пас - для стали 07Х16Н6-Ш*.
* По действующему в отрасли документу.
6. Маркировать обозначение и клеймить окончательную приемку на бирке.
7. Технические условия - по ОСТ 1 00547-72.
Пример наименования и обозначения штыря типоразмера 1 из стали 30ХГСА:
Штырь 1 - ОСТ 1 10506-72
То же, из стали 07Х16Н6-Ш:
Штырь 1 - ОСТ 1 10507-72
