ОТРАСЛЕВОЙ СТАНДАРТ

ВИНТЫ С ПОТАЙНОЙ ГОЛОВКОЙ Ð 90°
ИЗ ТИТАНОВОГО СПЛАВА

Конструкция и размеры

ОСТ 1 10577-72

Введен впервые

Проверен в 1989 г.
Подлежит проверке в 1999 г.
Проверен в 1984 г.
Подлежит проверке в 1989 г.

Распоряжением Министерства от 31.03.72 № 087-16 срок введения установлен с 01.07.72

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на винты с потайной головкой Ð 90° из титанового сплава, предназначенные для эксплуатации при температуре:

- до 160 °С без ограничения ресурса;

- до 200 °С, ресурс не более 1000 часов;

- до 300 °С, ресурс не более 200 часов.

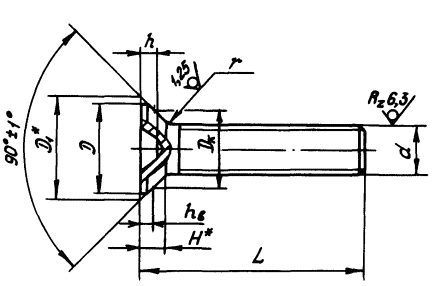

2. Конструкция и размеры винтов должны соответствовать указанным на чертеже и в табл. 1 и 2. Размеры hв и Dк - по ОСТ 1 31101-80, раздел 3.

____________

* Размеры для справок.

Таблица 1

Размеры в мм

d

D

D1

H

r

Шлиц по ГОСТ 10753-80

min

Номин.

Пред. откл.

Пред. откл. -0,3

Номер

Пред. откл. по h 14

MR4-6e

7,5

8,4

2,2

-0,12

0,5

2

1,7

MR5-6e

8,0

10,0

2,5

0,7

2,3

MR6-6e

11,0

12,0

3,0

3

2.4

Таблица 2

L, мм

d

MR4

MR5

MR6

Номин.

Пред. откл.

Применяемость

Масса 100 шт., кг

Применяемость

Масса 100 шт., кг

Применяемость

Масса 100 шт., кг

7

± 0,2



0,046



-



-

8

0,052



-



-

9

0,058



0,093



-

10

0,064



0,104



0,157

11

0,070



0,110



0,168

12

0,075



0,116



0,180

14

0,087



0,133



0,197

16

0,098



0,151



0,220

18

0,110



0,168



0,250

20

0,122



0,185



0,273

22

0,133



0,203



0,296

24

± 0,3

0,145



0,220



0,325

26

0,157



0,238



0,348

28

0,168



0,261



0,377

30

0,180



0,278



0,400

32

0,192



0,296



0,430

34

0,203



0,313



0,452

36

0,215



0,330



0,475

38

-



0,348



0,505

40

-



0,366



0,528

42

-



0,383



0,557

44

-



0,400



0,580

46

-



-



0,610

48

-



-



0,633

50

-



-



0,662

3. Материал: титановый сплав ВТ16.

4. Покрытие: Ан.Окс 2 - 3.

5. Масса винтов должна соответствовать указанной в табл. 2.

6. Коды ОКП винтов должны соответствовать указанным в обязательном приложении.

7. Технические условия - по ОСТ 1 00552-72, кроме расчетных разрушающих нагрузок на разрыв, которые составляют 90 % от указанных в стандарте.

Пример наименования и обозначения винта с потайной головкой Ð 90° из титанового сплава, с резьбой MR6 и длиной L = 24 мм, анодированного:

Винт 6-24-Ан.Окс - ОСТ 1 10577-72

ПРИЛОЖЕНИЕ
Обязательное

Код ОКП 75 9220 1ХХХ КЧ



|См. таблицу



L

d

L

d

MR4

MR5

MR6

MR4

MR5

MR6

XXX

КЧ

XXX

КЧ

ХХХ

КЧ

XXX

КЧ

XXX

КЧ

XXX

КЧ

7

001

02









28

014

08

030

08

049

08

8

002

01









30

015

07

031

07

050

04

9

003

00

019

03





32

016

06

032

06

051

03

10

004

10

020

10

039

10

34

017

05

033

05

052

02

11

005

09

021

09

040

06

36

018

04

034

04

053

01

12

006

08

022

08

041

05

38





035

03

054

00

14

007

07

023

07

042

04

40





036

02

055

10

16

008

06

024

06

043

03

42





037

01

056

09

18

009

05

025

05

044

02

44





038

00

057

08

20

010

01

026

04

045

01

46









058

07

22

011

00

027

03

046

00

48









059

06

24

012

10

028

02

047

10

50









060

02

26

013

09

029

01

048

09

















ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ

№ изм.

Номер листа (страницы)

Номер «Изв. об изм.»

Подпись

Дата

Срок введения изменения

Измененных

Замененных

Новых

Аннулированных

1

1, 3

-

-

-

5496





01.07.74

2

1, 3, 4

2

-

-

7153



24.08.78

01.01.79

3

1, 2, 4

-

-

-

7881



19.11.79

01.01.80

4

1 ÷ 4

-

5, 6

-

9604



23.05.85

01.01.86

5

1 ÷ 5

-

-

-

9862



30.01.90

01.07.90

6

1

-

-

-

9950



11.07.91

01.01.92
