ОТРАСЛЕВОЙ СТАНДАРТ
ГАЙКИ ШЕСТИГРАННЫЕКонструкция |
ОСТ 1 10635-72Проверен в 1990 г. |
Дата введения 01.07.74
Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт распространяется на шестигранные гайки из титанового сплава, предназначенные для эксплуатации при температуре до 300 °С.

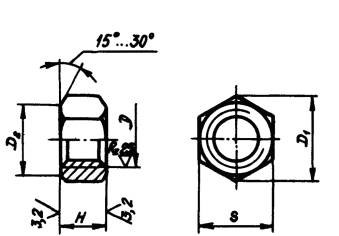

2. Конструкция и размеры гаек должны соответствовать указанным на чертеже и в табл. 1.
Таблица 1
Размеры, мм
|
D1 |
D2 |
S |
H |
Масса 100 шт., кг |
|
|
min |
h 12 |
h 14 |
|||
|
MR4 |
7,6 |
6,3 |
7 |
4,5 |
0,065 |
|
MR5 |
8,7 |
7,3 |
8 |
5,0 |
0,108 |
|
MR6 |
10,8 |
9,2 |
10 |
6,0 |
0,175 |
|
MR8 |
13,0 |
11,0 |
12 |
7,0 |
0,265 |
|
MR10 |
15,3 |
13,0 |
14 |
8,5 |
0,400 |
|
MR12×1,5 |
18,5 |
16,0 |
17 |
10,0 |
0,695 |
3. Материал: титановый сплав ВТ16.
4. Термическая обработка гаек, изготовляемых горячей высадкой или из прутков по ОСТ 1 90202 точением: dв = 1030 ... 1180 МПа (105 ... 120 кгс/мм2).
5. Поле допуска резьбы - 4Н6Н для D £ MR5 и 4Н5Н для D > MR5.
6. Отверстия для контровки и обозначение гаек с контровочными отверстиями - по ОСТ 1 03815.
7. Покрытие: Ан.Окс 2 - 3.
8. Коды ОКП гаек должны соответствовать указанным в табл. 2.
Таблица 2
|
D |
КЧ |
||
|
Отсутствуют |
MR4 |
75 9410 0101 |
06 |
|
MR5 |
75 9410 0102 |
05 |
|
|
MR6 |
75 9410 0103 |
04 |
|
|
MR8 |
75 9410 0104 |
03 |
|
|
MR10 |
75 9410 0105 |
02 |
|
|
MR12×1,5 |
75 9410 0106 |
01 |
|
|
Исполнение 5 |
MR4 |
75 9410 0201 |
03 |
|
MR5 |
75 9410 0202 |
02 |
|
|
MR6 |
75 9410 0203 |
01 |
|
|
MR8 |
75 9410 0204 |
00 |
|
|
MR10 |
75 9410 0205 |
10 |
|
|
MR12×1,5 |
75 9410 0206 |
09 |
|
|
Исполнение 6 |
MR4 |
75 9410 0301 |
00 |
|
MR5 |
75 9410 0302 |
10 |
|
|
MR6 |
75 9410 0303 |
09 |
|
|
MR8 |
75 9410 0304 |
08 |
|
|
MR10 |
75 9410 0305 |
07 |
|
|
MR12×1,5 |
75 9410 0306 |
06 |
9. Технические условия - по ОСТ 1 33102.
Пример наименования и обозначения шестигранной гайки с резьбой MR12×1,5, анодированной:
Гайка 12-Ан.Окс - ОСТ 1 10635-72
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. УТВЕРЖДЕН Министерством 11.12.73.
ЗАРЕГИСТРИРОВАН ВИФСом за № 2951 от 07.01.74.
2. Срок первой проверки - 1981 г., периодичность проверки - не более 10 лет.
3. ВВЕДЕН ВПЕРВЫЕ.
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Обозначение НТД, на который дана ссылка |
Номер пункта |
|
ОСТ 1 03815-76 |
|
|
ОСТ 1 33102-80 |
|
|
ОСТ 1 90202-75 |
ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ
|
№ изм. |
Номер листа (страницы) |
Номер «Изв. об изм.» |
Подпись |
Дата |
Срок введения изменения |
|||
|
Измененных |
Замененных |
Новых |
Аннулированных |
|||||
|
1 |
1, 2, 3 |
- |
- |
- |
7002 |
|
19.03.78 |
01.07.78 |
|
2 |
1 |
2, 3 |
4 |
- |
8423 |
|
03.08.81 |
01.01.82 |
|
3 |
1, 2 |
- |
- |
- |
9686 |
|
23.05.86 |
01.01.87 |
|
4 |
1 ÷ 3 |
4 |
5 |
- |
9889 |
|
11.06.90 |
01.07.90 |
