ОТРАСЛЕВОЙ СТАНДАРТ
ГАЙКИ ШЕСТИГРАННЫЕ ПРОРЕЗНЫЕКонструкция |
ОСТ 1 10636-72Проверен в 1990 г. Подлежит проверке в 2000 г. Проверен в 1986 г. Проверен в 1981 г. Подлежит проверке в 1986 г. |
Дата введения 01.07.74
Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт распространяется на прорезные шестигранные гайки, предназначенные для эксплуатации при температуре до 300 °С.
2. Конструкции и размеры гаек должны соответствовать указанным на черт. 1 и 2 и в табл. 1.
|
|
|
|

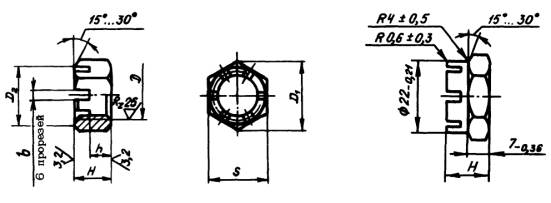

Черт. 1 |
Черт. 2 |
Таблица 1
Размеры, мм
|
D1 |
D2 |
S h12 |
H |
h |
b H14 |
Масса 100 шт., кг |
Размер шплинта по ГОСТ 397 |
||
|
min |
h14 |
Исполнение стопорения по ОСТ 1 39502 |
|||||||
|
2.1; 2.3 |
2,2 |
||||||||
|
MR4 |
7,6 |
6,3 |
7 |
4,5 |
3,0 |
1,2 |
0,058 |
1,0×12 |
1,0×10 |
|
MR5 |
8,7 |
7,3 |
8 |
5,0 |
1,6 |
0,097 |
1,6×14 |
1,6×12 |
|
|
MR6 |
10,8 |
9,2 |
10 |
6,0 |
3,5 |
2,0 |
0,158 |
1,6×16 |
1,6×14 |
|
MR8 |
13,0 |
11,0 |
12 |
7,0 |
4,0 |
2,5 |
0,240 |
2,0×20 |
2,0×16 |
|
MR10 |
15,3 |
13,0 |
14 |
8,5 |
5,0 |
3,0 |
0,366 |
2,5×25 |
2,5×18 |
|
MR12×1,5 |
18,5 |
16,0 |
17 |
10,0 |
6,0 |
0,638 |
2,5×28 |
2,5×22 |
|
|
MR14×1,5 |
21,1 |
18,0 |
19,0 |
11,5 |
7,6 |
3,0 |
0,798 |
2,5×32 |
2,5×25 |
|
MR16×1,5 |
26,5 |
23,0 |
24 |
13,0 |
8,6 |
3,5 |
1,316 |
3,2×40 |
3,2×32 |
3. Материал: титановый сплав ВТ16.
4. Термическая обработка гаек, изготовляемых горячей высадкой или из прутков по ОСТ 1 90202 точением: dв = 1030 ... 1180 МПа (105 ... 120 кгс/мм2).
5. Поле допуска резьбы - 4Н6Н для D £ MR5 и 4Н5Н для D > MR5.
6. Покрытие: Ан.Окс 2 - 3.
7. Коды ОКП гаек должны соответствовать указанным в табл. 2.
Таблица 2
|
Код ОКП |
КЧ |
|
|
MR4 |
75 9413 0101 |
02 |
|
MR5 |
75 9413 0102 |
01 |
|
MR6 |
75 9413 0103 |
00 |
|
MR8 |
75 9413 0104 |
10 |
|
MR10 |
75 9413 0105 |
09 |
|
MR12×1,5 |
75 9413 0106 |
08 |
|
MR14×1,5 |
75 9413 0107 |
07 |
|
MR16×1,5 |
75 9413 0108 |
06 |
8. Технические условия - по ОСТ 1 33102.
Пример наименования и обозначения прорезной шестигранной гайки с резьбой MR12×1,5, анодированной:
Гайка 12-Ан.Окс - ОСТ 1 10636-72
