ОТРАСЛЕВЫЕ СТАНДАРТЫ
ЗАМКИ СИЛОВЫЕ С ЗАВАЛЬЦОВКОЙ ФЛАНЦАКонструкция и размеры |
ОСТ 1 10516-72 Введен впервые |
Распоряжением Министерства от 20 сентября 1972 г. № 087-16 срок введения установлен с I/IV 1973 г.
Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт распространяется на силовые замки, предназначенные для запирания люков самолетов и вертолетов.

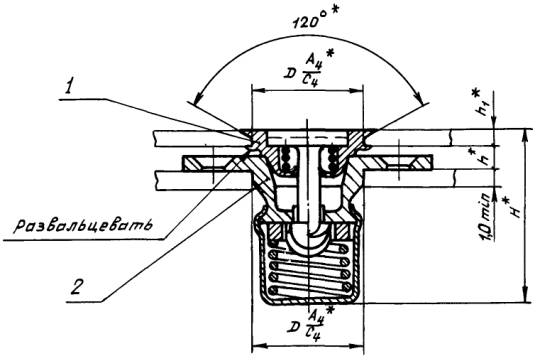

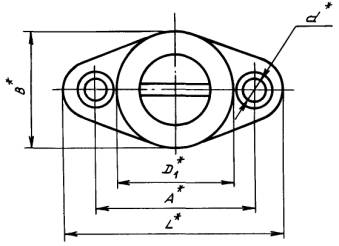

2. Конструкция, размеры и комплектность замков должны соответствовать указанным на чертеже и в таблице.
____________
* Размеры для справок.
Размеры в мм
|
Марка материала |
Применяемость |
D Пред. откл. по А4 |
D1 |
d |
H |
h |
h1 |
A |
L |
B |
Разрушающие усилия*, кгс, не менее |
|
|||||
|
штыря |
фланца нижнего корпуса |
30ХГСА |
07Х16Н6-Ш |
ВТ16 |
|||||||||||||
|
на отрыв |
на срез |
|
|||||||||||||||
|
1 |
30ХГСА |
30ХГСА |
|
|
|
13,5 |
16 |
3,1 |
22,1 |
2,5 |
2 |
22 |
30 |
17 |
400 |
800 |
|
|
07Х16Н6-Ш |
07Х16Н6-Ш |
|
|
|
|
||||||||||||
|
ВТ16 |
|
|
|
|
|||||||||||||
|
2 |
30ХГСА |
30ХГСА |
|
|
|
16,0 |
21 |
4,1 |
32,1 |
3,0 |
3 |
29 |
40 |
20 |
600 |
2600 |
|
|
07Х16Н6-Ш |
07Х16Н6-Ш |
|
|
|
|
||||||||||||
|
ВТ16 |
|
|
|
|
|||||||||||||
____________
* Разрушающие усилия даны без учета прочности люка и крепления к нему замка.
Размеры в мм
|
Поз. 1 |
Поз. 2 |
Масса 100 шт., кг |
|
|
Корпус верхний |
Корпус нижний |
||
|
Количество |
|||
|
1 |
1 |
||
|
Обозначение |
|||
|
1 |
1-ОСТ 1 10518-72 |
1-ОСТ 1 10509-72 |
1,40 |
|
1-ОСТ 1 10519-72 |
1-ОСТ 1 10510-72 |
||
|
1-ОСТ 1 12172-75 |
1-ОСТ 1 12169-75 |
0,88 |
|
|
2 |
2-ОСТ 1 10518-72 |
2-ОСТ 1 10509-72 |
2,80 |
|
2-ОСТ 1 10519-72 |
2-ОСТ 1 10510-72 |
||
|
2-ОСТ 1 12172-75 |
2-ОСТ 1 12169-75 |
1,76 |
|
3. Маркировать обозначение и клеймить окончательную приемку на бирке.
4. Технические условия - по ОСТ 1 00547-72.
Пример наименования и обозначения силового замка с завальцовкой фланца типоразмера 1 с фланцем нижнего корпуса из стали 30ХГСА:
Замок 1 - ОСТ 1 10516-72
То же, из стали 07Х16Н6-Ш:
Замок 1 - ОСТ 1 10517-72
То же, из ВТ16:
Замок 1 - ОСТ 1 12171-75
ЛИСТ РЕГИСТРАЦИИ
ИЗМЕНЕНИЙ
ОСТ 1 10516-72, ОСТ 1 10517-72, ОСТ 1 12171-75
ЗАМКИ СИЛОВЫЕ С ЗАВАЛЬЦОВКОЙ ФЛАНЦА
Конструкция и размеры
|
Номер листа (страницы) |
Номер «Изв. об изм.» |
Подпись |
Дата |
Срок введения изменения |
||||
|
Измененных |
Замененных |
Новых |
Аннулированных |
|||||
|
1 |
2, 3 |
- |
- |
- |
5570 |
|
15/IX-74 |
1/I-75 |
|
2 |
1, 2, 3, 4 |
- |
- |
- |
6085 |
|
20/VII-75 |
1/VII-76 |
|
3 |
3 |
- |
- |
- |
7111 |
|
17/I-78 |
1/VII-78 |
|
4 |
2, 3 |
- |
- |
- |
7618 |
|
|
|
