ОТРАСЛЕВЫЕ СТАНДАРТЫ
ФЛАНЦЫ ВЕРХНИЕКонструкция и размеры |
ОСТ 1 10504-72 Введен впервые |
Распоряжением Министерства от 20 сентября 1972 г. № 087-16 срок введения установлен с I/IV 1973 г.
Несоблюдение стандарта преследуется по закону

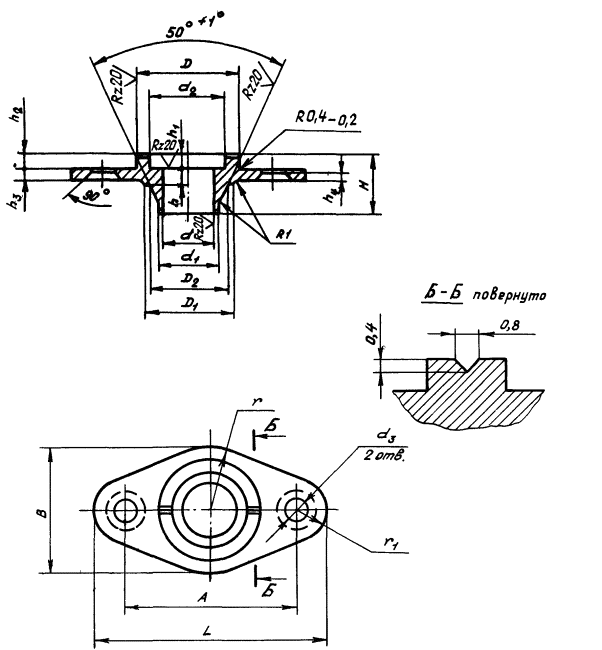

1. Конструкция и размеры верхних фланцев должны соответствовать указанным на чертеже и в таблице.
Размеры в мм
|
Применяемость |
D Пред. откл. по С4 |
D1 |
D2 Пред. откл. -0,15 |
d |
d1 |
d2 |
d3 |
Н Пред. откл. -0,2 |
|||
|
30ХГСА |
07Х16Н6-Ш |
ВТ16 |
|||||||||
|
1 |
|
|
|
13,5 |
12 |
10,0 |
6,8 |
8,0 |
9,5 |
3,1 |
8,2 |
|
2 |
|
|
|
16 |
15,5 |
13,5 |
9 |
10,2 |
12,0 |
4,1 |
11,6 |
Размеры в мм
|
h |
h1 |
h2 |
h3 Пред. откл. ± 0,1 |
h4 |
А Пред. откл. ± 0,1 |
В |
L |
r |
r1 |
Масса 100 шт., кг |
||
|
Пред. откл. |
||||||||||||
|
по С4 |
по А5 |
30ХГСА 07Х16Н6-Ш |
ВТ16 |
|||||||||
|
1 |
1,5 |
2,5 |
2 |
1,5 |
1,2 |
22 |
17 |
30 |
8,5 |
4,0 |
0,5 |
0,3 |
|
2 |
2,0 |
3,5 |
3 |
2,0 |
1,6 |
29 |
20 |
40 |
10 |
5,5 |
1,0 |
0,6 |
2. Материал: сталь 30ХГСА по ТУ 14-1-950-74, сталь 07Х16Н6-Ш (Х16Н6-Ш) по ТУ 14-1-22-71, сортамент по ГОСТ 2590-71, прутки ВТ16 по ОСТ 1 90202-75.
3. Термическая обработка: dв = 120 ± 10 кгс/мм2
- для стали 30ХГСА; dв = 105 ¸ 125 кгс/мм2
- для ВТ16; dв =
кгс/мм2 - для стали
07Х16Н6-Ш. Гр. контроля 2а - по ОСТ 1 00021-78.
4. Неуказанные предельные отклонения - по 722АТ.
5. Покрытие: Кд15.хр - для стали 30ХГСА; Хим. Пас - для стали 07Х16Н6-Ш*.
* По действующим в отрасли документам.
6. Маркировать обозначение и клеймить окончательную приемку на бирке.
7. Технические условия - по ОСТ 1 00547-72.
Пример наименования и обозначения верхнего фланца типоразмера 1 из стали 30ХГСА:
Фланец верхний 1 - ОСТ 1 10504-72
То же, из стали 07Х16Н6-Ш:
Фланец верхний 1 - ОСТ 1 10505-72
То же, из ВТ16:
Фланец верхний 1 - ОСТ 1 12168-75
ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ
ОСТ 1 10504-72,
ОСТ 1 10505-72, ОСТ 1 12168-75
ФЛАНЦЫ ВЕРХНИЕ
Конструкция и размеры
|
Номер листа (страницы) |
Номер «Изв. об изм.» |
Подпись |
Дата |
Срок введения изменения |
||||
|
Измененных |
Замененных |
Новых |
Аннулированных |
|||||
|
1 |
2, 3 |
- |
- |
- |
5570 |
|
15/IX-74 |
1/I-75 |
|
2 |
2, 1, 3, 4 |
- |
- |
- |
6085 |
|
20/VII-75 |
1/VII-76 |
|
3 |
2, 3 |
- |
- |
- |
7111 |
|
17/I-78 |
1/VII-78 |
|
4 |
2, 3 |
- |
- |
- |
7618 |
|
|
|
