ОТРАСЛЕВЫЕ СТАНДАРТЫ

ЗАМКИ СИЛОВЫЕ С ЗАВАЛЬЦОВКОЙ ФЛАНЦА
ДЛЯ ОКАНТОВОК ДО 2 мм

Конструкция и размеры

ОСТ 1 10521-72
ОСТ 1 10522-72
ОСТ 1 12174-75

Введен впервые

Распоряжением Министерства от 20 сентября 1972 г. № 087-16 срок введения установлен с I/IV 1973 г.

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на силовые замки, предназначенные для запирания люков самолетов и вертолетов.

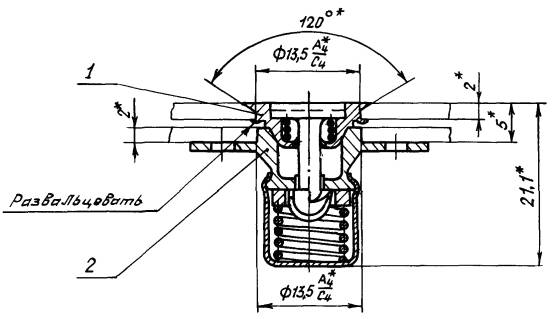

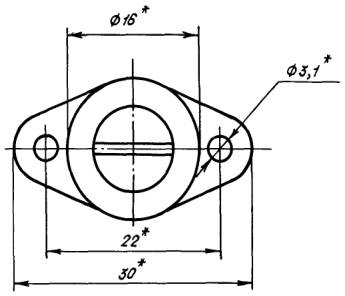

2. Конструкция, размеры и комплектность замков должны соответствовать указанным на чертеже и в таблице.

_____________

* Размеры для справок.

Марка материала

Применяемость

Разрушающие усилия*, кгс, не менее

Поз. 1

Поз. 2

Масса 100 шт., кг

Корпус верхний

Корпус нижний

втулки верхнего корпуса

фланца нижнего корпуса

30ХГСА

07Х16Н6-Ш

ВТ16

на отрыв

на срез

Количество

1

1

Обозначение

12Х18Н9Т

30ХГСА







400

800

1-ОСТ 1 10518-72

ОСТ 1 10523-72

1,40

07Х16Н6-Ш







1-ОСТ 1 10519-72

ОСТ 1 10524-72

ВТ16

ВТ16







1-ОСТ 1 12172-75

ОСТ 1 12175-75

0,88

_____________

* Разрушающие усилия даны без учета прочности люка и крепления к нему замка.

3. Маркировать обозначение и клеймить окончательную приемку на бирке.

4. Технические условия - ОСТ 1 00547-72.

Пример наименования и обозначения замка с завальцовкой фланца для окантовок до 2 мм с фланцем нижнего корпуса из стали 30ХГСА:

Замок ОСТ 1 10521-72

То же, с фланцем нижнего корпуса из стали 07Х16Н6-Ш:

Замок ОСТ 1 10522-72

То же, с фланцем нижнего корпуса из ВТ16:

Замок ОСТ 1 12174-75



ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ
ОСТ 1 10521-72, ОСТ 1 10522-72, ОСТ 1 12174-75
ЗАМКИ СИЛОВЫЕ С ЗАВАЛЬЦОВКОЙ ФЛАНЦА ДЛЯ ОКАНТОВОК ДО 2 мм
Конструкция и размеры

№ изм.

Номер листа (страницы)

Номер «Изв. об изм.»

Подпись

Дата

Срок введения изменения

Измененных

Замененных

Новых

Аннулированных

1

2

-

-

-

5570



15/IX-74

1/I-75

2

1, 2

-

-

-

6085



20/VII-75

1/VII-76

3

2

-

-

-

7111



17/I-78

1/VII-78

4

2, 3

-

-

-

7619
