ОТРАСЛЕВЫЕ СТАНДАРТЫ
КОРПУСА НИЖНИЕКонструкция и размеры |
ОСТ 1 10509-72 Введен впервые |
Распоряжением Министерства от 20 сентября 1972 г. № 087-16 срок введения установлен с I/IV 1973 г.
Несоблюдение стандарта преследуется по закону

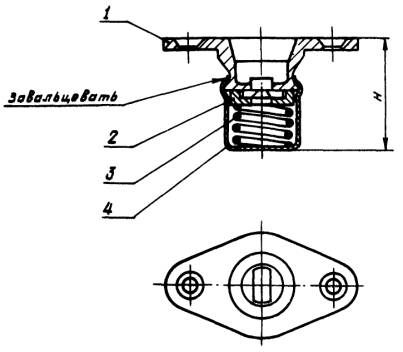

1. Конструкция и размеры нижних корпусов должны соответствовать указанным на чертеже и в таблице.
|
Применяемость |
Н Пред. откл. +0,4 -0,2 |
Поз. 1 |
Поз. 2 |
Поз. 3 |
Поз. 4 |
Масса 100 шт., кг |
|||
|
Фланец |
Шайба запорная |
Пружина |
Колпачок |
||||||
|
Количество |
|||||||||
|
30ХГСА |
07Х16Н6-Ш |
ВТ16 |
1 |
1 |
1 |
1 |
|||
|
Обозначение |
|
||||||||
|
1 |
|
|
|
18,1 |
1-ОСТ 1 10511-72 |
1-ОСТ 1 10513-72 |
1916А-0,8-9-9 |
1-ОСТ 1 10515-72 |
0,90 |
|
|
|
|
1-ОСТ 1 10512-72 |
1-ОСТ 1 10514-72 |
4-ОСТ 1 10508-72 |
||||
|
|
|
|
1-ОСТ 1 12170-75 |
0,58 |
|||||
|
2 |
|
|
|
26,6 |
2-ОСТ 1 10511-72 |
2-ОСТ 1 10513-72 |
1916А-1,5-13-14 |
2-ОСТ 1 10515-72 |
1,80 |
|
|
|
|
2-ОСТ 1 10512-72 |
2-ОСТ 1 10514-72 |
5-ОСТ 1 10508-72 |
||||
|
|
|
|
2-ОСТ 1 12170-75 |
1,16 |
|||||
2. В собранном корпусе паз шайбы (поз. 2) должен совпадать с пазом фланца (поз. 1).
3. Маркировать обозначение и клеймить окончательную приемку на бирке.
4. Технические условия - по ОСТ 1 00547-72.
Пример наименования и обозначения нижнего корпуса типоразмера 1 из стали 30ХГСА:
Корпус нижний 1 - ОСТ 1 10509-72
То же, из стали 07Х16Н6-Ш:
Корпус нижний 1 - ОСТ 1 10510-72
То же, из ВТ16:
Корпус нижний 1 - ОСТ 1 12169-75
ЛИСТ РЕГИСТРАЦИИ
ИЗМЕНЕНИЙ
ОСТ 1 10509-72, ОСТ 1 10510-72, ОСТ 1 12169-75
КОРПУСА НИЖНИЕ
Конструкция и размеры
|
Номер листа (страницы) |
Номер «Изв. об изм.» |
Подпись |
Дата |
Срок введения изменения |
||||
|
Измененных |
Замененных |
Новых |
Аннулированных |
|||||
|
1 |
2, 3 |
- |
- |
- |
5570 |
|
15/IX-74 |
1/I-75 |
|
2 |
1, 2, 3 |
- |
- |
- |
6085 |
|
20/VII-75 |
1/VII-76 |
|
3 |
2, 3 |
- |
- |
- |
7111 |
|
17/I-78 |
1/VII-78 |
|
4 |
3 |
- |
- |
- |
7618 |
|
|
|
