ОТРАСЛЕВЫЕ СТАНДАРТЫ

КОРПУСА НИЖНИЕ

Конструкция и размеры

ОСТ 1 10523-72
ОСТ 1 10524-72
ОСТ 1 12175-75

Введен впервые

Распоряжением Министерства от 20 сентября 1972 г. 087-16 срок введения установлен с I/IV 1973 г.

Несоблюдение стандарта преследуется по закону

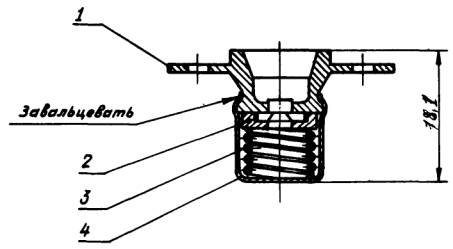

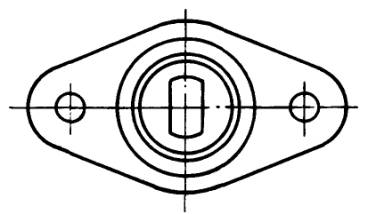

1. Конструкция и размеры нижних корпусов должны соответствовать указанным на чертеже и в таблице.

Поз. 1

Поз. 2

Поз. 3

Поз. 4

Масса 100 шт., кг

Фланец

Шайба запорная

Пружина

Колпачок

Количество

1

1

1

1

Обозначение

ОСТ 1 10525-72

1-ОСТ 1 10513-72

1916А-0,8-9-9

1-ОСТ 1 10515-72

0,90

ОСТ 1 10526-72

1-ОСТ 1 10514-72

4-ОСТ 1 10508-72

ОСТ 1 12176-75

0,58

2. В собранном корпусе паз шайбы (поз. 2) должен совпадать с пазом фланца (поз. 1).

3. Маркировать обозначение и клеймить окончательную приемку на бирке.

4. Технические условия - по ОСТ 1 00547-72.

Пример наименования и обозначения нижнего корпуса с фланцем ОСТ 1 10525-72:

Корпус нижний ОСТ 1 10523-72

То же, с фланцем ОСТ 1 10526-72:

Корпус нижний ОСТ 1 10524-72

То же, с фланцем ОСТ 1 12176-75:

Корпус нижний ОСТ 1 12175-75



ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ
ОСТ 1 10623-72, ОСТ 1 10524-72, ОСТ 1 12175-75
КОРПУСА НИЖНИЕ
Конструкция и размеры

№ изм.

Номер листа (страницы)

Номер «Изв. об изм.»

Подпись

Дата

Срок введения изменения

Измененных

Замененных

Новых

Аннулированных

1

2

-

-

-

5570



15/IX-74

1/I-75

2

1, 2, 3

-

-

-

6085



20/VII-78

1/VII-79

3

2

-

-

-

7111



17/I-78

1/VII-78

4

2, 3

-

-

-

7619
