ОТРАСЛЕВОЙ СТАНДАРТ

Распоряжением Министерства от 13 апреля 1972 г. № 087-16 срок введения установлен с I/VI1 1972 г.

Несоблюдение стандарта преследуется по закону

ЭЛЕКТРОИЗОЛЯЦИОННЫЕ ШАЙБЫ ПО ОСТ 1 10568-72 ВЗАИМОЗАМЕНЯЕМЫ С
ЭЛЕКТРОИЗОЛЯЦИОННЫМИ ШАЙБАМИ ПО НОРМАЛИ 5422А

1. Настоящий стандарт распространяется на электроизоляционные шайбы, предназначенные для изоляции токоведущих болтов от элементов конструкции.

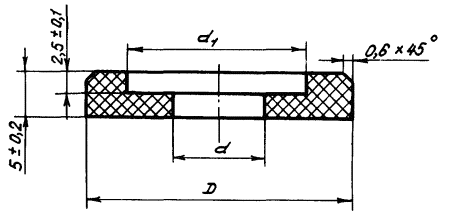

2. Конструкция и размеры электроизоляционных шайб должны соответствовать указанным на чертеже и таблице.

Размеры, мм

3. Материал: пресс-материал марки ДСВ-2-Р-2М по ГОСТ 17478-72. Заменители: пресс-материал марок АГ-4В и АГ-4С ГОСТ 20437-75.

4. Неуказанные предельные отклонения размеров, формы и расположения поверхностей - по ОСТ 1 00022-80.

5. Маркировать обозначение и клеймить окончательную приемку на бирке.

6. Технические условия - по ОСТ 1 00551-72.

Пример наименования и обозначения электроизоляционной шайбы типоразмера 1:

Шайба 1 - ОСТ 1 10568-72

Приложение

Справочное

ПРИМЕР ПРИМЕНЕНИЯ ЭЛЕКТРОИЗОЛЯЦИОННЫХ ШАЙБ

1 - втулка 6685А; 2 - шайба ОСТ 1 10568-72

ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ
