ОТРАСЛЕВОЙ СТАНДАРТ
КОЛЬЦА ПРУЖИННЫЕ
Конструкция и размеры
ОСТ 1 10429-71
ОТРАСЛЕВОЙ СТАНДАРТ
КОЛЬЦА ПРУЖИННЫЕКонструкция и размеры |
ОСТ 1 10429-71Изделие по ОСТ 1 10428-71 взаимозаменяемо с изделием по отраслевой нормали 1593А Взамен 1593А |
Распоряжением Министерства от 20 декабря 1971 г. № 087-18 срок введения установлен с I/IV 1972 г.
Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт распространяется на пружинные кольца, предназначенные для крепления различных деталей.

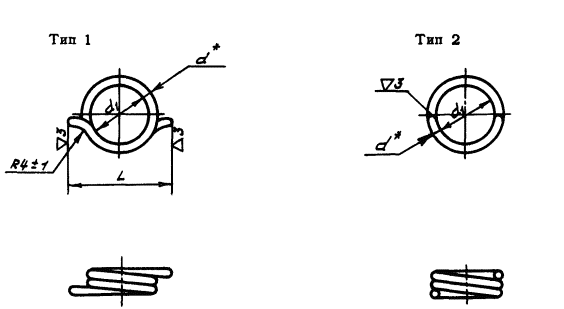

2. Конструкция и размеры пружинных колец должны соответствовать указанным на чертеже и в таблице.
Размеры в мм
|
Типоразмер |
Применяемость |
d |
D |
L |
Длина развертки |
Разрушающее усилие, кгс |
Масса, 100 шт., г |
||
|
Пред. откл. ±0,4 |
Пред. откл. ±0,5 |
Номин. |
Пред. откл. |
||||||
|
1 |
1 |
|
0,8 |
7 |
16 |
69 |
- |
27 |
|
|
2 |
|
||||||||
|
1 |
2 |
|
1,0 |
10 |
18 |
95 |
30 |
± 5 |
58 |
|
2 |
|
||||||||
|
1 |
3 |
|
1,2 |
15 |
26 |
142 |
33 |
126 |
|
|
2 |
|
||||||||
|
1 |
4 |
|
1,5 |
20 |
30 |
177 |
40 |
245 |
|
|
2 |
|
||||||||
|
1 |
5 |
|
1,8 |
31 |
193 |
55 |
385 |
||
|
2 |
|
||||||||
|
1 |
6 |
|
2,0 |
15 |
26 |
150 |
120 |
± 10 |
370 |
|
2 |
|
||||||||
Пример условного обозначения пружинного кольца типа 1, типоразмера 1, кадмированного:
Кольцо 1-1-1 - ОСТ 1 10429-71
То же, оксиднофосфатированного:
Кольцо 1-1-2 - ОСТ 1 10429-71
3. Материал: проволока углеродистая класса IIA по ГОСТ 9389-60.
4. Покрытие: Кд9.хр.хлористоаммонийный, для d = 0,8 - Кд6-9.хр.хлористоаммонийный; Хим.Оксфос/ГКЖ-94*.
* По действующим отраслевым документам.
5. Навивать 2,5 витка, концы закруглить. Допустимый зазор между витками - до 0,3 мм.
6. Для условного обозначения пружинных колец в зависимости от покрытия приняты следующие коды:
- 1 - для кадмированных колец;
- 2 - для оксиднофосфатированных колец.
7. Маркировать обозначение и клеймить окончательную приемку на бирке.
