ОТРАСЛЕВОЙ СТАНДАРТ

КАРКАСЫ

Конструкция и размеры

ОСТ 1 10456-72

Взамен

Распоряжением Министерства от 7 января 1972 г. № 087-16 срок введения установлен с I/VI 1872 г.

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на каркасы, предназначенные для изготовления резиновых армированных манжет.

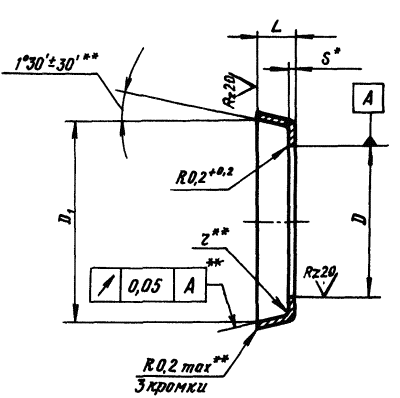

2. Конструкция и размеры каркасов должны соответствовать указанным на чертеже и в таблице.

Размеры в мм

Диаметр уплотняемого вала d*

D

D1

L

r

S

Масса 1000 шт., кг, не более

Пред. откл.

по H12

по H11

по h12

± 0,1

6

11,0

13,8

3,7

0,4

0,5

0,73

7

12,0

14,8

0,78

8

13,0

15,8

0,84

9

14,0

16,8

0,89

10

15,0

17,8

0,94

11

16,0

18,8

1,00

12

17,0

19,8

1,03

13

19,2

22,5

4,4

0,6

0,7

1,86

14

20,2

23,5

1,94

15

21,2

24,5

2,07

16

22,2

25,5

2,12

17

23,2

26,5

2,19

18

24,2

27,5

2,28

19

25,2

28,5

2,36

20

26,2

29,5

2,44

21

28,2

32,2

5,0

0,8

3,92

22

29,2

33,2

4,00

24

31,2

35,2

4,25

25

32,2

36,2

4,37

26

33,2

37,2

4,50

28

35,2

39,2

4,73

30

37,6

41,6

5,4

1,0

6,75

32

39,6

44,6

7,05

34

41,6

46,6

7,48

35

42,6

7,36

36

43,6

7,25

38

45,6

51,6

8,20

40

47,6

8,08

42

49,6

54,6

8,70

45

52,6

56,6

9,20

48

55,6

61,6

10,00

50

57,6

9,76

_____________

* Размер для справок.

** Размер обеспеч. инстр.

3. Материал: лента из стали марки 12Х18Н9Т по ГОСТ 4986-79.

4. Допускается применение листа из стали марки 12Х18Н9Т по ГОСТ 5582-75 или ленты из стали марки 12Х17Г9АН4-М по ТУ 14-1-2410-78.

5. Маркировать обозначение каркаса и клеймить окончательную приемку на бирке.

Пример наименования и обозначения каркаса для уплотнения вала d = 6 мм:

Каркас 6 - ОСТ 1 10456-72
