ОТРАСЛЕВОЙ СТАНДАРТ

КОЛПАЧКИ

Конструкция и размеры

ОСТ 1 10515-72
Введен впервые

Распоряжением Министерства от 20 сентября 1972 г. № 087-16 срок введения установлен с 1/IV 1973 г.

Несоблюдение стандарта преследуется по закону

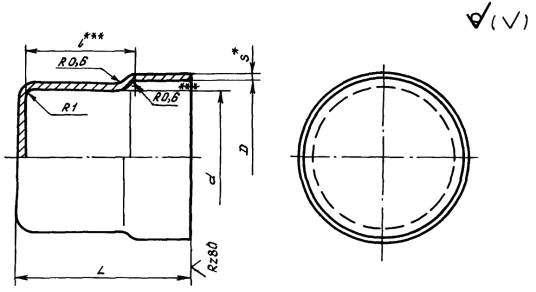

1. Конструкция и размеры колпачков должны соответствовать указанным на чертеже и в таблице.

_____________

* Размер для справок.

*** Размеры обеспеч. инстр.

Размеры в мм

Типоразмеры

Применяемость

D

d

S

L

l

Масса 100 шт., кг

1



11,5

10,5

0,6

11,0

8,5

0,22

2



14,5

13,7

17,5

13,5

0,40

3



16,5

15,5

0,50

2. Материал: сталь 12Х18Н10Т-М (Х18Н10Т-М) по ГОСТ 4986-70.

3. Термическая обработка: закалка**.

4. Предельные отклонения размеров - по 722АТ.

5. Покрытие: Хим.Пас**.

_____________

** По действующим в отрасли документам.

6. Маркировать обозначение и клеймить окончательную приемку на бирке.

7. Технические условия - по ОСТ 1 00547-72.

Пример наименования и обозначения колпачка типоразмера 1:

Колпачок 1-ОСТ 1 10515-72

ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ

ОСТ 1 10615-72

КОЛПАЧКИ

Конструкция и размеры

№ изм.

Номера страниц

Номер «Изв. об изм.»

Подпись

Дата

Срок введения изменения

Измененных

Замененных

Новых

Аннулированных

1



-

-

-

5570



15/IX-74

1/I-75

2



-

-

-

6085



20/III-75

с 1/VII-76

3

2

-

-

-

7111



17.1.78 г.

1/VII-78 г.

4

2

-

-

-

7619
