ОСТ 26.260.470-2000

СТАНДАРТ ОТРАСЛИ



УСТРОЙСТВА ДЛЯ УСТАНОВКИ ПРИБОРОВ
ИЗМЕРЕНИЯ ДАВЛЕНИЯ НА Ру 4,0 и 16,0 МПа
(с двумя кранами шаровыми)

Конструкция и размеры

Предисловие

1. РАЗРАБОТАН Дочерним открытым акционерным обществом Центральное конструкторское бюро нефтеаппаратуры ДАО ЦКБН

2. ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕ Техническим комитетом 260 «Оборудование химическое и нефтегазоперерабатывающее»

3. ВВЕДЕН ВПЕРВЫЕ

СТАНДАРТ ОТРАСЛИ

УСТРОЙСТВА ДЛЯ УСТАНОВКИ ПРИБОРОВ ИЗМЕРЕНИЯ ДАВЛЕНИЯ НА РУ 4,0 и 16,0 МПа
(с двумя кранами шаровыми)

Конструкция и размеры

Дата введения 2000-12-01

1. Область применения

Настоящий стандарт устанавливает пределы применения, конструкцию и основные размеры устройств для установки приборов измерения давления на трубопроводах и аппаратах, применяемых в химической, нефтехимической, газовой и других смежных отраслях промышленности на условное давление 4,0 и 16,0 МПа, температуру от минус 40 до 100 °C и от минус 60 до 100 °C в зависимости от материального исполнения, для неагрессивной среды со скоростью коррозии до 0,1 мм/год, в том числе:

- природный газ с содержанием углекислоты до 1 % объемных, сероводорода не более 20 мг/нм3, нефтегазовая смесь, углеводородный конденсационная вода, метанол, мехпримеси.

2. Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:

ОСТ 26.260.465-2000 Устройства для установки приборов измерения давления на Ру 1,6 МПа (с краном трехходовым). Конструкция и размеры

ОСТ 26.260.466-2000 Устройства для установки приборов измерения давления на Ру 4,0 и 16,0 МПа (с двумя вентилями). Конструкция и размеры

ОСТ 26.260.472-2000 Устройства для установки приборов измерения и отбора давления. Общие технические требования

ТУ 3742-007-31688214-95 Краны шаровые DN 10, 15, 25 мм PN от 1,0 до 16,0 МПа

3. Конструкция и размеры

3.1. По конструкции и размерам устройства имеют восемь исполнений:

исполнения 1 - 4 - рисунки 1 - 4, таблица 1

исполнения 5 - 8 - рисунки 5 - 8, таблица 1.

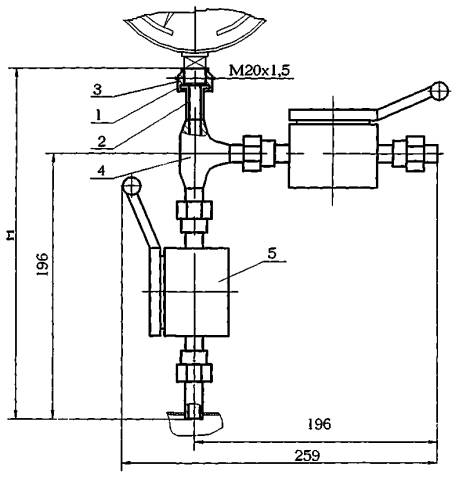

Исполнение 1

1 - прокладка 1 ОСТ 26.260.465; 2 - ниппель 1 ОСТ 26.260.466; 3 - гайка накидная 1 ОСТ 26.260.466; 4 - тройник равнопроходный 1 ОСТ 26.260.466; 5 - кран шаровый DN 10 PN 16, ВНИЛ.491811.002-04 ТУ 3742-007-31688214 или DN 10 PN 16, ВНИЛ.491811.002-05 ТУ 3742-007-31688214

Рисунок 1

Исполнение 2

Остальное см. исполнение 1

6 - тройник переходный 2 ОСТ 26.260.466

Рисунок 2

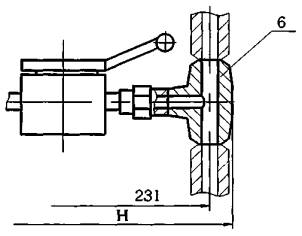

Исполнение 3

Остальное см. исполнение 1

6 - заглушка 3 ОСТ 26.260.466

Рисунок 3

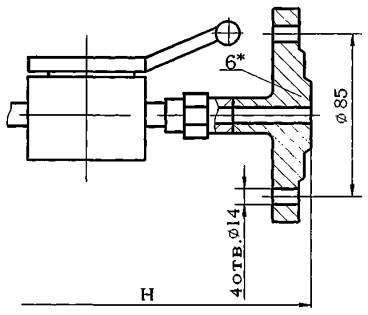

Исполнение 4

Остальное см. исполнение 1

6* - заглушка 4 ОСТ 26.260.466

Рисунок 4

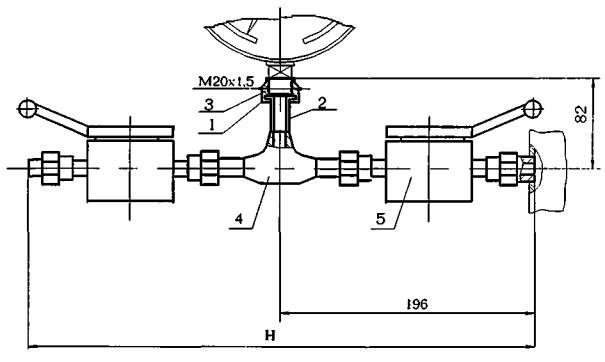

Исполнение 5

1 - прокладка 1 ОСТ 26.260.465; 2 - ниппель 1 ОСТ 26.260.466; 3 - гайка накидная 1 ОСТ 26.260.466; 4 - тройник равнопроходный 1 ОСТ 26.260.466; 5 - кран шаровый DN 10 PN 16, ВНИЛ.491811.002-04 ТУ 3742-007-31688214 или DN 10 PN 16 ВНИЛ.491811.002-05 ТУ 3742-007-31688214

Рисунок 5

Исполнение 6

Остальное см. исполнение 5

6 - тройник переходный 2 ОСТ 26.260.466

Рисунок 6

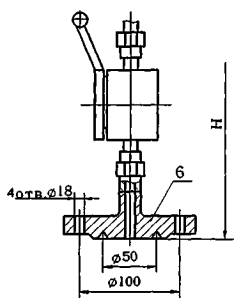

Исполнение 7

Остальное см. исполнение 5

6 - заглушка 3 ОСТ 26.260.466

Рисунок 7

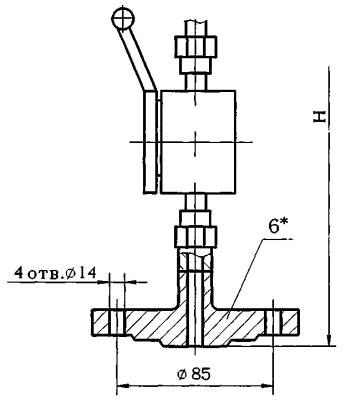

Исполнение 8

Остальное см. исполнение 5

6* - заглушка 4 ОСТ 26.260.466

Рисунок 8

_____________

* Заглушку поз. 6 в устройствах исполнений 4 и 8 для сосудов и аппаратов 1 и 2 группы применять с уплотнительной поверхностью «выступ» рисунок 24 ОСТ 26.260.466.

Таблица 1

Исполнение

Давление условное Ру, МПа

Температура среды, °C

Н, мм

Масса, кг

1

16

До 80

274

2,7

2

327

3,1

3

324

6,2

4

4

308

4,2

5

16

392

2,7

6

445

3,1

7

442

6,2

8

4

426

4,2

Пример условного обозначения устройства измерения давления исполнения 2, материального исполнения 8, на Ру 16,0 МПа:

Устройство измерения давления 2-8-16,0 ОСТ 26.260.470-2000

3.2. Технические требования - по ОСТ 26.260.472
